2011 YAMAHA GRIZZLY 350 Manuale de Empleo (in Spanish)

8-14
8
SBU23319Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el
motor frío.NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta que
el aceite se asiente.3. Extraiga el tapón de llenado de aceite del mo-
tor y limpie la varilla con un trapo limpio.4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTAEl aceite del motor debe situarse entre la punta de
la varilla de medición y la marca de nivel máximo.1. Tapón de llenado del aceite del motor
U4S264S0.book Page 14 Wednesday, August 4, 2010 11:16 AM

8-15
85. Si el aceite del motor no se encuentra entre la
punta de la varilla de medición y la marca de
nivel máximo, añada una cantidad suficiente
de aceite del tipo recomendado hasta que al-
cance el nivel correcto. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el
correcto; de no hacerlo, el motor podría
sufrir daños.
[SCB00851]
6. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
3. Coloque una bandeja debajo del motor para
recoger el aceite usado.
4. Extraiga el tapón de llenado de aceite del mo-
tor y luego el perno de drenaje y la junta para
vaciar el aceite del cárter.1. Varilla de aceite del motor
2. Marca de nivel máximo
3. Punta de la varilla de medición
1. Perno de drenaje del aceite del motor
2. Junta
12
U4S264S0.book Page 15 Wednesday, August 4, 2010 11:16 AM

8-16
8
NOTAOmita los pasos 5–7 si no va a cambiar el cartucho
del filtro de aceite.5. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.
NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo.6. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.NOTAVerifique que la junta tórica quede bien asentada.
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
U4S264S0.book Page 16 Wednesday, August 4, 2010 11:16 AM

8-17
87. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
8. Coloque el perno de drenaje de aceite del mo-
tor con la junta nueva y apriételo con el par es-
pecificado.
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U4S264S0.book Page 17 Wednesday, August 4, 2010 11:16 AM

8-18
8 9. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior ala especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.

Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.10. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
11. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.SBU28575Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase. Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de
aceite:
2.20 L (2.33 US qt, 1.94 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
U4S264S0.book Page 18 Wednesday, August 4, 2010 11:16 AM

8-19
8Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.
2. Extraiga el perno de llenado de aceite del en-
granaje final y su junta tórica y compruebe el
nivel de aceite en la caja del engranaje final.
El aceite debe encontrarse en el borde del ori-
ficio de llenado.3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Instale el perno de llenado de aceite y su junta
tórica nueva y, a continuación, apriete el per-
no con el par especificado.
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector del motor y el protector
de la caja del engranaje final extrayendo los
pernos.
1. Perno de llenado de aceite del engranaje final
2. Junta tórica
3. Aceite del engranaje final
4. Nivel de aceite correcto
1
2
3
4
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
U4S264S0.book Page 19 Wednesday, August 4, 2010 11:16 AM

8-20

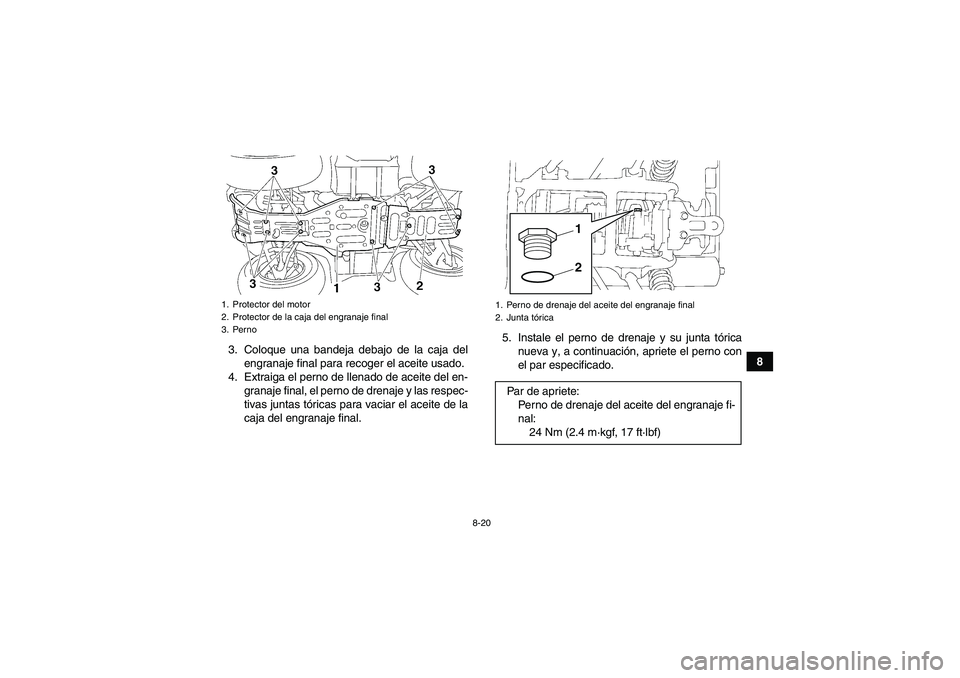

8 3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Extraiga el perno de llenado de aceite del en-
granaje final, el perno de drenaje y las respec-
tivas juntas tóricas para vaciar el aceite de la
caja del engranaje final.5. Instale el perno de drenaje y su junta tórica
nueva y, a continuación, apriete el perno con
el par especificado.
1. Protector del motor
2. Protector de la caja del engranaje final
3. Perno
1. Perno de drenaje del aceite del engranaje final
2. Junta tóricaPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
21
U4S264S0.book Page 20 Wednesday, August 4, 2010 11:16 AM

8-21
86. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite que
penetren materiales extraños en la caja de
la transmisión final.
[SCB00421]
NOTASi el aceite recomendado no está disponible, en su
lugar puede usar aceite de engranajes hipoidales
SAE80W-90 API GL-5.
Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final al
frenar con el freno trasero.7. Instale el perno de llenado de aceite y su junta
tórica nueva y, a continuación, apriete el per-
no con el par especificado.
8. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
9. Monte el protector del motor y el protector de
la caja del engranaje final colocando los per-
nos y apretándolos con los pares especifica-
dos.
1. Perno de llenado de aceite del engranaje final
2. Junta tórica
3. Aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado:
Véase la página 10-1.1
2
3
4
Par de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
