Lambipirni vahetamine



Esituled

Avage mootoriruumi kaas. Lampidele ja
pirnidele juurdepääsuks libistage käsi
tuledeploki taha.
Pirnide juurde pääsemineks eemaldage
kaitsekatted.
Lambi või pirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.
LAMBIPIRNI VAHETAMINE

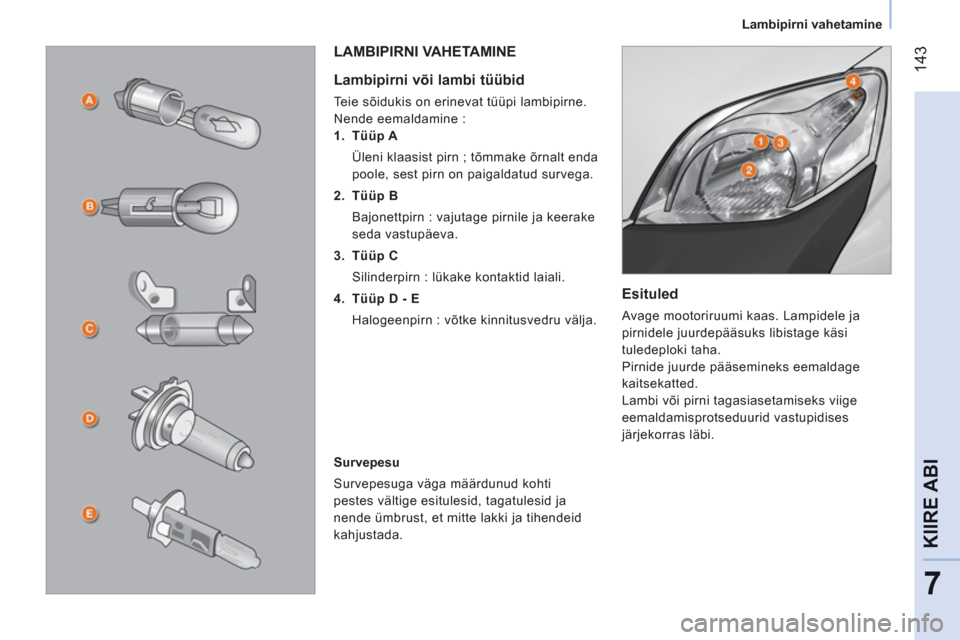

Lambipirni või lambi tüübid

Teie sõidukis on erinevat tüüpi lambipirne.
Nende eemaldamine :


1.
Tüüp A
Üleni klaasist pirn ; tõmmake õrnalt enda
poole, sest pirn on paigaldatud survega.

2.
Tüüp B
Bajonettpirn : vajutage pirnile ja keerake
seda vastupäeva.

3.
Tüüp C
Silinderpirn : lükake kontaktid laiali.

4.
Tüüp D - E
Halogeenpirn : võtke kinnitusvedru välja.

Survepesu
Survepesuga väga määrdunud kohti
pestes vältige esitulesid, tagatulesid ja
nende ümbrust, et mitte lakki ja tihendeid
kahjustada.

Lambipirni vahetamine

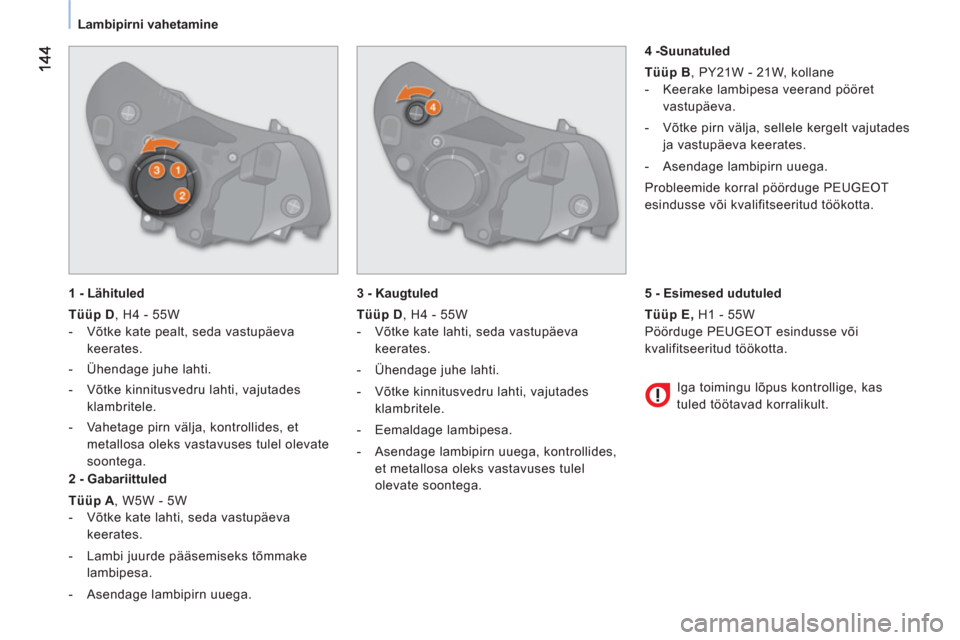

1 - Lähituled

Tüüp D
, H4 - 55W


- Võtke kate pealt, seda vastupäeva
keerates.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti, vajutades
klambritele.

- Vahetage pirn välja, kontrollides, et
metallosa oleks vastavuses tulel olevate
soontega.


2 - Gabariittuled

Tüüp A
, W5W - 5W


- Võtke kate lahti, seda vastupäeva
keerates.

- Lambi juurde pääsemiseks tõmmake
lambipesa.

- Asendage lambipirn uuega.

3 - Kaugtuled

Tüüp D
, H4 - 55W


- Võtke kate lahti, seda vastupäeva
keerates.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti, vajutades
klambritele.

- Eemaldage lambipesa.

- Asendage lambipirn uuega, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.

4 -Suunatuled

Tüüp B

, PY21W - 21W, kollane


- Keerake lambipesa veerand pööret
vastupäeva.

- Võtke pirn välja, sellele kergelt vajutades
ja vastupäeva keerates.

- Asendage lambipirn uuega.
Probleemide korral pöörduge PEUGEOT
esindusse või kvalifitseeritud töökotta.

Iga toimingu lõpus kontrollige, kas
tuled töötavad korralikult.

5 - Esimesed udutuled

Tüüp E,
H1 - 55W
Pöörduge PEUGEOT esindusse või
kvalifitseeritud töökotta.

14
5
7
KIIRE AB
I


Lambipirni vahetamine



Laetuled ees/taga


Tüüp C
, 12V 10W - 10W


- Võtke laetuli kruvikeeraja abil lahti.

- Lambi juurde pääsemiseks eemaldage
kate.

- Asendage lambipirn uuega, kontakte
kõrvale lükates.

- Kontrollige, kas uued lambipirnid on
korralikult kinnitunud kahe kontakti
vahele.

- Sulgege kaitsekate.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult paigale.



Dubleeriv külgmine suunatuli


Tüüp A
, WY5W - 5W, kollane


- Lükake tuld tahapoole ja võtke lahti.

- Hoidke juhtmest kinni ka keerake
lambipesa veerand pööret vasakule.

- Keerake lampi veerand pööret vasakule.

- Eemaldage lambipirn ja asendage uuega.

- Tagasiasetamisel liigutage tuld tahapoole
ja seejärel uuesti ette.

14
6


Lambipirni vahetamine

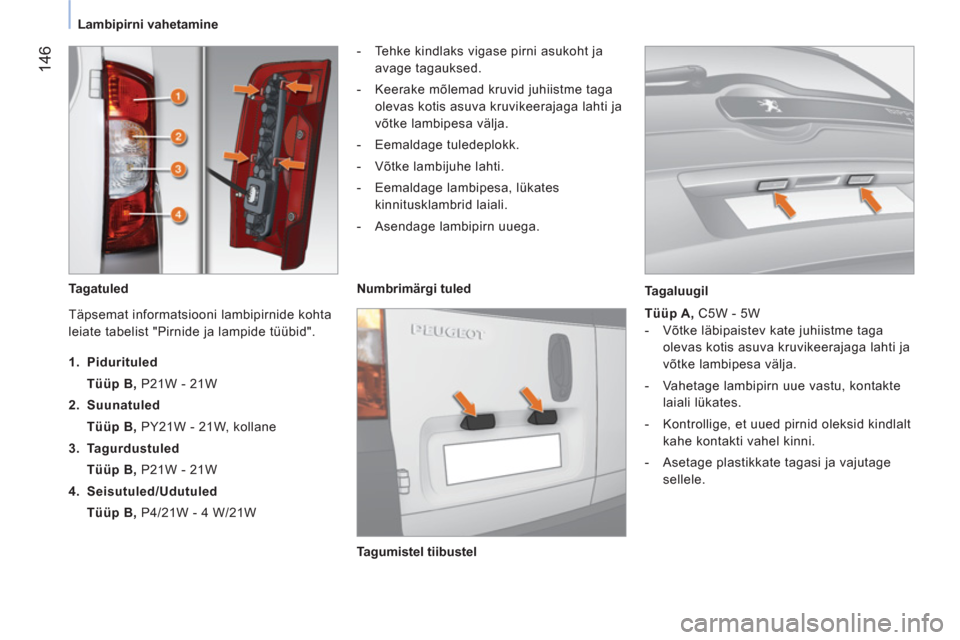

Tagatuled

- Tehke kindlaks vigase pirni asukoht ja
avage tagauksed.

- Keerake mõlemad kruvid juhiistme taga
olevas kotis asuva kruvikeerajaga lahti ja
võtke lambipesa välja.

- Eemaldage tuledeplokk.

- Võtke lambijuhe lahti.

- Eemaldage lambipesa, lükates
kinnitusklambrid laiali.

- Asendage lambipirn uuega.

Numbrimärgi tuled

Tüüp A,
C5W - 5W


- Võtke läbipaistev kate juhiistme taga
olevas kotis asuva kruvikeerajaga lahti ja
võtke lambipesa välja.

- Vahetage lambipirn uue vastu, kontakte
laiali lükates.

- Kontrollige, et uued pirnid oleksid kindlalt
kahe kontakti vahel kinni.

- Asetage plastikkate tagasi ja vajutage
sellele.
Täpsemat informatsiooni lambipirnide kohta
leiate tabelist "Pirnide ja lampide tüübid".


1.
Pidurituled
Tüüp B,
P21W - 21W

2.
Suunatuled
Tüüp B,
PY21W - 21W, kollane

3.
Tagurdustuled

Tüüp B
, P21W - 21W

4.
Seisutuled/Udutuled

Tüüp B,
P4/21W - 4 W/21W

Tagumistel tiibustel
Tagaluugil

14
7
7
KIIRE AB
I


Lambipirni vahetamine

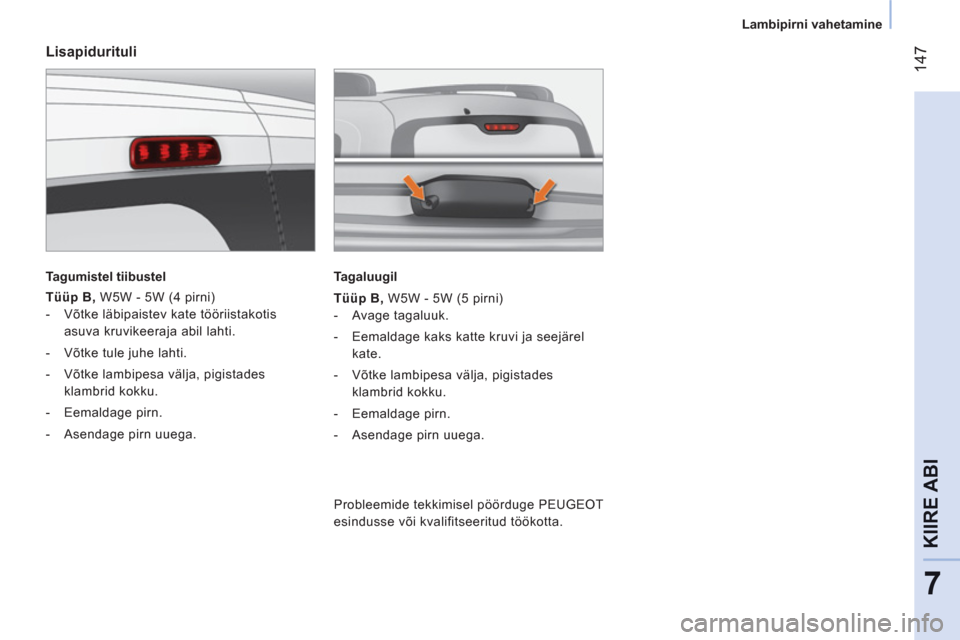

Lisapidurituli


Tagumistel tiibustel


Tüüp B
, W5W - 5W (4 pirni)


- Võtke läbipaistev kate tööriistakotis
asuva kruvikeeraja abil lahti.

- Võtke tule juhe lahti.

- Võtke lambipesa välja, pigistades
klambrid kokku.

- Eemaldage pirn.

- Asendage pirn uuega.

Tagaluugil

Tüüp B,
W5W - 5W (5 pirni)


- Avage tagaluuk.

- Eemaldage kaks katte kruvi ja seejärel
kate.

- Võtke lambipesa välja, pigistades
klambrid kokku.

- Eemaldage pirn.

- Asendage pirn uuega.


Probleemide tekkimisel pöörduge PEUGEOT
esindusse või kvalifitseeritud töökotta.

14
8


Klaasipuhasti laba vahetamine

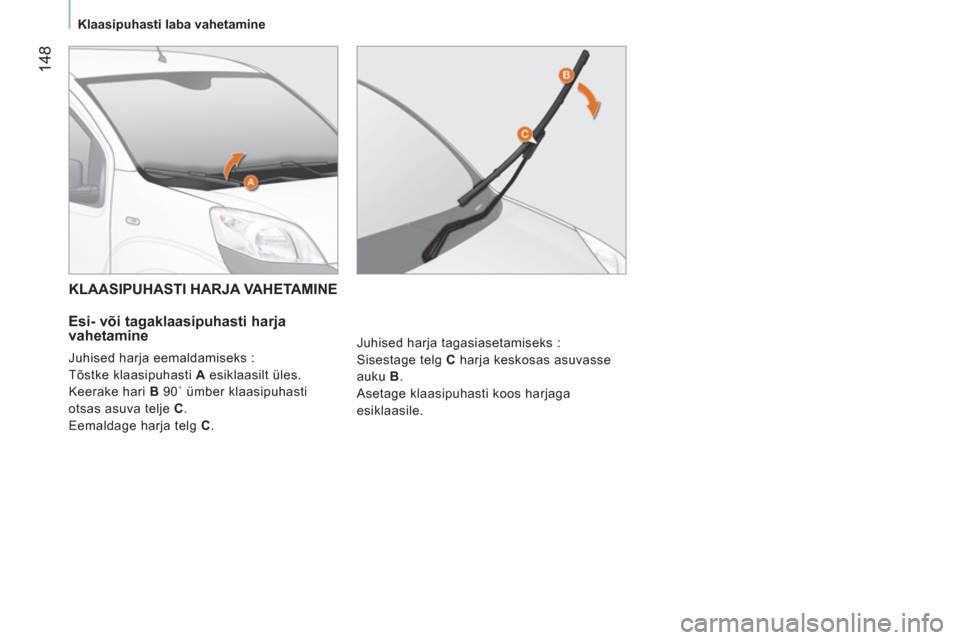

KLAASIPUHASTI HARJA VAHETAMINE

Esi- või tagaklaasipuhasti harja
vahetamine
Juhised harja eemaldamiseks :
Tõstke klaasipuhasti A
esiklaasilt üles.
Keerake hari B
90˚ ümber klaasipuhasti
otsas asuva telje C
.
Eemaldage harja telg C
. Juhised harja tagasiasetamiseks :
Sisestage telg C
harja keskosas asuvasse
auku B
.
Asetage klaasipuhasti koos harjaga
esiklaasile.

14
9
7
KIIRE AB
I


Kaitsme vahetamine

KAITSME VAHETAMINE

Kaks kaitsmekarpi asuvad armatuurlauas
juhi pool ja mootoriruumis.
PEUGEOT ei kanna rahalist vastutust


Kaitsme eemaldamine ja paigaldamine

Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.
Kaitsmete numbrid on kirjas kaitsmekarbil.
Kaitsme eemaldamiseks ja kontrollimiseks
kasutage alati spetsiaalseid näpitsaid.

Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks mõeldud kaitsmega
(sama värvi).
Kui mingi elektriseadme rike esineb kohe
pärast kaitsme vahetamist, laske see seade
PEUGEOT esinduses või kvalifitseeritud
töökojasüle kontrollida.

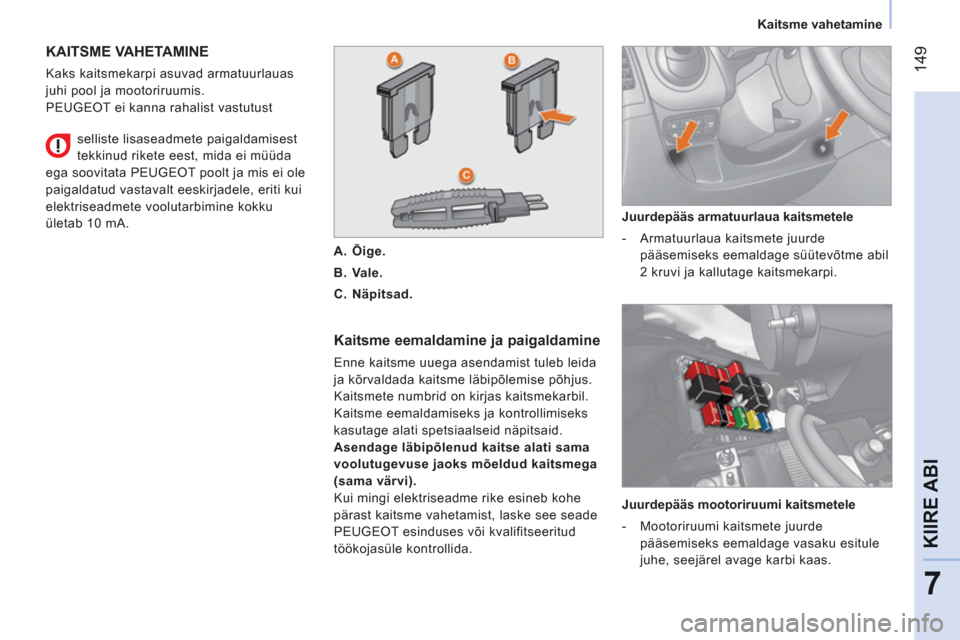

Juurdepääs armatuurlaua kaitsmetele


- Armatuurlaua kaitsmete juurde
pääsemiseks eemaldage süütevõtme abil
2 kruvi ja kallutage kaitsmekarpi.
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei müüda
ega soovitata PEUGEOT poolt ja mis ei ole
paigaldatud vastavalt eeskirjadele, eriti kui
elektriseadmete voolutarbimine kokku
ületab 10 mA.


A.
Õige.

B.
Va l e .

C.
Näpitsad.


Juurdepääs mootoriruumi kaitsmetele


- Mootoriruumi kaitsmete juurde
pääsemiseks eemaldage vasaku esitule
juhe, seejärel avage karbi kaas.

150


Kaitsme vahetamine



Kaitsmed juhi pool armatuurlauas


Tähis



Voolutugevus




Kaitstav vooluring


F12
7,5 A Parema lähitule toide.

F13
7,5 A Vasaku lähitule toide - esitulede reguleerimine.

F31
5 A Mootoriarvuti toite lüliti.

F32
7,5 A Esituli - eesmine laetuli - tagumine laetuli.

F36
10 A Autoraadio - mobiiltelefoni valmidus - kliimaseadme
esipaneel - EODB diagnostikapistik.

F37
5 A Pidurituled - näidikuplokk.

F38
20 A Uste lukustamine.

F43
15 A Klaasipuhasti pump.

F47
20 A Juhi aknatõstuki mootori toide.

F48
20 A Kaasreisija aknatõstuki mootori toide.

F49
5 A Parkimisabi arvuti - tagaosa valgustuse lüliti - elektrilised
küljepeeglid - mahuanduri arvuti.

F50
7,5 A Turvapatjade arvuti.

F51
7,5 A Piduripedaali lüliti - siduripedaali lüliti - elektriliste
küljepeeglite lüliti - Bluetooth süsteemi keskus.

F53
5 A Näidikuplokk - tagumised udutuled.
