2011 Peugeot 508 Brukerhåndbok (in Norwegian)

8
183
i
Praktisk informasjon











Skifte en pære


Frontlykter
Modell med xenon-lyspære ogsvingbare lyskastere
1.Kjørelys/parkeringslys (LED).2.Nærlys/svingbare fjernlys (D1S-35W).3.Blinklys (PY21-21W).4.Tåkelys (svingbare lys, avhengig av utstyrsnivå) (H8).
Modell med halogenlyspærer
1.Nærlys og fjernlys (H7-55W).2.Parkeringslys (W5-5W).3.Fjernlys (H7-55W).4.Kjørelys (SP13-13W).5.Tåkelys (svinglys, avhengig avutstyrsnivå) (H8).6.Blinklys (PY21-21W).
Med lyspærene med bajonettsokkel av
typen H7... overhold plasseringen for å være
garantert god lyskvalitet.

Under visse klimatiske forhold (lave temperaturer, fuktighet), er det normaltat det finnes dugg på innsiden avlykteglassene; duggen forsvinner noenminutter etter tenning av lyktene.

184
!!
Praktisk informasjon

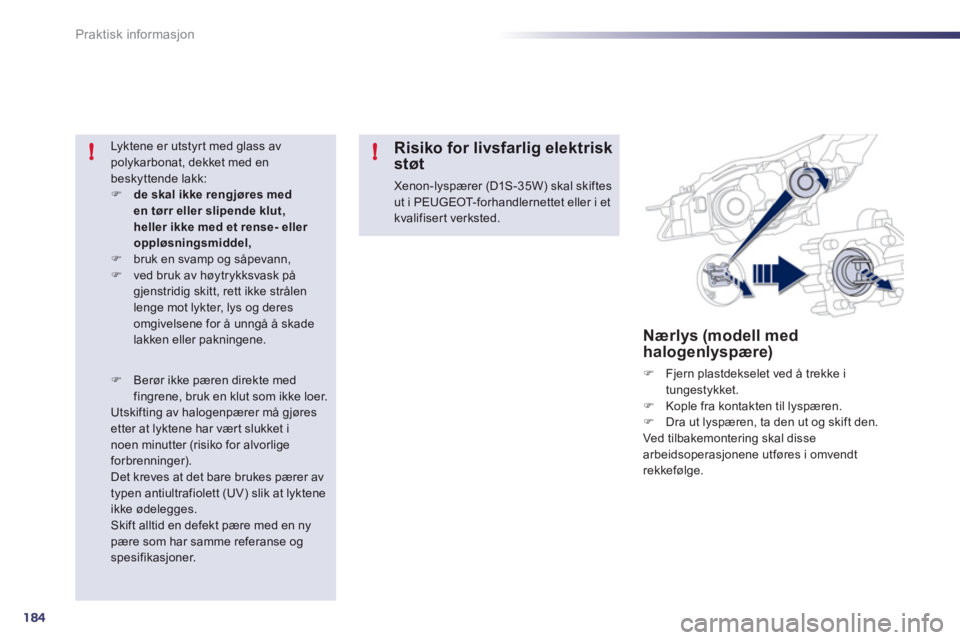

Nærlys (modell med
halogenlyspære)
) Fjern plastdekselet ved å trekke i
tungestykket.) Kople fra kontakten til lyspæren.)
Dra ut lyspæren, ta den ut og skift den.
Ved tilbakemontering skal disse
arbeidsoperasjonene utføres i omvendt
rekkefølge.
Lyktene er utstyr t med glass av
polykarbonat, dekket med enbeskyttende lakk: )de skal ikke rengjøres meden tørr eller slipende klut, heller ikke med et rense- eller oppløsningsmiddel,)bruk en svamp og såpevann,)ved bruk av høytrykksvask pågjenstridig skitt, rett ikke strålen lenge mot lykter, lys og deres omgivelsene for å unngå å skadelakken eller pakningene.
Risiko for livsfarlig elektrisk
støt
Xenon-lyspærer (D1S-35W) skal skiftes ut i PEUGEOT-forhandlernettet eller i et kvalifisert verksted.
)Berør ikke pæren direkte medfingrene, bruk en klut som ikke loer. Utskifting av halogenpærer må gjøresetter at lyktene har vært slukket i
noen minutter (risiko for alvorlige forbrenninger).Det kreves at det bare brukes pærer av typen antiultrafiolett (UV) slik at lyktene ikke ødelegges.Skift alltid en defekt pære med en nypære som har samme referanse og spesifikasjoner.

8
185
i
Praktisk informasjon

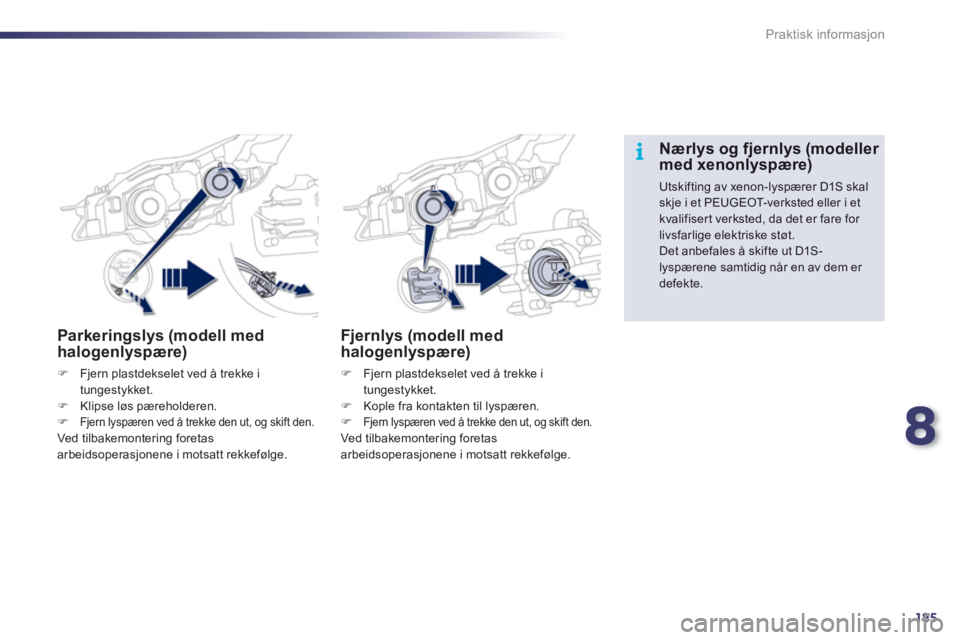

Parkeringslys (modell med
halogenlyspære)
)Fjern plastdekselet ved å trekke i
tungestykket. )Klipse løs pæreholderen.)Fjern lyspæren ved å trekke den ut, og skift den. Ved tilbakemontering foretas
arbeidsoperasjonene i motsatt rekkefølge.

Fjernlys (modell med
halogenlyspære)
) Fjern plastdekselet ved å trekke i
tungestykket. ) Kople fra kontakten til lyspæren.)Fjern lyspæren ved å trekke den ut, og skift den. Ved tilbakemontering foretas arbeidsoperasjonene i motsatt rekkefølge.









Nærlys og fjernlys (modeller
med xenonlyspære)

Utskifting av xenon-lyspærer D1S skalskje i et PEUGEOT-verksted eller i etkvalifiser t verksted, da det er fare for livsfarlige elektriske støt.
Det anbefales å skifte ut D1S-lyspærene samtidig når en av dem er defekte.

186
Praktisk informasjon
) Drei hjulet helt innover for å få tilgang til
innerskjermen.) Fjern de to festeskruene fra luken ihjulhuset. )
Skyv innerskjermen lett til side.
)Drei pæreholderen en kvart omdreiningrundt og fjern den. )Kople fra kontakten til pæreholderen.)Trekk ut lyspæren og skift den.
Ved tilbakemontering skal disse arbeidsoperasjonene utføres i omvendt rekkefølge.
Du kan også henvende deg til et PEUGEOT-
verksted eller et kvalifiser t verksted for hjelp til å skifte disse pærene.

8
187
Praktisk informasjon
Blinklys
)Legg deg ned under bilen. )Fjern skruen i dekselet under karosseriet.)Fjern dekselet under karosseriet.
) Drei pæreholderen en kvar t omdreining rundt, og fjern den.)
Skift den defekte pæren.
Tilbakemonteringen skjer i omvendt rekkefølge.
For å skifte ut disse lyspærene kan du ogsåkontakte din PEUGEOT-forhandler eller et kvalifisert verksted.
Integrerte sideblinklys

For utskifting av disse lyspærene, må du
kontakte PEUGEOT eller et kvalifiser t verksted.

Lys i utvendige speil

For å skifte ut LED-dioden må du kontaktedin PEUGEOT-forhandler eller et kvalifisert
verksted.

188
i
Praktisk informasjon

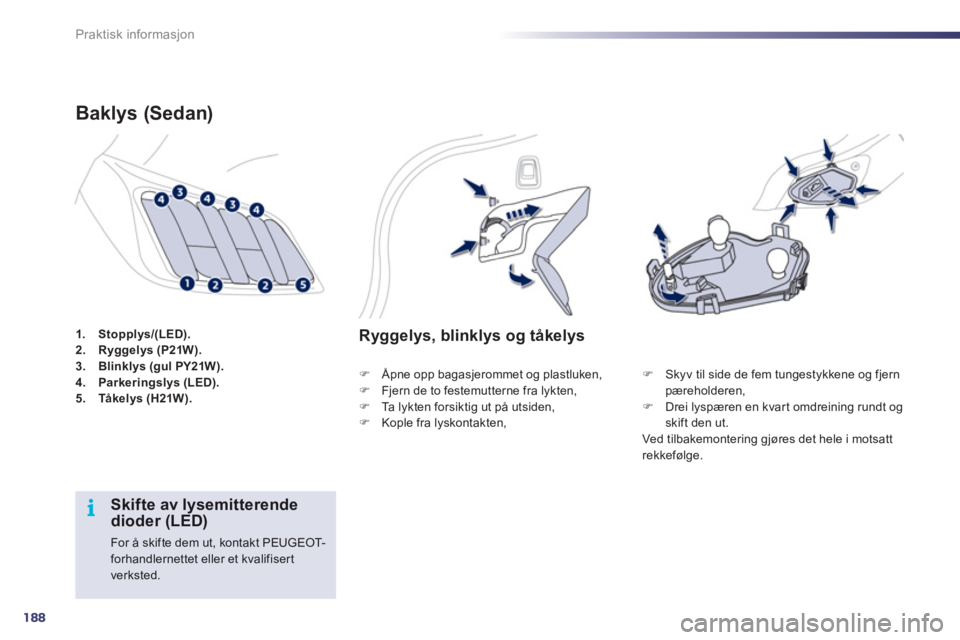

1.Stopplys/(LED).2.Ryggelys (P21W).3. Blinklys (gul PY21W).4.Parkeringslys (LED).5.Tåkelys (H21W).
Baklys (Sedan)
Ryggelys, blinklys og tåkelys
) Åpne opp bagasjerommet og plastluken,)
Fjern de to festemutterne fra lykten,)
Ta lykten forsiktig ut på utsiden, )
Kople fra lyskontakten,
)Skyv til side de fem tungestykkene og fjernpæreholderen, )Drei lyspæren en kvart omdreining rundt ogskift den ut.
Ved tilbakemontering gjøres det hele i motsatt
rekkefølge.




Skifte av lysemitterende dioder (LED)

For å skifte dem ut, kontakt PEUGEOT-forhandlernettet eller et kvalifisertverksted.

8
189
i
Praktisk informasjon

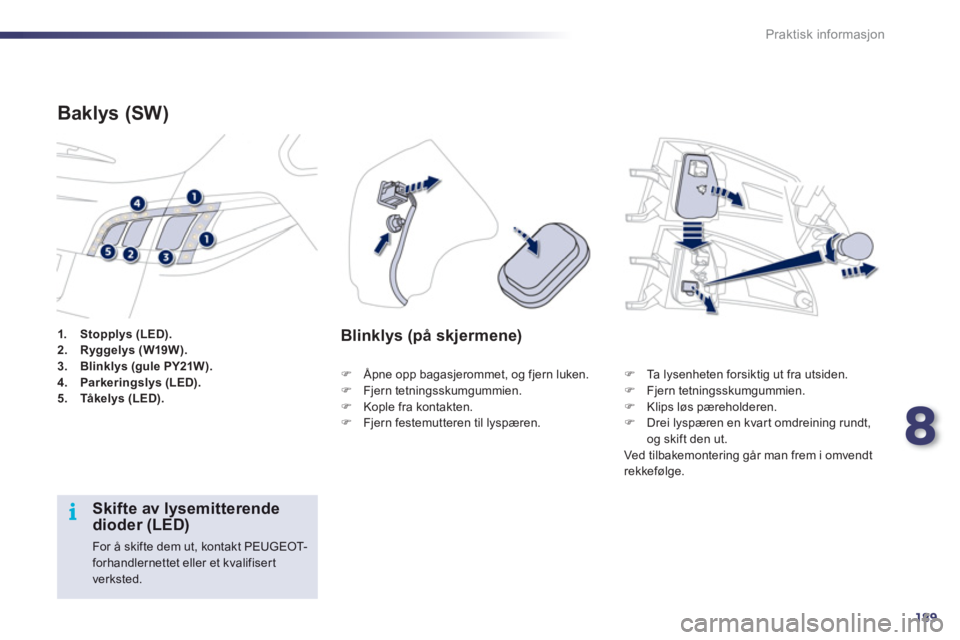

1.Stopplys (LED).2. Ryggelys (W19W).3.Blinklys (gule PY21W).4.Parkeringslys (LED).5.Tåkelys (LED).



















Baklys (SW)
)
Åpne opp bagasjerommet, og fjern luken. )
Fjern tetningsskumgummien. )
Kople fra kontakten. )
Fjern festemutteren til lyspæren.
Blinklys (på skjermene)
)
Ta l y s e n h e t e n forsiktig ut fra utsiden.)
Fjern tetningsskumgummien.)
Klips løs pæreholderen.)
Drei lyspæren en kvar t omdreining rundt,
og skift den ut.
Ved tilbakemontering går man frem i omvendt
rekkefølge.


Skifte av lysemitterendedioder (LED)

For å skifte dem ut, kontakt PEUGEOT-forhandlernettet eller et kvalifisertverksted.

190
Praktisk informasjon
Ryggelys (kof fer tlokket)
)Åpne opp koffertlokket, og fjern luken. )Kople fra kontakten.)Fjern festemutteren til lyspæren.
) Ta forsiktig lysenheten ut fra utsiden. )
Fjern tetningsskumgummien. )Drei pæreholderen en kvar t omdreiningrundt, og skift pæren.
Ved tilbakemontering går man frem i omvendt
rekkefølge.
