2011 Peugeot 508 Brukerhåndbok (in Norwegian)

8

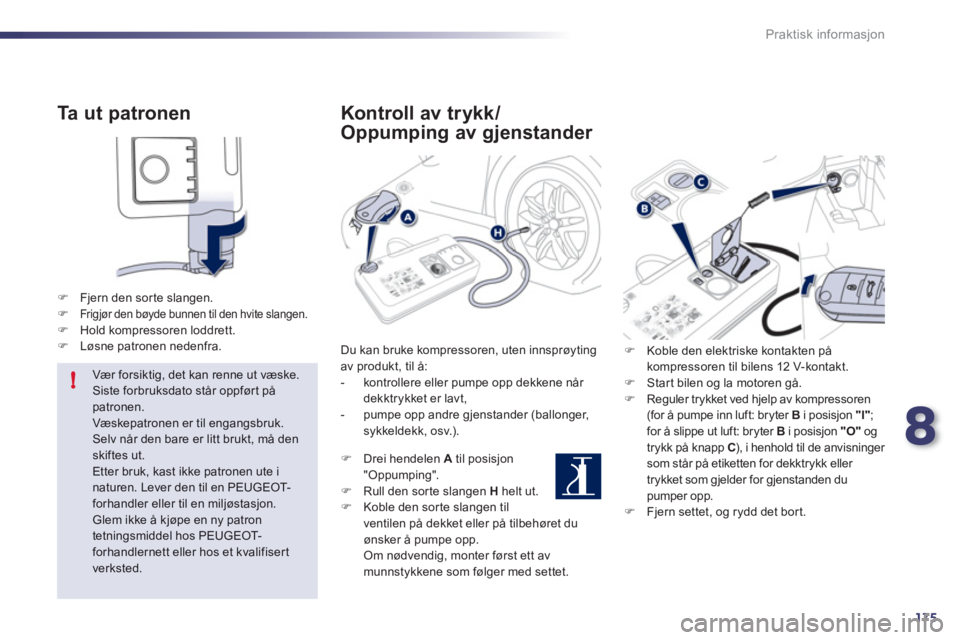

175
!
Praktisk informasjon

Ta u t patronen
)Fjern den sor te slangen.)Frigjør den bøyde bunnen til den hvite slangen.)Hold kompressoren loddrett.)Løsne patronen nedenfra.



Vær forsik tig, det kan renne ut væske.
Siste forbruksdato står oppført på patronen.Væskepatronen er til engangsbruk.
Selv når den bare er litt brukt, må denskiftes ut.
Etter bruk, kast ikke patronen ute inaturen. Lever den til en PEUGEOT-forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patrontetningsmiddel hos PEUGEOT-forhandlernett eller hos et kvalifisertverksted.

Kontroll av trykk/
Oppumping av gjenstander
Du kan bruke kompressoren, uten innsprøytingav produkt, til å:
- kontrollere eller pumpe opp dekkene når
dekktrykket er lavt,
- pumpe opp andre gjenstander (ballonger, sykkeldekk, osv.).
)
Drei hendelen Atil posisjon "Oppumping". )
Rull den sorte slangen H
helt ut.)
Koble den sor te slangen til
ventilen på dekket eller på tilbehøret du
ønsker å pumpe opp.Om nødvendig, monter først ett av
munnstykkene som følger med settet.
) Koble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
) Star t bilen og la motoren gå. )
Reguler trykket ved hjelp av kompressoren (for å pumpe inn luft: bryter Bi posisjon "I"
;
for å slippe ut luft: bryter Bi posisjon "O"
og
trykk på knapp C ), i henhold til de anvisninger som står på etiketten for dekktrykk eller
trykket som gjelder for gjenstanden du pumper opp.) Fjern settet, og rydd det bor t.

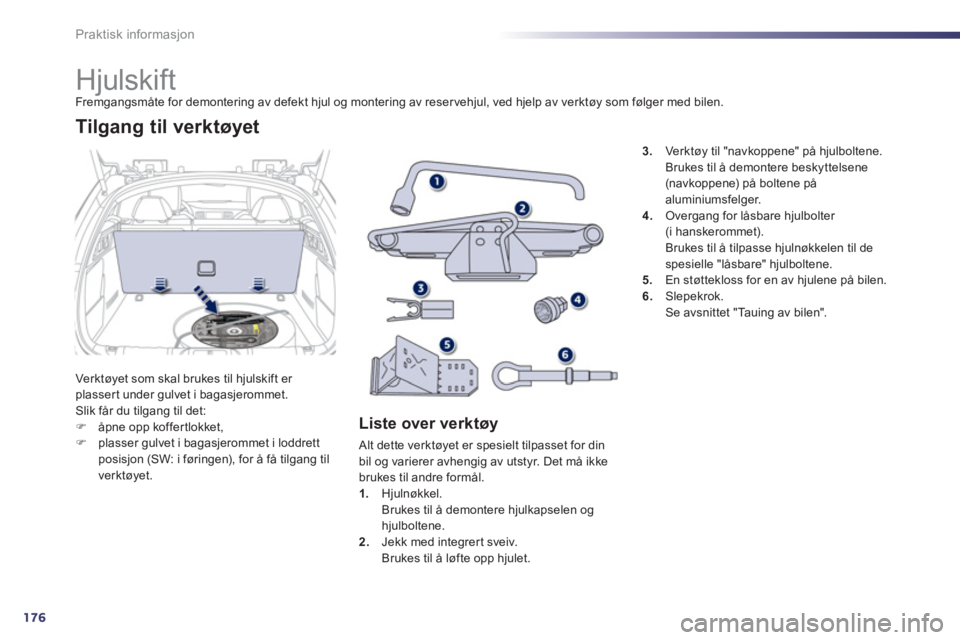

176
Praktisk informasjon














Hjulskift Fremgangsmåte for demontering av defekt hjul og montering av reser vehjul, ved hjelp av verktøy som følger med bilen.
Ver k tø
yet som skal brukes til hjulskift er plassert under gulvet i bagasjerommet.
Slik får du tilgang til det: )åpne opp koffertlokket, )plasser gulvet i bagasjerommet i loddrett posisjon (SW: i føringen), for å få tilgang til
verktøyet.
Tilgang til verktøyet

Liste over verktøy

Alt dette verktøyet er spesielt tilpasset for dinbil og varierer avhengig av utstyr. Det må ikke brukes til andre formål. 1.Hjulnøkkel.
Brukes til å demontere hjulkapselen oghjulboltene.
2. Jekk med integrer t sveiv.
Brukes til å løfte opp hjulet.
3.Ver k tøy til "navkoppene" på hjulboltene.
Brukes til å demontere beskyttelsene
(navkoppene) på boltene på aluminiumsfelger.4. Overgang for låsbare hjulbolter (i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til de spesielle "låsbare" hjulboltene.
5. En støttekloss for en av hjulene på bilen.
6.Slepekrok.
Se avsnittet "Tauing av bilen".

8

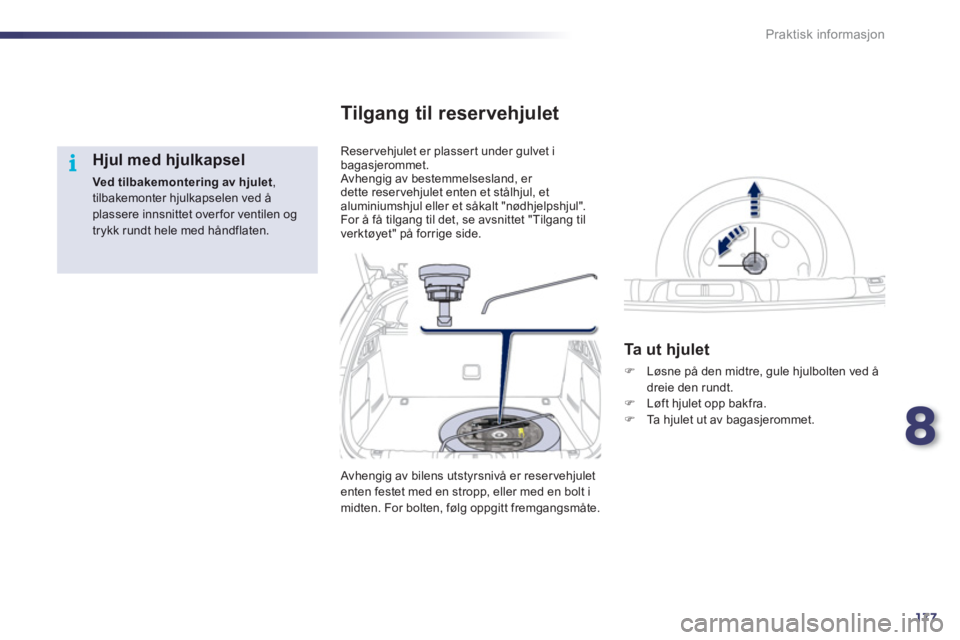

177
i
Praktisk informasjon

Hjul med hjulkapsel
Ved tilbakemontering av hjulet,tilbakemonter hjulkapselen ved å plassere innsnittet over for ventilen ogtrykk rundt hele med håndflaten.
Reservehjulet er plassert under gulvet ibagasjerommet.
Avhengig av bestemmelsesland, er
dette reservehjulet enten et stålhjul, et aluminiumshjul eller et såkalt "nødhjelpshjul".
For å få tilgang til det, se avsnittet "Tilgang til
verktøyet" på forrige side.
Tilgang til reservehjulet

Ta ut hjulet
)
Løsne på den midtre, gule hjulbolten ved å dreie den rundt.)
Løft hjulet opp bakfra.)
Ta hjulet ut av bagasjerommet.


Avhen
gig av bilens utstyrsnivå er reservehjulet
enten festet med en stropp, eller med en bolt i
midten. For bolten, føl
g oppgitt fremgangsmåte.

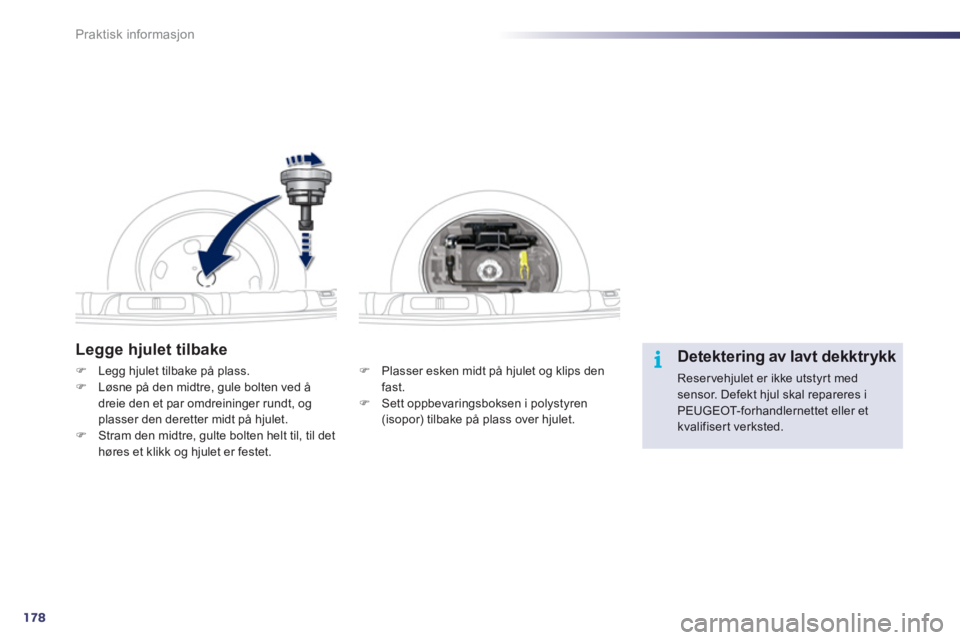

178
i
Praktisk informasjon
Legge hjulet tilbake
) Plasser esken midt på hjulet og klips den fast. )
Sett oppbevaringsboksen i polystyren(isopor) tilbake på plass over hjulet.

)Legg hjulet tilbake på plass. )Løsne på den midtre, gule bolten ved å
dreie den et par omdreininger rundt, og
plasser den deretter midt på hjulet.)Stram den midtre, gulte bolten helt til, til dethøres et klikk og hjulet er festet.
Detektering av lavt dekktrykk
Reservehjulet er ikke utstyrt med sensor. Defekt hjul skal repareres i PEUGEOT-forhandlernettet eller etkvalifisert verksted.

8
179
i
Praktisk informasjon
Demontering av hjulet

Parkering av bilen

Stopp bilen på et sted der den ikke forstyrrer trafikken. I den grad detlar seg gjøre, skal bilen settes på etvannrett, stabilt underlag der den ikke
glir.
Trekk til parkeringsbremsen, bortsettfra dersom den er programmert for automatisk funksjon, skru av tenningen og sett bilen i førstegir * slik at hjulene blokkeres.
Kontroller at lampen for bremsen og lampen P
påparkeringsbremsehendelen lyser.
Påse at passasjerene har gått ut avbilen, og at de befinner seg på et sikkertsted.
Du må aldri legge deg under en bil som er løftet opp med en jekk. Bruk en støttebukk.


Liste over arbeidsoperasjonene
som skal følges
) Fjern navkoppene på hjulboltene ved hjelp
av verktøyet 3(avhengig av utstyr). ) Monter overgangen 4
på hjulnøkkelen 1for
å løsne på hjulbolten (avhengig av utstyr). ) Bruk hjulnøkkelen 1
til å løsne på de andreboltene.

*
Posis
jon R
på halvautomatisk manuellgirkasse, posisjon Ppå automatisk girkasse.

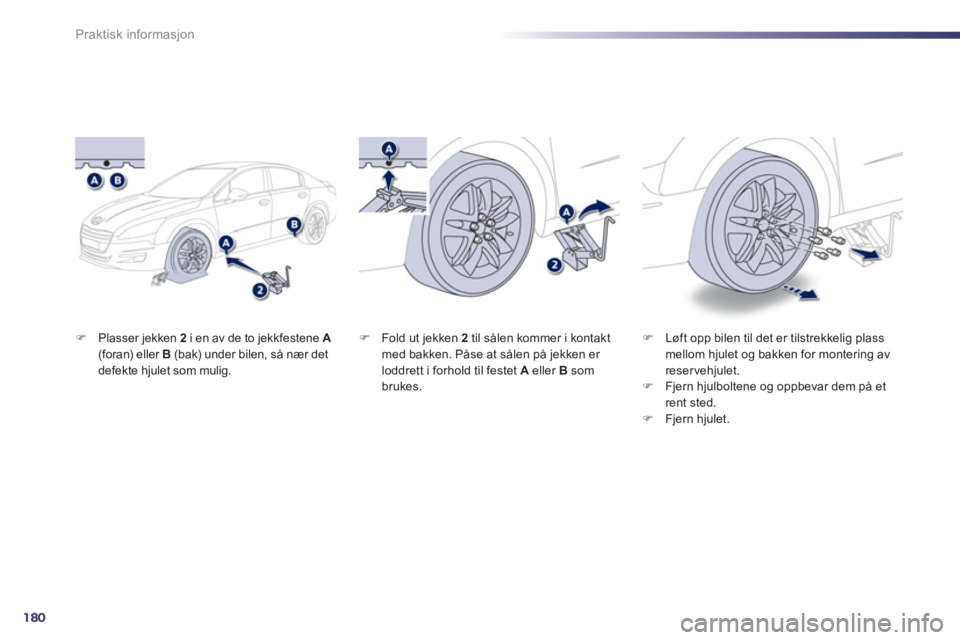

180
Praktisk informasjon
)Plasser jekken 2i en av de to jekkfestene A(foran) eller B
(bak) under bilen, så nær det
defekte hjulet som mulig.
)Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av reservehjulet.)Fjern hjulboltene og oppbevar dem på et rent sted. )Fjern hjulet.
) Fold ut jekken 2til sålen kommer i kontakt
med bakken. Påse at sålen på jekken er loddrett i forhold til festet A eller B
som brukes.

8

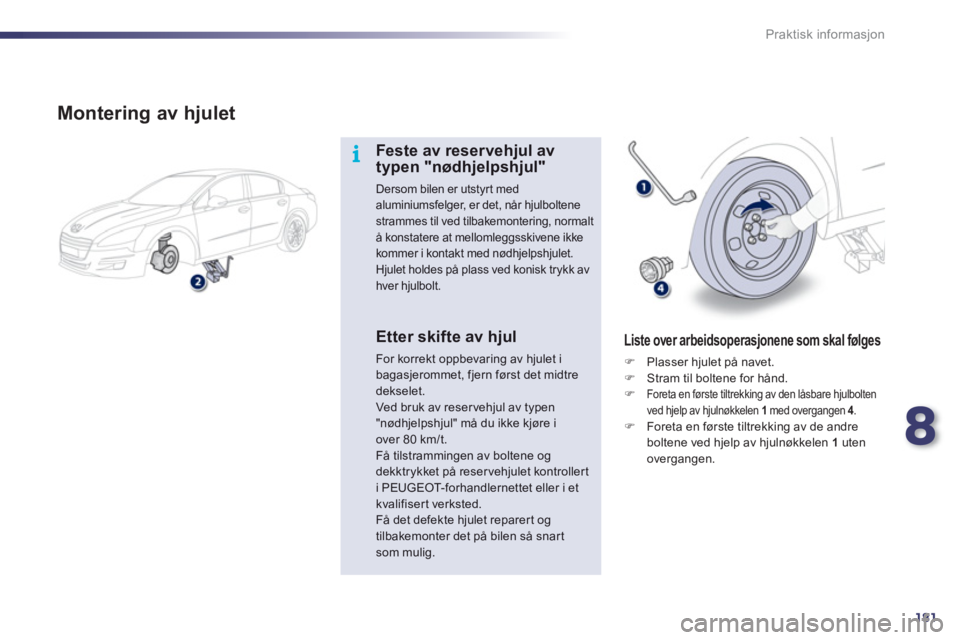

181
i
Praktisk informasjon

Montering av hjulet
Feste av reservehjul avtypen "nødhjelpshjul"
Dersom bilen er utstyrt med aluminiumsfelger, er det, når hjulboltene strammes til ved tilbakemontering, normalt
å konstatere at mellomleggsskivene ikke kommer i kontakt med nødhjelpshjulet.Hjulet holdes på plass ved konisk trykk avhver hjulbolt.
Etter skifte av hjul
For korrekt oppbevaring av hjulet ibagasjerommet, fjern først det midtre dekselet. Ved bruk av reser vehjul av typen "nødhjelpshjul" må du ikke kjøre i over 80 km/t. Få tilstrammingen av boltene og dekktrykket på reservehjulet kontrollert i PEUGEOT-forhandlernettet eller i etkvalifisert verksted.Få det defekte hjulet reparert ogtilbakemonter det på bilen så snar t som mulig.


Liste over arbeidsoperasjonene som skal følges
)
Plasser hjulet på navet.)
Stram til boltene for hånd. )Foreta en første tiltrekking av den låsbare hjulbolten
ved hjelp av hjulnøkkelen 1med overgangen 4 . 4) Foreta en første tiltrekking av de andre
boltene ved h
jelp av hjulnøkkelen 1 utenovergangen.

182
Praktisk informasjon
Før bilen ned. )Fold sammen jekken 2 og fjern den. )
Blokker den låsbare hjulbolten ved hjelp av
hjulnøkkelen 1 med overgangen 4.)
Blokker de andre boltene ved hjelp av hjulnøkkelen 1
uten overgangen.)
Tilbakemonter navkoppene på hver bolt
(avhengig av utstyr). )
Plasser verktøyet i esken.
