GYAKORLATI TUDNIVALÓK
Ha a gépjármű rendelkezik kerék-
nyomás-ellenőrző rendszerrel, a
javítást követően az elégtelen gu-
miabroncsnyomásra fi gyelmeztető
visszajelzés egészen addig világít,
amíg a PEUGEOT hálózatban vagy
egy szakszervizben el nem végez-
teti a rendszer újrainicalizálását. Figyelem! A folyadék etilén-glikolt
tartalmaz, ami lenyelve mérgező,
szembe kerülve pedig maró hatá-
sú. Gyermekektől elzárva tárolja.
A folyaték szavatossági idejét a fl a-
konon találja.
A fl akon kizárólag egyszer használ-
ható. Használat után, még akkor is,
ha maradt benne folyadék, ki kell
cserélni.
Az elhasznált fl akont ne dobja el,
hanem adja le a PEUGEOT há-
lózatban vagy használt anyagok
begyűjtésével foglalkozó más szer-
vezetnél.
Ne felejtsen el egy új, a PEUGEOT
hálózatban vagy szakszervizben
kapható tömítőanyag-fl akont be-
szerezni.
)
A kompresszor elektromos csatla-
kozóját ismét kösse rá a gépjármű
12 V-os csatlakozójára.

)
Ismét indítsa be a motort, és hagyja
járni.

)
Állítsa be a gépjárműhöz ajánlott
nyomásértéket a kompresszor se-
gítségével (fújáshoz: A
kapcsoló
"1"
-es helyzetben, leeresztéshez: A

kapcsoló "0"
helyzetben és B
gomb
megnyomása) a vezetőoldali ajtó-
nyílásban elhelyezett címkén sze-
replő nyomásértékeknek megfelelő-
en, majd ellenőrizze, hogy a defekt
megfelelően eltömítődött-e (nincs
nyomásveszteség néhány kilométer
megtétele után).
)
Kösse le a kompresszort, és tegye
el a teljes készletet.

)
A gumiabroncs szakember által
történő megjavításának vagy
cseréjének érdekében a lehe-
tő leghamarabb keresse fel a
PEUGEOT hálózatot vagy egy
szakszervizt.
)
Közlekedjen csökkentett sebes-
séggel (max. 80 km/h), legfeljebb
kb. 200 km-es távolságon.

11
i
GYAKORLATI TUDNIVALÓK
KERÉKCSERE
A szerszámok a csomagtartó padlóle-
meze alatt találhatók.
A hozzáféréshez:


)
nyissa ki a csomagtartót,

)
emelje meg a padlólemezt,

)
a zsinórt a kalaptartó rögzítőhor-
gába akasztva rögzítse a padlóle-
mezt,

)
pattintsa ki és vegye ki a szerszá-
mokat tartalmazó dobozt. Valamennyi szerszám kifejezetten a
gépjárműhöz készült. Egyéb célra ne
használja őket.


1.
Kerékkulcs.
A dísztárcsa levételéhez és a ke-
rék rögzítőcsavarjainak eltávolí-
tásához használható.

2.
Emelő beépített hajtókarral.
A gépjármű megemelését teszi
lehetővé.


3.
Kerékcsavardísz-leszerelő szerszám.
Az alumíniumkerekek csavardí-
szeinek leszerelését teszi lehető-
vé.

4.
Kerékőrcsavar-toldat (a kesztyűtar-
tóban található).
A kerékkulcsra helyezve lehetővé
teszi a speciális kerékőrcsavarok
eltávolítását.

Szerszámlista


Hozzáférés a szerszámokhoz


Dísztárcsás kerék

A kerék leszerelésekor
a kerékkulccsal ( 1
) a szelep magasságában lefeszít-
ve először távolítsa el a dísztárcsát.

A kerék felszerelésekor
a dísztárcsa felhelyezését a szelepnél található fül-
lel kezdje, majd tenyerével nyomkodja körbe a dísztárcsa peremét.
A hibás kerék pótkerékkel történő he-
lyettesítése a gépjárműben található
szerszámok segítségével.

11
i
i
185
GYAKORLATI TUDNIVALÓK

Lemezkeréktárcsás pótkerék
rögzítése
Ha gépjárműve alumínium kerék-
tárcsákkal van felszerelve, a csa-
varok meghúzásakor természetes,
hogy a csavaralátétek nem fek-
szenek fel a lemezkeréktárcsás
pótkerék keréktárcsájára. A kerék
rögzítését a csavarok kónuszos
támfelületei biztosítják.


Hozzáférés a pótkerékhez

A pótkerék a csomagtartó padlólemeze
alatt található.
Rendeltetéstől függően a gépjármű le-
mez- vagy alumínium-pótkerékkel van
felszerelve.
A pótkerékhez való hozzáféréssel kap-
csolatban olvassa el az előző oldalon
található, "Hozzáférés a szerszámok-
hoz" c. részt.
A kerék kiemelése


)
Távolítsa el a kerék sárga színű,
központi csavarját.

)
Hátulról megfogva emelje maga felé
a pótkereket.

)
Vegye ki a pótkereket a csomagtar-
tóból.


A kerék visszahelyezése


)
Tegye vissza a kereket a helyére.

)
Néhány fordulattal csavarozza ki
a kerék sárga központi csavarját,
majd a kerék közepén rögzítse is-
mét a helyére.

)
A kerék megfelelő rögzítése ér-
dekében teljesen, kattanásig húzza
meg a központi csavart.

)
Helyezze vissza a szerszámdobozt
a kerék közepére és pattintsa visz-
sza.


Keréknyomás-ellenőrző
rendszer
A pótkeréken nincs érzékelő. A
defektes gumiabroncs javítását a
PEUGEOT hálózatban vagy egy
szakszervizben kell elvégeztetni.

11
i
186
GYAKORLATI TUDNIVALÓK
KERÉKCSERE

A hibás kerék pótkerékkel
történő helyettesítése a
gépjárműben rendelkezésre
álló szerszámok segítségé-
vel.
Az 1-
es kerékkulcs a csomagtartó bal
oldali borításában található; a hozzáfé-
réshez:


)
nyissa ki a csomagtartót,

)
nyissa ki a bal oldali burkolaton ta-
lálható fedelet,

)
pattintsa le a kerékkulcsot a tartójá-
ról.
A 2
-es és 3
-as szerszám a pótkerék
alatt található dobozban van, melyet a
gépjármű hátsó része alatt helyeztek el
(a részleteket olvassa el a következő ol-
dalon, a "Hozzáférés a pótkerékhez" c.
fejezetben).

Hozzáférés a szerszámokhoz


Szerszámok listája

Dísztárcsás kerék

A kerék leszerelésekor
a szelepnél a dísztárcsa pereme alá helyezett kerék-
kulcsot ( 1
) meghúzva, először a dísztárcsát vegye le.

A kerék visszaszerelésekor
helyezze a dísztárcsa nyílását a szelephez,
majd tenyerével nyomkodja le körben a peremét.
Ezek a szerszámok kifejezetten a
gépjárműhöz készültek. Egyéb célra
ne használja őket.


1.
Kerékkulcs.
A dísztárcsa levételét és a kerék
rögzítőcsavarjainak eltávolítását
teszi lehetővé.

2.
Emelő beépített hajtókarral.
A gépjármű megemelését teszi le-
hetővé.

3.
Kerékcsavardísz-leszerelő szer-
szám.
Az alumíniumkerekek csavardí-
szeinek leszerelését teszi lehető-
vé.

4.
Toldat a kerékőrcsavarok eltávolí-
tásához (a kesztyűtartóban vagy a
pótkerék alatti szerszámosdoboz-
ban található).
Segítségével a kerékkulcs alkal-
massá tehető a kerékőrcsavarok
eltávolítására.

11
i
187
GYAKORLATI TUDNIVALÓK

Lemezkeréktárcsás vagy
szükségpótkerék rögzítése
Ha a gépjármű alumínium kerekek-
kel rendelkezik, a felszerelés során,
a csavarok meghúzásakor termé-
szetes jelenség, hogy az alátétek
nem fekszenek fel a lemezkerék-
tárcsás vagy a szükségpótkerékre.
A kerék rögzítése a csavarok kónu-
szos támfelületeinek segítségével
történik.


Hozzáférés a pótkerékhez

A pótkereket egy csörlőrendszer rögzíti
a gépjármű hátsó része alatt.
Rendeltetéstől függően a gépjármű le-
mezkeréktárcsás vagy alumínium pót-
kerékkel, illetve szükségpótkerékkel
rendelkezik.
A kerék levétele


)
Emelje fel a takarófedél karikáját,
húzza meg felfelé, majd forgassa el
a takarófedelet a csapóajtó nyitásá-
hoz, így kireteszelheti a csörlőt, és
hozzáférhet a meghajtóanyához.

)
Csavarja ki teljesen az anyát a ke-
rékkulcs ( 1
) segítségével, majd te-
kerje le a kábelt a csörlőről.

)
Helyezze a kerék/doboz egységet a
földre, majd távolítsa el a kábelt a
gépjármű hátuljától.

)
Az ábrának megfelelően akassza ki
a rögzítést a kerék/doboz egység ki-
szabadításához.

)
Vegye le a fekete műanyag illesztő-
kúpot.

Hozzáférés a szerszámosdobozhoz


)
Emelje meg a kereket a szerszá-
mosdoboz kiszabadításához.

)
A doboz nyitásához csúsztassa el a
fedelet félútig, majd távolítsa el.

11
i
i
188
GYAKORLATI TUDNIVALÓK

Keréknyomás-ellenőrző
rendszer
A pótkeréken nincs érzékelő. A de-
fektes kerék javítását a PEUGEOT
hálózatban vagy egy szakszerviz-
ben kell elvégeztetni.
A kerék visszaszerelése


)
A 2
-es és 3
-as szerszámokat tegye
vissza a dobozba, majd zárja vissza
a fedelet.

)
Helyezze a dobozt a földre.

)
Illessze a pótkereket a dobozra.

)
Helyezze vissza a fekete műanyag
illesztőkúpot a kerék közepére (ki-
zárólag lemezkeréktárcsás vagy
szükségpótkeréknél).

)
A rögzítést vezesse át a kúpon és a
keréken, így rögzítve a doboz fede-
léhez.

)
A meghajtóanyát a kerékkulcs ( 1
)
segítségével visszacsavarva, emel-
je be a kerék/doboz egységet a gép-
jármű hátulja alá.

)
Húzza meg teljesen az anyát.

)
A csörlő reteszeléséhez a karika és a
takarófedél segítségével zárja visz-
sza a csapóajtót.

)
Ellenőrizze, hogy a kerék teljesen
vízszintesen fekszik-e a padlón.
Ellenkező esetben ismételje meg a
műveletet.

Ha a szükségpótkerék helyett nor-
mál kereket szerez be, a gépjármű
alatt található éket el kell távolítani.
Forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.

11
i
189
GYAKORLATI TUDNIVALÓK

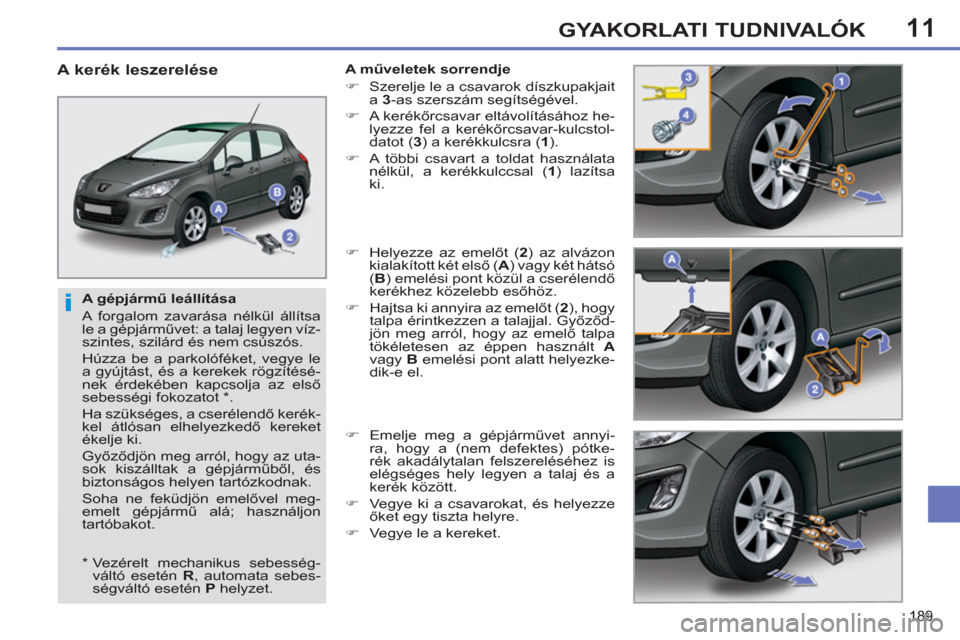

A gépjármű leállítása
A forgalom zavarása nélkül állítsa
le a gépjárművet: a talaj legyen víz-
szintes, szilárd és nem csúszós.
Húzza be a parkolóféket, vegye le
a gyújtást, és a kerekek rögzítésé-
nek érdekében kapcsolja az első
sebességi fokozatot * .
Ha szükséges, a cserélendő kerék-
kel átlósan elhelyezkedő kereket
ékelje ki.
Győződjön meg arról, hogy az uta-
sok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel meg-
emelt gépjármű alá; használjon
tartóbakot.










A kerék leszerelése

A műveletek sorrendje


)
Szerelje le a csavarok díszkupakjait
a 3
-as szerszám segítségével.

)
A kerékőrcsavar eltávolításához he-
lyezze fel a kerékőrcsavar-kulcstol-
datot ( 3
) a kerékkulcsra ( 1
).

)
A többi csavart a toldat használata
nélkül, a kerékkulccsal ( 1
) lazítsa
ki.

)
Helyezze az emelőt ( 2
) az alvázon
kialakított két első ( A
) vagy két hátsó
( B
) emelési pont közül a cserélendő
kerékhez közelebb esőhöz.

)
Hajtsa ki annyira az emelőt ( 2
), hogy
talpa érintkezzen a talajjal. Győződ-
jön meg arról, hogy az emelő talpa
tökéletesen az éppen használt A

vagy B
emelési pont alatt helyezke-
dik-e el.

)
Emelje meg a gépjárművet annyi-
ra, hogy a (nem defektes) pótke-
rék akadálytalan felszereléséhez is
elégséges hely legyen a talaj és a
kerék között.

)
Vegye ki a csavarokat, és helyezze
őket egy tiszta helyre.

)
Vegye le a kereket.



*
Vezérelt mechanikus sebesség-
váltó esetén R
, automata sebes-
ségváltó esetén P
helyzet.

11
i
190
GYAKORLATI TUDNIVALÓK

Kerékcserét követően
A defektes gumiabroncsnak a cso-
magtartóban való megfelelő elhelye-
zése érdekében előzetesen távolítsa
el a központi takaróelemet.
Szükségpótkerék használatakor ne
lépje túl a 80 km/óra sebességet.
A csavarok rögzítését és a pót-
kerék nyomását a lehető legrövi-
debb időn belül ellenőriztesse a
PEUGEOT hálózatban vagy egy-
szakszervizben.
A defektes gumiabroncsot, amint
lehet, javíttassa meg, és helyezze
vissza a gépjárműre.


A kerék felszerelése

A műveletek sorrendje


)
Helyezze a kereket a kerékagyra.

)
Húzza meg kézzel a csavarokat üt-
közésig.

)
A kerékőrcsavar-kulcstoldattal ( 4
)
ellátott kerékkulccsal ( 1
) húzza meg
a kerékőrcsavart.

)
A többi csavar meghúzását a toldat
nélküli kerékkulccsal ( 1
) végezze el.

)
Engedje le teljesen a gépjárművet.

)
Hajtsa össze az emelőt ( 2
) és távo-
lítsa el.

)
A kerékőrcsavar-kulcstoldattal ( 4
)
ellátott kerékkulccsal ( 1
) húzza meg
a kerékőrcsavart ütközésig.

)
A többi csavart is húzza meg ütkö-
zésig a toldat nélküli kerékkulccsal
( 1
).

)
Szerelje vissza a díszkupakot mind-
egyik csavarra.

)
A szerszámokat helyezze vissza a
szerszámosdobozba.
