9PRAKTISKE OPLYSNINGER
143

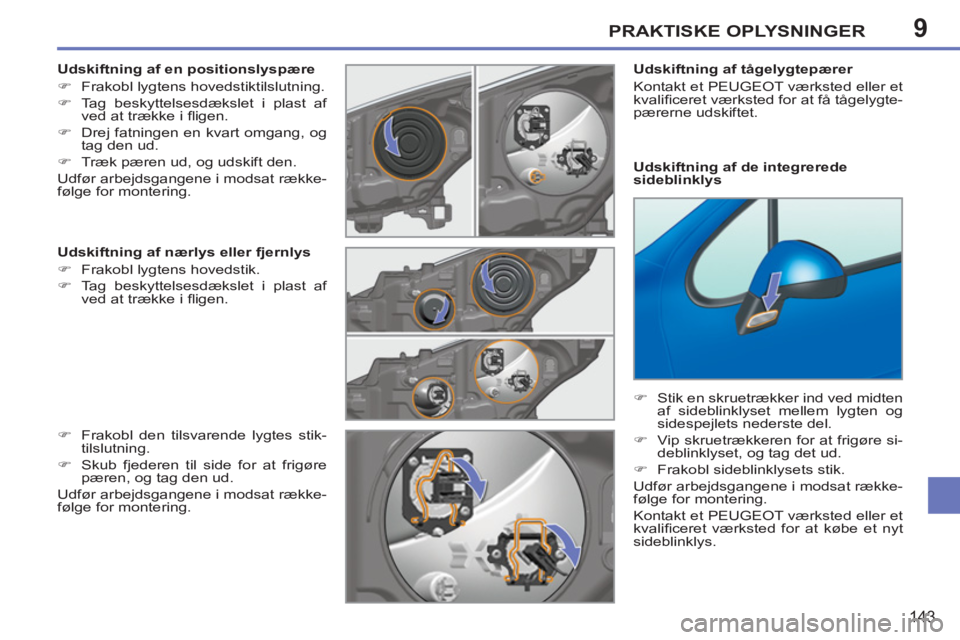

Udskiftning af en positionslyspære


)
Frakobl lygtens hovedstiktilslutning.

)
Tag beskyttelsesdækslet i plast af
ved at trække i fl igen.

)
Drej fatningen en kvart omgang, og
tag den ud.

)
Træk pæren ud, og udskift den.
Udfør arbejdsgangene i modsat række-
følge for montering.

Udskiftning af nærlys eller fjernlys


)
Frakobl lygtens hovedstik.

)
Tag beskyttelsesdækslet i plast af
ved at trække i fl igen.

)
Frakobl den tilsvarende lygtes stik-
tilslutning.

)
Skub fjederen til side for at frigøre
pæren, og tag den ud.
Udfør arbejdsgangene i modsat række-
følge for montering.
Udskiftning af tågelygtepærer
Kontakt et PEUGEOT værksted eller et
kvalifi ceret værksted for at få tågelygte-
pærerne udskiftet.

Udskiftning af de integrerede
sideblinklys


)
Stik en skruetrækker ind ved midten
af sideblinklyset mellem lygten og
sidespejlets nederste del.

)
Vip skruetrækkeren for at frigøre si-
deblinklyset, og tag det ud.

)
Frakobl sideblinklysets stik.
Udfør arbejdsgangene i modsat række-
følge for montering.
Kontakt et PEUGEOT værksted eller et
kvalifi ceret værksted for at købe et nyt
sideblinklys.

9
i
PRAKTISKE OPLYSNINGER
144

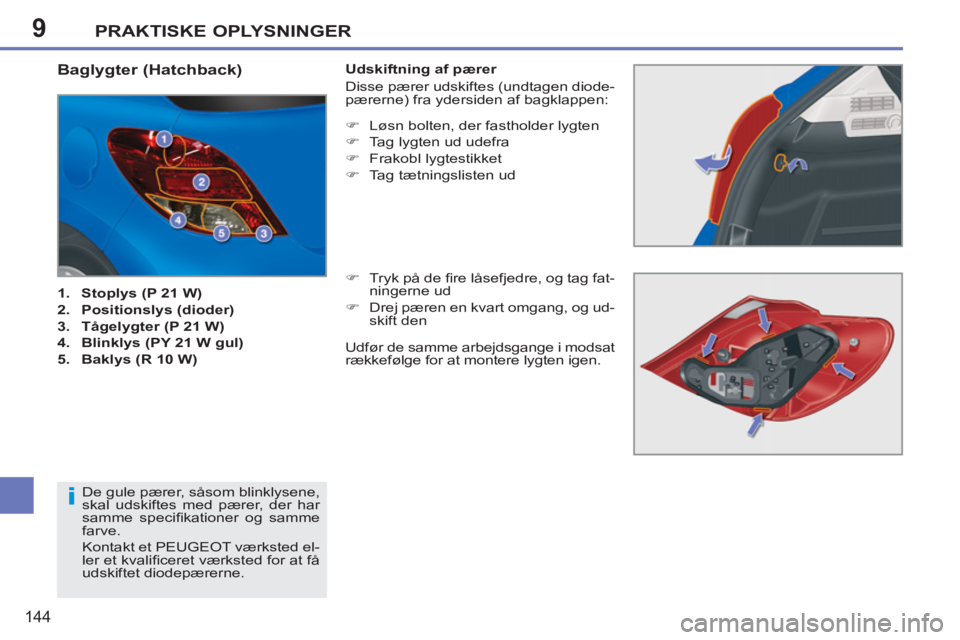

Baglygter (Hatchback)



1.
Stoplys (P 21 W)


2.
Positionslys (dioder)


3.
Tågelygter (P 21 W)


4.
Blinklys (PY 21 W gul)


5.
Baklys (R 10 W)


Udskiftning af pærer
Disse pærer udskiftes (undtagen diode-
pærerne) fra ydersiden af bagklappen:


)
Løsn bolten, der fastholder lygten

)
Tag lygten ud udefra

)
Frakobl lygtestikket

)
Tag tætningslisten ud

)
Tryk på de fi re låsefjedre, og tag fat-
ningerne ud

)
Drej pæren en kvart omgang, og ud-
skift den


De gule pærer, såsom blinklysene,
skal udskiftes med pærer, der har
samme specifi kationer og samme
farve.
Kontakt et PEUGEOT værksted el-
ler et kvalifi ceret værksted for at få
udskiftet diodepærerne.
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere lygten igen.

9
!
PRAKTISKE OPLYSNINGER
145

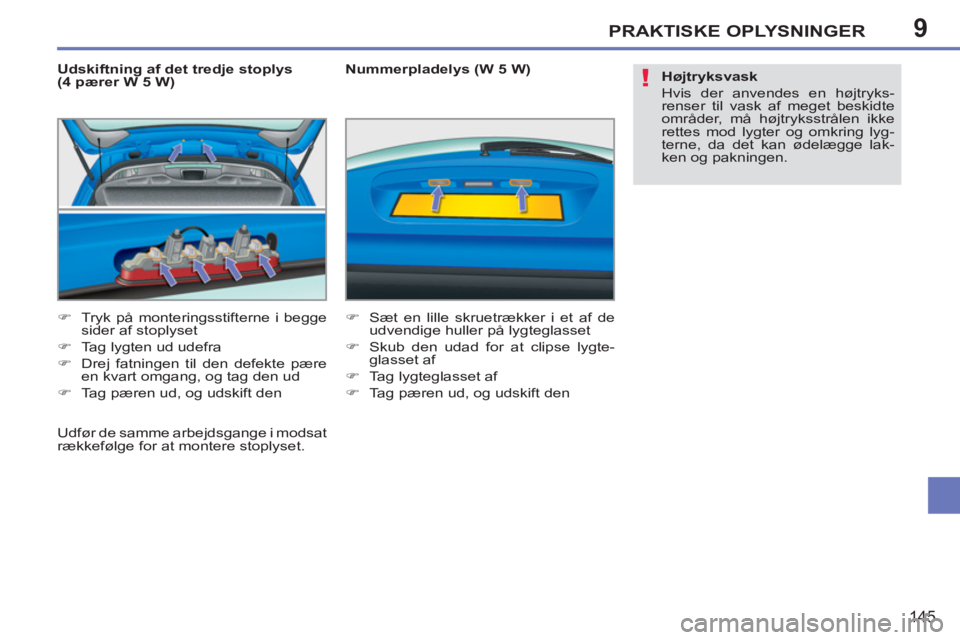

Udskiftning af det tredje stoplys
(4 pærer W 5 W)


)
Tryk på monteringsstifterne i begge
sider af stoplyset

)
Tag lygten ud udefra

)
Drej fatningen til den defekte pære
en kvart omgang, og tag den ud

)
Tag pæren ud, og udskift den


Nummerpladelys (W 5 W)


)
Sæt en lille skruetrækker i et af de
udvendige huller på lygteglasset

)
Skub den udad for at clipse lygte-
glasset af

)
Tag lygteglasset af

)
Tag pæren ud, og udskift den


Udfør de samme arbejdsgange i modsat
rækkefølge for at montere stoplyset.
Højtryksvask

Hvis der anvendes en højtryks-
renser til vask af meget beskidte
områder, må højtryksstrålen ikke
rettes mod lygter og omkring lyg-
terne, da det kan ødelægge lak-
ken og pakningen.

9
i
PRAKTISKE OPLYSNINGER
146

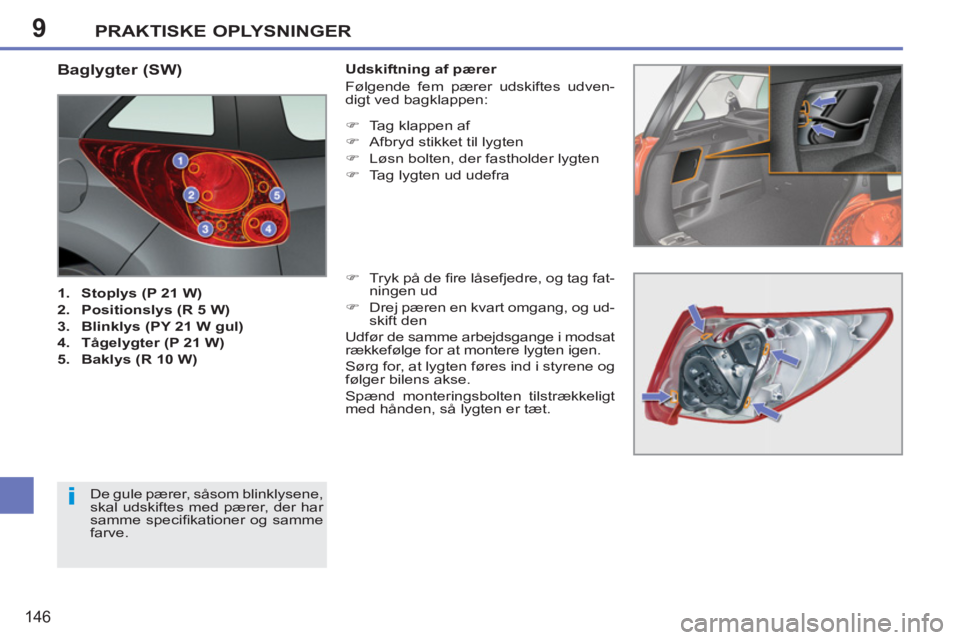

Baglygter (SW)



1.
Stoplys (P 21 W)


2.
Positionslys (R 5 W)


3.
Blinklys (PY 21 W gul)


4.
Tågelygter (P 21 W)


5.
Baklys (R 10 W)


Udskiftning af pærer
Følgende fem pærer udskiftes udven-
digt ved bagklappen:


)
Tag klappen af

)
Afbryd stikket til lygten

)
Løsn bolten, der fastholder lygten

)
Tag lygten ud udefra

)
Tryk på de fi re låsefjedre, og tag fat-
ningen ud

)
Drej pæren en kvart omgang, og ud-
skift den
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere lygten igen.
Sørg for, at lygten føres ind i styrene og
følger bilens akse.
Spænd monteringsbolten tilstrækkeligt
med hånden, så lygten er tæt.
De gule pærer, såsom blinklysene,
skal udskiftes med pærer, der har
samme specifi kationer og samme
farve.

9
!
PRAKTISKE OPLYSNINGER
147

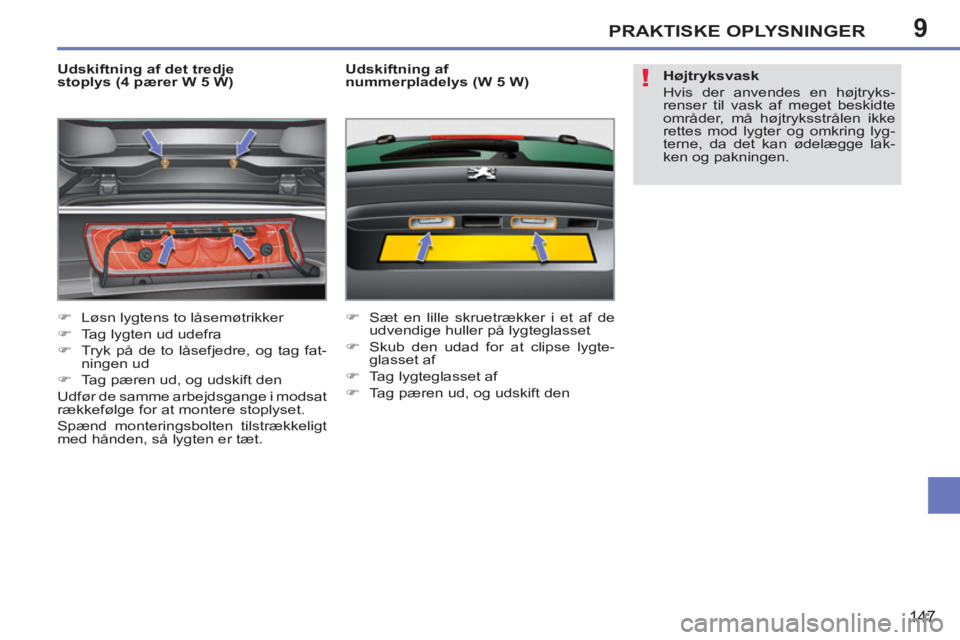

Udskiftning af det tredje
stoplys (4 pærer W 5 W)


)
Løsn lygtens to låsemøtrikker

)
Tag lygten ud udefra

)
Tryk på de to låsefjedre, og tag fat-
ningen ud

)
Tag pæren ud, og udskift den
Udfør de samme arbejdsgange i modsat
rækkefølge for at montere stoplyset.
Spænd monteringsbolten tilstrækkeligt
med hånden, så lygten er tæt.
Udskiftning af
nummerpladelys (W 5 W)


)
Sæt en lille skruetrækker i et af de
udvendige huller på lygteglasset

)
Skub den udad for at clipse lygte-
glasset af

)
Tag lygteglasset af

)
Tag pæren ud, og udskift den

Højtryksvask

Hvis der anvendes en højtryks-
renser til vask af meget beskidte
områder, må højtryksstrålen ikke
rettes mod lygter og omkring lyg-
terne, da det kan ødelægge lak-
ken og pakningen.

9
!
i
PRAKTISKE OPLYSNINGER
148
PEUGEOT fralægger sig ethvert
ansvar for de udgifter, der pålø-
ber til reparation af bilen, eller de
fejl, som skyldes installation af
tilbehør, som ikke er leveret eller
anbefalet af PEUGEOT, og som
ikke er installeret i henhold til den-
nes anvisninger, specielt når det
samlede forbrug er på mere end
10 milliampere.
Montering af elektrisk tilbehør

Bilens elektriske system er bereg-
net til at fungere med standardud-
styr eller ekstraudstyr.
Kontakt et PEUGEOT værksted
eller et kvalifi ceret værksted, før
du installerer andet udstyr eller
elektrisk tilbehør i bilen.

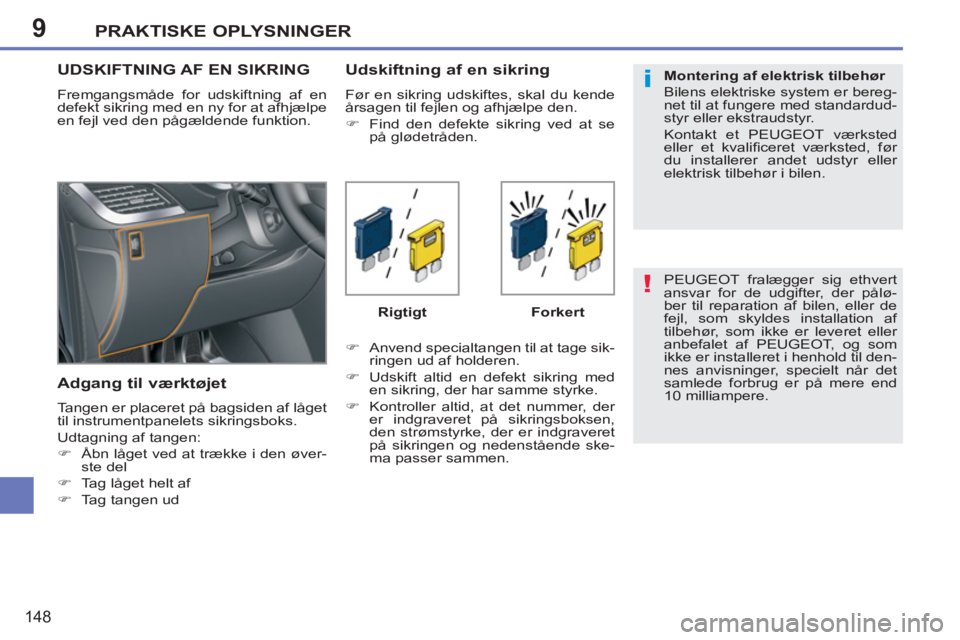

UDSKIFTNING AF EN SIKRING
Fremgangsmåde for udskiftning af en
defekt sikring med en ny for at afhjælpe
en fejl ved den pågældende funktion.

Adgang til værktøjet

Tangen er placeret på bagsiden af låget
til instrumentpanelets sikringsboks.
Udtagning af tangen:


)
Åbn låget ved at trække i den øver-
ste del

)
Tag låget helt af

)
Tag tangen ud



Udskiftning af en sikring

Før en sikring udskiftes, skal du kende
årsagen til fejlen og afhjælpe den.


)
Find den defekte sikring ved at se
på glødetråden.


)
Anvend specialtangen til at tage sik-
ringen ud af holderen.

)
Udskift altid en defekt sikring med
en sikring, der har samme styrke.

)
Kontroller altid, at det nummer, der
er indgraveret på sikringsboksen,
den strømstyrke, der er indgraveret
på sikringen og nedenstående ske-
ma passer sammen.
Rigtigt

Forkert

9PRAKTISKE OPLYSNINGER
149

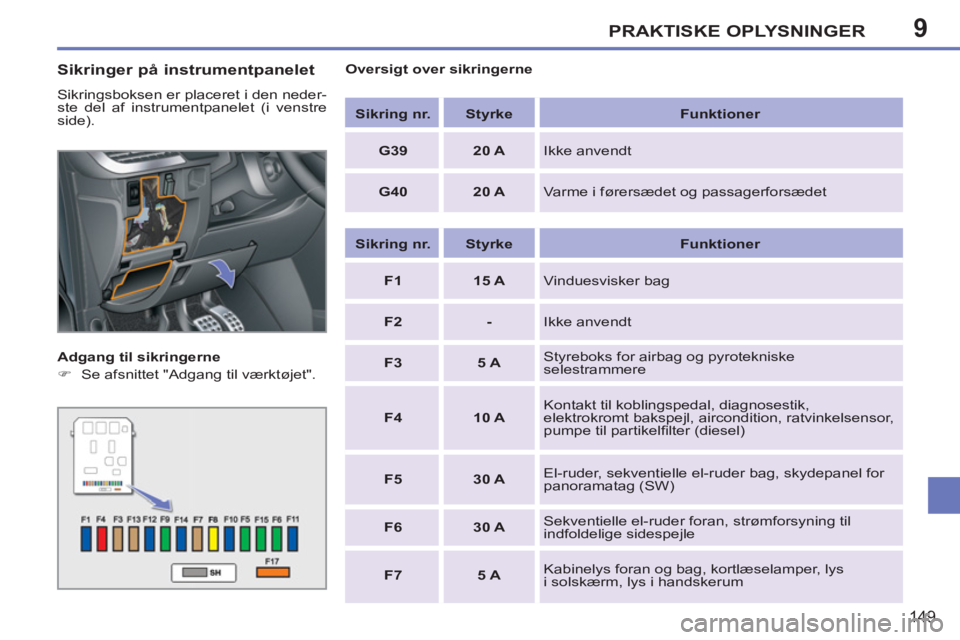

Sikringer på instrumentpanelet

Sikringsboksen er placeret i den neder-
ste del af instrumentpanelet (i venstre
side).

Adgang til sikringerne


)
Se afsnittet "Adgang til værktøjet".

Oversigt over sikringerne


Sikring nr.



Styrke



Funktioner




G39



20 A

Ikke anvendt


G40



20 A

Varme i førersædet og passagerforsædet


Sikring nr.



Styrke



Funktioner




F1



15 A

Vinduesvisker bag


F2



-

Ikke anvendt


F3



5 A

Styreboks for airbag og pyrotekniske
selestrammere


F4



10 A

Kontakt til koblingspedal, diagnosestik,
elektrokromt bakspejl, aircondition, ratvinkelsensor,
pumpe til partikelfi lter (diesel)


F5



30 A

El-ruder, sekventielle el-ruder bag, skydepanel for
panoramatag (SW)


F6



30 A

Sekventielle el-ruder foran, strømforsyning til
indfoldelige sidespejle


F7



5 A

Kabinelys foran og bag, kortlæselamper, lys
i solskærm, lys i handskerum

9PRAKTISKE OPLYSNINGER
150


Sikring nr.



Styrke



Funktioner




F8



20 A

Radio, radiotelefon, multifunktionsdisplay, ur,
betjeningsknapper ved rattet, BSR-boks


F9



30 A

Stik 12 V foran, stik 12 V bag (SW)


F10



15 A

Ikke anvendt


F11



15 A

Diagnosestik, ratlåskontakt svag strømstyrke,
styreboks til automatgear


F12



15 A

Regn-/lysføler, forstærker, BSR-boks,
skolebilsmodul


F13



5 A

BSM-boks, ABS-relæ, dobbelt bremsekontakt


F14



15 A

Instrumentgruppe, kontrollampepanel for
sikkerhedsseler, indstilling af forlygter, aircondition,
håndfrit sæt, styreboks til parkeringsradar bag, airbags


F15



30 A

Låsning


F17



40 A

Afrimning af bagrude og sidespejle


SH



-

PARK-shunt
