2011 Hyundai Getz Manual del propietario (in Spanish)

1- 56
COMPONENTES DE SU HYUNDAI
B260N02FC-GYT
Luz testigo de motor
Este testigo se enciende si se pro-
duce un funcionamiento incorrecto de
algún componente relacionado con
los gases de escape causando un
fallo del sistema que no permita
alcanzar los valores de regulación de
los gases de escape. Se enciende al
girar la llave de contacto a la posición
"ON" y se apaga tras poner en marcha
el motor. Si el testigo se enciende
mientras se conduce, o si no se
enciende al girar la llave a la posición
"ON", lleve su vehículo al
concesionario autorizado Hyundai más
cercano y haga revisar el sistema.
B265E01TB-GHT
Testigo de advertencia y
señal acústica del
cinturón de seguridad
El tesgito de advertencia y la señal
acústica del cinturón de seguridad se
activan según lo indicado en la tabla
de abajo.
Condición del usuario
(conductor)
Testigo de advertencia del
cinturón de seguridad
Encendido hasta que se
abrocha
Se enciende 6 segundos
Parpadea hasta que se
abrocha
Parpadea hasta que se
abrocha* 2
Cinturón de seguridad
Desabrochado
Abrochado
Desabrochado
Abrochado →
DesabrochadoInterruptor de
encendido
ON
ON
ON * 1
ON
B260M01A-AYT
Luz de alarma de bajo nivel
de combustible
La luz de alarma de bajo nivel de
combustible se enciende cuando el
nivel de combustible se aproxima a
vacío. Cuando esta se enciende se
debe agregar lo más pronto posible
combustible al depósito. Conducir con
un bajo nivel de combustible o en la
zona marcada con "E" puede causar
una fallo de encendido y dañar el
convertidor catalítico (si corresponde).

COMPONENTES DE SU HYUNDAI
1- 57
PRECAUCIÓN:
Al girar continuamente el volante
de dirección eléctrica asistida en
posición de parada, éste ofrece
resistencia para accionar el sistema
de protección de sobrecarga. Se
trata de una condición normal. Al
cabo de unos instantes regresa al
estado normal.
!
B260T01TB-GYT
Testigo de advertencia
del sistema eléctrico de
dirección asistida (EPS)
(Si está instalado)
Este testigo indicador se enciende
durante unos 4 segundos al girar la
llave de encendido a la posición de
arranque, y tras arrancar el motor se
apaga.
Se enciende también cuando se
originan problemas con el EPS. En
caso de encenderse durante la
conducción, haga revisar su vehículo
en un taller autorizado Hyundai.
B265C01LZ-AYT
Testigo indicador del
programa de estabilidad
electrónico
(Si está instalado)
El funcionamiento de los indicadores
del control de la tracción cambia según
la posición del interruptor de
encendido y dependiendo de si el
sistema está activado. Se encienden
cuando la llave de encendido se gira
a la posición "ON" y deberían apagarse
al transcurrir 3 segundos. Si el
indicador ESP o ESP-OFF permanece
encendido, lleve el vehículo a un
taller autorizado Hyundai para revisar
el sistema. Véase más información
sobre el sistema ESP en la sección
2. *1) Al girar la llave de encendido de
"OFF" a "ON" en el plazo de 1
minuto.
*2) Si la velocidad del vehículo excede
9 km/h, la señal acústica del
cinturón de seguridad suena
también de 1 a 2 minutos.
Si la velocidad del vehículo es
inferior a 9 km/h, la señal acústica
del cinturón de seguridad suena
también de 1 a 2 minutos 1 minuto
más tarde.
NOTA:Si el cinturón de seguridad del
conductor está «desabrochado
→ →→ →
→
abrochado
→ →→ →
→ desabrochado
→ →→ →
→
abrochado
→ →→ →
→ desabrochado» en el
plazo de 9 segundos después de
haberse abrochado, el testigo de
advertencia y la señal acústica del
cinturón de seguridad no se
activan.

1- 58
COMPONENTES DE SU HYUNDAI
B260S01B-GYT
Luz Ámbar Indicadora Del
Precalentador Diesel
El indicador de precalentamiento se
ilumina de color ámbar al colocar la
llave de contacto en la posición "ON".
Una vez se haya apagado este
indicador, podrá poner en marcha el
motor. El tiempo durante el que el
indicador permanece encendido varía
dependiendo de la temperatura del
agua, del aire y de las condiciones de
la batería.NOTA:Si el motor no arranca 10 segundos
después de completado el periodo
de precalentamiento, gire la llave
de contacto otra vez a la posición
de "LOCK" y después otra vez a la
posición de "ON" para iniciar el
precalentamiento de nuevo.
B265A01B-GYT
De Aviso Del Filtro De
Combustible-Roja
Esta luz se ilumina cuando se activa
la llave de contacto y se apaga
cuando el motor empieza a girar. Si
se ilumina cuando el motor está
funcionando indicará que se ha
acumulado agua dentro del filtro de
combustible. Si así ocurriera, elimine
el agua. (Consulte "6-18p").
B260U01TB-GYT
Testigo indicador del
inmovilizador
Este testigo se enciende durante unos
segundos al girar la llave de encendido
a la posición de arranque. Arranque el
motor. El testigo se apaga una vez el
motor esté en marcha. Si el testigo
se apaga antes de arrancar el motor,
gire la llave a la posición de bloqueo
y vuelva a arrancar el motor. Si este
testigo parpadea durante unos 5
segundos al girar la llave de encendido
a la posición de arranque, ello es
indicio de un fallo en el sistema
inmovilizador. En ese caso, véase lo
indicado acerca del procedimiento a
seguir para la conducción de
emergencia (ver página 1-5) o consulte
con su taller Hyundai.

COMPONENTES DE SU HYUNDAI
1- 59
B900A01A-GYTALARMA ACÚSTICALa alarma acústica sonara cuando
las luces estén encendidas y la puerta
del lado del conductor este abierta.
Esto previene que la batería del
automóvil se descargue, si las luces
están dadas. La alarma sonara hasta
que se apaguen las luces.
B290A01TB-AYT
Indicador de la
temperatura del
refrigerante del motor
!
ADVERTENCIA:
No extraiga el tapón del radiador
cuando el motor esté caliente. El
refrigerante del motor está a
presión y podría salpicarle,
causándole quemaduras graves.
Antes de extraer el tapón del
radiador, espere a que el motor se
enfríe.
Estos indicadores muestran la
temperatura del refrigerante del motor
cuando el interruptor de encendido
está en ON. El indicador rojo se
enciende cuando la temperatura del
refrigerante del motor es superior a
120±3°C.
El indicador azul se enciende cuando
la temperatura del refrigerante del
motor es inferior a 60±3°C.
B270A01A-AYTSONIDO DE ALARMA DE LAS
PASTILLAS DELANTERAS
(Si está instalado)Las pastillas de los discos delanteros
pueden emitir un fuerte y agudo chirrido
de freno, si ocurre esto es necesario
un nuevo juego de pastillas de freno.
Esto puede ocurrir de forma
intermitente cuando se aplican
fuertemente los frenos. El excesivo
uso de los frenos en estas condiciones
puede ocasionar daño en los discos
si las pastillas no son reemplazadas. Si el indicador rojo se enciende,
detenga el vehículo en un lugar seguro
y pare el motor cuanto antes. Abra el
capó y compruebe el nivel de
refrigerante (véase el apartado
correspondiente al sobrecalentamiento
del motor en la página 3-4) y la correa
de transmisión de la bomba del agua.
Si cree que el sistema de refrigeración
está averiado, hágalo revisar por un
distribuidor autorizado Hyundai cuanto
antes.
NOTA:Si el indicador rojo de la
temperatura del motor se enciende
significa que se produce un
calentamiento que podría dañar el
motor.

1- 60
COMPONENTES DE SU HYUNDAI
Su HYUNDAI tiene un velocímetro
calibrado en kilómetros por hora o
millas por hora.B300A01A-GYTVELOCÍMETRO
B300A02TB
Tipo ATipo B
B330A01A-AYTTACÓMETROEl tacómetro mide la velocidad del
motor, en revoluciones por minuto
(rpm). Es útil para determinar cual
marcha de la caja de cambios es la
más adecuada al regimen del motor,
evitando sobrecargar el motor o
sobrerevol-ucionarlo.
B330A01TB
!
PRECAUCIÓN:
El régimen del motor no debe sobre
pasar el campo marcado con rojo
en el indicador del instrumento.
Esto puede causar serios daños al
motor.Tipo ATipo B
B280A01A-AYTMARCADOR DE COMBUS-
TIBLELa aguja del marcador indica el nivel
de combustible del depósito. La
capacidad de éste se indica en la
sección 9.
HTB2019

COMPONENTES DE SU HYUNDAI
1- 61
B310B02TB-GYTCUENTAKILÓMETROS/
CUENTAKILÓMETROS
PARCIAL
TIPO A
(CON ORDENADOR DE VIAJE)
1. CuentakilómetrosEl cuentakilómetros registra la
distancia total de trayecto recorrido
en kilómetros y en millas, y permite
controlar los intervalos de
mantenimiento.NOTA:En caso de modificar el
cuentakilómetros en cualquier
modo se anula la garantía.
HTB2021
Tipo A
2. Cuentakilómetros parcialo Este modo indica la distancia
recorrida desde el último reajuste
de dicho indicador.
o Si se pulsa el interruptor de viaje
durante más de 1 segundo mientras
se está visualizando la distancia
conducida, la indicación del
cuentakilómetros parcial se pone a
cero.
o Véase el apartado referente al
ordenador de viaje (ver página 1-
62, Distancia de recorrido).TIPO B
(SIN ORDENADOR DE VIAJE)Función del cuentakilómetros/
cuentakilómetros parcial digital
Al pulsar el interruptor de reajuste
con la llave de encendido en la
posición de arranque se visualiza la
secuencia siguiente:
HTB010
1
2
3
1. CuentakilómetrosEl cuentakilómetros registra la
distancia total recorrida en kilómetros
o millas, y permite controlar los
intervalos de mantenimiento.NOTA:En caso de modificar el
cuentakilómetros en cualquier
modo se anula la garantía. Tipo B

1- 62
COMPONENTES DE SU HYUNDAI
2,3 Cuentakilómetros parcialRegistra la distancia de dos recorridos
en kilómetros o millas.
TRIP A: Primera distancia recorrida
desde el punto de origen hasta el
primer de destino.
TRIP B: Segunda distancia recorrida
desde el primer destino hasta el
destino final.
Para conmutar de TRIP A a TRIP B,
pulse el interruptor de reajuste.
Pulsándolo durante 1 segundo se
reajusta a 0.
HTB2023
El ordenador de viaje es el indicador
de información para el conductor
controlado por microordenador que
muestra en la pantalla los datos
relativos a la conducción, p. ej. la
temperatura exterior, la distancia a
vacío, la distancia recorrida y el
consumo medio de combustible.B400B03TB-GYTORDENADOR DE VIAJE
(Si está instalado)
B400B06TB
Interruptor del ordenador de viajeo El interruptor del computadora de
viaje sirve para poner el modo de
visualización multifunción a cero.
o Al pulsar el interruptor de la
computadora de viaje, la
visualización se conmuta como
sigue:
TEMPERATURA EXTERIOR
DISTANCIA A VACÍO
CONSUMO PROMEDIO
DISTANCIA RECORRIDA

COMPONENTES DE SU HYUNDAI
1- 63

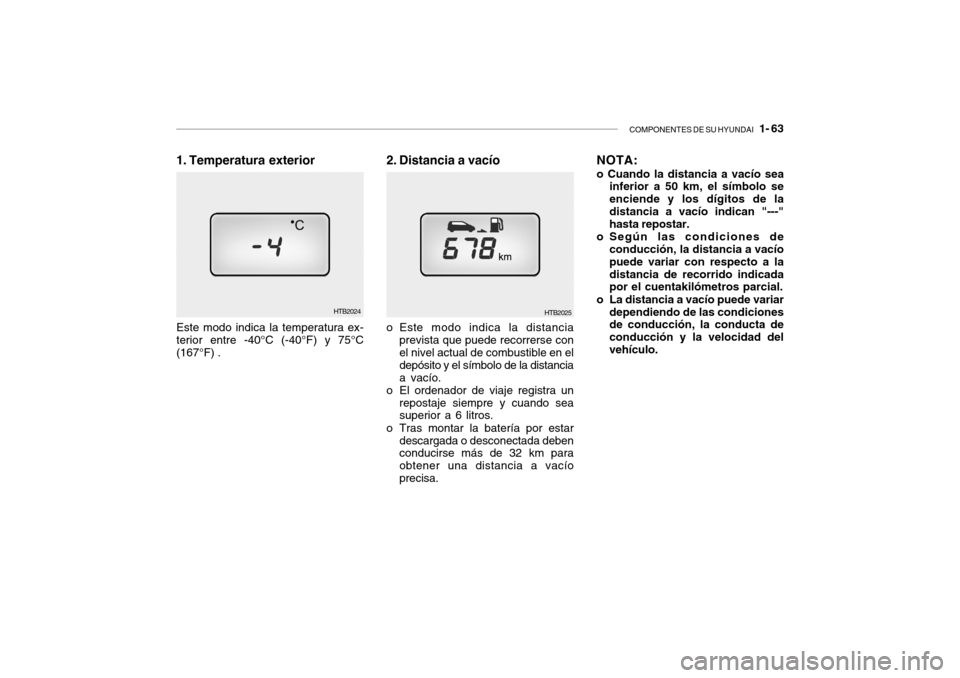

HTB2025
2. Distancia a vacíoo Este modo indica la distancia
prevista que puede recorrerse con
el nivel actual de combustible en el
depósito y el símbolo de la distancia
a vacío.
o El ordenador de viaje registra un
repostaje siempre y cuando sea
superior a 6 litros.
o Tras montar la batería por estar
descargada o desconectada deben
conducirse más de 32 km para
obtener una distancia a vacío
precisa.
NOTA:o Cuando la distancia a vacío sea
inferior a 50 km, el símbolo se
enciende y los dígitos de la
distancia a vacío indican "---"
hasta repostar.
o Según las condiciones de
conducción, la distancia a vacío
puede variar con respecto a la
distancia de recorrido indicada
por el cuentakilómetros parcial.
o La distancia a vacío puede variar
dependiendo de las condiciones
de conducción, la conducta de
conducción y la velocidad del
vehículo.
Este modo indica la temperatura ex-
terior entre -40°C (-40°F) y 75°C
(167°F) .
HTB2024
1. Temperatura exterior
