2011 Hyundai Getz Manual del propietario (in Spanish)

6- 4
MANTENGALO USTED MISMO
G010C02TB-GYTCOMPARTIMENTO DEL MOTOR (1,5 DIESEL)
HTB159
PRECAUCIÓN:
Durante las operaciones
de revisión o
mantenimiento del motor,
deben manejarse las
herramientas u otros
objetos cuidadosamente,
de manera que la
cubierta de plástico de la
tapa de balancines no sea
deteriorada.
!
1. Depósito de líquido de la
servodirección
2. Depósito de líquido refrigerante del
motor
3. Tapa de llenado de aceite del motor
4. Filtro de combustible9. Varilla de nivel aceite del motor
10. Tapa del radiador
11. Batería 5. Depósito de líquido de frenos/
Depósito de líquido del embrague
6. Elemento del filtro de aire
7. Caja de relés
8. Depósito del líquido del
lavaparabrisas

MANTENGALO USTED MISMO
6- 5
G020A01A-AYTCOMPROBACIONES DIARIAS
DE CARÁCTER GENERAL
Compartimento del motorLo siguiente deberá ser verificado
regularmente:
o Nivel y condición del aceite del
motor
o Nivel de aceite de la caja de
cambios y condición
o Nivel del depósito de líquido de
frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito
de refrigeración
o Estado del elemento de filtración
de aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o
bajo otros componentes)
o Nivel de líquido de la
servodirección.
G020B01A-AYTExterior del vehículoMensualmente deberán realizarse las
siguientes comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus
tuercas de fijación
o Condiciones del sistema de es-
cape de gases
o Condiciones y funcionamiento del
alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia
parabrisas
o Estado de la pintura e indicios de
corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas,
capot y porta equipajes
o Estado y presión de aire de las
ruedas (incluyendo la de repuesto)
G020C01A-AYTInterior del vehículoLos siguientes aspectos deberán ser
sometidos a comprobación cada vez
que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia
parabrisas
o Claxon
o Calefacción, antihielo y aire
acondicionado (si existiera)
o Estado y funcionamiento de la
dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces
intermitentes de giro
o Funcionamiento del pedal del
acelerador
o Estado de los frenos, incluyendo el
de estacionamiento
o Funcionamiento de la caja de
cambio, incluyendo el pedal del
embrague
o Funcionamiento de la transmisión
automática, incluyendo el del
mecanismo de estacionamiento

6- 6
MANTENGALO USTED MISMO
o Control y funcionamiento de los
sistemas de ajuste de los asientos
o Condiciones y funcionamiento de
los cinturones de seguridad
o Funcionamiento de los parasoles
Si se observara que algún
componente no funciona o parece no
funcionar debidamente, pida la
asistencia de su Servicio Oficial
Hyundai.
G030A02O-GYTREVISIÓN DEL NIVEL DE
ACEITE
Aceite recomendado
(Motor de gasolina)
G030B01JM
El aceite es indispensable para el
funcionamiento del motor.
Es recomendable que al menos una
vez a la semana revise el nivel del
aceite con un uso normal, y más
seguido si la operación es en
condiciones más severas.
Use aceites que cumplan con la
siguiente clasificación API:
API SJ o SL Superior
o ILSAC GF-3 Superior
G020D01TG-GYTPRECAUCIONES DE
MANTENIMIENTOUn mantenimiento incompleto o
incorrecto puede resultar en problemas.
Esta sección da instrucciones sobre
temas de mantenimiento fáciles de
realizar.
Algunos procedimientos deben ser
realizados por un distribuidor Hyundai
autorizado.NOTA:Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede anular la
cobertura de ésta.
!

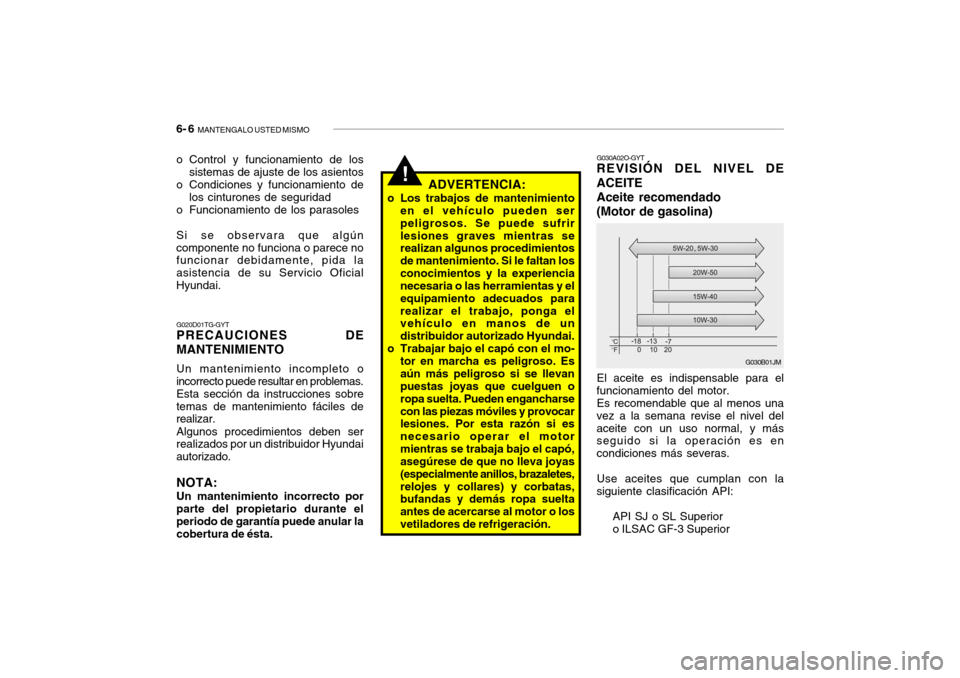

ADVERTENCIA:
o Los trabajos de mantenimiento
en el vehículo pueden ser
peligrosos. Se puede sufrir
lesiones graves mientras se
realizan algunos procedimientos
de mantenimiento. Si le faltan los
conocimientos y la experiencia
necesaria o las herramientas y el
equipamiento adecuados para
realizar el trabajo, ponga el
vehículo en manos de un
distribuidor autorizado Hyundai.
o Trabajar bajo el capó con el mo-
tor en marcha es peligroso. Es
aún más peligroso si se llevan
puestas joyas que cuelguen o
ropa suelta. Pueden engancharse
con las piezas móviles y provocar
lesiones. Por esta razón si es
necesario operar el motor
mientras se trabaja bajo el capó,
asegúrese de que no lleva joyas
(especialmente anillos, brazaletes,
relojes y collares) y corbatas,
bufandas y demás ropa suelta
antes de acercarse al motor o los
vetiladores de refrigeración.

MANTENGALO USTED MISMO
6- 7
NOTA:o Se recomienda utilizar aceite para
motores SAE 5W-20 (5W-30),
ILSAC GF-3 independientemente
de las opciones locales y la
variación del motor para un
consumo económico.
o Si no se dispone de aceite para
motores SAE 5W-20, ILSAC GF-
3, utilice otros aceites
recomendados según el margen
de temperatura.

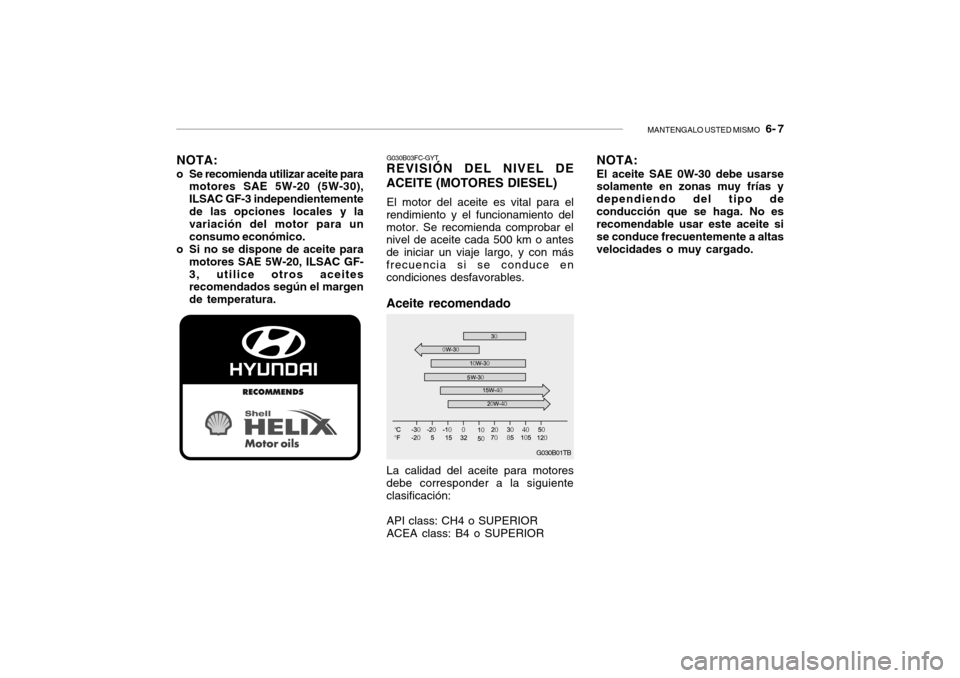

G030B01TB G030B03FC-GYT
REVISIÓN DEL NIVEL DE
ACEITE (MOTORES DIESEL)El motor del aceite es vital para el
rendimiento y el funcionamiento del
motor. Se recomienda comprobar el
nivel de aceite cada 500 km o antes
de iniciar un viaje largo, y con más
frecuencia si se conduce en
condiciones desfavorables.Aceite recomendadoLa calidad del aceite para motores
debe corresponder a la siguiente
clasificación:
API class: CH4 o SUPERIOR
ACEA class: B4 o SUPERIOR
NOTA:El aceite SAE 0W-30 debe usarse
solamente en zonas muy frías y
dependiendo del tipo de
conducción que se haga. No es
recomendable usar este aceite si
se conduce frecuentemente a altas
velocidades o muy cargado.

6- 8
MANTENGALO USTED MISMO

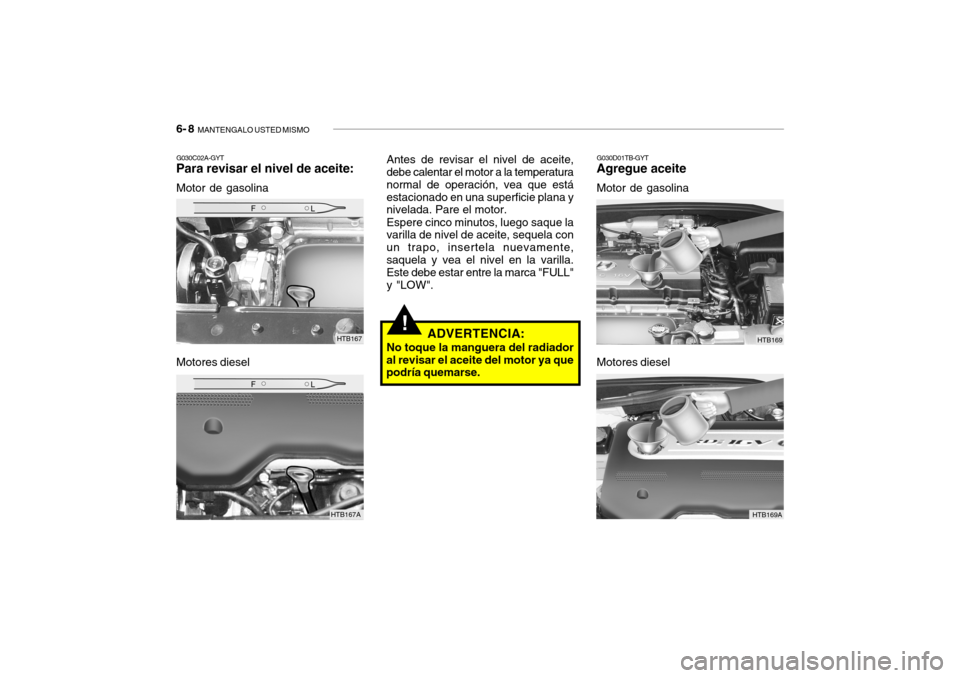

G030C02A-GYTPara revisar el nivel de aceite:Motor de gasolina
Motores diesel
G030D01TB-GYTAgregue aceiteMotor de gasolina Antes de revisar el nivel de aceite,
debe calentar el motor a la temperatura
normal de operación, vea que está
estacionado en una superficie plana y
nivelada. Pare el motor.
Espere cinco minutos, luego saque la
varilla de nivel de aceite, sequela con
un trapo, insertela nuevamente,
saquela y vea el nivel en la varilla.
Este debe estar entre la marca "FULL"
y "LOW".
Motores diesel
HTB169
HTB169A
HTB167HTB167A
!
ADVERTENCIA:
No toque la manguera del radiador
al revisar el aceite del motor ya que
podría quemarse.

MANTENGALO USTED MISMO
6- 9
Si es necesario agregar aceite, porque
en la varilla esta bajo el mínimo.
1. Saque la tapa de llenado, girándola
en sentido contrario a las agujas del
reloj.
2. Agregue aceite, revise el nivel
nuevamente. No sobrepase la
marca, esto podría causar daños al
catalizador.
3. Coloque la tapa nuevamente,
girándola en el sentido de las agujas
del reloj.
La distancia entre las marcas "F" y
"L" equivale aproximadamente a 1
litro (motor de gasolina)/1,5 litros (mo-
tor Diesel) de aceite.
G350A01A-GYTCONSUMO DE ACEITEPropósito del aceite en el motor
El aceite tiene como función principal
lubricar y refrigerar el interior de mo-
tor.
!!
PRECAUCIÓN:
Vierta lentamente el aceite
recomendado con un embudo. No
lo llene demasiado para evitar causar
daños en el motor.
NOTA:Deseche siempre el aceite sucio
siguiendo la normativa
medioambiental. Se recomienda
verterlo en un recipiente
herméticamente cerrado y llevarlo a
una estación de servicio. No vierta
el aceite sobre el suelo ni lo tire con
los desperdicios domésticos.
!
ADVERTENCIA:
El aceite para motores sucio puede
causar irritaciones o cáncer de piel
si se entra en contacto con el mismo
durante periodos prolongados.
Límpiese las manos
minuciosamente con jabón y agua
caliente lo antes posible tras manejar
aceite sucio.
ADVERTENCIA:
Extreme las precauciones al drenar
el aceite del motor ya que podría
quemarse.
Consumo de aceiteEs completamente normal que un
motor consuma aceite durante la
conducción.
Las causas del consumo de aceite
son las siguientes:
o El aceite lubrica los pistones,
segmentos y cilindros. Una
pequeña película de aceite
permanece en la pared del cilindro
cuando el pistón se desplaza hacia
abajo. Además la elevada presión
de succión, que se genera durante
el funcionamiento del motor, aspira
parte del aceite hacia la cámara de
combustión. Así el aceite se quema
por las altas temperaturas
generadas en el proceso de
combustión de los gases.
o El nivel de consumo de aceite se
ve fuertemente afectado por la
viscosidad y calidad del aceite,
por las revoluciones del motor y por
las características de la conducción.
El consumo de aceite será mayor
bajo condiciones severas de uso
(altas velocidades, aceleraciones
y deceleraciones frecuentes.)

6- 10
MANTENGALO USTED MISMO
G050C02A-GYTPara controlar el nivel del líquido
refrigeranteEl nivel del líquido refrigerante del
motor puede ser visto sobre un lat-
eral del depósito compensador del
radiador, de plástico transparente.
El nivel del líquido deberá estar
situado entre las marcas "LOW" (bajo)
y "FULL" (lleno), cuando el motor
está frío. Si el nivel está por debajo
de la marca "LOW", rellenarlo hasta
que quede situado entre ambas
marcas. Si el nivel está bajo,
inspeccione si existen pérdidas de
líquido y vigile el nivel del líquido con
mayor frecuencia. Si el nivel disminuye
otra vez, visite su Servicio Oficial
Hyundai para que inspeccione y
diagnostique el motivo.
!
G050A01TG-AYTREVISANDO Y CAMBIANDO EL
REFRIGERANTE

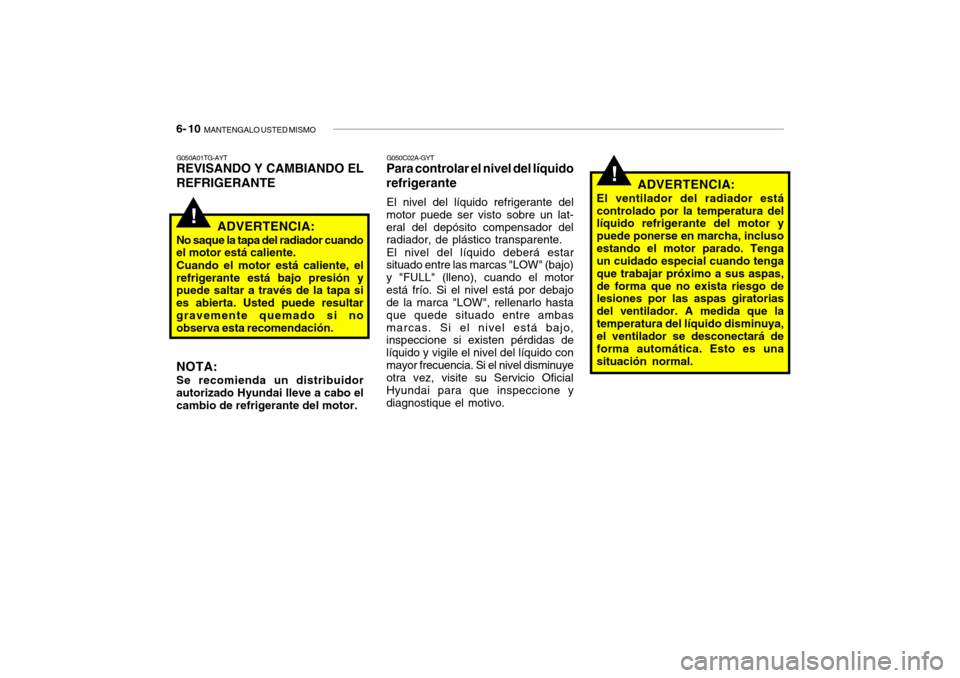

ADVERTENCIA:No saque la tapa del radiador cuando
el motor está caliente.
Cuando el motor está caliente, el
refrigerante está bajo presión y
puede saltar a través de la tapa si
es abierta. Usted puede resultar
gravemente quemado si no
observa esta recomendación.NOTA:Se recomienda un distribuidor
autorizado Hyundai lleve a cabo el
cambio de refrigerante del motor.
!
ADVERTENCIA:
El ventilador del radiador está
controlado por la temperatura del
líquido refrigerante del motor y
puede ponerse en marcha, incluso
estando el motor parado. Tenga
un cuidado especial cuando tenga
que trabajar próximo a sus aspas,
de forma que no exista riesgo de
lesiones por las aspas giratorias
del ventilador. A medida que la
temperatura del líquido disminuya,
el ventilador se desconectará de
forma automática. Esto es una
situación normal.

MANTENGALO USTED MISMO
6- 11
G080A02A-AYTLIMPIAPARABRISAS
PLUMILLASLas plumillas limpiaparabrisas deben
ser inspeccionadas de vez en cuando
y limpiadas para sacar la pelicula de
polvo y suciedad acumulada. Para
limpiarlas debe emplear una esponja
con agua limpia y jabón. Si las
plumillas dejan surcos o manchas en
los parabrisas, reemplácelas por
piezas originales HYUNDAI.
HEF119
PRECAUCIÓN:
o No ponga en funcionamiento los
limpiaparabrisas con los
parabrisas secos, acortará la
vida de las plumillas y puede
rayar el parabrisas.
o Evite que la goma de la escobilla
entre en contacto con productos
derivados del petróleo, como el
aceite para motores, gasolina,
etc.
!
G080B01HR-GYTCambio de las escobillas
limpiaparabrisasPara cambiar las escobillas
limpiaparabrisas, levántelas en
posición vertical.Para extraer la escobilla
limpiaparabrisas1. Oprima el clip de bloqueo (1) y
empuje la escobilla hacia abajo
hasta desacoplarla del brazo de la
misma.
HHR5048
(1)
