2011 CITROEN DS3 Upute Za Rukovanje (in Croatian)

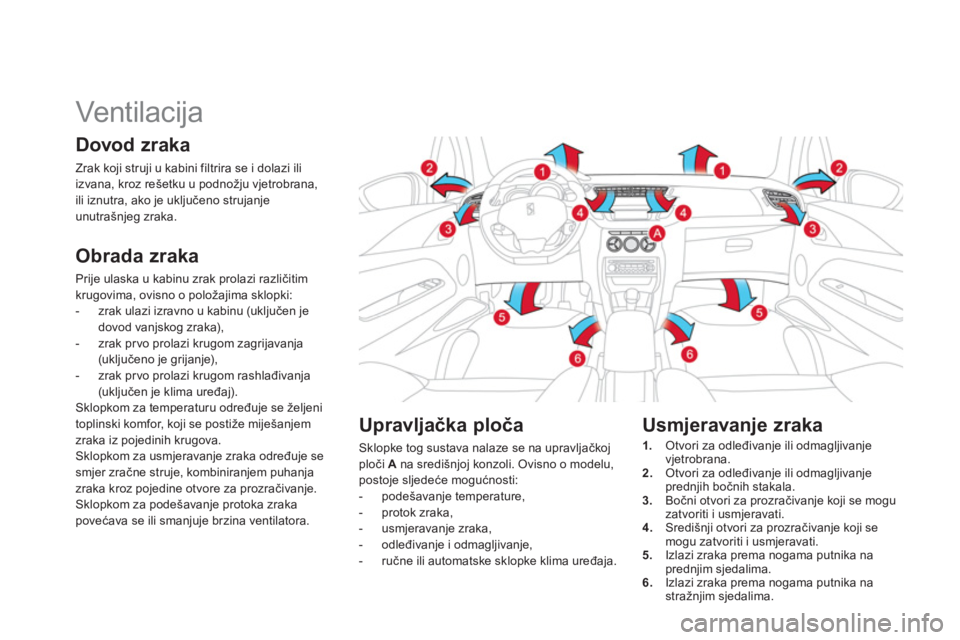

Vent ilac ija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi ili
izvana, kroz rešetku u podnožju vjetrobrana,
ili iznutra, ako je uključeno strujanje
unutrašnjeg zraka.
Obrada zraka
Prije ulaska u kabinu zrak prolazi različitim
krugovima, ovisno o položajima sklopki:
- zrak ulazi izravno u kabinu (uključen je
dovod vanjskog zraka),
- zrak pr vo prolazi krugom zagrijavanja(uključeno je grijanje),
- zrak pr vo prolazi krugom rashlađivanja (uključen je klima uređaj).Sklopkom za temperaturu određuje se željeni
toplinski komfor, koji se postiže miješanjem
zraka iz pojedinih krugova.Sklopkom za usmjeravanje zraka određuje sesmjer zračne struje, kombiniranjem puhanja
zraka kroz pojedine otvore za prozračivanje.
Sklopkom za podešavanje protoka zrakapovećava se ili smanjuje brzina ventilatora.


Upravljačka ploča

Sklopke tog sustava nalaze se na upravljačkojploči A
na središnjoj konzoli. Ovisno o modelu,
postoje sljedeće mogućnosti:


- podešavanje temperature,

- protok zraka,

- usmjeravanje zraka,

- odleđivanje i odmagljivanje,

- ru
čne ili automatske sklopke klima uređaja.



Usmjeravanje zraka
1.
Otvori za odleđivanje ili odmagljivanje
vjetrobrana. 2.Otvori za odleđivanje ili odmagljivanjeprednjih bočnih stakala. 3.Bočni otvori za prozračivanje koji se mogu
zatvoriti i usmjeravati. 4. Središnji otvori za prozračivanje koji se mogu zatvoriti i usmjeravati.
5. Izlazi zraka prema nogama putnika naprednjim sjedalima.
6.Izlazi zraka prema nogama putnika nastražnjim sjedalima.

65
Komfor








Savjeti za ventilaciju i klima uređaj


Ako je nakon dužeg stajanja na suncutemperatura u kabini vrlo visoka, prozračite je nekoliko trenutaka.Postavite sklopku za pode

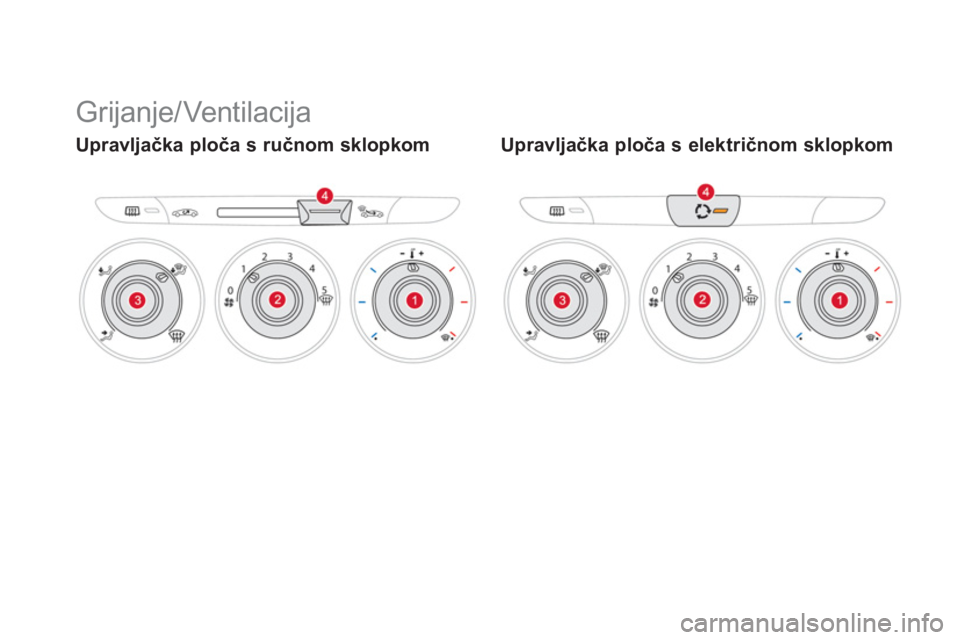

Grijanje/Ventilacija
Upravljačka ploča s ručnom sklopkom Upravljačka ploča s električnom sklopkom

67
Komfor

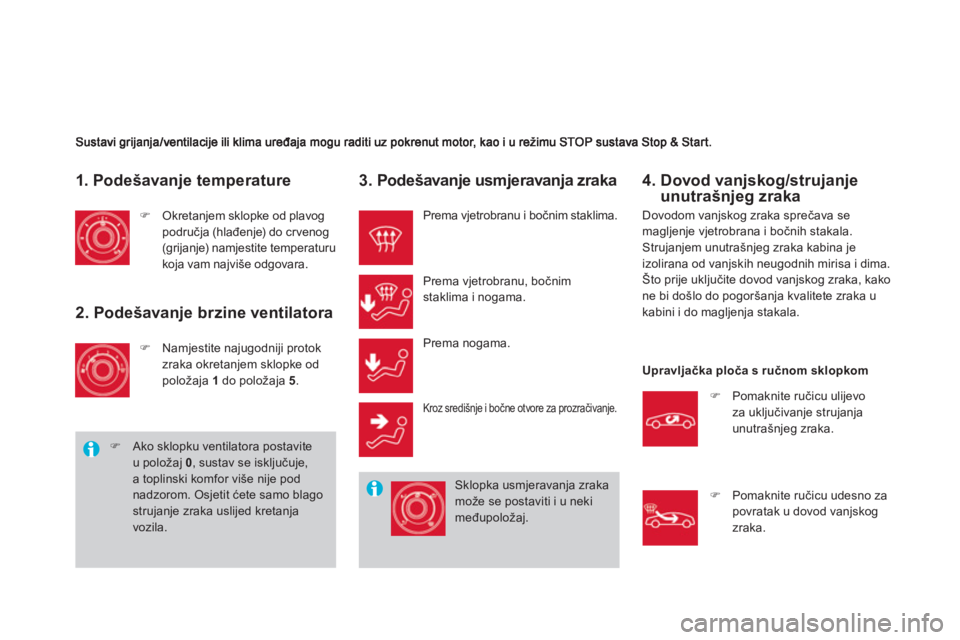

Ručni klima uređaj


Upravljačka ploča s ručnom sklopkom Upravljačka ploča s električnom sklopkom

1. Podešavanje temperature
) Okretanjem sklopke od plavog
područja (hlađenje) do crvenog(grijanje) namjestite temperaturu
koja vam najviše odgovara.

2. Podešavanje brzine ventilatora
)
Namjestite najugodniji protok
zraka okretanjem sklopke od
položaja 1do položaja 5.
)Ako sklopku ventilatora postavite u položaj 0, sustav se isključuje, a toplinski komfor više nije pod nadzorom. Osjetit ćete samo blago strujanje zraka uslijed kretanjavozila.



3. Podešavanje usmjeravanja zraka
Prema vjetrobranu i bočnim staklima.
Prema v
jetrobranu, bočnimstaklima i nogama.
Prema no
gama.
Kroz središnje i bočne otvore za prozračivanje.
Sklopka usmjeravanja zrakamože se postaviti i u nekimeđupoložaj.


4. Dovod vanjskog/strujanje unutrašnjeg zraka

Dovodom vanjskog zraka sprečava se magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina je izolirana od vanjskih neugodnih mirisa i dima.
Što prije uključite dovod vanjskog zraka, kakone bi došlo do pogoršanja kvalitete zraka u
kabini i do magljenja stakala.
Upravljačka ploča s ručnom sklopkom
)
Pomaknite ručicu ulijevo
za uključivanje strujanja unutrašnjeg zraka.
)
Pomaknite ručicu udesno za
povratak u dovod vanjskog
zraka.

69Komfor

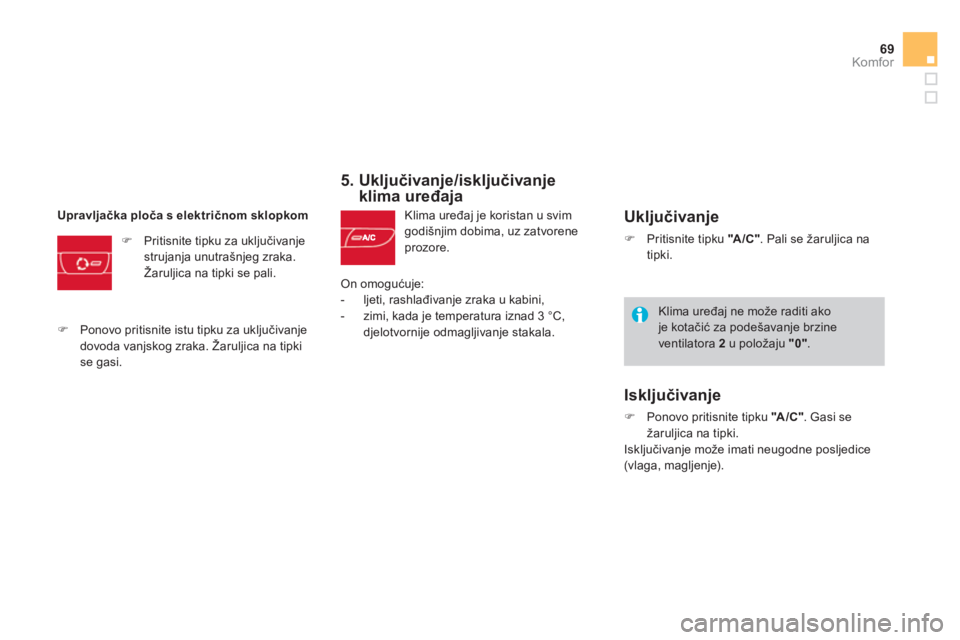

5. Uključivanje/isključivanjeklima uređaja

Klima uređaj je koristan u svim godišnjim dobima, uz zatvorene prozore.
Upravljačka ploča s električnom sklopkom
)
Pritisnite tipku za uključivanjestrujanja unutrašnjeg zraka. Žaruljica na tipki se pali.
)Ponovo pritisnite istu tipku za uključivanje
dovoda vanjskog zraka.

Odmagljivanje - odleđivanje na prednjoj strani
Sa sustavom grijanja/
ventilaci
je
)Postavite sklopke za podešavanje
temperature i brzine ventilatora u
odgovarajući označeni položaj. )Postavite sklopku dovoda zraka u položaj"dovoda vanjskog zraka" (desni položaj ručice odnosno ugašena žaruljica na električnoj tipki). )Postavite sklopku za usmjeravanje zraka upoložaj prema "vjetrobranu".
Ove oznake na upravljačkoj ploči pokazuju položaj sklopki za brzo odmagljivanje ili odleđivanje vjetrobrana i bočnih stakala.


Sa sustavom ručnog klima
uređaja
)
Postavite sklopke za podešavanje
temperature i brzine ventilatora u odgovarajući označeni položaj.)
Postavite sklopku dovoda zraka u položaj "dovoda vanjskog zraka"
(desni položaj ručice odnosno ugašena
žaruljica na električnoj tipki).)
Postavite sklopku za usmjeravanje zraka u
položaj prema "vjetrobranu". ) Uključite klima uređaj pritiskom na
t
ipku "A/C"; pali se zelena žaruljica.



Uz sustav Stop & Star t, tako dugodok su uključene ove funkcije - odmagljivanje, klima uređaj i ventilator u kabini - režim STOP nije dostupan.
