2011 CITROEN DS3 Upute Za Rukovanje (in Croatian)

207
Praktične informacije
1.Stop/pozicijska svjetla (P21/5W).2.Pozicijska svjetla (P5W).3.Pokazivači smjera (PY21W narančasta)4.
Svjetlo za maglu, na lijevoj strani(PR21W cr vena)Svjetlo za vožnju natrag, na desnoj
strani (P21W).

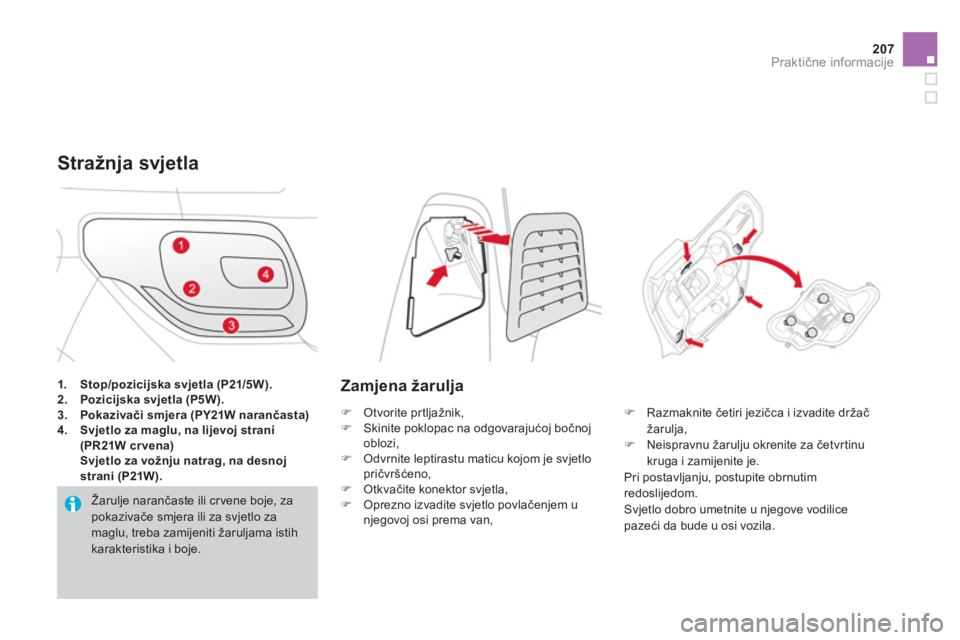

Stražnja svjetla
Žarulje narančaste ili cr vene boje, za pokazivače smjera ili za svjetlo za maglu, treba zamijeniti žaruljama istihkarakteristika i boje.
Zamjena žarulja
)
Otvorite prtljažnik,)
Skinite poklopac na odgovarajućoj bočnojoblozi,)
Odvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
)
Otkvačite konektor svjetla, )
Oprezno izvadite svjetlo povlačenjem u
njegovoj osi prema van,
) Razmaknite četiri jezičca i izvadite držač
žarulja, ) Neispravnu žarulju okrenite za četvrtinu kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u njegove vodilicepazeći da bude u osi vozila.

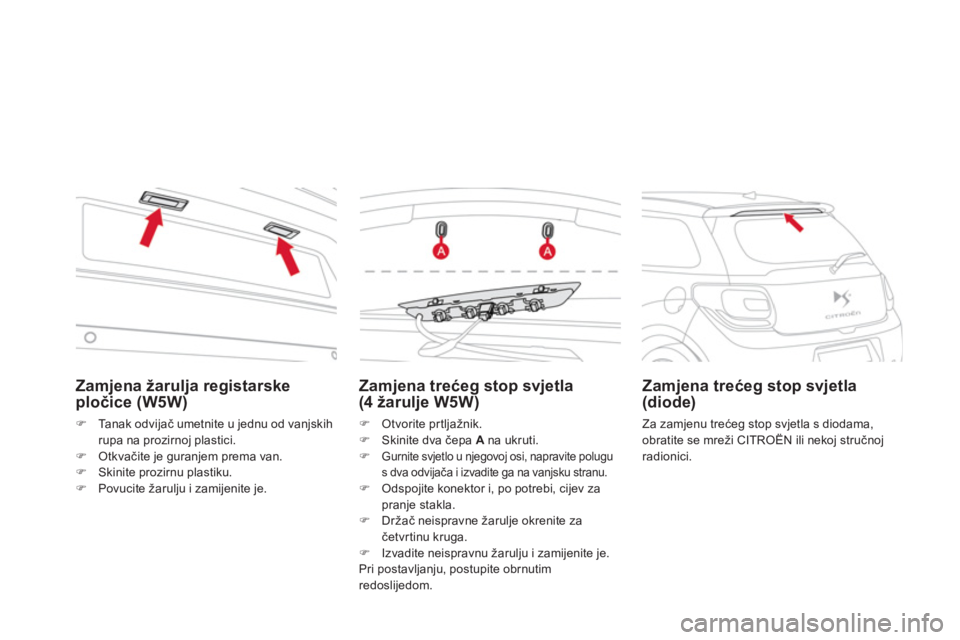

Zamjena žarulja registarske
pločice (W5W)
)Ta n a k o d v ijač umetnite u jednu od vanjskih
rupa na prozirnoj plastici.)Otkvačite je guranjem prema van.)Skinite prozirnu plastiku.)Povucite žarulju i zamijenite je.


Zamjena trećeg stop svjetla(4 žarulje W5W)
)
Otvorite prtljažnik.)
Skinite dva čepa A
na ukruti. )Gurnite svjetlo u njegovoj osi, napravite polugu
s dva odvijača i izvadite ga na vanjsku stranu. )
Odspojite konektor i, po potrebi, cijev za
pranje stakla.) Držač neispravne

209Praktične informacije
Unutrašnja rasvjeta


Stropno svjetlo (1/ W5W)

Otkvačite poklopac stropnog svjetla 1
tankim
odvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.



Spot svjetla (2/W5W)

Otkvačite poklopac stropnog svjetla 1. Za pristup neispravnoj žarulji, skinite pregradu spot svjetla 2.
Svjetlo u prtljažniku (W5W)
Otkvačite kućište guranjem postolja sa stražnjestrane.

Svjetla u prostorima za noge i u
središnjem pretincu (W5W)
Otkvačite kućište kako biste mogli pristupiti žarulji.



Svjetla u pretincu za rukavice (W5W)
Otkvačite kućište kako biste mogli pristupiti
žarulji.

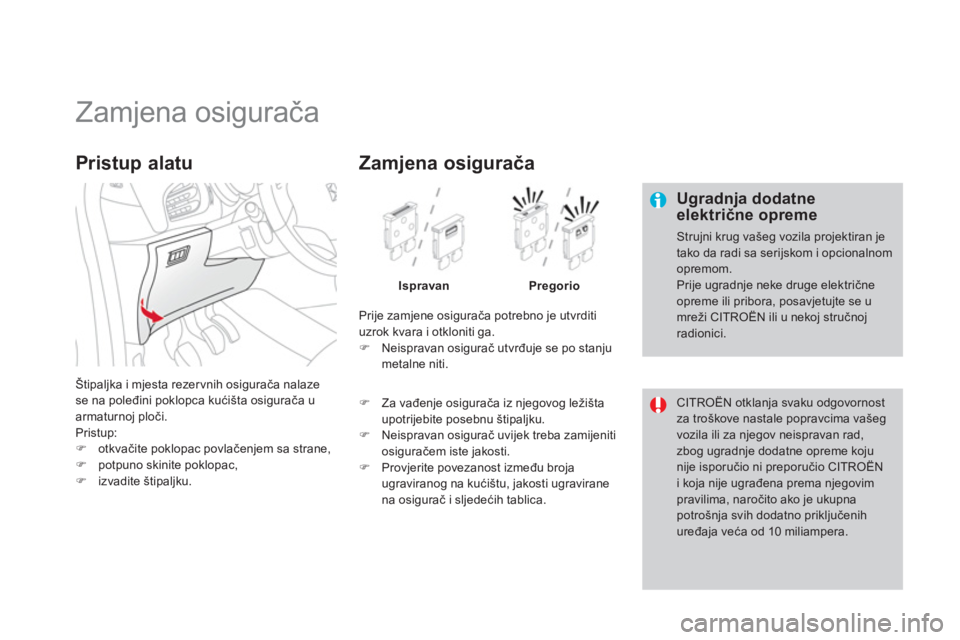

Zamjena osigurača

Ugradnja dodatneelektrične opreme
Strujni krug vašeg vozila projektiran jetako da radi sa serijskom i opcionalnomopremom.
Prije ugradnje neke druge električneopreme ili pribora, posavjetujte se umreži CITROËN ili u nekoj stručnojradionici.

CITROËN otklanja svaku odgovornostza troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad, zbog ugradnje dodatne opreme kojunije isporučio ni preporučio CITROËN i koja nije ugrađena prema njegovim pravilima, naročito ako je ukupnapotrošnja svih dodatno priključenih uređaja veća od 10 miliampera. Štipal
jka i mjesta rezervnih osigurača nalaze se na poleđini poklopca kući

211Praktične informacije

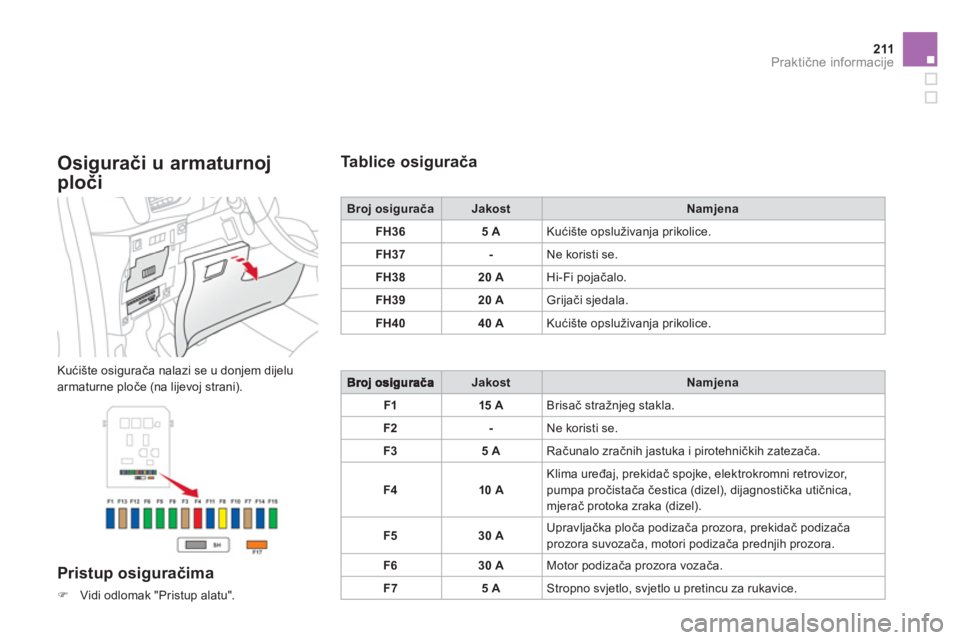

Osigurači u armaturnoj
ploči

Kući

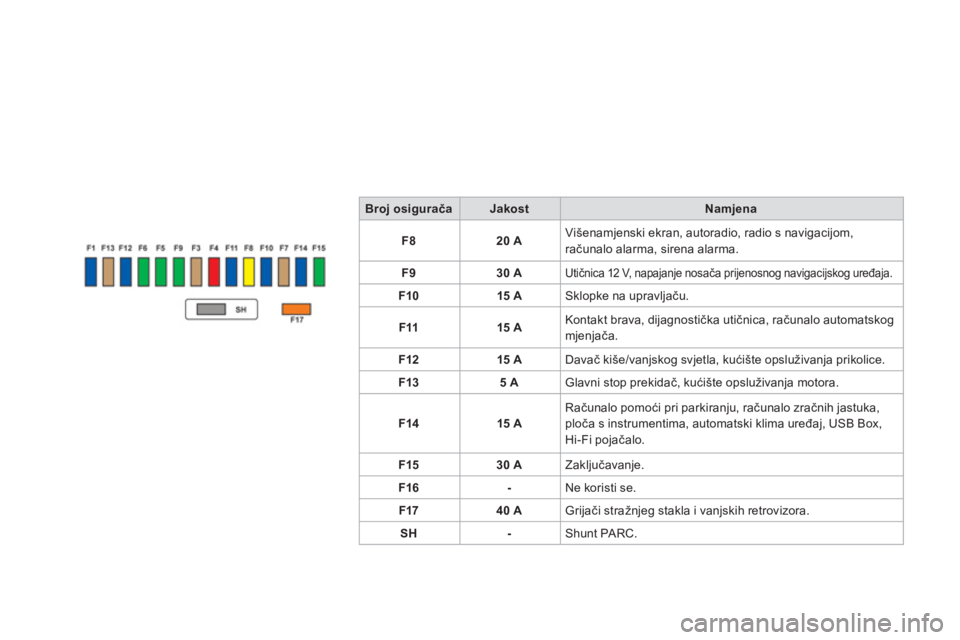

Broj osiguračaJakostNamjena
F
820 A Višenamjenski ekran, autoradio, radio s navigacijom,računalo alarma, sirena alarma.
F
930 A Utičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F1015 A
Sklopke na upravljaču.
F1
115 A Kontakt brava, dijagnostička utičnica, računalo automatskogmjenjača.
F12 15 A
Davač kiše
/vanjskog svjetla, kućište opsluživanja prikolice.
F1
35 A Glavni stop prekidač, kućište opsluživanja motora.
F14 15 A Računalo pomoći pri parkiran
ju, računalo zračnih jastuka,
ploča s instrumentima, automatski klima uređaj, USB Box,Hi-Fi pojačalo.
F1
530 A
Zaključavanje.
F1
6- Ne koristi se.
F1740 A Grijači stražnjeg stakla i vanjskih retrovizora.
S
H- Shunt PARC.

213Praktične informacije

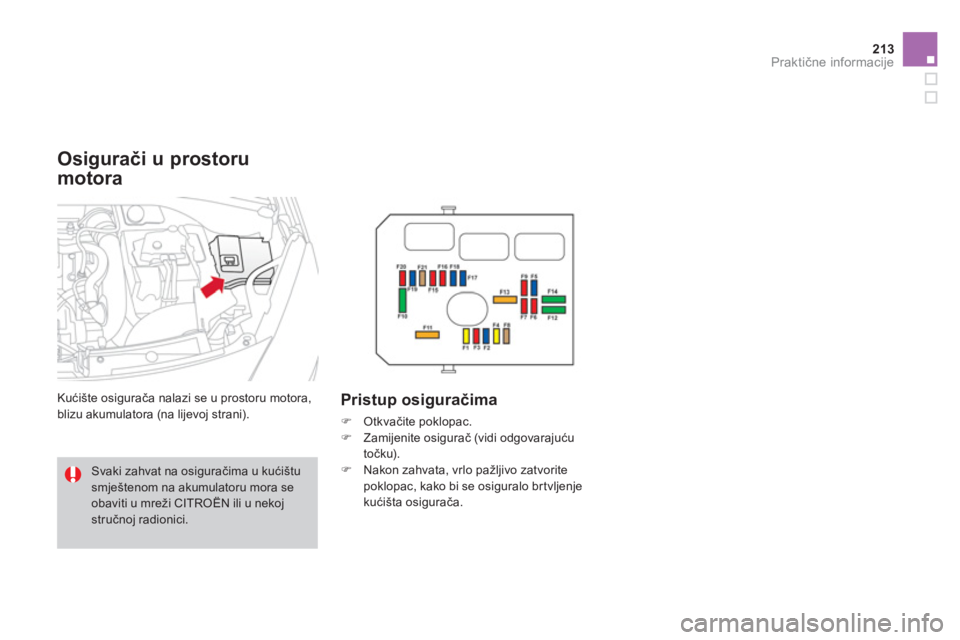

Osigurači u prostoru
motora

Kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani). Pristup osiguračima
)
Otkvačite poklopac.
)
Zamijenite osigurač (vidi odgovarajuću
točku).)
Nakon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo br tvljenjekućišta osigurača.

Svaki zahvat na osiguračima u kućištu smještenom na akumulatoru mora seobaviti u mreži CITROËN ili u nekoj stručnoj radionici.

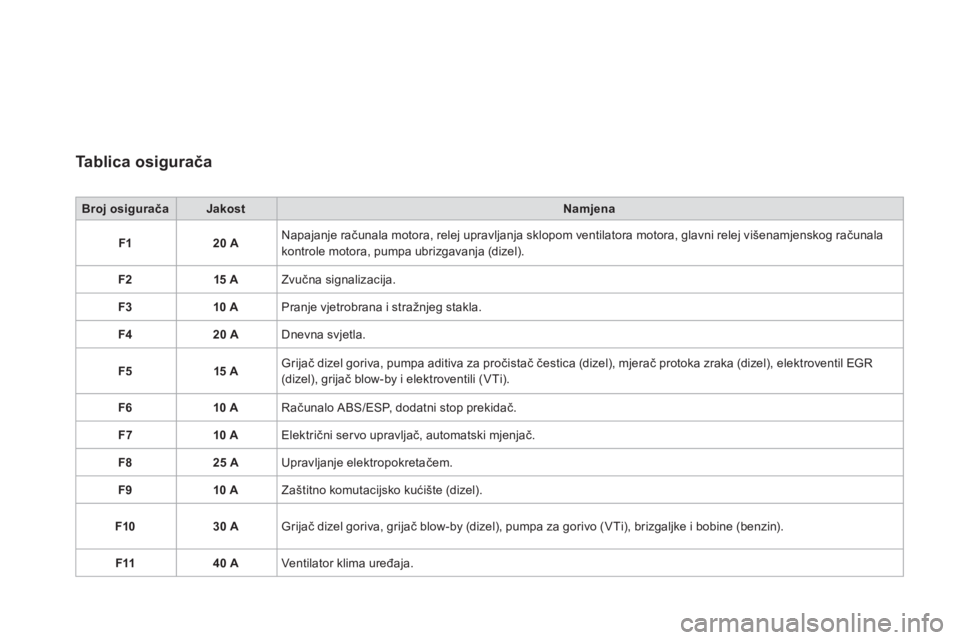

Tablica osigurača
Broj osiguračaJakostNamjena
F120 ANapajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej višenamjenskog računala
kontrole motora, pumpa ubrizgavanja (dizel).
F2 15
AZvučna signalizacija.
F
310 APranje vjetrobrana i stražnjeg stakla.
F420 ADnevna svjetla.
F
515 AGrijač dizel goriva, pumpa aditiva za pročistač čestica (dizel), mjerač protoka zraka (dizel), elektroventil EGR (dizel), grijač blow-by i elektroventili (VTi).
F
610 ARačunalo ABS/ESP, dodatni stop prekidač.
F710 AElektrični ser vo upravljač, automatski mjenjač.
F
825 AUpravljanje elektropokretačem.
F9
10 AZaštitno komutacijsko kućište (dizel).
F10
30 AGrijač dizel goriva, grijač blow-by (dizel), pumpa za gorivo (VTi), brizgaljke i bobine (benzin).
F1140 AVentilator klima uređaja.
