2011 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

181
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
LUCI 3° STOP
Sono a LED e sono ubicate sullo spoiler integrato sul portellone ba-
gagliaio. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGA
Per sostituire una lampada procedi come segue:
❍rimuovi i gruppi luci targa A-fig. 139;
❍ruota in senso orario il portalampada B-fig. 140,
estrai la lampada C e sostituiscila.
fig. 139A0K0147mfig. 140A0K0146m

182
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

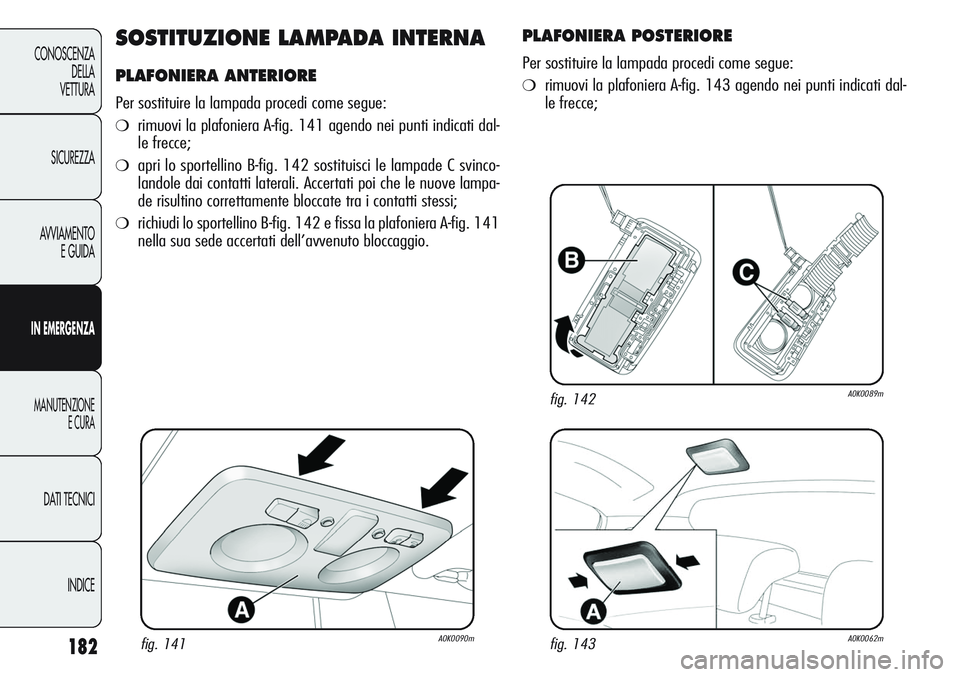

SOSTITUZIONE LAMPADA INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 141 agendo nei punti indicati dal-
le frecce;
❍apri lo sportellino B-fig. 142 sostituisci le lampade C svinco-
landole dai contatti laterali. Accertati poi che le nuove lampa-
de risultino correttamente bloccate tra i contatti stessi;
❍richiudi lo sportellino B-fig. 142 e fissa la plafoniera A-fig. 141
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 141A0K0090m
fig. 142A0K0089m
fig. 143A0K0062m
PLAFONIERA POSTERIORE
Per sostituire la lampada procedi come segue:
❍rimuovi la plafoniera A-fig. 143 agendo nei punti indicati dal-
le frecce;

183
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

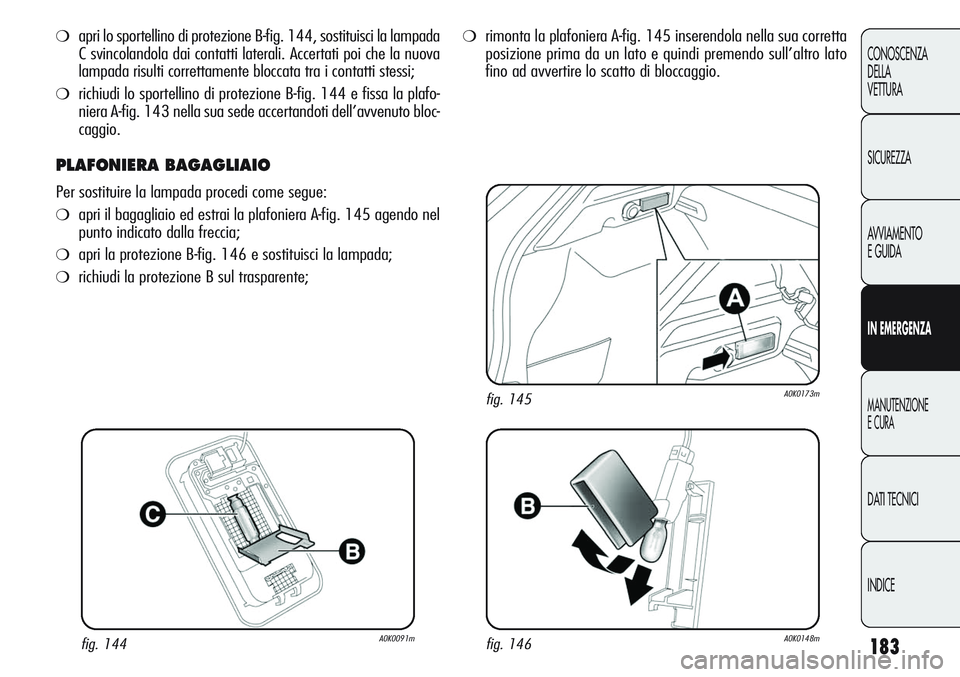

❍apri lo sportellino di protezione B-fig. 144, sostituisci la lampada
C svincolandola dai contatti laterali. Accertati poi che la nuova
lampada risulti correttamente bloccata tra i contatti stessi;
❍richiudi lo sportellino di protezione B-fig. 144 e fissa la plafo-
niera A-fig. 143 nella sua sede accertandoti dell’avvenuto bloc-
caggio.
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❍apri il bagagliaio ed estrai la plafoniera A-fig. 145 agendo nel
punto indicato dalla freccia;
❍apri la protezione B-fig. 146 e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A-fig. 145 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato
fino ad avvertire lo scatto di bloccaggio.
fig. 146A0K0148m
fig. 145A0K0173m
fig. 144A0K0091m

184
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

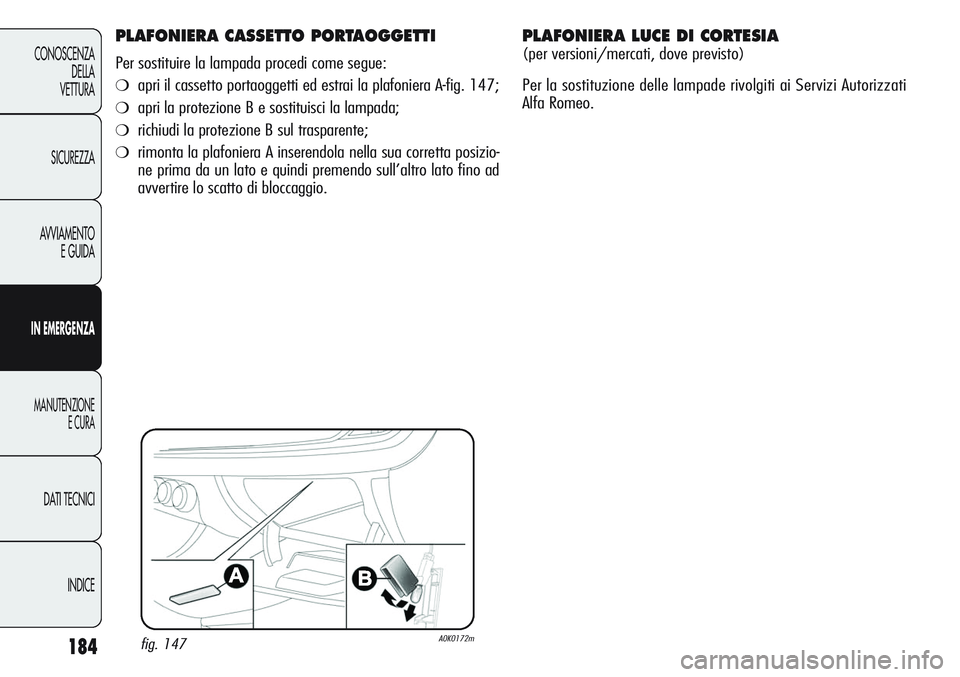

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❍apri il cassetto portaoggetti ed estrai la plafoniera A-fig. 147;
❍apri la protezione B e sostituisci la lampada;
❍richiudi la protezione B sul trasparente;
❍rimonta la plafoniera A inserendola nella sua corretta posizio-
ne prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 147A0K0172m
PLAFONIERA LUCE DI CORTESIA
(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.

185
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

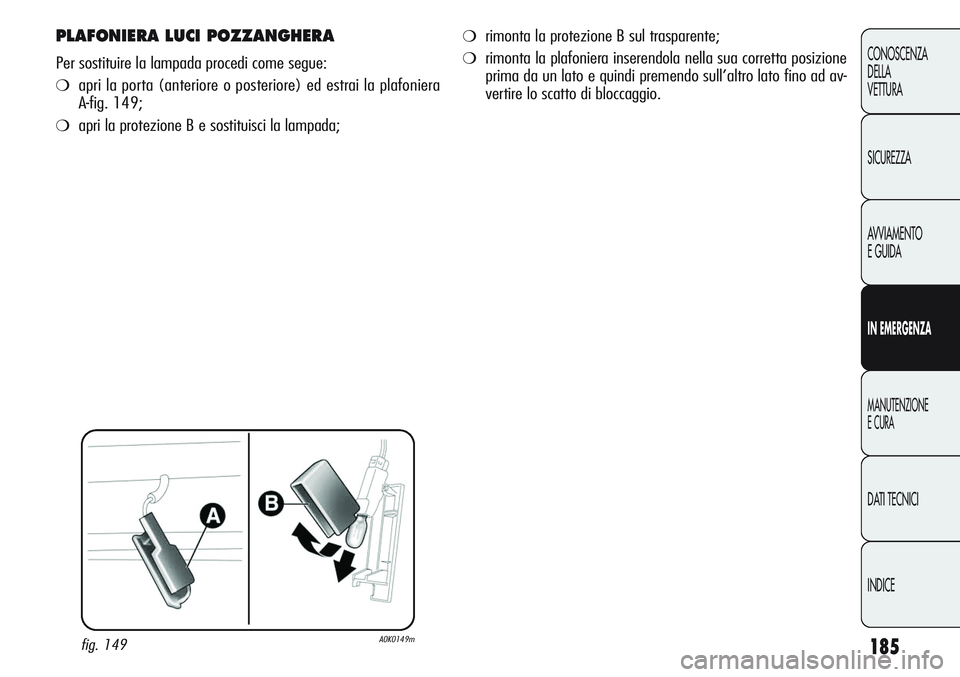

PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❍apri la porta (anteriore o posteriore) ed estrai la plafoniera
A-fig. 149;
❍apri la protezione B e sostituisci la lampada;
fig. 149A0K0149m
❍rimonta la protezione B sul trasparente;
❍rimonta la plafoniera inserendola nella sua corretta posizione
prima da un lato e quindi premendo sull’altro lato fino ad av-
vertire lo scatto di bloccaggio.

186
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

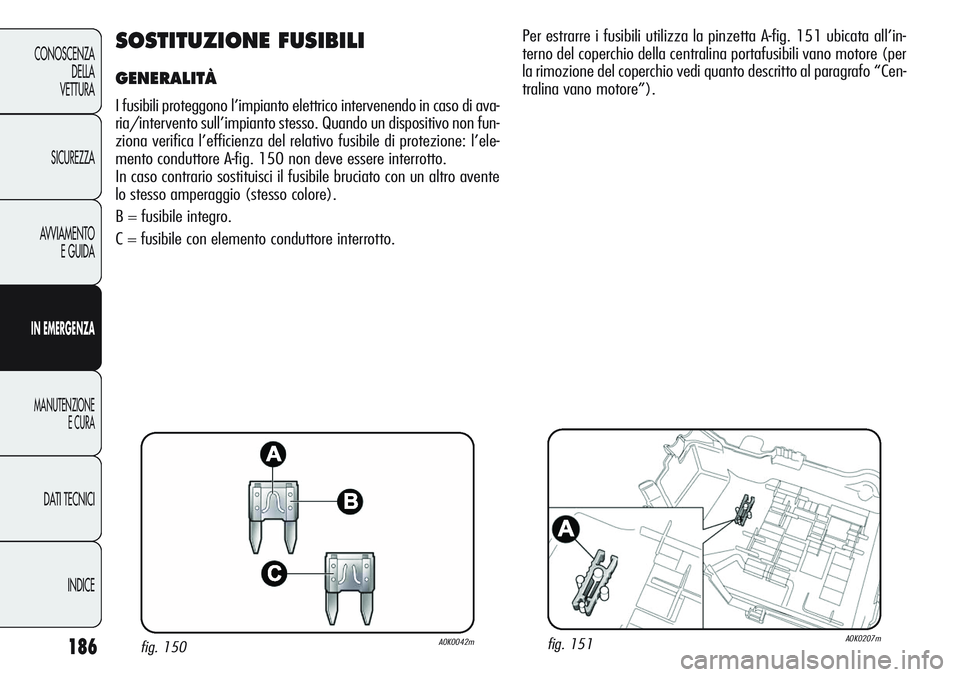

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in caso di ava-
ria/intervento sull’impianto stesso. Quando un dispositivo non fun-
ziona verifica l’efficienza del relativo fusibile di protezione: l’ele-
mento conduttore A-fig. 150 non deve essere interrotto.
In caso contrario sostituisci il fusibile bruciato con un altro avente
lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
fig. 150A0K0042mfig. 151A0K0207m
Per estrarre i fusibili utilizza la pinzetta A-fig. 151 ubicata all’in-
terno del coperchio della centralina portafusibili vano motore (per
la rimozione del coperchio vedi quanto descritto al paragrafo “Cen-
tralina vano motore”).

187
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

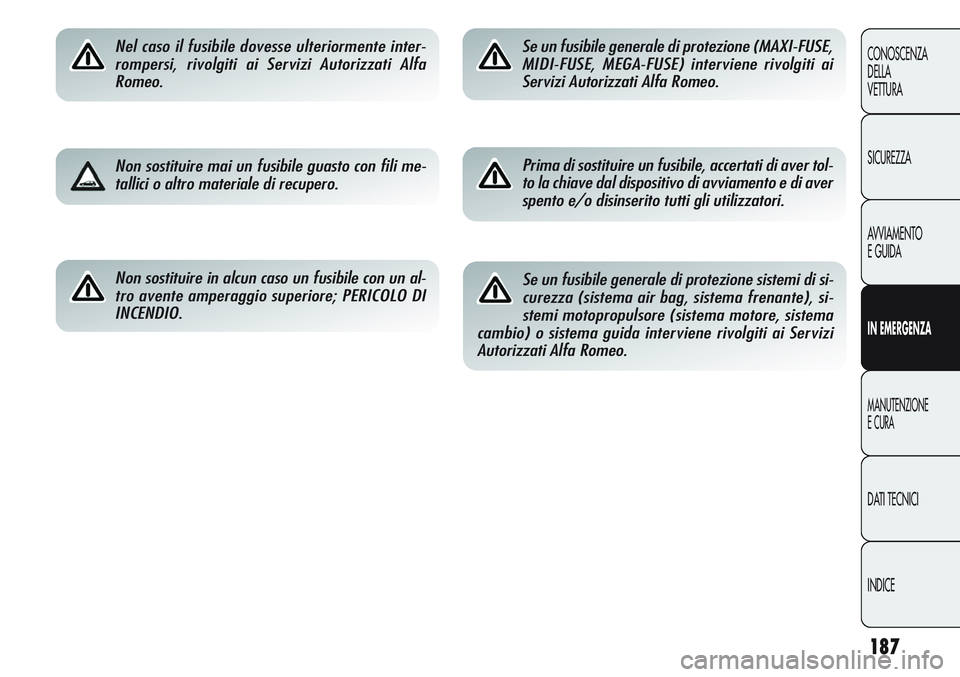

Nel caso il fusibile dovesse ulteriormente inter-
rompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
Non sostituire mai un fusibile guasto con fili me-
tallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile con un al-
tro avente amperaggio superiore; PERICOLO DI
INCENDIO.
Se un fusibile generale di protezione (MAXI-FUSE,
MIDI-FUSE, MEGA-FUSE) interviene rivolgiti ai
Servizi Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tol-
to la chiave dal dispositivo di avviamento e di aver
spento e/o disinserito tutti gli utilizzatori.
Se un fusibile generale di protezione sistemi di si-
curezza (sistema air bag, sistema frenante), si-
stemi motopropulsore (sistema motore, sistema
cambio) o sistema guida interviene rivolgiti ai Servizi
Autorizzati Alfa Romeo.

188
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
fig. 153A0K0231m
Se devi lavare il vano motore fai atten-
zione a non insistere direttamente con il
getto d’acqua sulla centralina fusibili ed in
corrispondenza dei motorini tergicristalli.

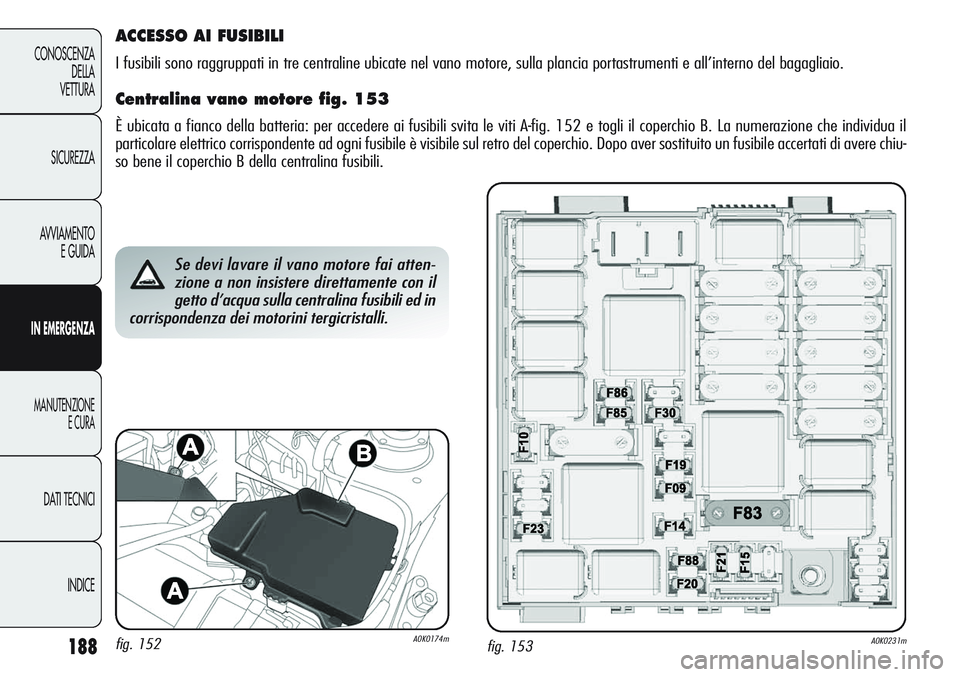

ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano motore, sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore fig. 153
È ubicata a fianco della batteria: per accedere ai fusibili svita le viti A-fig. 152 e togli il coperchio B. La numerazione che individua il
particolare elettrico corrispondente ad ogni fusibile è visibile sul retro del coperchio. Dopo aver sostituito un fusibile accertati di avere chiu-
so bene il coperchio B della centralina fusibili.
fig. 152A0K0174m
