2011.5 Peugeot Boxer Manual del propietario (in Spanish)

AYUDA RÁPID
A
8
Cambiar una lámpara
REPETIDOR LATERAL DE
INDICADOR DE DIRECCIÓN

Tipo A,
W16WF - 16W


- Mueva el espejo del retrovisor para
acceder a los tornillos.

- Desenrosque los dos tornillos con el
destornillador suministrado.

- Tire del porta-lámparas para sacarlo de
los tetones.

- Tire de la lámpara y sustitúyala.
Delante/Atrás

LUCES DE TECHO


Tipo C,
12 V 10W - 10W


- Pulse en los puntos, indicados por las
flechas, y saque la luz de techo.

- Abra la tapa de protección.

- Sustituya la lámpara separando los
dos contactos.

- Asegúrese de que las lámparas nuevas
están bien bloqueadas entre los
dos contactos.

- Cierre la tapa de protección.

- Fije la luz de techo en su emplazamiento
y asegúrese de su bloqueo.



LUCES DE POSICIÓNLATERALES


Tipo A,
W5W - 5W


- Si su vehículo está equipado con estas
luces (furgoneta tipo L4), desenrosque
los dos tornillos con el destornillador
suministrado.

- Tire del porta-lámparas para sacarlo de
los tetones.

- Tire de la lámpara y sustitúyala.

152


Cambiar una lámpara

LUCES TRASERAS

Para más información sobre las lámparas,
remítase a la tabla "Tipos de bombillas o de
lámparas".
-
Retire las dos tuercas de fi jación.


- Desde el exterior, tire del bloque transparente.


- Desenrosque los tres tornillos con el
destornillador suministrado (está debajo del
asiento pasajero delantero) y saque el porta-
lámparas.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girando en sentido
contrario a las agujas de un reloj.

- Sustituya la lámpara.

1.
Luces de stop/posición

Tipo B,
P21/5W-5W

TERCER PILOTO DE STOP


Tipo B,
P21W - 21W


- Desenrosque los dos tornillos.

- Retire el piloto.

- Retire el porta-lámparas separando las
dos lengüetas.

- Quite la lámpara defectuosa pulsando
ligeramente encima y girándola en el
sentido contrario a las agujas de un reloj.

- Sustituya la lámpara.
2.
Indicadores de dirección

Tipo B,
PY21W-21W

3.
Luces de marcha atrás

Tipo B,
P21W-21W

4.
Luces antiniebla

Tipo B,
P21W-21W


- Encuentre la lámpara defectuosa y
después abra las puertas traseras.

- Desconecte el conector eléctrico.
LUCES DE MATRÍCULA


Tipo A,
C5W - 5W


- Pulse el punto, indicado por la flecha, y
después quite el plástico transparente.

- Sustituya la lámpara separando los
dos contactos.
- Asegúrese de que las lámparas nuevas
están bien bloqueadas entre los
dos contactos.

- Vuelva a poner el plástico transparente
y pulse encima.

153
AYUDA RÁPID
A
8
Cambiar un fusible
Las tres cajas de fusibles están situadas en
el salpicadero, en el lado del conductor; en
el montante del acompañante y en el motor.
Las denominaciones comunicadas
corresponden solo a los fusibles que
pueden ser sustituidos por el usuario. Para
cualquier otra intervención, diríjase a la Red
PEUGEOT o a un taller cualificado.
Desmontaje y montaje de un fusible

Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado. Los números de los fusibles
están indicados en la caja de fusibles.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
CAMBIO DE UN FUSIBLE

PEUGEOT declina toda responsabilidad
sobre los gastos ocasionados por la
reparación del vehículo o de los fallos de
funcionamiento resultantes de la instalación
de accesorios auxiliares no suministrados, no
recomendados por PEUGEOT y no instalados
según sus prescripciones, en particular cuando
el consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios.
Bueno
Fundido
En el caso de los profesionales: para
obtener la información completa acerca
de los fusibles y relés, consulte la esquemática
de los "Métodos" a través de Red.

154


Cambiar un fusible



FUSIBLES EN EL SALPICADERO, EN EL LADO DEL CONDUCTOR

- Retire el tornillo y bascule la caja para acceder a los fusibles.


Fusibles


A (amperios)



Correspondencias



12


7,5
Luz de cruce derecha


13


7,5
Luz de cruce izquierda


31


5
Alimentación relés


32


7,5
Luz de techo


33


20
Captador de batería


34


20
Luz interior minibús - Señal de emergencia


36


10

Autorradio - Toma de diagnosis - Sirena alarma - Mandos de la calefacción adicional programable - Mandos
de aier acondicionado - Cronotaquígrafo - Batería


37


7,5
Contactor luces de freno - Tercera luz de ferno - Cuadro de a bordo


38


20
Mando de cierre centralizado


42


5
Calculador y sensor ABS - Sensor ASR - Captador ESP - Contactor luces de freno


43


20
Motor de limpiaparabrisas



47


20
Motor de elevalunas del conductor


48


20
Motor de elevalunas del acompañante


49


5
Autorradio - Mandos del puesto de conducción


50


7,5
Caja de airbags y pretensores


51


5
Cronotacógrafo - Regulador de velocidad - Mandos del aire acondicionado - Luces de marcha atrás - Sonda
presencia de agua en gasoil


53


7,5
Combinado


89


-
No utilizado


90


7,5
Luz de carretera izquierda


91


7,5
Luz de carretera derecha


92


7,5
Luz antiniebla izquierda


93


7,5
Luz antiniebla derecha

AYUDA RÁPID
A
8
Cambiar un fusible


Fusibles


A (amperios)


Correspondencias



54


-
No utilizado


55


15
Asientos térmicos


56


15
Toma 12 V


57


10
Calefacción adicional programable


58


15
Desempañado: luneta trasera (izquierda)


59


15
Desempañado: luneta trasera (iderecha)


60


-
No utilizado


61


-
No utilizado


62


-
No utilizado


63


10
Conmutador calefacción adicional programable


64


-
No utilizado


65


30
Impulsor calefacción adicional programable
FUSIBLES EN EL MONTANTEDEL ACOMPAÑANTE

- Suelte la tapa

Después de intervenir, vuelva a cerrar la
tapa con cuidado.

156


Cambiar un fusible



FUSIBLES EN EL MOTOR

- Retire las tuercas y bascule la caja para
acceder a los fusibles.

Fusibles


A (amperios)



Correspondencias



1


40
Alimentación bomba ABS


2


50
Cajetín precalentamiento gasoil


3


30
Contactor antirrobo


4


30
Bomba lavafaros


8


40
Grupo motoventilador de habitáculo


9


15
Toma 12 V trasera


10


15
Claxon


14


15
Toma 12 V delantera


15


10
Encendedor


20


30
Bomba lavalunas


21


15
Alimentación bomba de carburante


24


15
Pletina auxiliar para ambulancia - Retrovisores


30


15
Desempañado

157
AYUDA RÁPID
A
8
Cambiar una escobilla del limpiaparabrisas
CAMBIAR UNA ESCOBILLA DEL
LIMPIALUNETA
Los apoyapies, situados en el paragolpes
delantero, le permiten acceder a las
escobillas y a los pulverizadores de
lavaparabrisas.
Sustitución de una escobilla
delantera
Levante el brazo.
Suelte la escobilla presionando el botón y
desmóntela tirando hacia el exterior.
Monte la nueva escobilla y asegúrese de
que está correctamente bloqueada.
Abata el brazo.
Sustitución de una escobilla trasera

Levante el brazo, después suelte la
escobilla y desmóntela.
Monte la nueva escobilla y abata el brazo.

Para guardar las escobillas, ponga
el contacto y accione el mando del

limpialuneta

.
Compruebe que los pulverizadores de
lavaparabrisas o lavafaros no están
obstruidos.

158

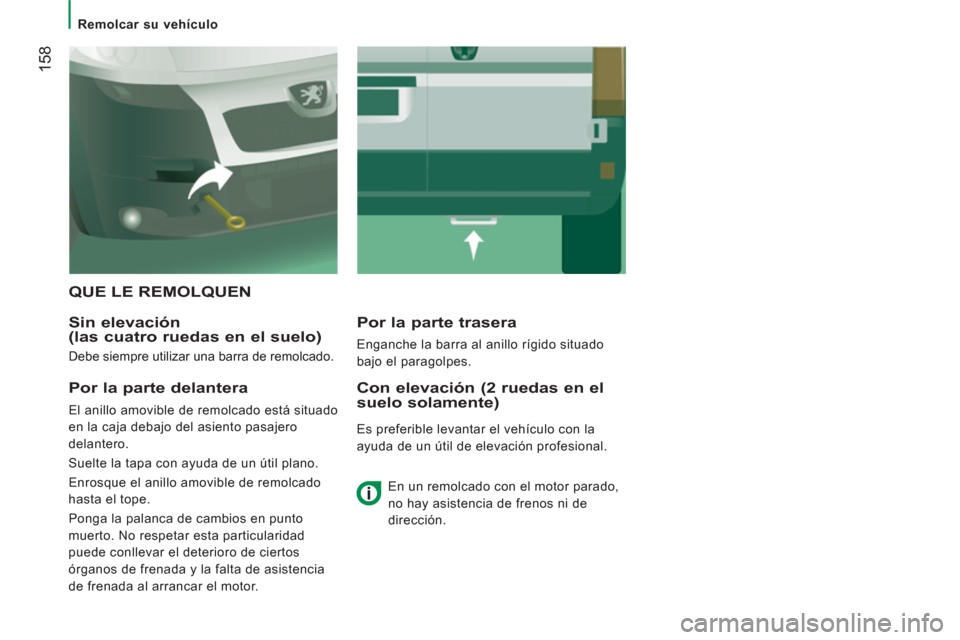

Remolcar su vehículo


QUE LE REMOLQUEN

Sin elevación
(las cuatro ruedas en el suelo)

Debe siempre utilizar una barra de remolcado.
Por la parte trasera

Enganche la barra al anillo rígido situado
bajo el paragolpes.

Por la parte delantera

El anillo amovible de remolcado está situado
en la caja debajo del asiento pasajero
delantero.
Suelte la tapa con ayuda de un útil plano.
Enrosque el anillo amovible de remolcado
hasta el tope.
Ponga la palanca de cambios en punto
muerto. No respetar esta particularidad
puede conllevar el deterioro de ciertos
órganos de frenada y la falta de asistencia
de frenada al arrancar el motor.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo con la
ayuda de un útil de elevación profesional.
En un remolcado con el motor parado,
no hay asistencia de frenos ni de
dirección.
