SOIN ET REMISAGE DE LA MOTO
7-4
7

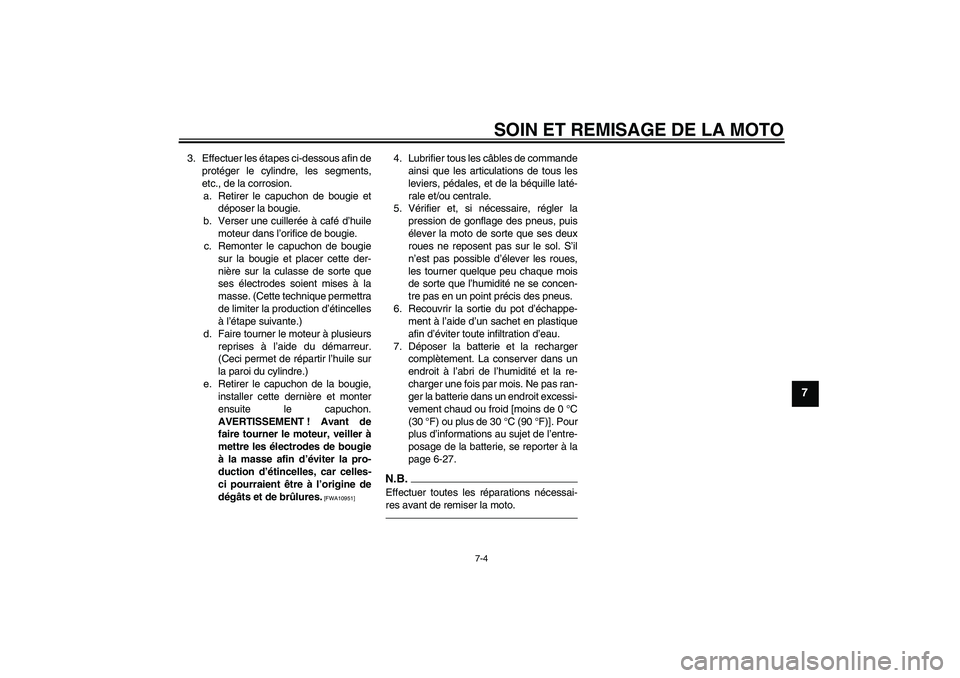

3. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-27.N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U51DF0F0.book Page 4 Friday, October 30, 2009 4:08 PM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1985 mm (78.1 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout:
1080 mm (42.5 in)
Hauteur de la selle:
780 mm (30.7 in)
Empattement:
1290 mm (50.8 in)
Garde au sol:
160 mm (6.30 in)
Rayon de braquage minimum:
2270 mm (89.4 in)Poids:Avec huile et carburant:
125 kg (276 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
123 cm³
Alésage × course:
54.0 × 54.0 mm (2.13 × 2.13 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique et kick
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Vidange périodique:
1.00 L (1.06 US qt, 0.88 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type secCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
13.0 L (3.43 US gal, 2.86 Imp.gal)
Quantité de la réserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
51D1 00Bougie(s):Fabricant/modèle:
NGK/CR6HSA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
68/20 (3.400)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/14 (3.214)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
37/14 (2.643)
2e:
32/18 (1.778)
3e:
25/19 (1.316)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U51DF0F0.book Page 1 Friday, October 30, 2009 4:08 PM

CARACTÉRISTIQUES
8-2
8
4e:
23/22 (1.045)
5e:
21/24 (0.875)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
26.33 °
Chasse:
92.0 mm (3.62 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
2.75-18 42P
Fabricant/modèle:
CHENG SHIN/C-910Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
90/90-18 57P
Fabricant/modèle:
CHENG SHIN/C-905Charge:Charge maximale:
153 kg (337 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
175 kPa (1.75 kgf/cm², 25 psi)
Arrière:
200 kPa (2.00 kgf/cm², 29 psi)
Conditions de charge:
90–153 kg (198–337 lb)
Avant:
175 kPa (1.75 kgf/cm², 25 psi)
Arrière:
280 kPa (2.80 kgf/cm², 41 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
J18M/C x MT1.85Roue arrière:Type de roue:
Roue coulée
Taille de jante:
J18M/C x MT1.85Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 ou 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
105.0 mm (4.13 in)Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX7L-BS
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35 W × 1
U51DF0F0.book Page 2 Friday, October 30, 2009 4:08 PM

CARACTÉRISTIQUES
8-3
8

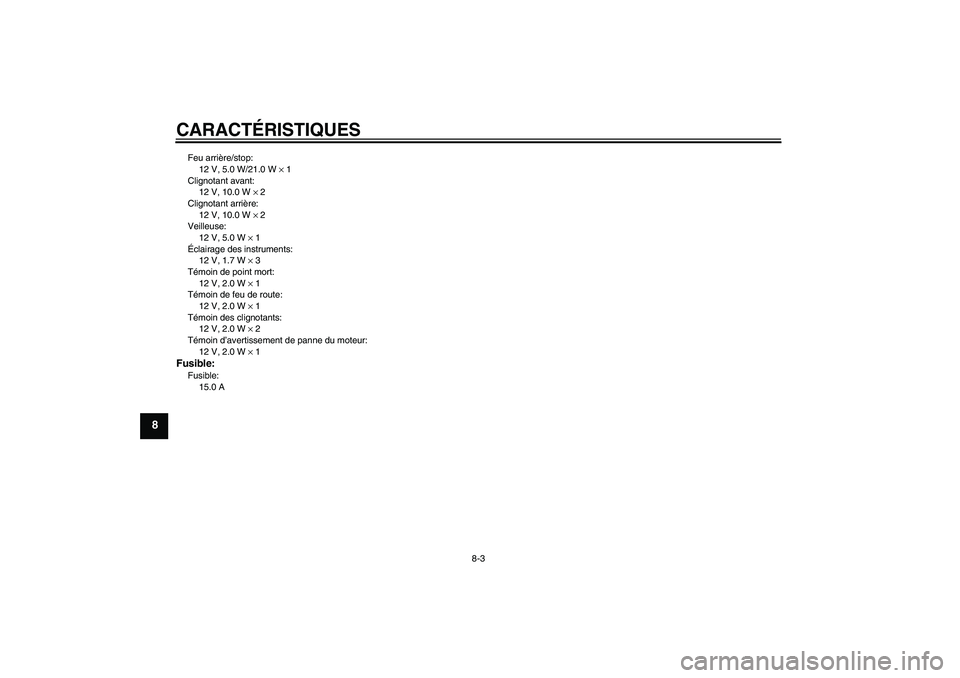

Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage des instruments:
12 V, 1.7 W × 3
Témoin de point mort:
12 V, 2.0 W × 1
Témoin de feu de route:
12 V, 2.0 W × 1
Témoin des clignotants:
12 V, 2.0 W × 2
Témoin d’avertissement de panne du moteur:
12 V, 2.0 W × 1Fusible:Fusible:
15.0 A
U51DF0F0.book Page 3 Friday, October 30, 2009 4:08 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9

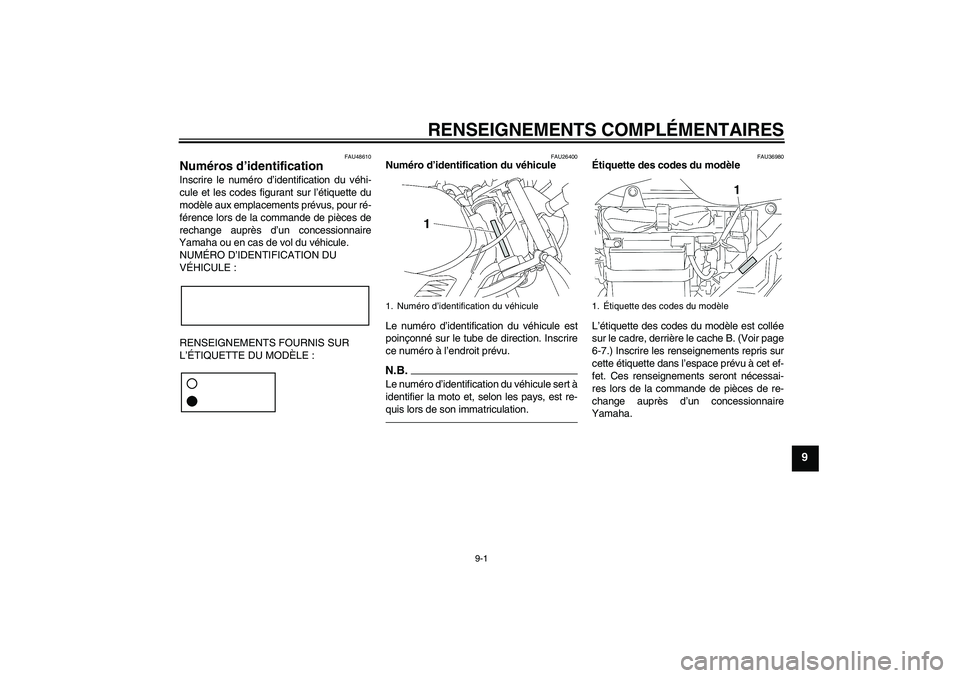

FAU48610
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU36980
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, derrière le cache B. (Voir page
6-7.) Inscrire les renseignements repris sur
cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessai-
res lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U51DF0F0.book Page 1 Friday, October 30, 2009 4:08 PM

INDEXAAvertisseur, contacteur ........................... 3-4BBatterie.................................................. 6-27
Béquille latérale .................................... 3-10
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-25
Bougie, contrôle ...................................... 6-8
Bras oscillant, lubrification des pivots ... 6-25CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............. 6-23
Caches, dépose et repose ...................... 6-7
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-7
Carburant, économies............................. 5-3
Carburant, jauge de niveau..................... 3-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-22
Chaîne de transmission, tension........... 6-21
Clignotant, remplacement d’une
ampoule .............................................. 6-31
Clignotants, contacteur ........................... 3-4
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-4
Combinés ressort-amortisseur,
réglage.................................................. 3-9
Compte-tours .......................................... 3-3
Compteur de vitesse ............................... 3-3
Contacteur à clé/antivol .......................... 3-1
Coupe-circuit d’allumage ...................... 3-10DDémarrage du moteur ............................. 5-1
Démarreur, contacteur ............................ 3-4Dépannage, schéma de diagnostic ...... 6-37
Direction, contrôle................................. 6-26
EEmbrayage, levier................................... 3-5
Embrayage, réglage de la garde du
levier................................................... 6-16
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-2
Entretiens et graissages périodiques ..... 6-3
Étiquette des codes du modèle .............. 9-1FFeu arrière/stop, remplacement d’une
ampoule ............................................. 6-31
Feu stop, contacteurs ........................... 6-18
Filtre à air, nettoyage de l’élément ....... 6-11
Fourche, contrôle.................................. 6-26
Frein avant, contrôle de la garde du
levier................................................... 6-17
Frein, levier ............................................. 3-5
Frein, pédale........................................... 3-6
Frein, réglage de la garde de la
pédale ................................................ 6-17
Fusible, remplacement ......................... 6-28HHuile moteur ......................................... 6-10IInverseur feu de route/feu de
croisement............................................ 3-4JJeu des soupapes ................................ 6-14KKick ......................................................... 3-9
LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-24
Liquide de frein, changement ................ 6-20
Liquide de frein, contrôle du niveau ...... 6-19NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-2
Pannes, diagnostic ................................ 6-36
Pédale de frein, contrôle et
lubrification.......................................... 6-24
Phare, remplacement d’une ampoule ... 6-29
Pièces de couleur mate........................... 7-1
Plaquettes et mâchoires de frein,
contrôle ............................................... 6-19
Pneus .................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-23
Porte-bagages....................................... 3-10
Pots catalytiques ..................................... 3-8RRalenti du moteur, contrôle ................... 6-13
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-6
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-34
Roue avant ............................................ 6-32
Roues .................................................... 6-16
Roulements de roue, contrôle ............... 6-27SSécurité................................................... 1-1
Sélecteur ................................................. 3-5
Sélecteur, contrôle ................................ 6-18
U51DF0F0.book Page 1 Friday, October 30, 2009 4:08 PM

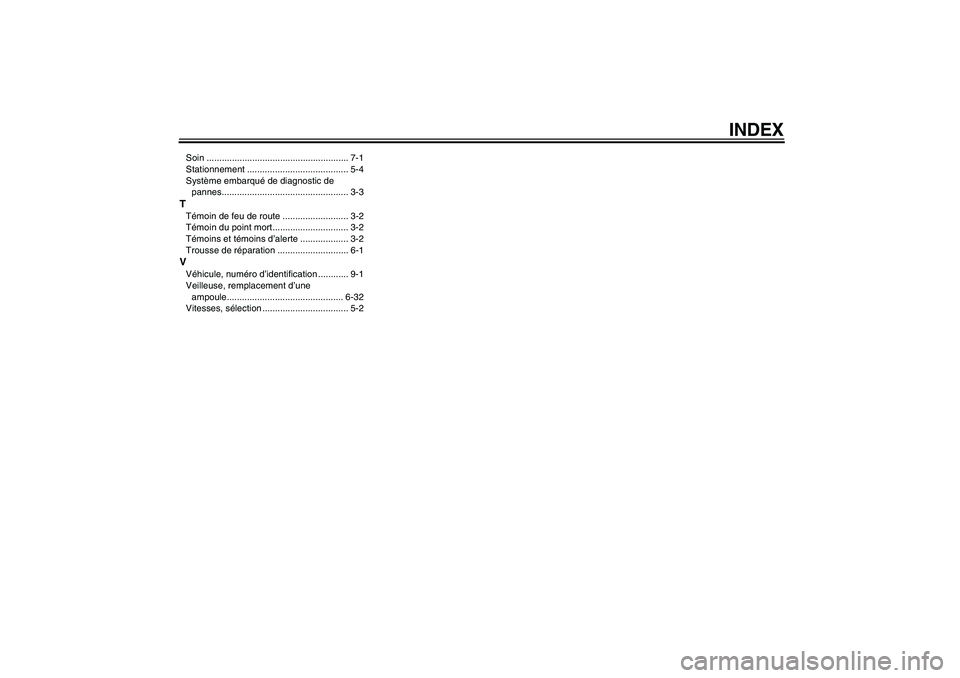

INDEX
Soin ........................................................ 7-1
Stationnement ........................................ 5-4
Système embarqué de diagnostic de
pannes.................................................. 3-3TTémoin de feu de route .......................... 3-2
Témoin du point mort.............................. 3-2
Témoins et témoins d’alerte ................... 3-2
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-32
Vitesses, sélection .................................. 5-2
U51DF0F0.book Page 2 Friday, October 30, 2009 4:08 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
