MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU23112
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
HAU23142

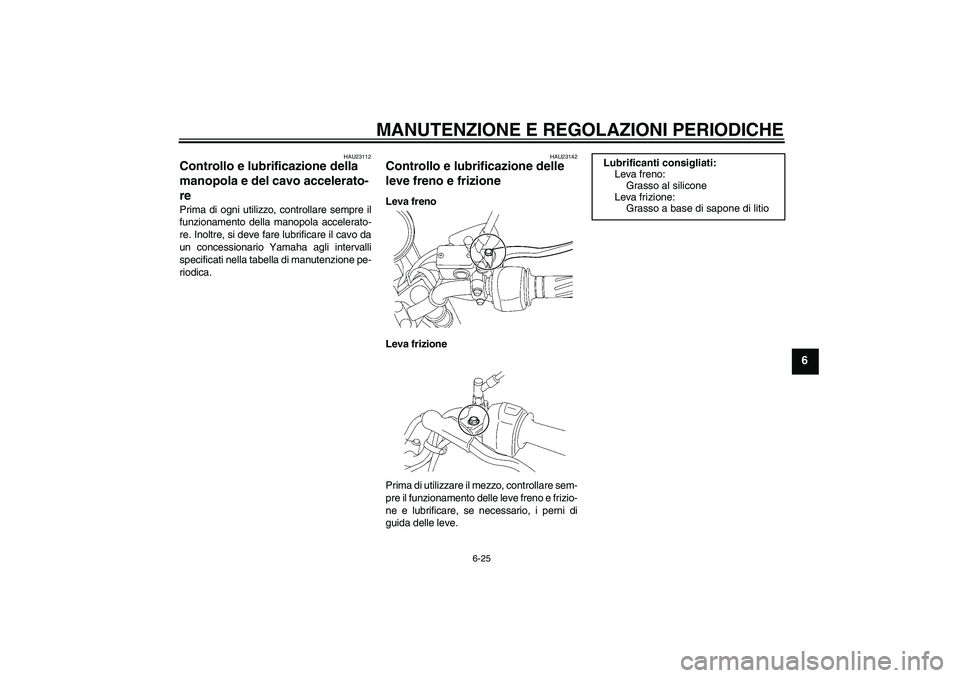

Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U51DH0H0.book Page 25 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU23182

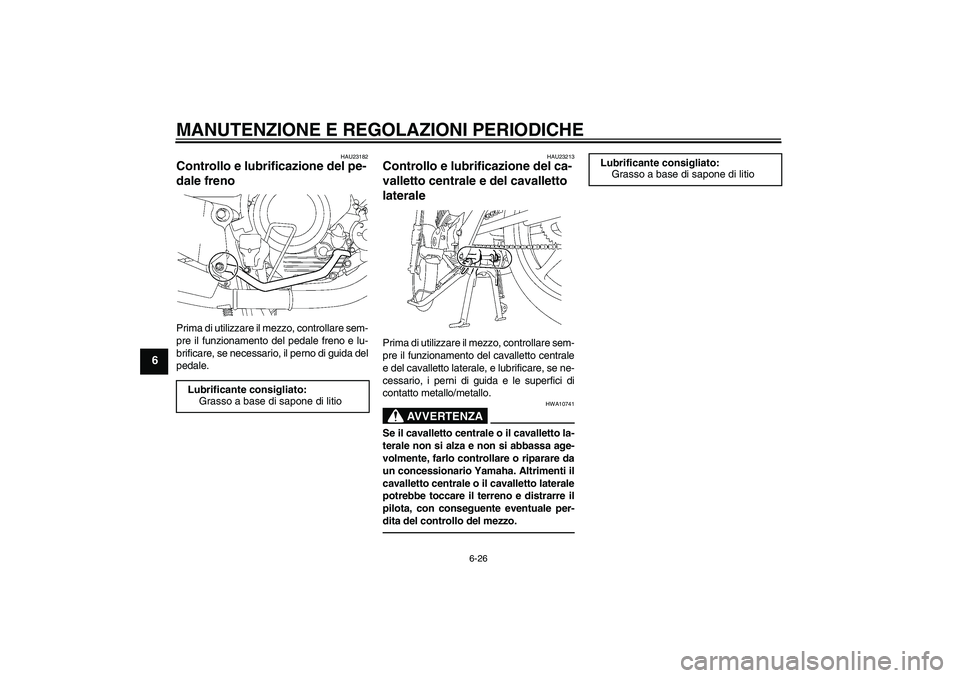

Controllo e lubrificazione del pe-
dale freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale freno e lu-
brificare, se necessario, il perno di guida del
pedale.
HAU23213
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U51DH0H0.book Page 26 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAUM1651
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U51DH0H0.book Page 27 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU45511
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU23385
Batteria La batteria si trova dietro al pannello B. (Ve-
dere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.ATTENZIONE
HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)123
U51DH0H0.book Page 28 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6

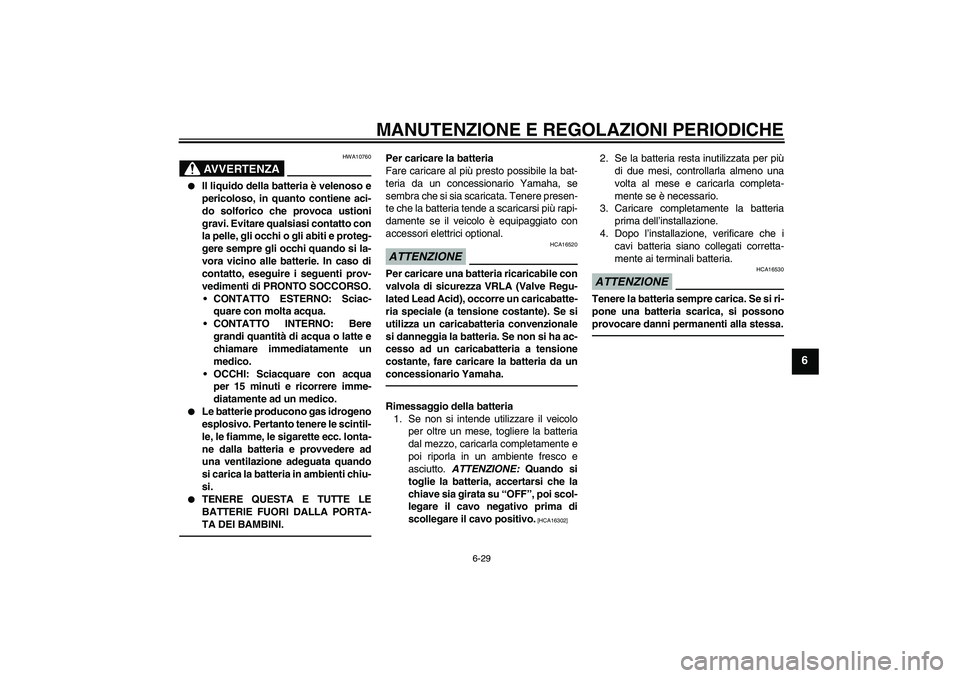

AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da un
concessionario Yamaha.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
U51DH0H0.book Page 29 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU43213

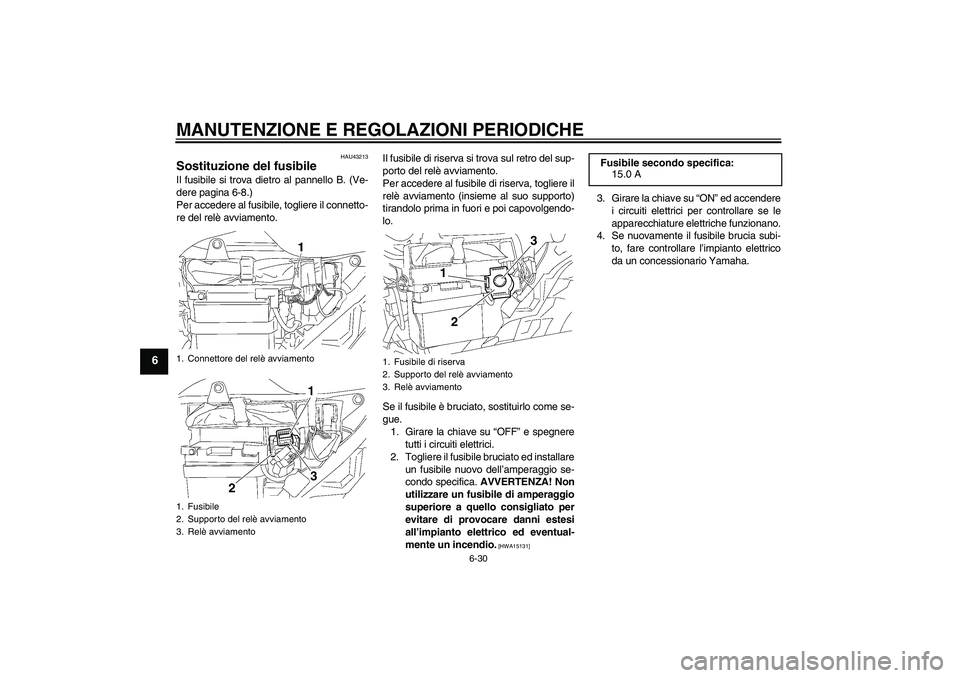

Sostituzione del fusibile Il fusibile si trova dietro al pannello B. (Ve-
dere pagina 6-8.)
Per accedere al fusibile, togliere il connetto-
re del relè avviamento.Il fusibile di riserva si trova sul retro del sup-
porto del relè avviamento.
Per accedere al fusibile di riserva, togliere il
relè avviamento (insieme al suo supporto)
tirandolo prima in fuori e poi capovolgendo-
lo.
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Connettore del relè avviamento
1. Fusibile
2. Supporto del relè avviamento
3. Relè avviamento
1
23
1. Fusibile di riserva
2. Supporto del relè avviamento
3. Relè avviamento
1
23
Fusibile secondo specifica:
15.0 A
U51DH0H0.book Page 30 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAU23783

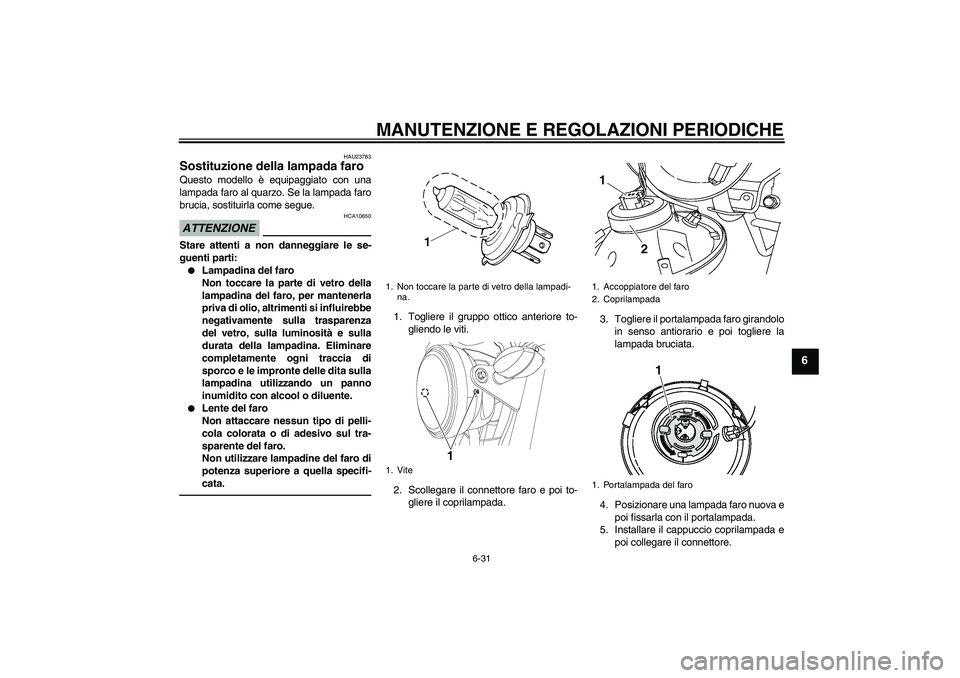

Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Togliere il portalampada faro girandolo
in senso antiorario e poi togliere la
lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
1
1. Accoppiatore del faro
2. Coprilampada
1. Portalampada del faro1
2
1
U51DH0H0.book Page 31 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
6. Installare il gruppo ottico anteriore in-
stallando le viti.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24133
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la lente fanalino posterio-
re/stop togliendo le viti.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
