2010 YAMAHA YBR125 Manuale duso (in Italian)

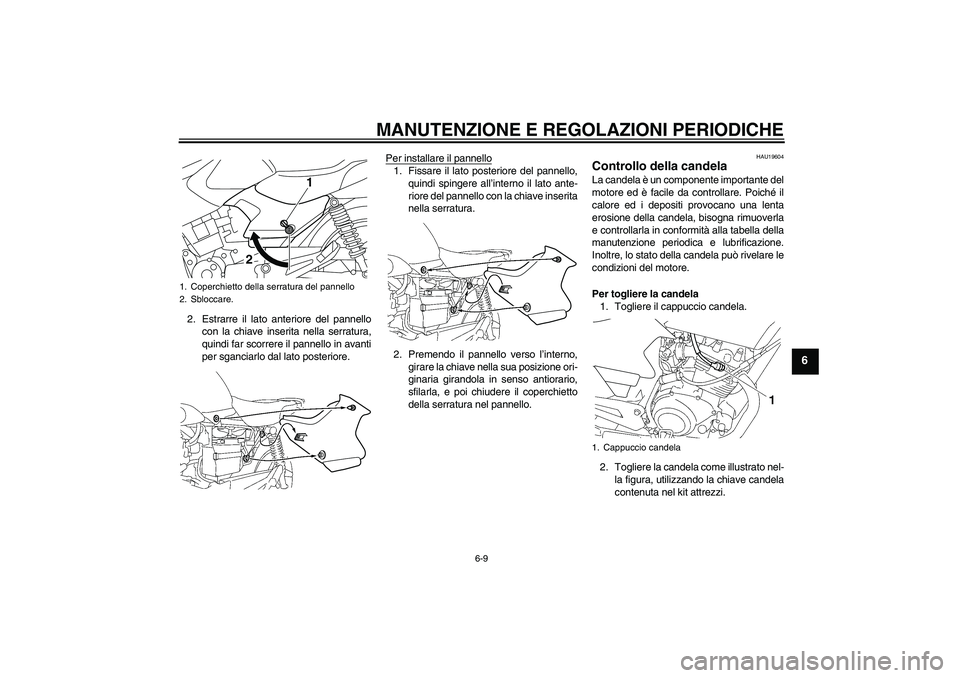

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
2. Estrarre il lato anteriore del pannello
con la chiave inserita nella serratura,
quindi far scorrere il pannello in avanti
per sganciarlo dal lato posteriore.Per installare il pannello
1. Fissare il lato posteriore del pannello,
quindi spingere all’interno il lato ante-
riore del pannello con la chiave inserita
nella serratura.
2. Premendo il pannello verso l’interno,
girare la chiave nella sua posizione ori-
ginaria girandola in senso antiorario,
sfilarla, e poi chiudere il coperchietto
della serratura nel pannello.
HAU19604
Controllo della candela La candela è un componente importante del
motore ed è facile da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione della candela, bisogna rimuoverla
e controllarla in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato della candela può rivelare le
condizioni del motore.
Per togliere la candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.
1. Coperchietto della serratura del pannello
2. Sbloccare.
1
2
1. Cappuccio candela
U51DH0H0.book Page 9 Monday, November 2, 2009 9:17 AM

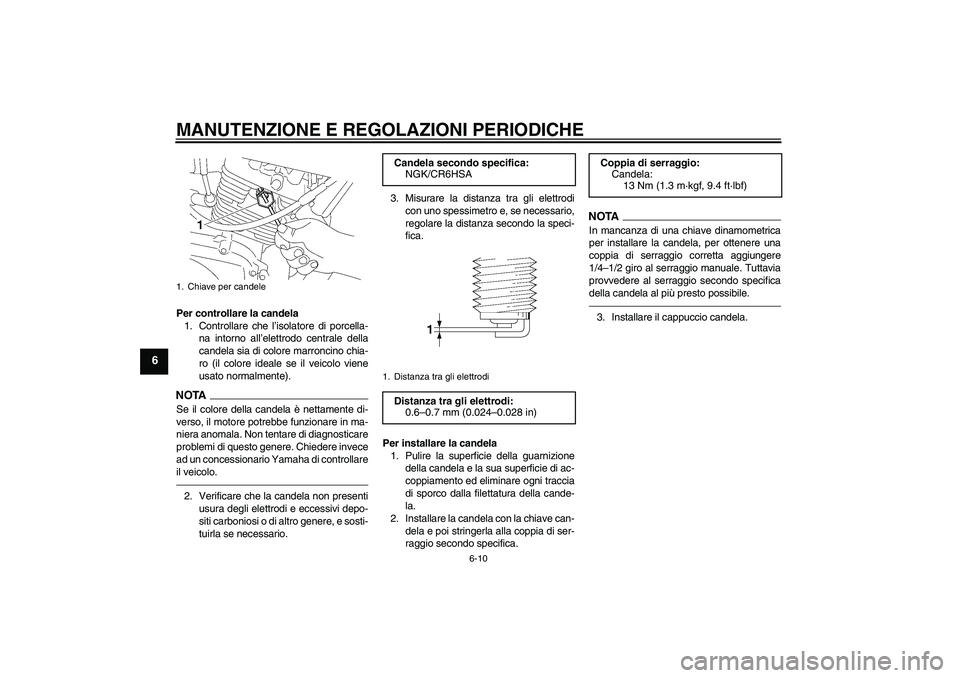

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).NOTA
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllare
il veicolo.2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e sosti-
tuirla se necessario.3. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
Per installare la candela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
1. Chiave per candele
Candela secondo specifica:
NGK/CR6HSA1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U51DH0H0.book Page 10 Monday, November 2, 2009 9:17 AM

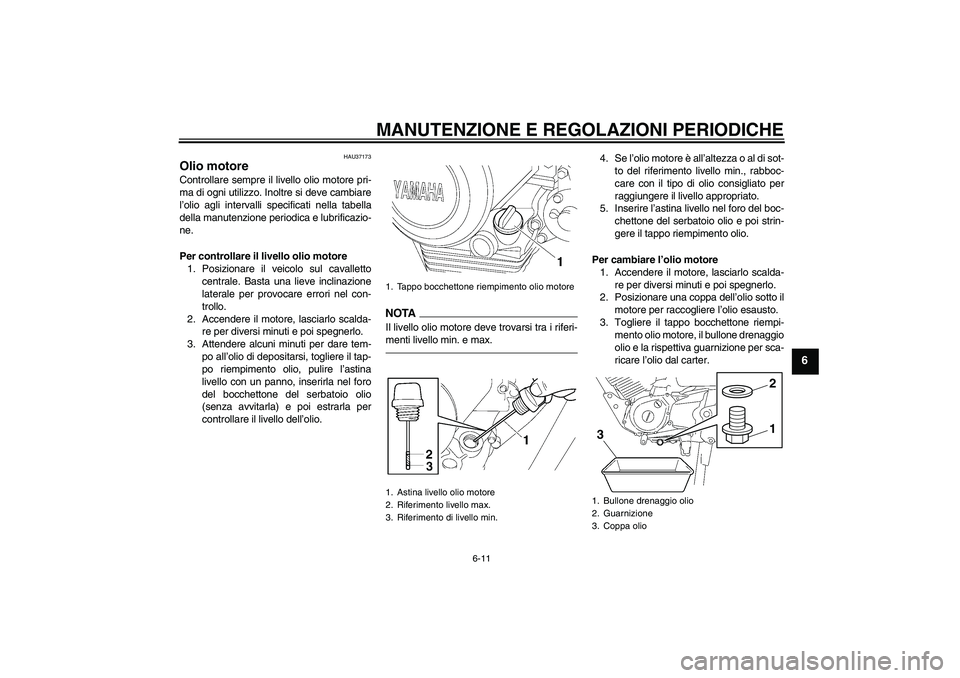

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
HAU37173
Olio motore Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Inoltre si deve cambiare
l’olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
Per cambiare l’olio motore
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
1. Tappo bocchettone riempimento olio motore
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Bullone drenaggio olio
2. Guarnizione
3. Coppa olio
1
3
2
U51DH0H0.book Page 11 Monday, November 2, 2009 9:17 AM

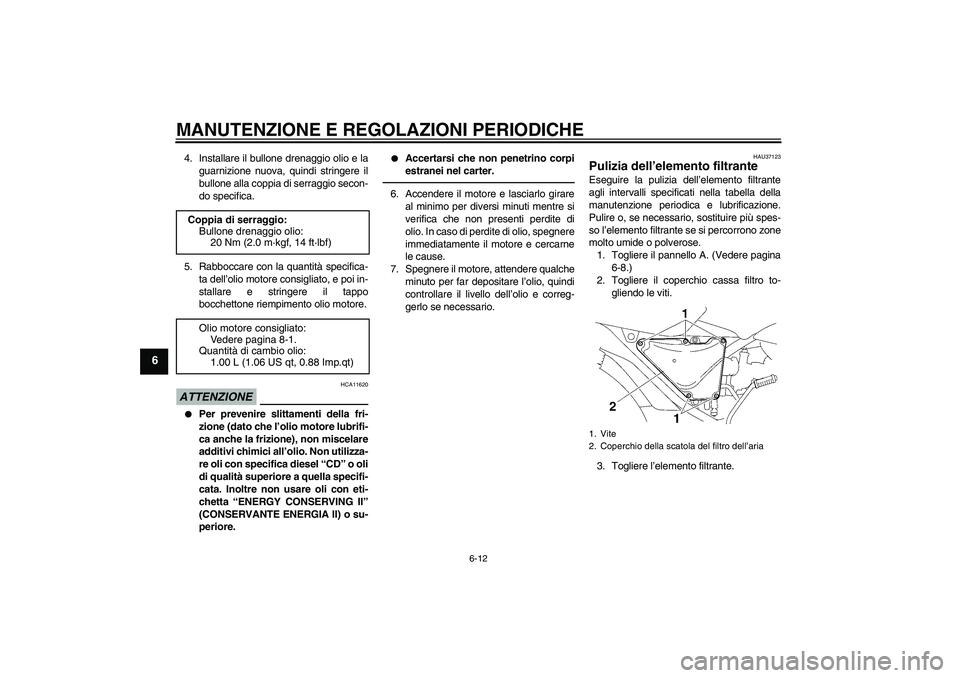

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
4. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
5. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, e poi in-
stallare e stringere il tappo
bocchettone riempimento olio motore.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
6. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
7. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU37123
Pulizia dell’elemento filtrante Eseguire la pulizia dell’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Pulire o, se necessario, sostituire più spes-
so l’elemento filtrante se si percorrono zone
molto umide o polverose.
1. Togliere il pannello A. (Vedere pagina
6-8.)
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Togliere l’elemento filtrante. Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)1. Vite
2. Coperchio della scatola del filtro dell’aria
U51DH0H0.book Page 12 Monday, November 2, 2009 9:17 AM

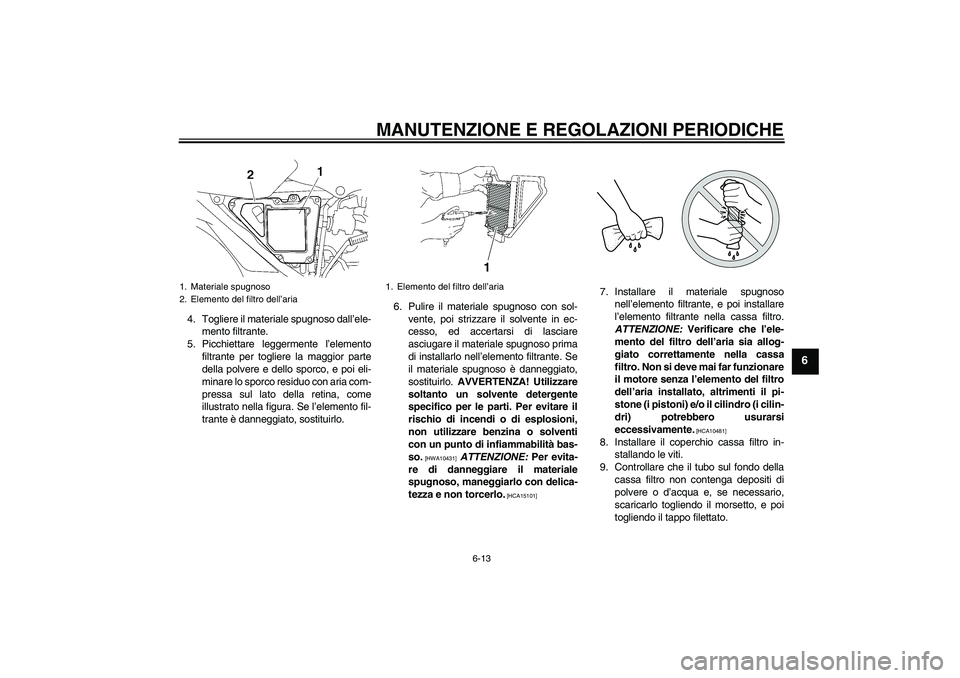

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
4. Togliere il materiale spugnoso dall’ele-
mento filtrante.
5. Picchiettare leggermente l’elemento
filtrante per togliere la maggior parte
della polvere e dello sporco, e poi eli-
minare lo sporco residuo con aria com-
pressa sul lato della retina, come
illustrato nella figura. Se l’elemento fil-
trante è danneggiato, sostituirlo.6. Pulire il materiale spugnoso con sol-
vente, poi strizzare il solvente in ec-
cesso, ed accertarsi di lasciare
asciugare il materiale spugnoso prima
di installarlo nell’elemento filtrante. Se
il materiale spugnoso è danneggiato,
sostituirlo. AVVERTENZA! Utilizzare
soltanto un solvente detergente
specifico per le parti. Per evitare il
rischio di incendi o di esplosioni,
non utilizzare benzina o solventi
con un punto di infiammabilità bas-
so.
[HWA10431]
ATTENZIONE: Per evita-
re di danneggiare il materiale
spugnoso, maneggiarlo con delica-
tezza e non torcerlo.
[HCA15101]
7. Installare il materiale spugnoso
nell’elemento filtrante, e poi installare
l’elemento filtrante nella cassa filtro.
ATTENZIONE: Verificare che l’ele-
mento del filtro dell’aria sia allog-
giato correttamente nella cassa
filtro. Non si deve mai far funzionare
il motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsi
eccessivamente.
[HCA10481]
8. Installare il coperchio cassa filtro in-
stallando le viti.
9. Controllare che il tubo sul fondo della
cassa filtro non contenga depositi di
polvere o d’acqua e, se necessario,
scaricarlo togliendo il morsetto, e poi
togliendo il tappo filettato.
1. Materiale spugnoso
2. Elemento del filtro dell’aria
1. Elemento del filtro dell’aria
1
U51DH0H0.book Page 13 Monday, November 2, 2009 9:17 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
10. Installare il tappo nel tubo di ispezione
e poi installare la fascetta.
11. Installare il pannello.
HAU44734
Controllo del regime del minimo Controllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21383
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–7.0 mm (0.12–0.28 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
del cavo dell’acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
1. Morsetto
2. Tappo del tubo ispezione del filtro dell’aria
Regime del minimo:
1300–1500 giri/min.
1. Gioco del cavo dell’acceleratore
1
U51DH0H0.book Page 14 Monday, November 2, 2009 9:17 AM

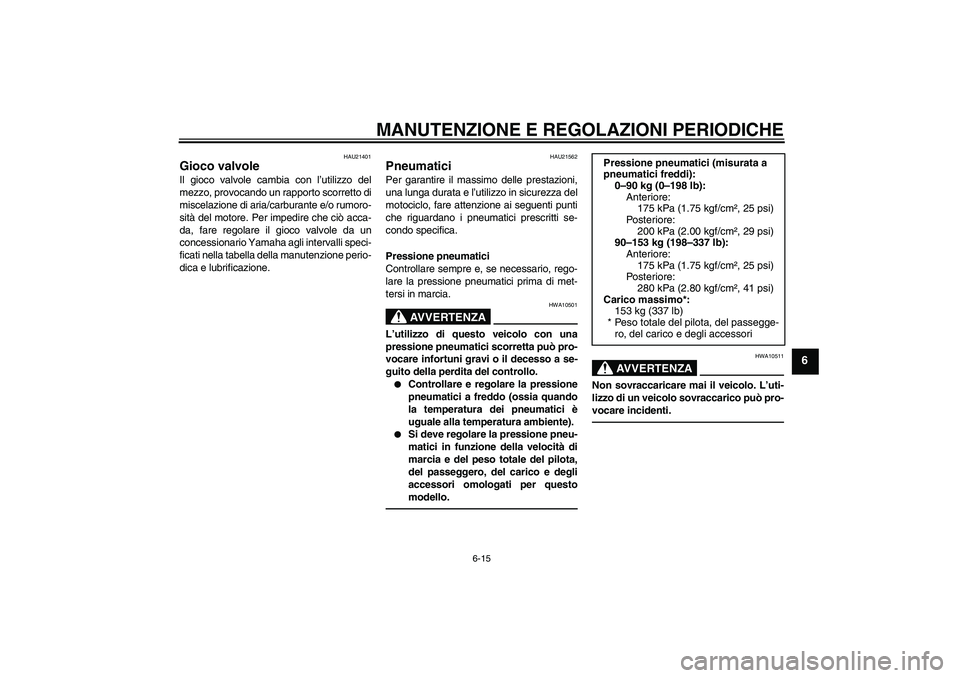

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21562
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Po st e r io r e:
200 kPa (2.00 kgf/cm², 29 psi)
90–153 kg (198–337 lb):
Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Po st e r io r e:
280 kPa (2.80 kgf/cm², 41 psi)
Carico massimo*:
153 kg (337 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U51DH0H0.book Page 15 Monday, November 2, 2009 9:17 AM

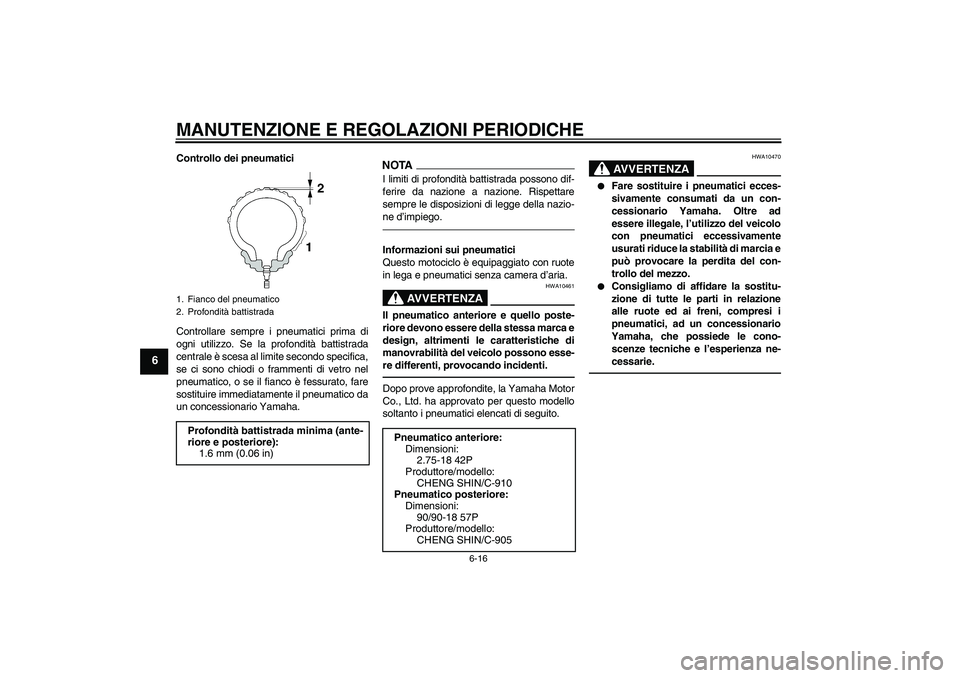

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria.
AVVERTENZA
HWA10461
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
2.75-18 42P
Produttore/modello:
CHENG SHIN/C-910
Pneumatico posteriore:
Dimensioni:
90/90-18 57P
Produttore/modello:
CHENG SHIN/C-905
U51DH0H0.book Page 16 Monday, November 2, 2009 9:17 AM
