ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3
GAU49451
Nebenverbraucheranschluss-
Buchse ACHTUNG
GCA15431
Das über den Nebenverbraucheran-
schluss angeschlossene Zubeh ör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 30 W (2.5 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batterie
sich entladen.
WARNUNG
GWA14360
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendet
wird.Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss ausgestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubeh ör
kann benutzt werden, sobald sich der Z ünd-
schl üssel in der Position “ON ” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist. Um den Nebenverbraucheranschluss zu
benutzen
1. Den Schl üssel auf “OFF” drehen.
2. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
3. Das Zubeh ör ausschalten.
4. Den Zubeh örstecker in den Nebenver-
braucheranschluss stecken. 5. Den Schl
üssel auf “ON ” drehen und
den Motor starten. (Siehe Seite 5-1.)
6. Das Zubeh ör einschalten.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
11
U23PG0G0.book Page 35 Friday, March 5, 2010 11:13 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs ü berprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgef ührt, erh öht sich die Gefahr eines Unfalls oder ei-
ner Besch ädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überpr üfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PR ÜFPUNKT KONTROLLEN SEITE
Kraftstoff
Kraftstoffstand im Tank pr üfen .
 Ggf. tanken.
 Kraftstoffleitung auf Lecks überpr üfen.
 Den Kraftstofftank-Bel üftungsschlauch/ Überlaufschlauch auf Risse und Sch äden
pr üfen und den Schlauchanschluss kontrollieren. 3-23, 3-24
Motor öl Ö
lstand im Öltank pr üfen.
 Ggf. Ö l der empfohlenen Sorte zum vorgeschriebenen Stand hinzuf ügen.
 Fahrzeug auf Öllecks kontrollieren. 6-11
Achsantriebsö l Fahrzeug auf Öllecks kontrollieren. 6-14
K ühlflü ssigkeit
Den Fl üssigkeitsstand im K ühlflü ssigkeits-Ausgleichsbeh älter pr üfen.
 Ggf. K ühlfl üssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
f ü gen.
 Kü hlsystem auf Lecks kontrollieren. 6-15
U23PG0G0.book Page 1 Friday, March 5, 2010 11:13 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
Vorderradbremse
Funktion pr üfen.
 Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entl üften lassen.
 Die Bremsbel äge auf Verschlei ß kontrollieren.
 Ersetzen, falls nö tig.
 Den Fl üssigkeitsstand im Ausgleichsbeh älter pr üfen.
 Ggf. Bremsfl üssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zuf ügen.
 Hydrauliksystem auf Lecks kontrollieren. 6-21, 6-22
Hinterradbremse
Funktion pr üfen.
 Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entl üften lassen.
 Die Bremsbel äge auf Verschlei ß kontrollieren.
 Ersetzen, falls nö tig.
 Den Fl üssigkeitsstand im Ausgleichsbeh älter pr üfen.
 Ggf. Bremsfl üssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zuf ügen.
 Hydrauliksystem auf Lecks kontrollieren. 6-21, 6-22
Kupplung
Funktion pr üfen.
 Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entl üften lassen.
 Hydrauliksystem auf Lecks kontrollieren. 6-20
Gasdrehgriff
Sicherstellen, dass er reibungslos funktioniert.
 Seilzugspiel kontrollieren.
 Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgeh äuse schmieren lassen. 6-17, 6-24
Steuerungs-Seilz üge
Sicherstellen, dass er reibungslos funktioniert.
 Ggf. schmieren. 6-23
R äder und Reifen
Auf Besch ädigung kontrollieren.
 Den Zustand der Reifen und die Profiltiefe pr üfen.
 Luftdruck kontrollieren.
 Korrigieren, falls n ötig. 6-18, 6-20
PR
ÜFPUNKT KONTROLLEN SEITE
U23PG0G0.book Page 2 Friday, March 5, 2010 11:13 AM

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
Brems- und Schaltpedale
Sicherstellen, dass er reibungslos funktioniert.
 Ggf. die Drehpunkte der Pedale schmieren. 6-24
Brems- und Kupplungshebel
Sicherstellen, dass er reibungslos funktioniert.
 Ggf. die Drehpunkte der Hebel schmieren. 6-25
Hauptst änder, Seitenst änder
Sicherstellen, dass er reibungslos funktioniert.
 Ggf. Drehpunkte schmieren. 6-25
Fahrgestellhalterungen
Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
 Ggf. festziehen. —
Instrumente, Lichter, Signale
und Schalter
Funktion pr üfen.
 Korrigieren, falls nö tig. —
Seitenst änderschalter
Funktion des Z ündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
 Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerkstatt
überpr üfen lassen. 3-33
PR
ÜFPUNKT KONTROLLEN SEITE
U23PG0G0.book Page 3 Friday, March 5, 2010 11:13 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-H ändler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unf ällen oder Verletzungen in
Folge davon.
GAU48710
HINWEISZur Ausstattung dieses Modell geh ören:

ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schl üssel auf “ OFF” und danach auf
“ ON ” drehen, um den Fehlercode zu
l ö schen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Dr ücken des Starterschalters angelas-
sen wird.


ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. Dr ücken
Sie, wenn der Motor sich ausschaltet,
einfach den Starterschalter, um den
Motor neu zu starten.
GAU49540
Motor anlassen Da das Fahrzeug mit einem Z ündunterbre-
chungs- und Anlasssperrschalter-System
ausger üstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erf üllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muss der
Seitenst änder hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-33.
1. Den Z ündschl üssel auf “ON ” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlö schen.

Ölstand-Warnleuchte


Motorst örungs-Warnleuchte


K ühlfl üssigkeitstemperatur-
Warnleuchte


ABS-Warnleuchte


Kontroll-/Warnleuchte des Trakti-
onskontrollsystems


Anzeigeleuchte des Wegfahr-
sperren-Systems
U23PG0G0.book Page 1 Friday, March 5, 2010 11:13 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5

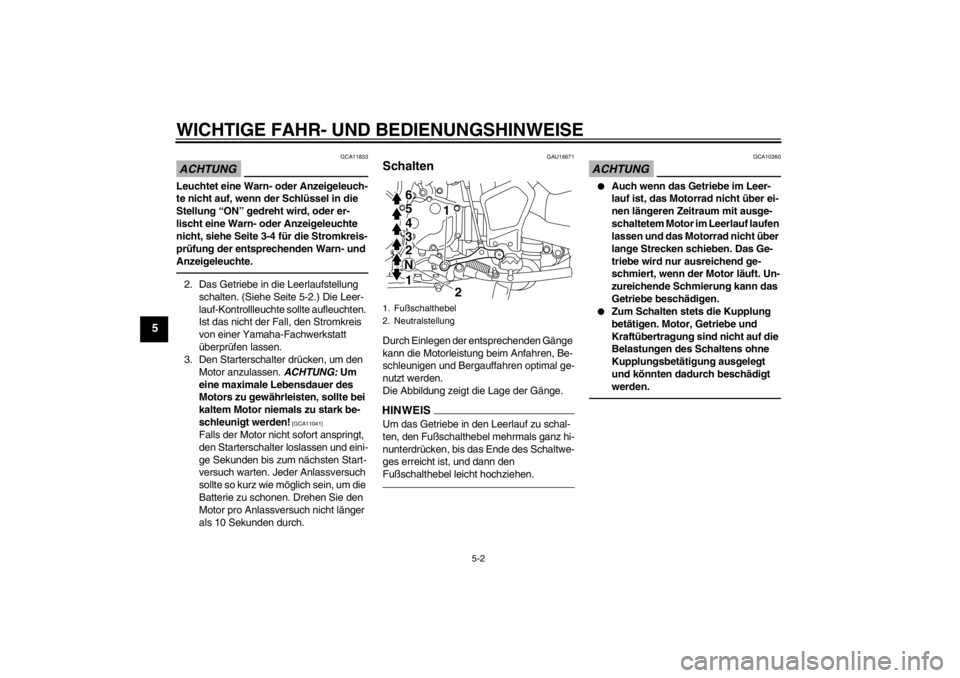

ACHTUNG
GCA11833
Leuchtet eine Warn- oder Anzeigeleuch-
te nicht auf, wenn der Schlüssel in die
Stellung “ ON” gedreht wird, oder er-
lischt eine Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 f ür die Stromkreis-
pr üfung der entsprechenden Warn- und
Anzeigeleuchte.2. Das Getriebe in die Leerlaufstellung schalten. (Siehe Seite 5-2.) Die Leer-
lauf-Kontrollleuchte sollte aufleuchten.
Ist das nicht der Fall, den Stromkreis
von einer Yamaha-Fachwerkstatt
überpr üfen lassen.
3. Den Starterschalter dr ücken, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gew ährleisten, sollte bei
kaltem Motor niemals zu stark be-
schleunigt werden!
[GCA11041]
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum n ächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie m öglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht l änger
als 10 Sekunden durch.
GAU16671
Schalten Durch Einlegen der entsprechenden G änge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der G änge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fuß schalthebel mehrmals ganz hi-
nunterdr ücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den
Fu ßschalthebel leicht hochziehen.
ACHTUNG
GCA10260


Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen lä ngeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor l äuft. Un-
zureichende Schmierung kann das
Getriebe besch ädigen.


Zum Schalten stets die Kupplung
bet ätigen. Motor, Getriebe und
Kraft übertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbet ätigung ausgelegt
und k önnten dadurch beschä digt
werden.
1. Fuß schalthebel
2. Neutralstellung
1
2
654321N
U23PG0G0.book Page 2 Friday, March 5, 2010 11:13 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16810
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unn öti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen fr üh in den
n ä chsten Gang schalten und hohe
Drehzahlen vermeiden.


Zwischengas beim Herunterschalten
und unnö tig hohe Drehzahlen ohne
Last vermeiden.


Bei lä ngeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend f ür die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgf ältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf w ährend
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, l ängeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind w ährend dieser Periode zu vermeiden.
GAU17123
0–1000 km (0 –600 mi)
Dauerdrehzahlen über 3900 U/min vermei-
den. ACHTUNG: Nach 1000 km (600 mi)
m üssen das Motor öl und das Achsge-
triebe öl sowie die Ölfilterpatrone bzw.
der Filtereinsatz gewechselt werden.

[GCA10332]
1000– 1600 km (600 –1000 mi)
Dauerdrehzahlen ü ber 4700 U/min vermei-
den. Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10310


Drehzahlen im roten Bereich grund-
s
ätzlich vermeiden.


Bei Motorst örungen w ährend der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
pr üfen lassen.
U23PG0G0.book Page 3 Friday, March 5, 2010 11:13 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschl üssel abziehen.
WARNUNG
GWA10311


Motor und Auspuffanlage k önnen
sehr hei ß werden. Deshalb so par-
ken, dass Kinder oder Fu ßgänger
die hei ßen Teile nicht versehentlich
ber ühren und sich verbrennen k ön-
nen.


Das Fahrzeug nicht auf absch üssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhö hte Brandge-
fahr.


Nicht in der N ähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten k ön-
nen.
U23PG0G0.book Page 4 Friday, March 5, 2010 11:13 AM
