2010 YAMAHA VMAX Manuale duso (in Italian)

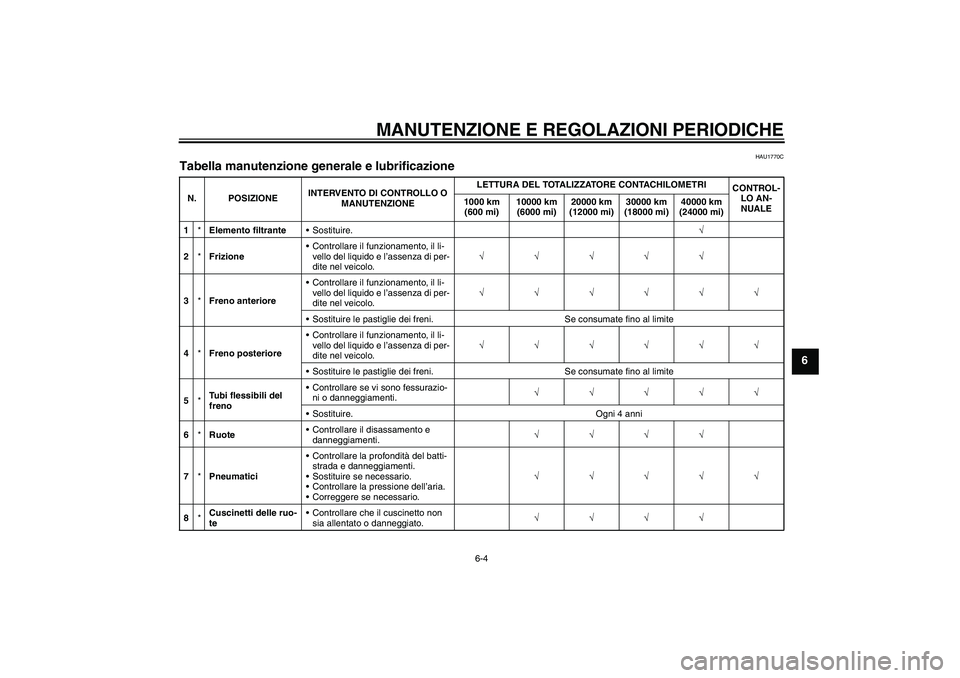

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770C
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Elemento filtranteSostituire.√
2*FrizioneControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√
3*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
5*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
6*RuoteControllare il disassamento e
danneggiamenti.√√√√
7*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
8*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
U2S3H1H0.book Page 4 Friday, August 7, 2009 9:30 AM

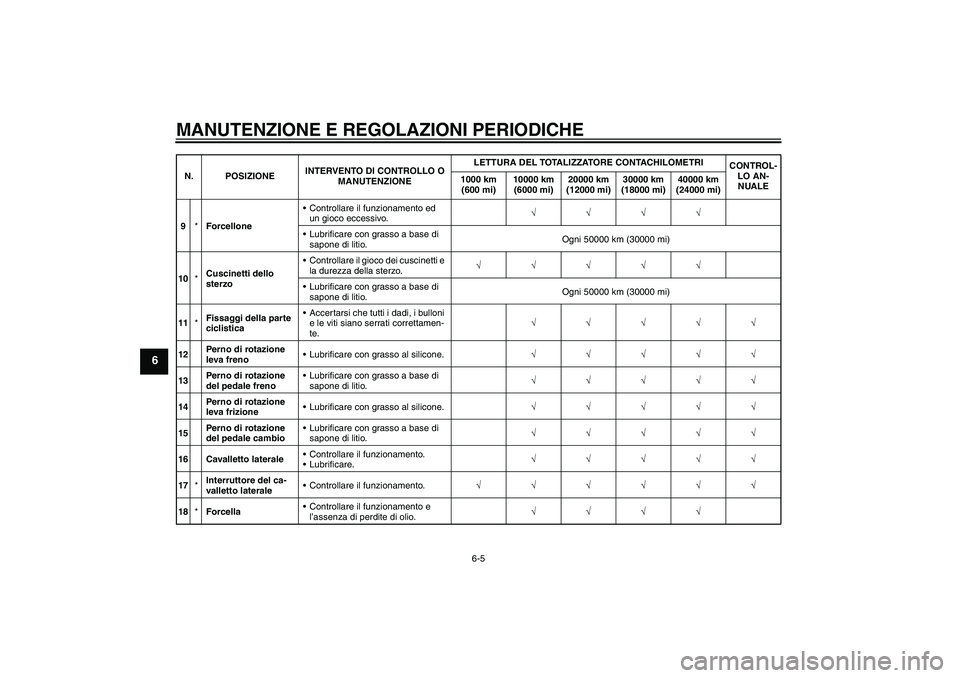

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
10*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
11*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
12Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
13Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
14Perno di rotazione
leva frizioneLubrificare con grasso al silicone.√√√√√
15Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
16 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√√
17*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
18*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3H1H0.book Page 5 Friday, August 7, 2009 9:30 AM

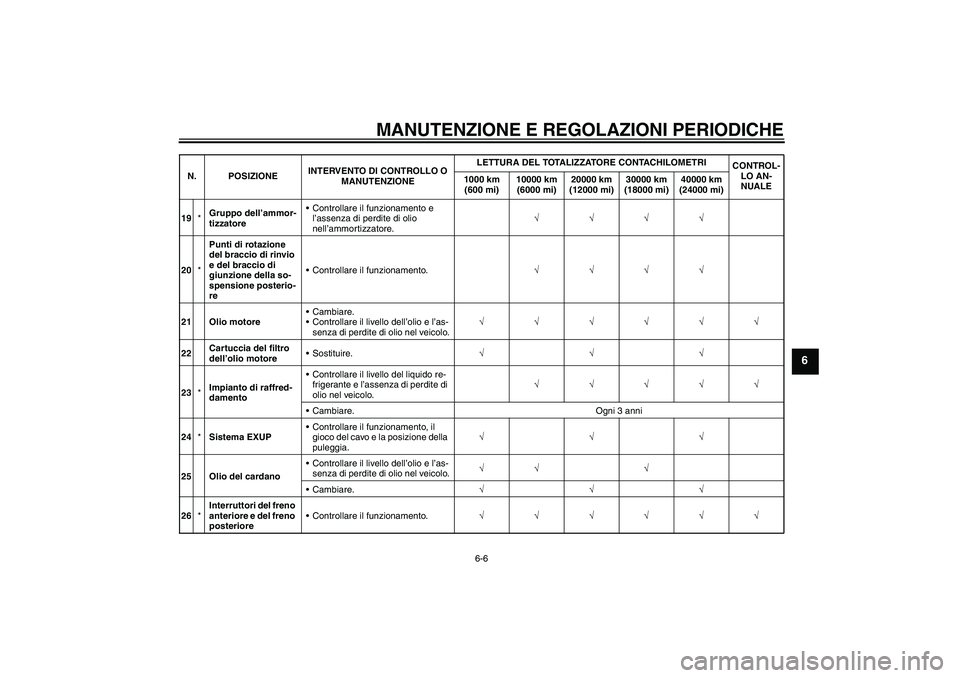

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
19*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
20*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
21 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
22Cartuccia del filtro
dell’olio motoreSostituire.√√√
23*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
24*Sistema EXUPControllare il funzionamento, il
gioco del cavo e la posizione della
puleggia.√√√
25 Olio del cardanoControllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√ √
Cambiare.√√√
26*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3H1H0.book Page 6 Friday, August 7, 2009 9:30 AM

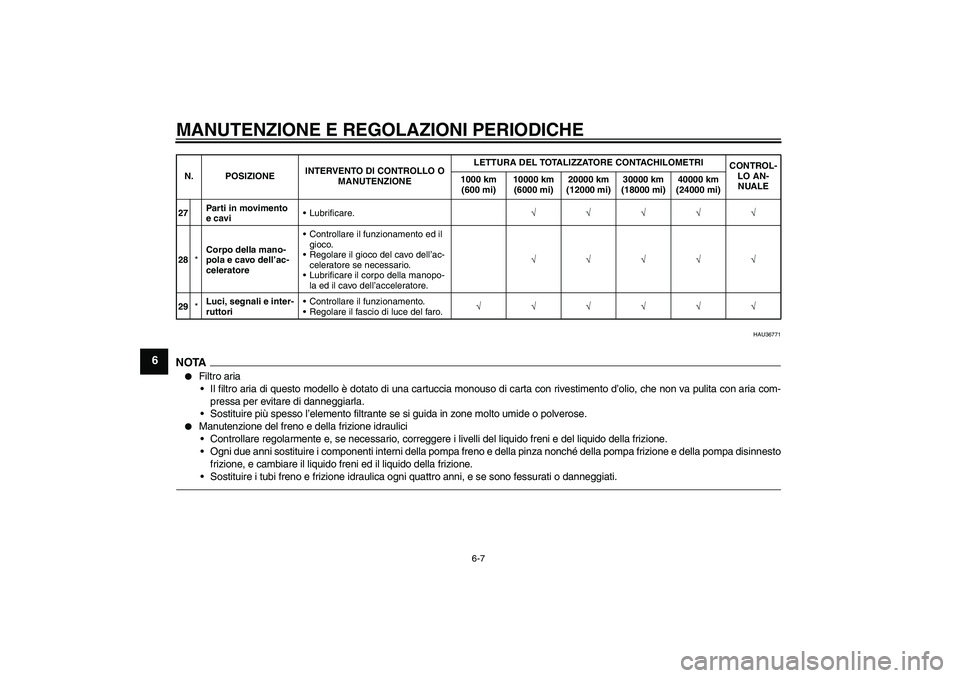

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU36771
NOTA

Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento filtrante se si guida in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido freni ed il liquido della frizione.
Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
27Parti in movimento
e caviLubrificare.√√√√√
28*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
29*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3H1H0.book Page 7 Friday, August 7, 2009 9:30 AM

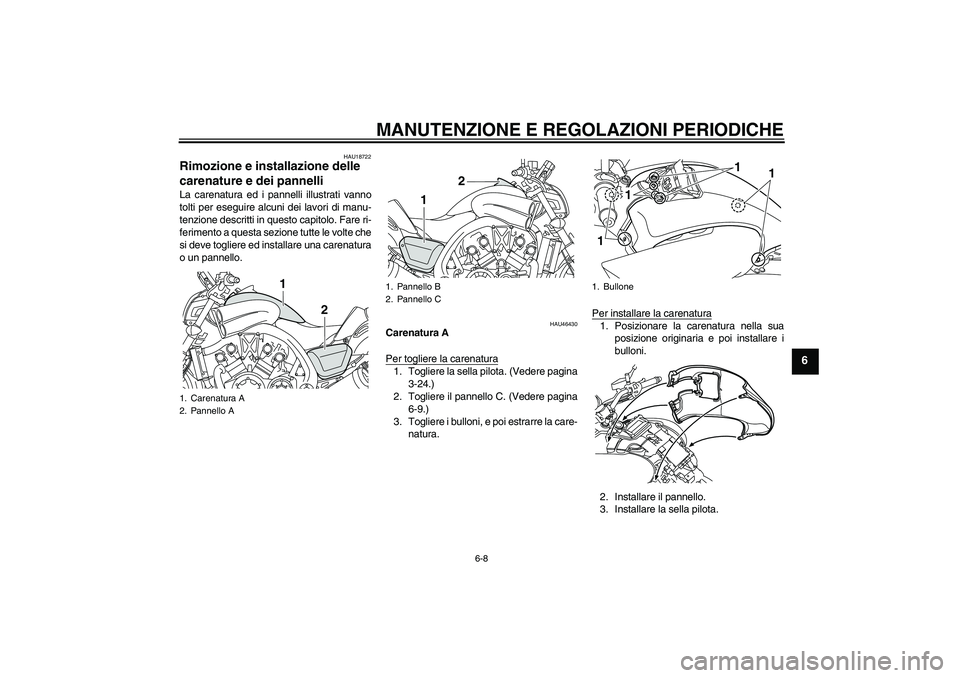

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18722
Rimozione e installazione delle
carenature e dei pannelli La carenatura ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
HAU46430
Carenatura A
Per togliere la carenatura1. Togliere la sella pilota. (Vedere pagina
3-24.)
2. Togliere il pannello C. (Vedere pagina
6-9.)
3. Togliere i bulloni, e poi estrarre la care-
natura.Per installare la carenatura
1. Posizionare la carenatura nella sua
posizione originaria e poi installare i
bulloni.
2. Installare il pannello.
3. Installare la sella pilota.
1. Carenatura A
2. Pannello A
1
2
1. Pannello B
2. Pannello C
1
2
1. Bullone11 1
1
U2S3H1H0.book Page 8 Friday, August 7, 2009 9:30 AM

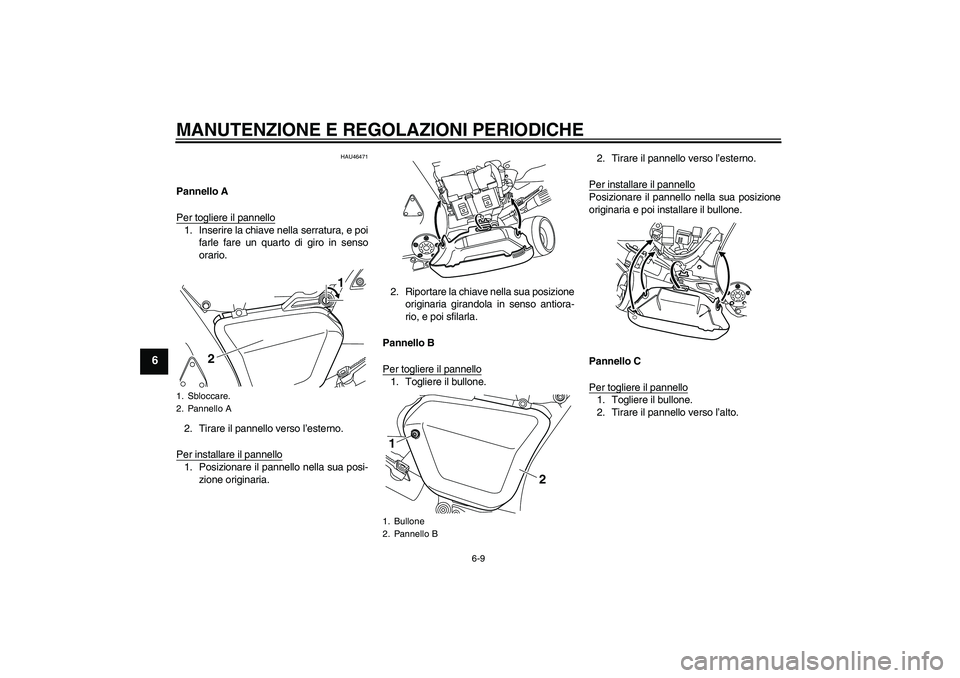

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU46471
Pannello A
Per togliere il pannello1. Inserire la chiave nella serratura, e poi
farle fare un quarto di giro in senso
orario.
2. Tirare il pannello verso l’esterno.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, e poi sfilarla.
Pannello B
Per togliere il pannello
1. Togliere il bullone.2. Tirare il pannello verso l’esterno.
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare il bullone.
Pannello C
Per togliere il pannello1. Togliere il bullone.
2. Tirare il pannello verso l’alto.
1. Sbloccare.
2. Pannello A
2
1
1. Bullone
2. Pannello B1
2
U2S3H1H0.book Page 9 Friday, August 7, 2009 9:30 AM

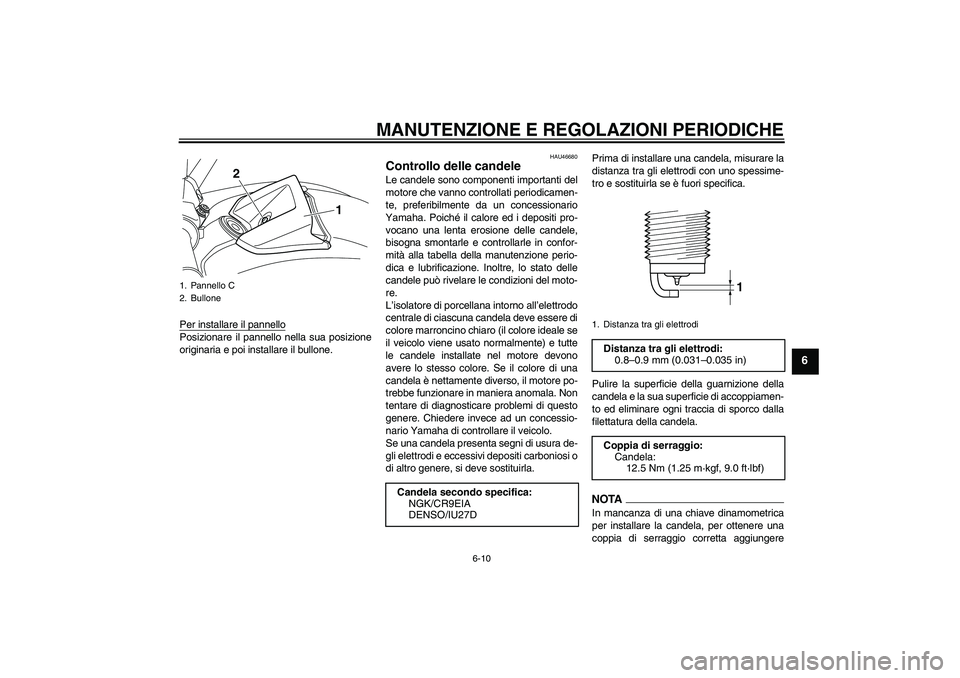

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare il bullone.
HAU46680
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e sostituirla se è fuori specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1. Pannello C
2. Bullone
1 2
Candela secondo specifica:
NGK/CR9EIA
DENSO/IU27D
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
U2S3H1H0.book Page 10 Friday, August 7, 2009 9:30 AM

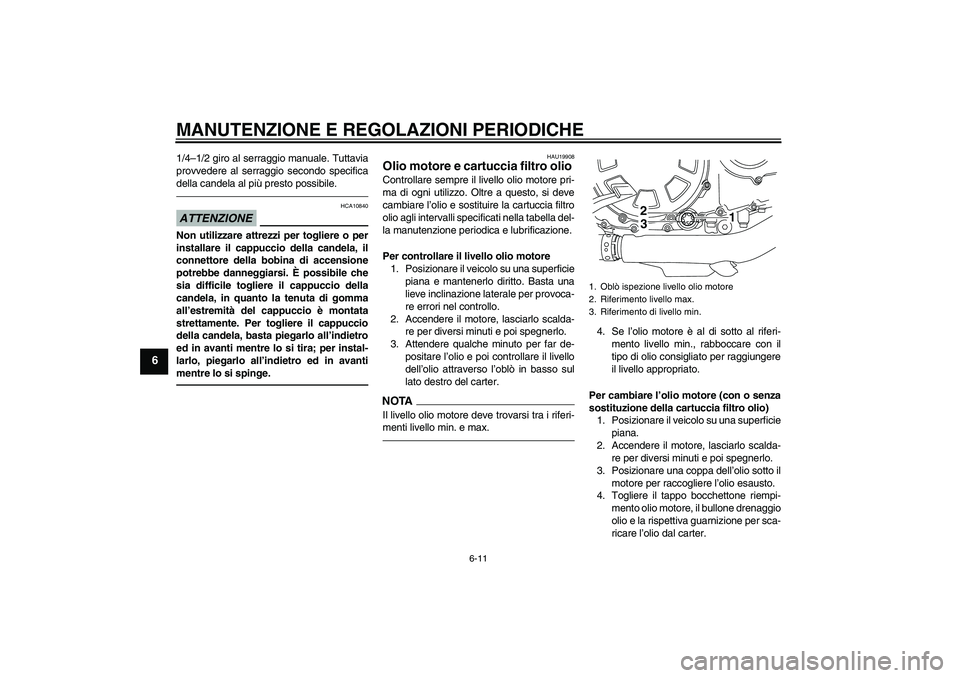

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
HAU19908
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
2
3
1
