2010 YAMAHA VMAX Manuale duso (in Italian)

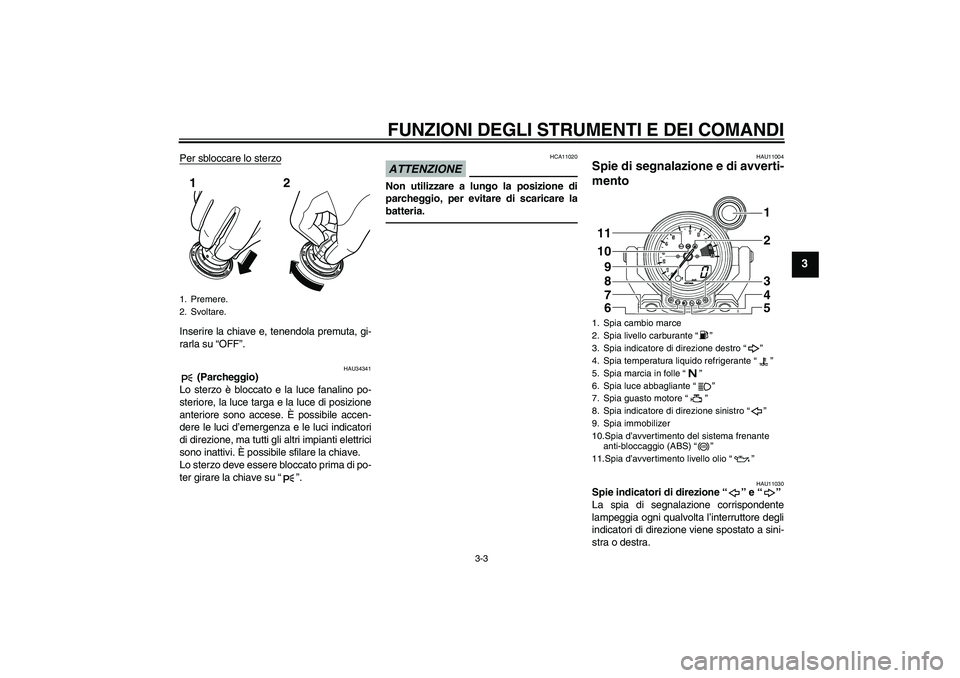

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU34341
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese. È possibile accen-
dere le luci d’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.12
1. Spia cambio marce
2. Spia livello carburante“”
3. Spia indicatore di direzione destro“”
4. Spia temperatura liquido refrigerante“”
5. Spia marcia in folle“”
6. Spia luce abbagliante“”
7. Spia guasto motore“”
8. Spia indicatore di direzione sinistro“”
9. Spia immobilizer
10.Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“”
11.Spia d’avvertimento livello olio“”11
102
1
9
3
4
5
8
7
6
ABS
U2S3H1H0.book Page 3 Friday, August 7, 2009 9:30 AM

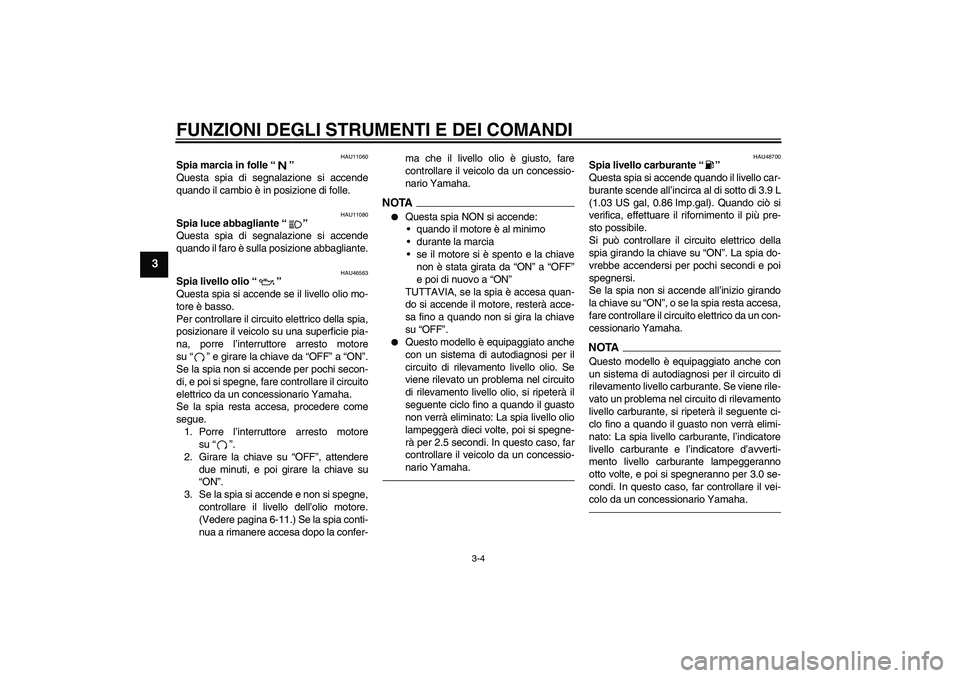

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU46563
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Per controllare il circuito elettrico della spia,
posizionare il veicolo su una superficie pia-
na, porre l’interruttore arresto motore
su“” e girare la chiave da “OFF” a “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
Se la spia resta accesa, procedere come
segue.
1. Porre l’interruttore arresto motore
su“”.
2. Girare la chiave su “OFF”, attendere
due minuti, e poi girare la chiave su
“ON”.
3. Se la spia si accende e non si spegne,
controllare il livello dell’olio motore.
(Vedere pagina 6-11.) Se la spia conti-
nua a rimanere accesa dopo la confer-ma che il livello olio è giusto, fare
controllare il veicolo da un concessio-
nario Yamaha.
NOTA

Questa spia NON si accende:
quando il motore è al minimo
durante la marcia
se il motore si è spento e la chiave
non è stata girata da “ON” a “OFF”
e poi di nuovo a “ON”
TUTTAVIA, se la spia è accesa quan-
do si accende il motore, resterà acce-
sa fino a quando non si gira la chiave
su “OFF”.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU48700
Spia livello carburante“”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.9 L
(1.03 US gal, 0.86 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA
Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamento
livello carburante, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: La spia livello carburante, l’indicatore
livello carburante e l’indicatore d’avverti-
mento livello carburante lampeggeranno
otto volte, e poi si spegneranno per 3.0 se-
condi. In questo caso, far controllare il vei-
colo da un concessionario Yamaha.
U2S3H1H0.book Page 4 Friday, August 7, 2009 9:30 AM

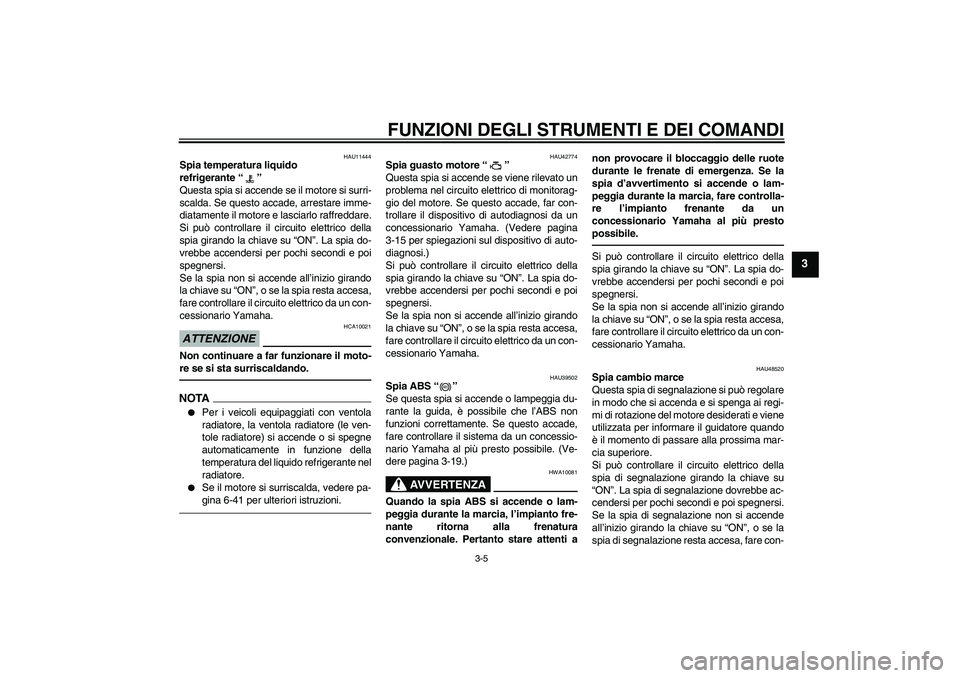

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU11444
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.NOTA

Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.


Se il motore si surriscalda, vedere pa-
gina 6-41 per ulteriori istruzioni.
HAU42774
Spia guasto motore“”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha. (Vedere pagina
3-15 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU39502
Spia ABS“”
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-19.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU48520
Spia cambio marce
Questa spia di segnalazione si può regolare
in modo che si accenda e si spenga ai regi-
mi di rotazione del motore desiderati e viene
utilizzata per informare il guidatore quando
è il momento di passare alla prossima mar-
cia superiore.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
ABS
U2S3H1H0.book Page 5 Friday, August 7, 2009 9:30 AM

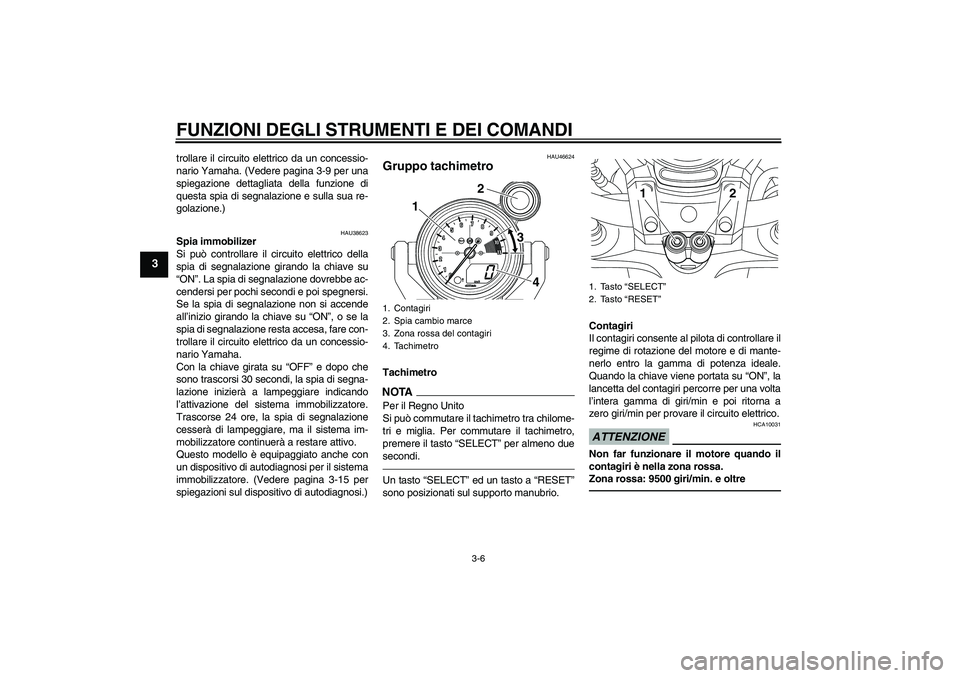

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
trollare il circuito elettrico da un concessio-
nario Yamaha. (Vedere pagina 3-9 per una
spiegazione dettagliata della funzione di
questa spia di segnalazione e sulla sua re-
golazione.)
HAU38623
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-15 per
spiegazioni sul dispositivo di autodiagnosi.)
HAU46624
Gruppo tachimetro TachimetroNOTA
Per il Regno Unito
Si può commutare il tachimetro tra chilome-
tri e miglia. Per commutare il tachimetro,
premere il tasto “SELECT” per almeno due
secondi.Un tasto “SELECT” ed un tasto a “RESET”
sono posizionati sul supporto manubrio.Contagiri
Il contagiri consente al pilota di controllare il
regime di rotazione del motore e di mante-
nerlo entro la gamma di potenza ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 9500 giri/min. e oltre
1. Contagiri
2. Spia cambio marce
3. Zona rossa del contagiri
4. Tachimetro
12
4
3
1. Tasto “SELECT”
2. Tasto “RESET”
12
U2S3H1H0.book Page 6 Friday, August 7, 2009 9:30 AM

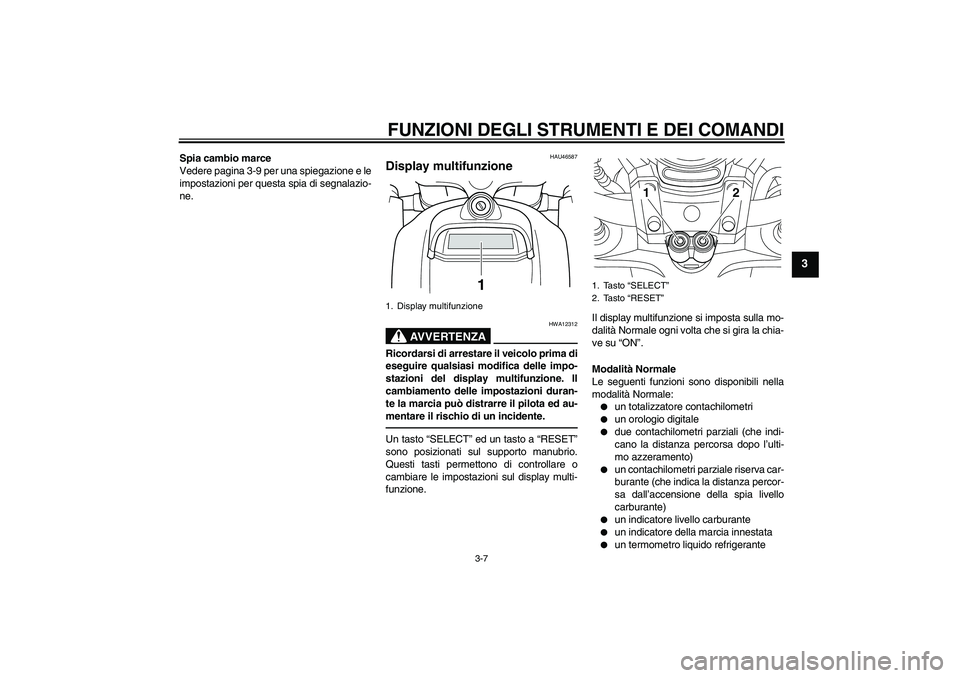

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Spia cambio marce
Vedere pagina 3-9 per una spiegazione e le
impostazioni per questa spia di segnalazio-
ne.
HAU46587
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.Un tasto “SELECT” ed un tasto a “RESET”
sono posizionati sul supporto manubrio.
Questi tasti permettono di controllare o
cambiare le impostazioni sul display multi-
funzione.Il display multifunzione si imposta sulla mo-
dalità Normale ogni volta che si gira la chia-
ve su “ON”.
Modalità Normale
Le seguenti funzioni sono disponibili nella
modalità Normale:


un totalizzatore contachilometri


un orologio digitale


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)


un indicatore livello carburante


un indicatore della marcia innestata


un termometro liquido refrigerante
1. Display multifunzione
1
1. Tasto “SELECT”
2. Tasto “RESET”
12
U2S3H1H0.book Page 7 Friday, August 7, 2009 9:30 AM

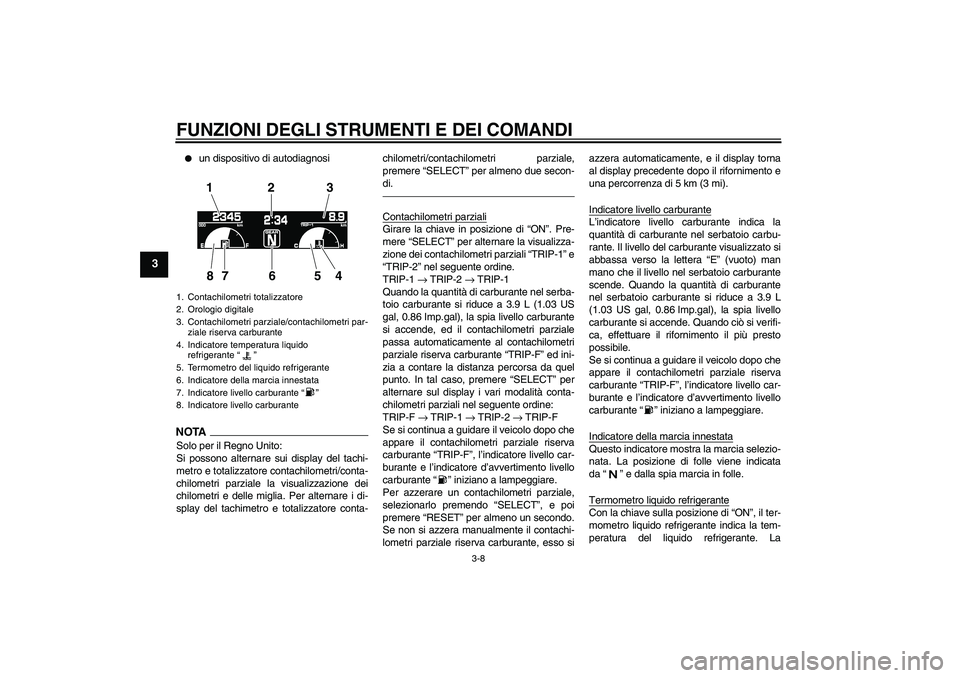

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3


un dispositivo di autodiagnosi
NOTASolo per il Regno Unito:
Si possono alternare sui display del tachi-
metro e totalizzatore contachilometri/conta-
chilometri parziale la visualizzazione dei
chilometri e delle miglia. Per alternare i di-
splay del tachimetro e totalizzatore conta-chilometri/contachilometri parziale,
premere “SELECT” per almeno due secon-
di.
Contachilometri parzialiGirare la chiave in posizione di “ON”. Pre-
mere “SELECT” per alternare la visualizza-
zione dei contachilometri parziali “TRIP-1” e
“TRIP-2” nel seguente ordine.
TRIP-1 → TRIP-2 → TRIP-1
Quando la quantità di carburante nel serba-
toio carburante si riduce a 3.9 L (1.03 US
gal, 0.86 Imp.gal), la spia livello carburante
si accende, ed il contachilometri parziale
passa automaticamente al contachilometri
parziale riserva carburante “TRIP-F” ed ini-
zia a contare la distanza percorsa da quel
punto. In tal caso, premere “SELECT” per
alternare sul display i vari modalità conta-
chilometri parziali nel seguente ordine:
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F
Se si continua a guidare il veicolo dopo che
appare il contachilometri parziale riserva
carburante “TRIP-F”, l’indicatore livello car-
burante e l’indicatore d’avvertimento livello
carburante“” iniziano a lampeggiare.
Per azzerare un contachilometri parziale,
selezionarlo premendo “SELECT”, e poi
premere “RESET” per almeno un secondo.
Se non si azzera manualmente il contachi-
lometri parziale riserva carburante, esso siazzera automaticamente, e il display torna
al display precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Il livello del carburante visualizzato si
abbassa verso la lettera “E” (vuoto) man
mano che il livello nel serbatoio carburante
scende. Quando la quantità di carburante
nel serbatoio carburante si riduce a 3.9 L
(1.03 US gal, 0.86 Imp.gal), la spia livello
carburante si accende. Quando ciò si verifi-
ca, effettuare il rifornimento il più presto
possibile.
Se si continua a guidare il veicolo dopo che
appare il contachilometri parziale riserva
carburante “TRIP-F”, l’indicatore livello car-
burante e l’indicatore d’avvertimento livello
carburante“” iniziano a lampeggiare.
Indicatore della marcia innestataQuesto indicatore mostra la marcia selezio-
nata. La posizione di folle viene indicata
da“” e dalla spia marcia in folle.
Termometro liquido refrigeranteCon la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
1. Contachilometri totalizzatore
2. Orologio digitale
3. Contachilometri parziale/contachilometri par-
ziale riserva carburante
4. Indicatore temperatura liquido
refrigerante“”
5. Termometro del liquido refrigerante
6. Indicatore della marcia innestata
7. Indicatore livello carburante“”
8. Indicatore livello carburante
123
865
7
4
U2S3H1H0.book Page 8 Friday, August 7, 2009 9:30 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

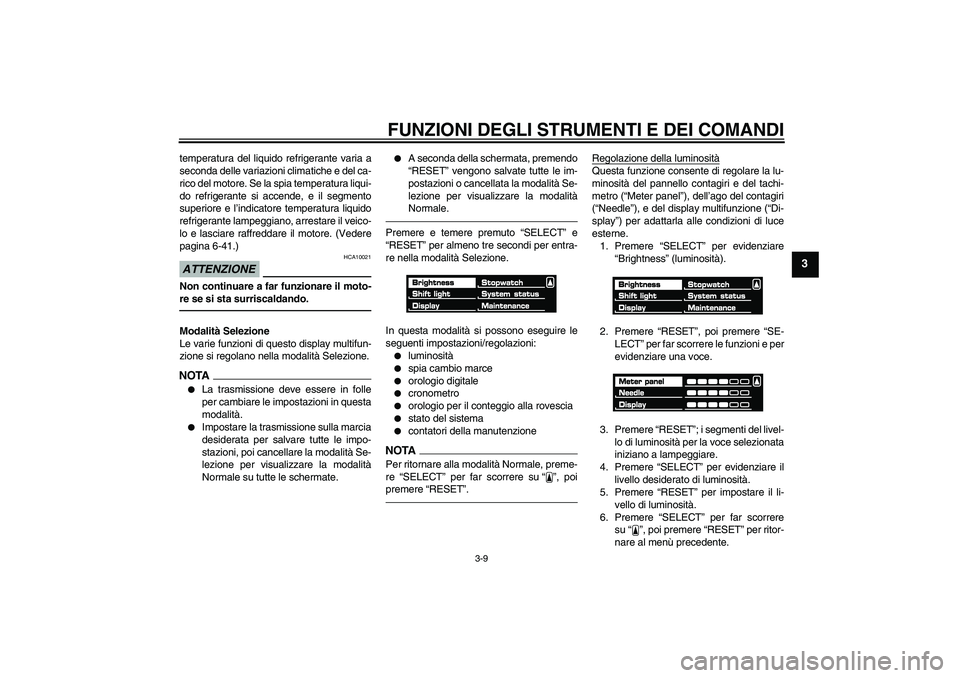

temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la spia temperatura liqui-
do refrigerante si accende, e il segmento
superiore e l’indicatore temperatura liquido
refrigerante lampeggiano, arrestare il veico-
lo e lasciare raffreddare il motore. (Vedere
pagina 6-41.)ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Modalità Selezione
Le varie funzioni di questo display multifun-
zione si regolano nella modalità Selezione.NOTA

La trasmissione deve essere in folle
per cambiare le impostazioni in questa
modalità.


Impostare la trasmissione sulla marcia
desiderata per salvare tutte le impo-
stazioni, poi cancellare la modalità Se-
lezione per visualizzare la modalità
Normale su tutte le schermate.


A seconda della schermata, premendo
“RESET” vengono salvate tutte le im-
postazioni o cancellata la modalità Se-
lezione per visualizzare la modalità
Normale.
Premere e temere premuto “SELECT” e
“RESET” per almeno tre secondi per entra-
re nella modalità Selezione.
In questa modalità si possono eseguire le
seguenti impostazioni/regolazioni:

luminosità


spia cambio marce


orologio digitale


cronometro


orologio per il conteggio alla rovescia


stato del sistema


contatori della manutenzione
NOTAPer ritornare alla modalità Normale, preme-
re “SELECT” per far scorrere su“”, poi
premere “RESET”.
Regolazione della luminositàQuesta funzione consente di regolare la lu-
minosità del pannello contagiri e del tachi-
metro (“Meter panel”), dell’ago del contagiri
(“Needle”), e del display multifunzione (“Di-
splay”) per adattarla alle condizioni di luce
esterne.
1. Premere “SELECT” per evidenziare
“Brightness” (luminosità).
2. Premere “RESET”, poi premere “SE-
LECT” per far scorrere le funzioni e per
evidenziare una voce.
3. Premere “RESET”; i segmenti del livel-
lo di luminosità per la voce selezionata
iniziano a lampeggiare.
4. Premere “SELECT” per evidenziare il
livello desiderato di luminosità.
5. Premere “RESET” per impostare il li-
vello di luminosità.
6. Premere “SELECT” per far scorrere
su“”, poi premere “RESET” per ritor-
nare al menù precedente.
U2S3H1H0.book Page 9 Friday, August 7, 2009 9:30 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3

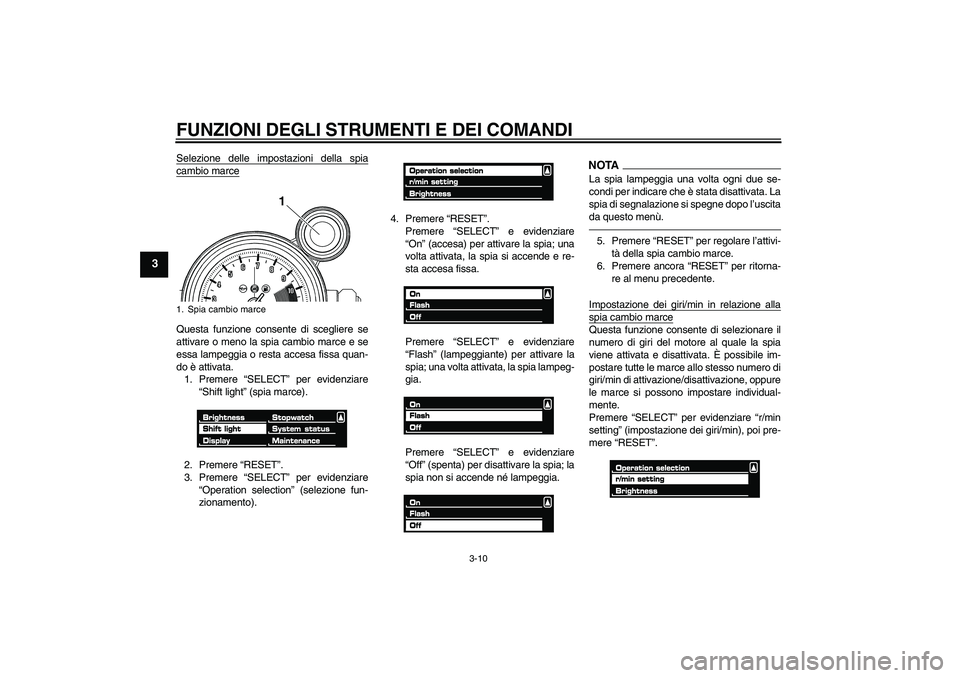

Selezione delle impostazioni della spiacambio marceQuesta funzione consente di scegliere se
attivare o meno la spia cambio marce e se
essa lampeggia o resta accesa fissa quan-
do è attivata.
1. Premere “SELECT” per evidenziare
“Shift light” (spia marce).
2. Premere “RESET”.
3. Premere “SELECT” per evidenziare
“Operation selection” (selezione fun-
zionamento).4. Premere “RESET”.
Premere “SELECT” e evidenziare
“On” (accesa) per attivare la spia; una
volta attivata, la spia si accende e re-
sta accesa fissa.
Premere “SELECT” e evidenziare
“Flash” (lampeggiante) per attivare la
spia; una volta attivata, la spia lampeg-
gia.
Premere “SELECT” e evidenziare
“Off” (spenta) per disattivare la spia; la
spia non si accende né lampeggia.
NOTALa spia lampeggia una volta ogni due se-
condi per indicare che è stata disattivata. La
spia di segnalazione si spegne dopo l’uscita
da questo menù.5. Premere “RESET” per regolare l’attivi-
tà della spia cambio marce.
6. Premere ancora “RESET” per ritorna-
re al menu precedente.
Impostazione dei giri/min in relazione allaspia cambio marceQuesta funzione consente di selezionare il
numero di giri del motore al quale la spia
viene attivata e disattivata. È possibile im-
postare tutte le marce allo stesso numero di
giri/min di attivazione/disattivazione, oppure
le marce si possono impostare individual-
mente.
Premere “SELECT” per evidenziare “r/min
setting” (impostazione dei giri/min), poi pre-
mere “RESET”.
1. Spia cambio marce
1
U2S3H1H0.book Page 10 Friday, August 7, 2009 9:30 AM
