2010 YAMAHA VMAX Manuale duso (in Italian)

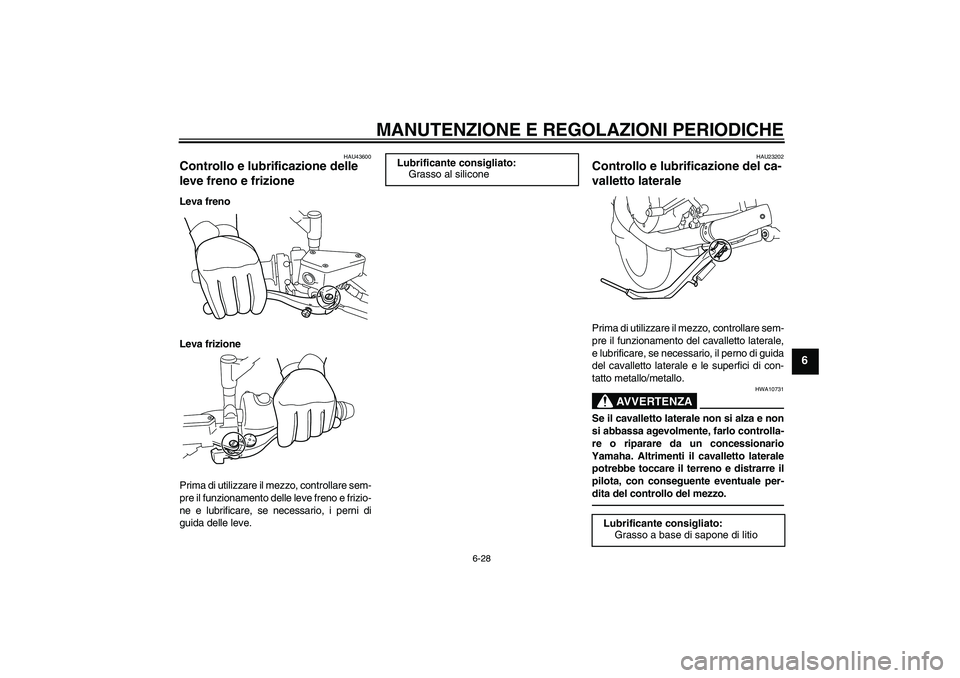

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
HAU43600
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
Lubrificante consigliato:
Grasso al silicone
Lubrificante consigliato:
Grasso a base di sapone di litio
U2S3H1H0.book Page 28 Friday, August 7, 2009 9:30 AM

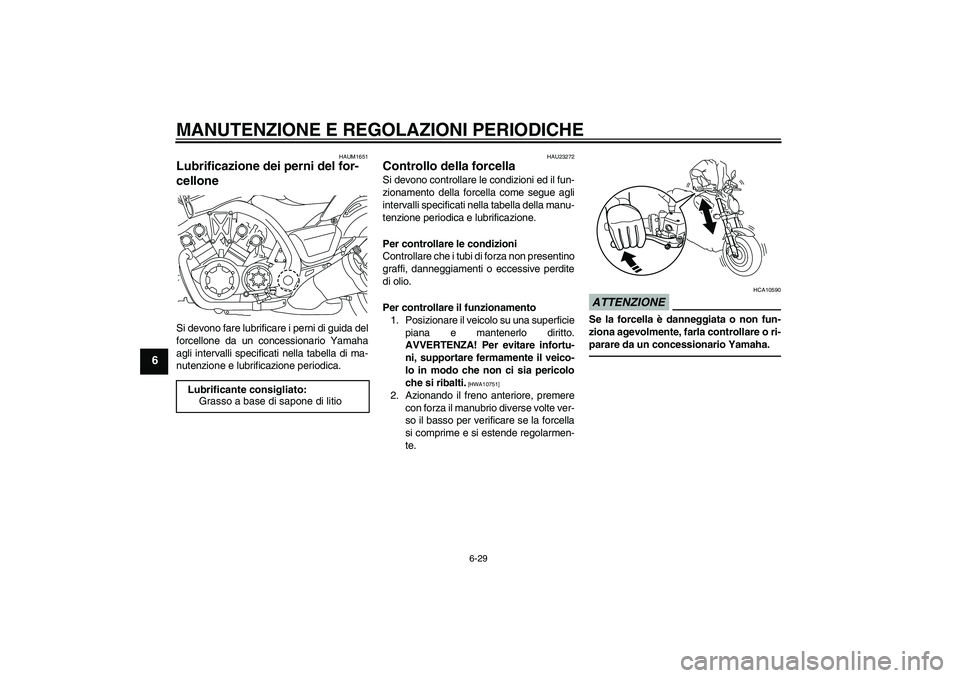

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAUM1651
Lubrificazione dei perni del for-
cellone Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U2S3H1H0.book Page 29 Friday, August 7, 2009 9:30 AM

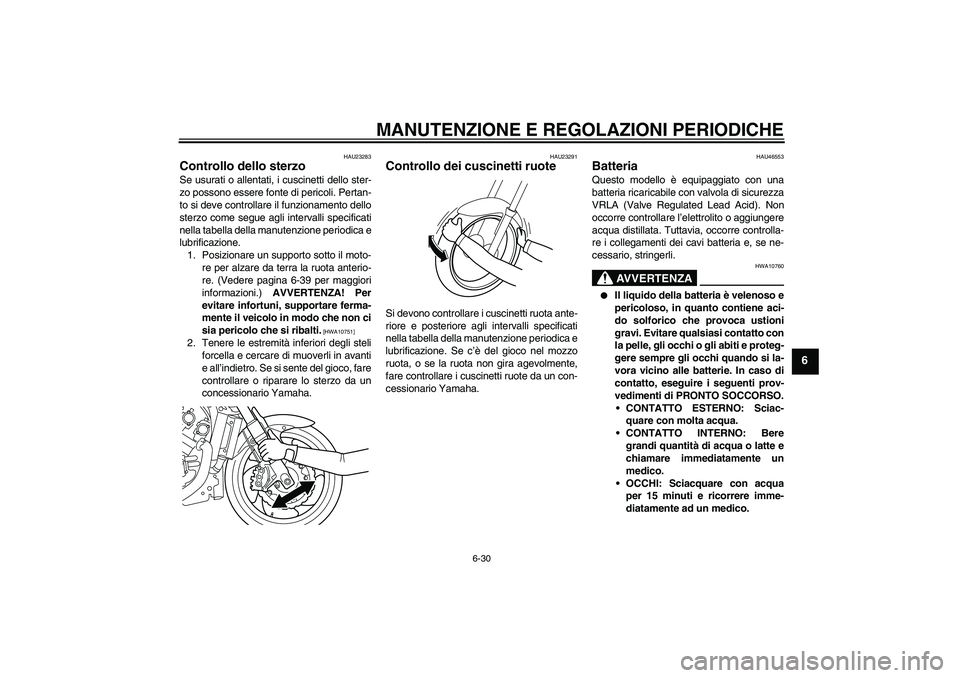

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-39 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU46553
Batteria Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
U2S3H1H0.book Page 30 Friday, August 7, 2009 9:30 AM

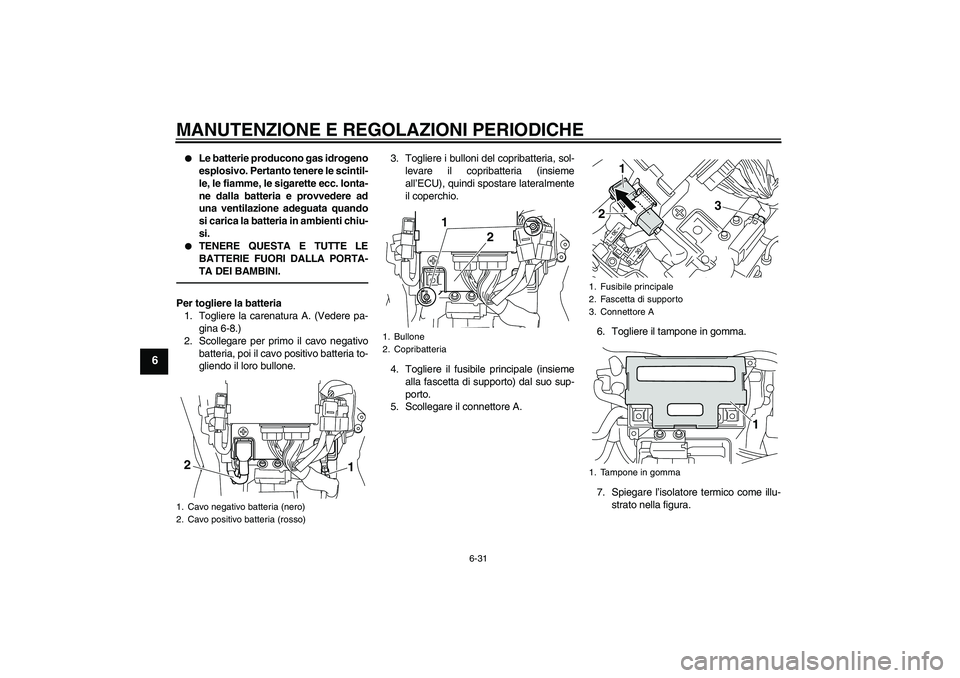

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per togliere la batteria
1. Togliere la carenatura A. (Vedere pa-
gina 6-8.)
2. Scollegare per primo il cavo negativo
batteria, poi il cavo positivo batteria to-
gliendo il loro bullone.3. Togliere i bulloni del copribatteria, sol-
levare il copribatteria (insieme
all’ECU), quindi spostare lateralmente
il coperchio.
4. Togliere il fusibile principale (insieme
alla fascetta di supporto) dal suo sup-
porto.
5. Scollegare il connettore A.6. Togliere il tampone in gomma.
7. Spiegare l’isolatore termico come illu-
strato nella figura.1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)2
1
1. Bullone
2. Copribatteria
1
2
1. Fusibile principale
2. Fascetta di supporto
3. Connettore A
1. Tampone in gomma2
1
3
1
U2S3H1H0.book Page 31 Friday, August 7, 2009 9:30 AM

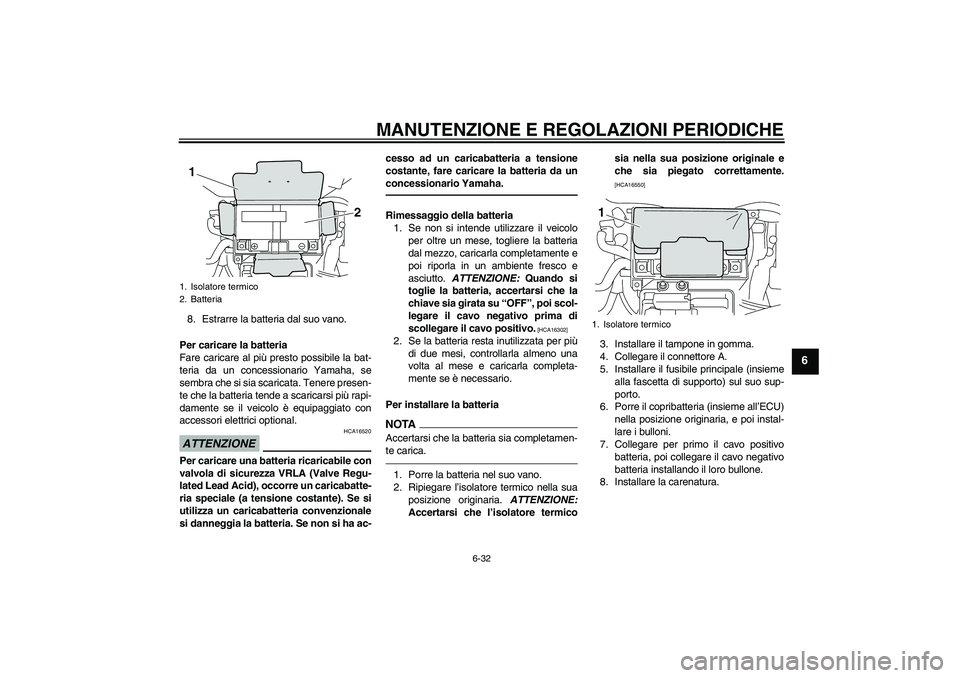

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
8. Estrarre la batteria dal suo vano.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da un
concessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
Per installare la batteriaNOTAAccertarsi che la batteria sia completamen-
te carica.1. Porre la batteria nel suo vano.
2. Ripiegare l’isolatore termico nella sua
posizione originaria. ATTENZIONE:
Accertarsi che l’isolatore termicosia nella sua posizione originale e
che sia piegato correttamente.
[HCA16550]
3. Installare il tampone in gomma.
4. Collegare il connettore A.
5. Installare il fusibile principale (insieme
alla fascetta di supporto) sul suo sup-
porto.
6. Porre il copribatteria (insieme all’ECU)
nella posizione originaria, e poi instal-
lare i bulloni.
7. Collegare per primo il cavo positivo
batteria, poi collegare il cavo negativo
batteria installando il loro bullone.
8. Installare la carenatura.
1. Isolatore termico
2. Batteria1
2
1. Isolatore termico1
U2S3H1H0.book Page 32 Friday, August 7, 2009 9:30 AM

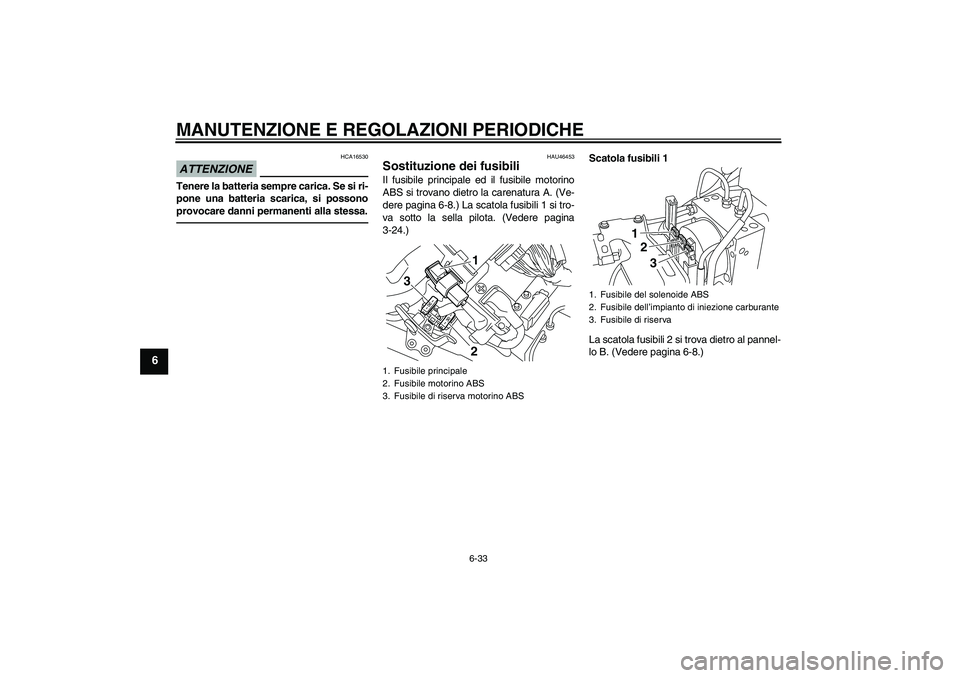

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU46453
Sostituzione dei fusibili Il fusibile principale ed il fusibile motorino
ABS si trovano dietro la carenatura A. (Ve-
dere pagina 6-8.) La scatola fusibili 1 si tro-
va sotto la sella pilota. (Vedere pagina
3-24.)Scatola fusibili 1
La scatola fusibili 2 si trova dietro al pannel-
lo B. (Vedere pagina 6-8.)1. Fusibile principale
2. Fusibile motorino ABS
3. Fusibile di riserva motorino ABS
1
3
2
1. Fusibile del solenoide ABS
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva
123
U2S3H1H0.book Page 33 Friday, August 7, 2009 9:30 AM

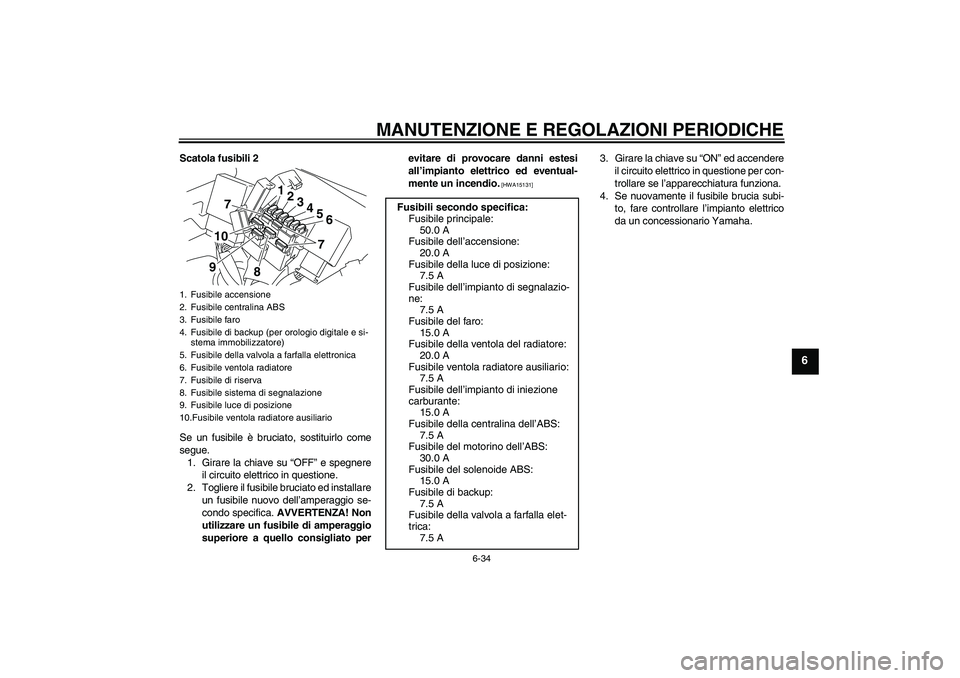

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
Scatola fusibili 2
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato perevitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile accensione
2. Fusibile centralina ABS
3. Fusibile faro
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile della valvola a farfalla elettronica
6. Fusibile ventola radiatore
7. Fusibile di riserva
8. Fusibile sistema di segnalazione
9. Fusibile luce di posizione
10.Fusibile ventola radiatore ausiliario
1
2
3
4
5
6
7
8 107
9
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile dell’accensione:
20.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile del faro:
15.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile ventola radiatore ausiliario:
7.5 A
Fusibile dell’impianto di iniezione
carburante:
15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile di backup:
7.5 A
Fusibile della valvola a farfalla elet-
trica:
7.5 A
U2S3H1H0.book Page 34 Friday, August 7, 2009 9:30 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6

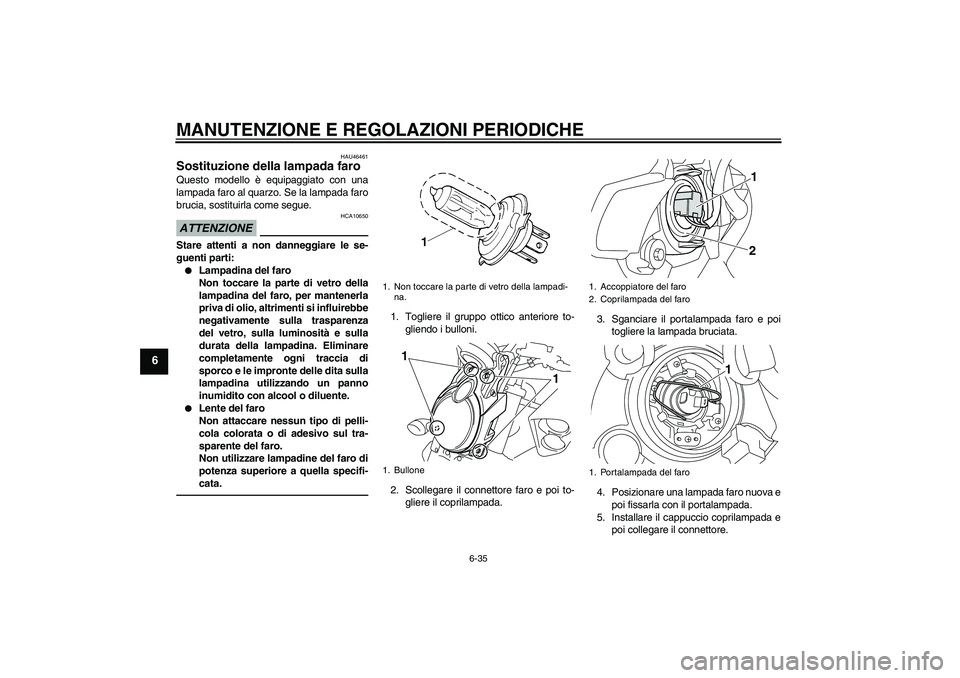

HAU46461
Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.1. Non toccare la parte di vetro della lampadi-
na.
1. Bullone
1
1
1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1
2
1
U2S3H1H0.book Page 35 Friday, August 7, 2009 9:30 AM
