2010 YAMAHA VITY 125 Manuale duso (in Italian)

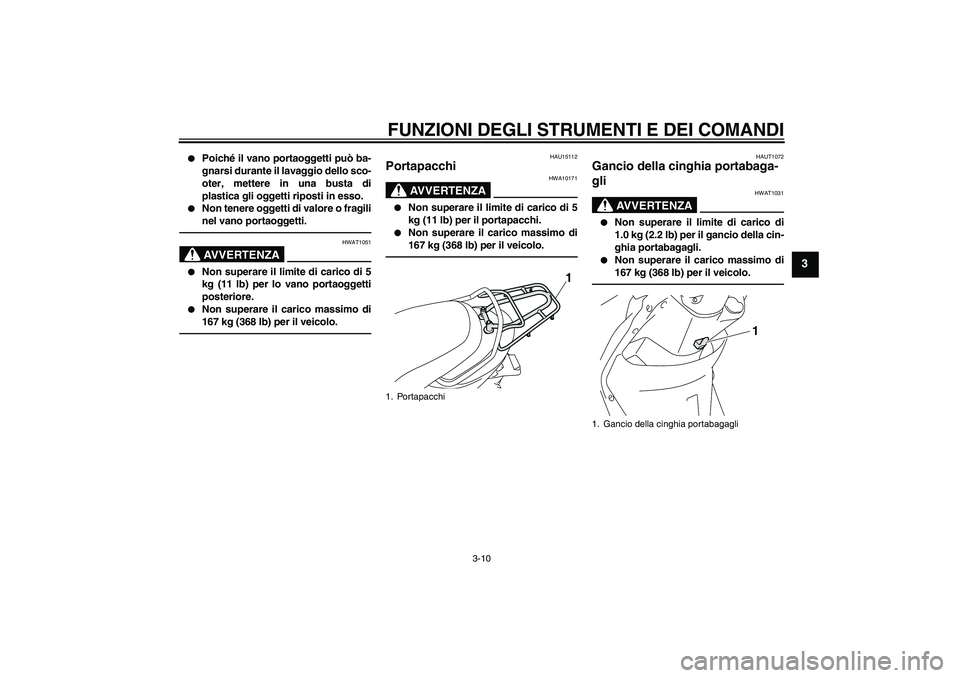

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3


Poiché il vano portaoggetti può ba-
gnarsi durante il lavaggio dello sco-
oter, mettere in una busta di
plastica gli oggetti riposti in esso.


Non tenere oggetti di valore o fragili
nel vano portaoggetti.AVVERTENZA
HWAT1051


Non superare il limite di carico di 5
kg (11 lb) per lo vano portaoggetti
posteriore.


Non superare il carico massimo di
167 kg (368 lb) per il veicolo.
HAU15112
Portapacchi
AVVERTENZA
HWA10171


Non superare il limite di carico di 5
kg (11 lb) per il portapacchi.


Non superare il carico massimo di
167 kg (368 lb) per il veicolo.
HAUT1072
Gancio della cinghia portabaga-
gli
AVVERTENZA
HWAT1031


Non superare il limite di carico di
1.0 kg (2.2 lb) per il gancio della cin-
ghia portabagagli.


Non superare il carico massimo di
167 kg (368 lb) per il veicolo.
1. Portapacchi
1
1. Gancio della cinghia portabagagli
1
U4P7H2H0.book Page 10 Thursday, August 20, 2009 9:59 AM

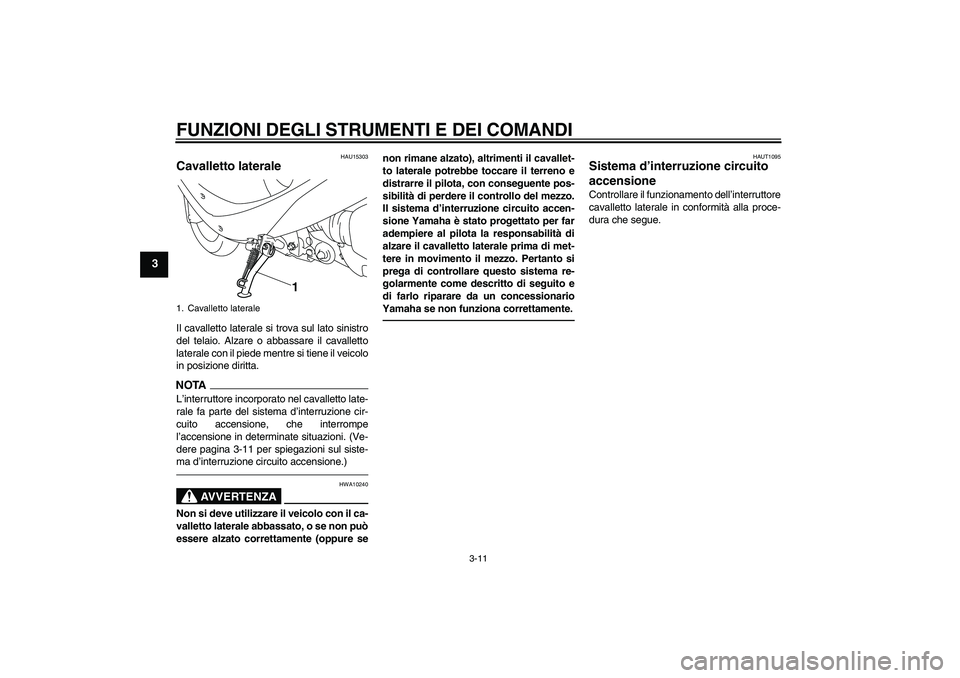

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU15303
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni. (Ve-
dere pagina 3-11 per spiegazioni sul siste-
ma d’interruzione circuito accensione.)
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure senon rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAUT1095
Sistema d’interruzione circuito
accensione Controllare il funzionamento dell’interruttore
cavalletto laterale in conformità alla proce-
dura che segue.
1. Cavalletto laterale
1
U4P7H2H0.book Page 11 Thursday, August 20, 2009 9:59 AM

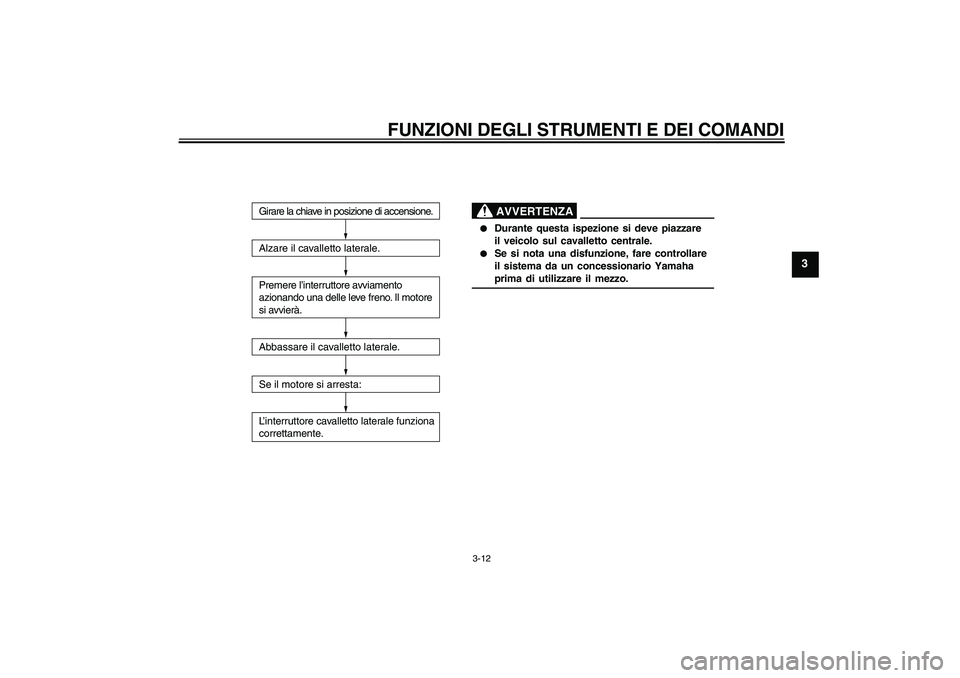

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3


Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.


Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
Girare la chiave in posizione di accensione.
Alzare il cavalletto laterale.
Premere l’interruttore avviamento
azionando una delle leve freno. Il motore
si avvierà.
Abbassare il cavalletto laterale.
Se il motore si arresta:
L’interruttore cavalletto laterale funziona
correttamente.
U4P7H2H0.book Page 12 Thursday, August 20, 2009 9:59 AM

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-7
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-11
Olio della trasmissione finaleControllare l’assenza di perdite di olio nel veicolo. 6-13
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-20, 6-21
Freno posterioreControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-19, 6-20
U4P7H2H0.book Page 1 Thursday, August 20, 2009 9:59 AM

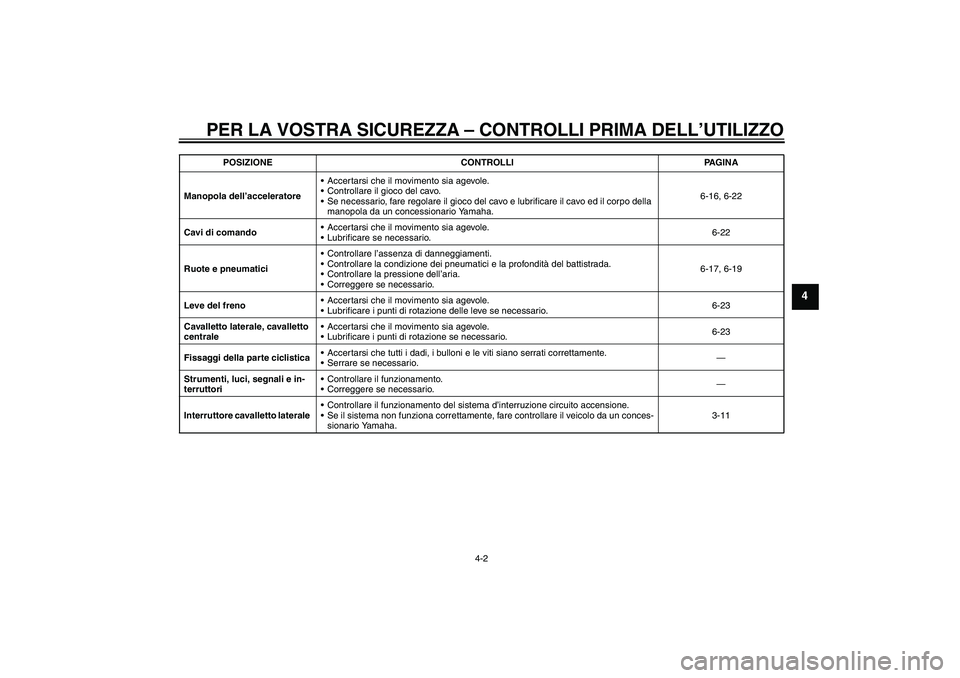

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-16, 6-22
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-22
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-17, 6-19
Leve del frenoAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-23
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-23
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-11 POSIZIONE CONTROLLI PAGINA
U4P7H2H0.book Page 2 Thursday, August 20, 2009 9:59 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU45310
NOTAQuesto modello è equipaggiato con un sen-
sore dell’angolo di inclinazione per arresta-
re il motore in caso di ribaltamento. Per
avviare il motore dopo un ribaltamento, ri-
cordarsi di girare il blocchetto accensione
su “OFF” e poi su “ON”. Se non lo si fa, si
impedisce al motore di avviarsi nonostante
il motore inizi a girare quando si preme l’in-
terruttore avviamento.
HAU45422
Accensione del motore ATTENZIONE
HCA10250
Vedere pagina 5-4 per le istruzioni di ro-
daggio del motore prima di utilizzare il
mezzo per la prima volta.Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, il
cavalletto laterale deve essere alzato.
Vedere pagina 3-11 per maggiori informa-
zioni.
1. Girare la chiave in posizione di “ON”.
2. Chiudere completamente l’accelerato-
re.
3. Accendere il motore premendo l’inter-
ruttore avviamento ed azionando il fre-
no anteriore o posteriore.
ATTENZIONE: Per allungare al mas-
simo la vita del motore, non accele-
rare bruscamente quando il motore
è freddo!
[HCA11041]
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento, attendere alcu-
ni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il mo-
tore per più di 5 secondi per ogni ten-
tativo.
U4P7H2H0.book Page 1 Thursday, August 20, 2009 9:59 AM

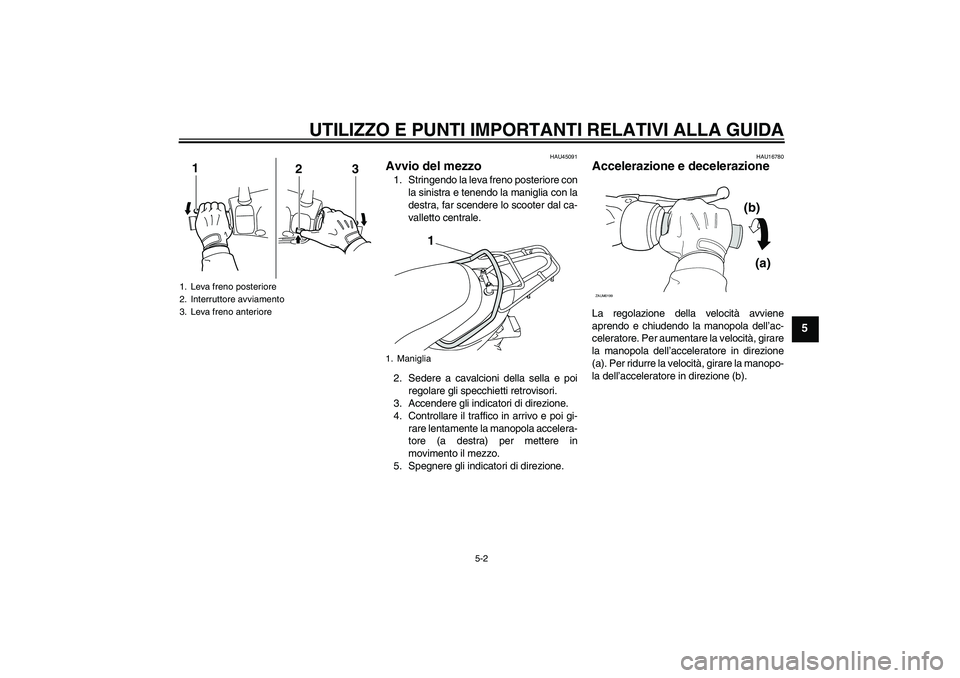

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
HAU45091
Avvio del mezzo 1. Stringendo la leva freno posteriore con
la sinistra e tenendo la maniglia con la
destra, far scendere lo scooter dal ca-
valletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchietti retrovisori.
3. Accendere gli indicatori di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola accelera-
tore (a destra) per mettere in
movimento il mezzo.
5. Spegnere gli indicatori di direzione.
HAU16780
Accelerazione e decelerazione La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
1. Leva freno posteriore
2. Interruttore avviamento
3. Leva freno anteriore
1
23
1. Maniglia
1
(b)
(a)
ZAUM0199
U4P7H2H0.book Page 2 Thursday, August 20, 2009 9:59 AM

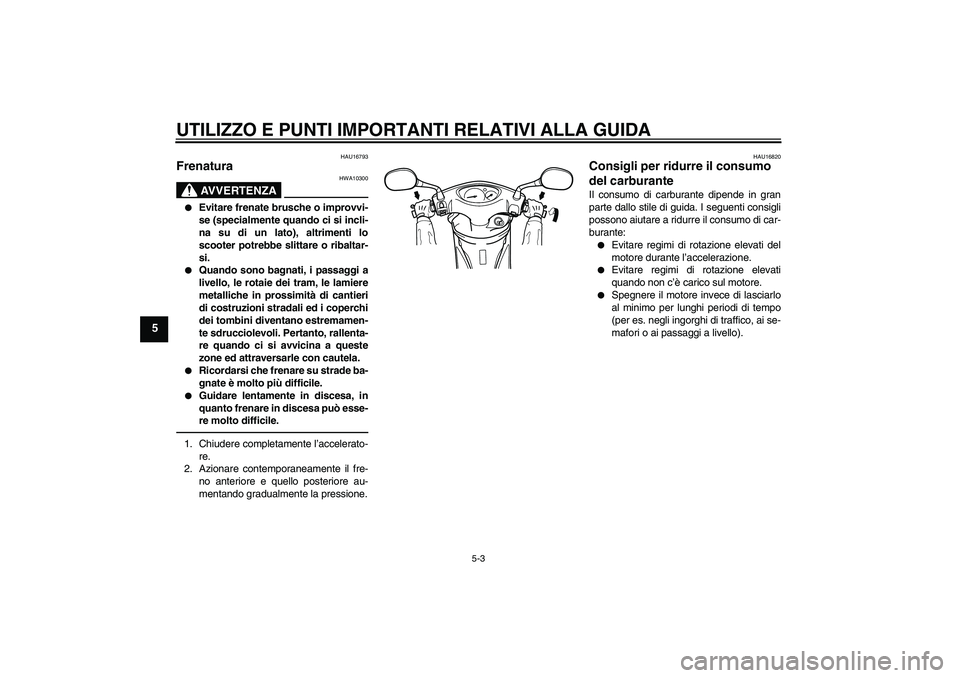

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
HAU16793
Frenatura
AVVERTENZA
HWA10300


Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.


Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.


Ricordarsi che frenare su strade ba-
gnate è molto più difficile.


Guidare lentamente in discesa, in
quanto frenare in discesa può esse-
re molto difficile.
1. Chiudere completamente l’accelerato-
re.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione.
HAU16820
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Evitare regimi di rotazione elevati del
motore durante l’accelerazione.


Evitare regimi di rotazione elevati
quando non c’è carico sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
