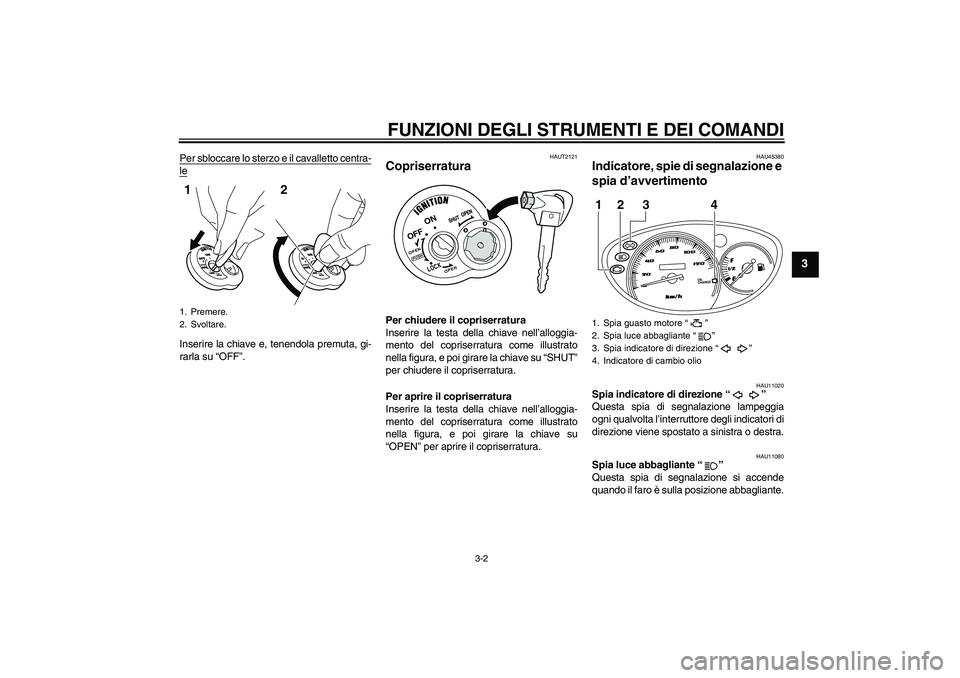

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzo e il cavalletto centra-leInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAUT2121
Copriserratura Per chiudere il copriserratura
Inserire la testa della chiave nell’alloggia-
mento del copriserratura come illustrato
nella figura, e poi girare la chiave su “SHUT”
per chiudere il copriserratura.
Per aprire il copriserratura
Inserire la testa della chiave nell’alloggia-
mento del copriserratura come illustrato
nella figura, e poi girare la chiave su
“OPEN” per aprire il copriserratura.
HAU45380
Indicatore, spie di segnalazione e
spia d’avvertimento
HAU11020
Spia indicatore di direzione“”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
1. Premere.
2. Svoltare.12
ON
OPEN
OPENPUSH
LOCK
OFF
1. Spia guasto motore“”
2. Spia luce abbagliante“”
3. Spia indicatore di direzione“”
4. Indicatore di cambio olio
OIL
CHANGE
12 3 4
