2010 YAMAHA VITY 125 Manuale duso (in Italian)

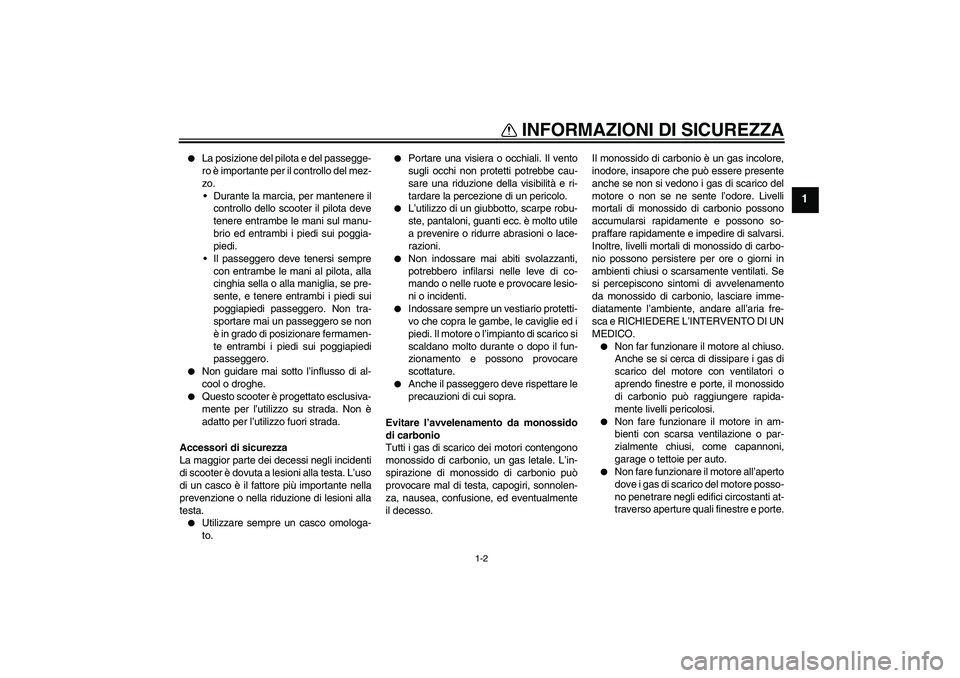

INFORMAZIONI DI SICUREZZA
1-2
1


La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
Durante la marcia, per mantenere il
controllo dello scooter il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero. Non tra-
sportare mai un passeggero se non
è in grado di posizionare fermamen-
te entrambi i piedi sui poggiapiedi
passeggero.


Non guidare mai sotto l’influsso di al-
cool o droghe.


Questo scooter è progettato esclusiva-
mente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di scooter è dovuta a lesioni alla testa. L’uso
di un casco è il fattore più importante nella
prevenzione o nella riduzione di lesioni alla
testa.


Utilizzare sempre un casco omologa-
to.


Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.


L’utilizzo di un giubbotto, scarpe robu-
ste, pantaloni, guanti ecc. è molto utile
a prevenire o ridurre abrasioni o lace-
razioni.


Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando o nelle ruote e provocare lesio-
ni o incidenti.


Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico si
scaldano molto durante o dopo il fun-
zionamento e possono provocare
scottature.


Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.


Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.


Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.


Non fare funzionare il motore all’aperto
dove i gas di scarico del motore posso-
no penetrare negli edifici circostanti at-
traverso aperture quali finestre e porte.
U4P7H2H0.book Page 2 Thursday, August 20, 2009 9:59 AM

INFORMAZIONI DI SICUREZZA
1-3
1
Carico
L’aggiunta di accessori o di carichi allo sco-
oter può influire negativamente sulla stabili-
tà e l’uso, se cambia la distribuzione dei
pesi dello scooter. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori allo
scooter va effettuata con estrema cautela.
Prestare la massima attenzione guidando
uno scooter a cui siano stati aggiunti carichi
o accessori. Di seguito, insieme alle infor-
mazioni sugli accessori, vengono elencate
alcune indicazioni generali da rispettare nel
caso in cui si trasporti del carico sullo scoo-
ter:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico. L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:

Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le allo scooter. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi didistribuire uniformemente il peso sui
due lati dello scooter per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati allo scooter, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Oggetti del
genere possono provocare instabili-
tà o ridurre la risposta dello sterzo.


Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”. Carico massimo:
167 kg (368 lb)
U4P7H2H0.book Page 3 Thursday, August 20, 2009 9:59 AM

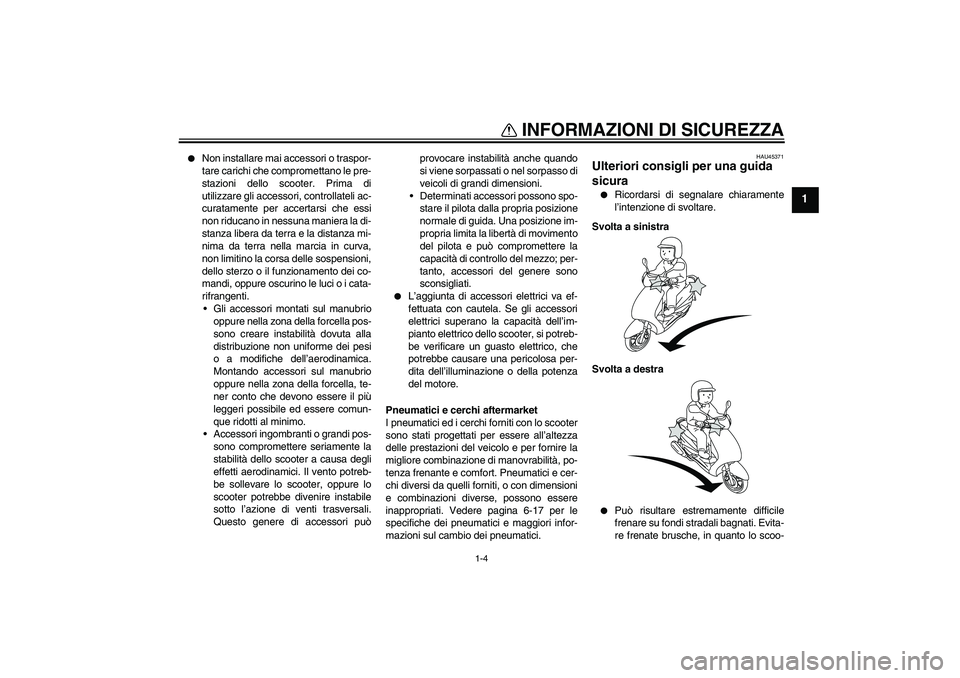

INFORMAZIONI DI SICUREZZA
1-4
1


Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori puòprovocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-17 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
HAU45371
Ulteriori consigli per una guida
sicura

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Svolta a sinistra
Svolta a destra


Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
U4P7H2H0.book Page 4 Thursday, August 20, 2009 9:59 AM

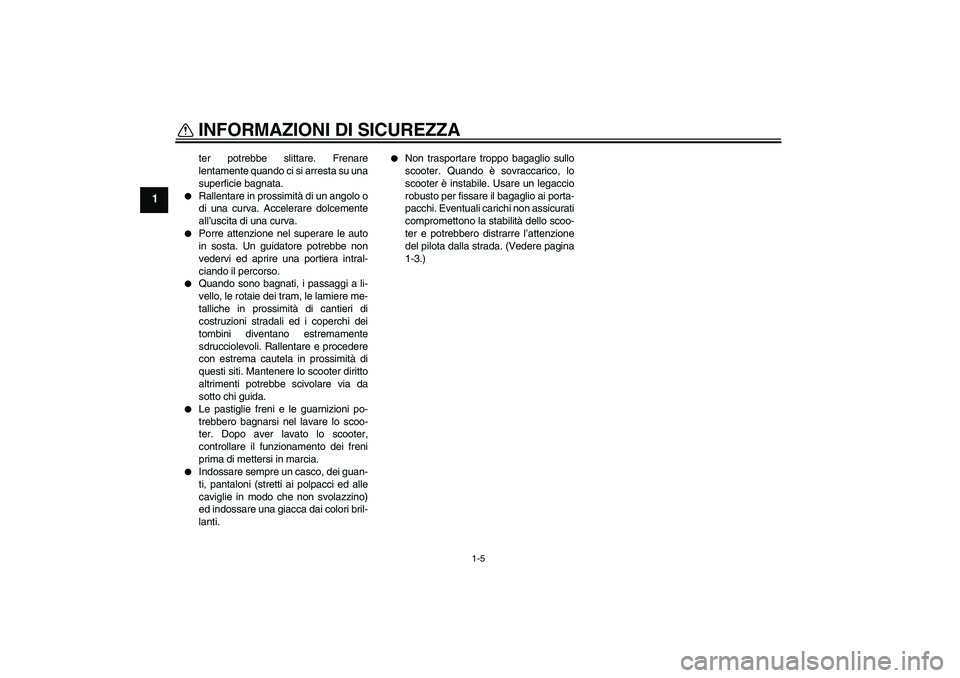

INFORMAZIONI DI SICUREZZA
1-5
1
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.


Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.


Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.


Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.


Le pastiglie freni e le guarnizioni po-
trebbero bagnarsi nel lavare lo scoo-
ter. Dopo aver lavato lo scooter,
controllare il funzionamento dei freni
prima di mettersi in marcia.


Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.


Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio ai porta-
pacchi. Eventuali carichi non assicurati
compromettono la stabilità dello scoo-
ter e potrebbero distrarre l’attenzione
del pilota dalla strada. (Vedere pagina
1-3.)
U4P7H2H0.book Page 5 Thursday, August 20, 2009 9:59 AM

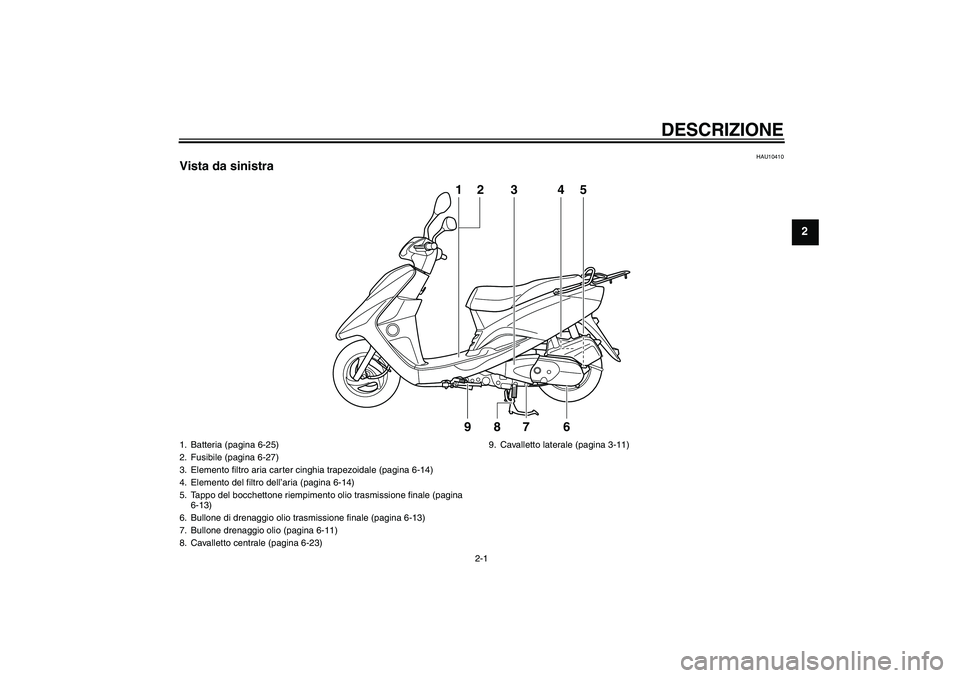

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra
1
23
9
8
7
64
5
1. Batteria (pagina 6-25)
2. Fusibile (pagina 6-27)
3. Elemento filtro aria carter cinghia trapezoidale (pagina 6-14)
4. Elemento del filtro dell’aria (pagina 6-14)
5. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-13)
6. Bullone di drenaggio olio trasmissione finale (pagina 6-13)
7. Bullone drenaggio olio (pagina 6-11)
8. Cavalletto centrale (pagina 6-23)9. Cavalletto laterale (pagina 3-11)
U4P7H2H0.book Page 1 Thursday, August 20, 2009 9:59 AM

DESCRIZIONE
2-2
2
HAU10420
Vista da destra
1
3
2
4
5
9
8
7
6
1. Portapacchi (pagina 3-10)
2. Maniglia (pagina 5-2)
3. Tappo serbatoio carburante (pagina 3-6)
4. Vano portaoggetti posteriore (pagina 3-9)
5. Portacasco (pagina 3-9)
6. Scomparto portaoggetti anteriore (pagina 3-9)
7. Gancio della cinghia portabagagli (pagina 3-10)
8. Candela (pagina 6-10)9. Tappo bocchettone riempimento olio motore (pagina 6-11)U4P7H2H0.book Page 2 Thursday, August 20, 2009 9:59 AM

DESCRIZIONE
2-3
2
HAU10430

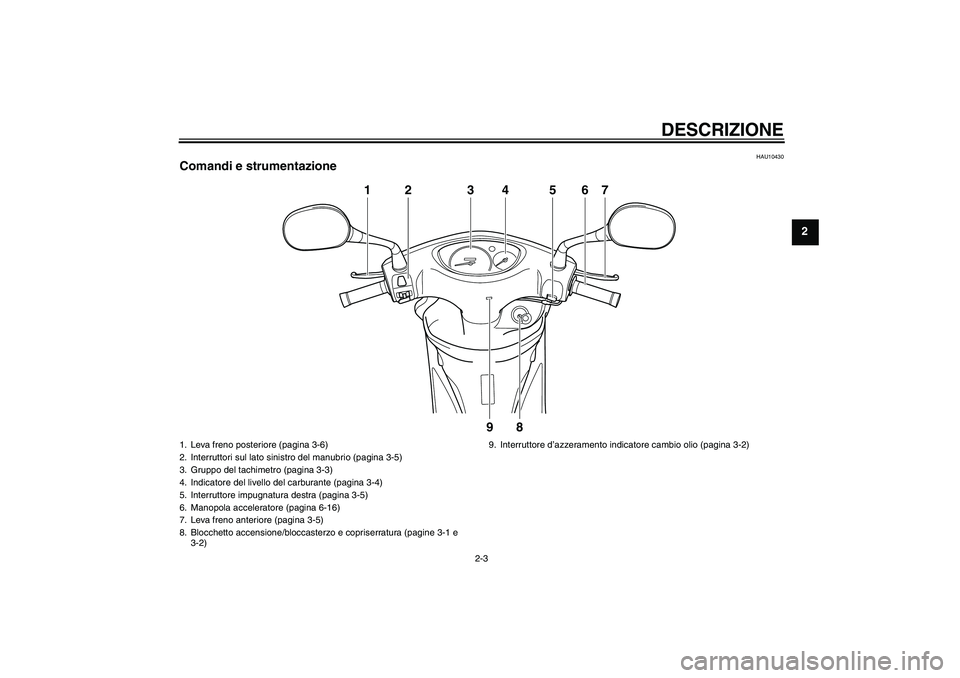

Comandi e strumentazione
1
2
3
9
8
4
5
6
7
1. Leva freno posteriore (pagina 3-6)
2. Interruttori sul lato sinistro del manubrio (pagina 3-5)
3. Gruppo del tachimetro (pagina 3-3)
4. Indicatore del livello del carburante (pagina 3-4)
5. Interruttore impugnatura destra (pagina 3-5)
6. Manopola acceleratore (pagina 6-16)
7. Leva freno anteriore (pagina 3-5)
8. Blocchetto accensione/bloccasterzo e copriserratura (pagine 3-1 e
3-2)9. Interruttore d’azzeramento indicatore cambio olio (pagina 3-2)
U4P7H2H0.book Page 3 Thursday, August 20, 2009 9:59 AM

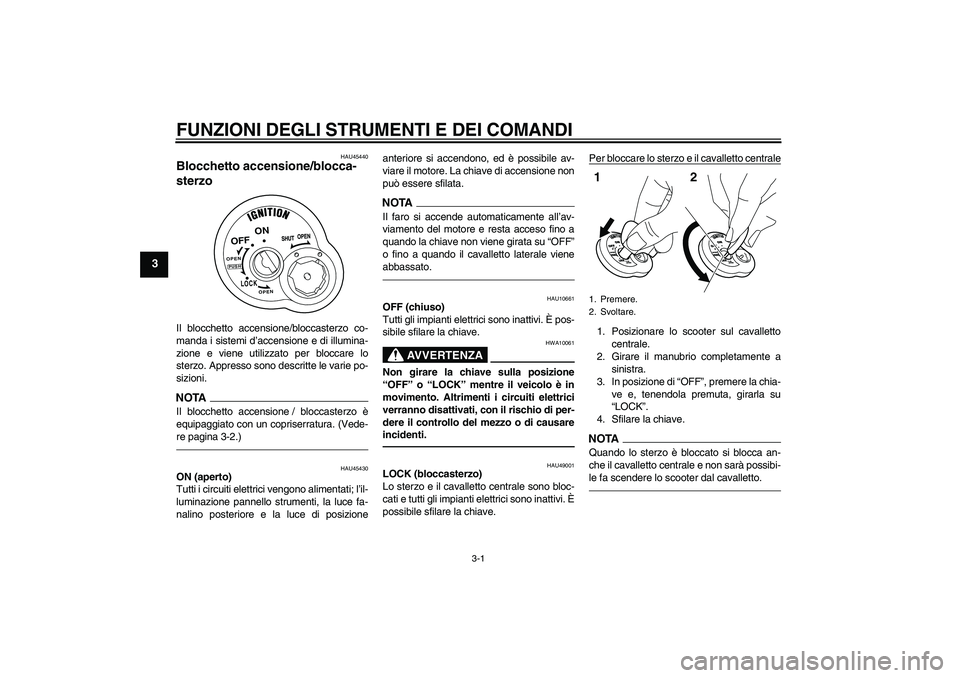

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU45440
Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTAIl blocchetto accensione / bloccasterzo è
equipaggiato con un copriserratura. (Vede-
re pagina 3-2.)
HAU45430
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore e la luce di posizioneanteriore si accendono, ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”
o fino a quando il cavalletto laterale viene
abbassato.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU49001
LOCK (bloccasterzo)
Lo sterzo e il cavalletto centrale sono bloc-
cati e tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.Per bloccare lo sterzo e il cavalletto centrale
1. Posizionare lo scooter sul cavalletto
centrale.
2. Girare il manubrio completamente a
sinistra.
3. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
4. Sfilare la chiave.NOTAQuando lo sterzo è bloccato si blocca an-
che il cavalletto centrale e non sarà possibi-
le fa scendere lo scooter dal cavalletto.
ON
OPEN
OPENPUSH
LOCKOFF
1. Premere.
2. Svoltare.12
chapter3 Page 1 Thursday, September 17, 2009 1:48 PM
