2010 YAMAHA TZR50 Manuale duso (in Italian)

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o
riparare da un concessionario Yamaha.
HAU23283

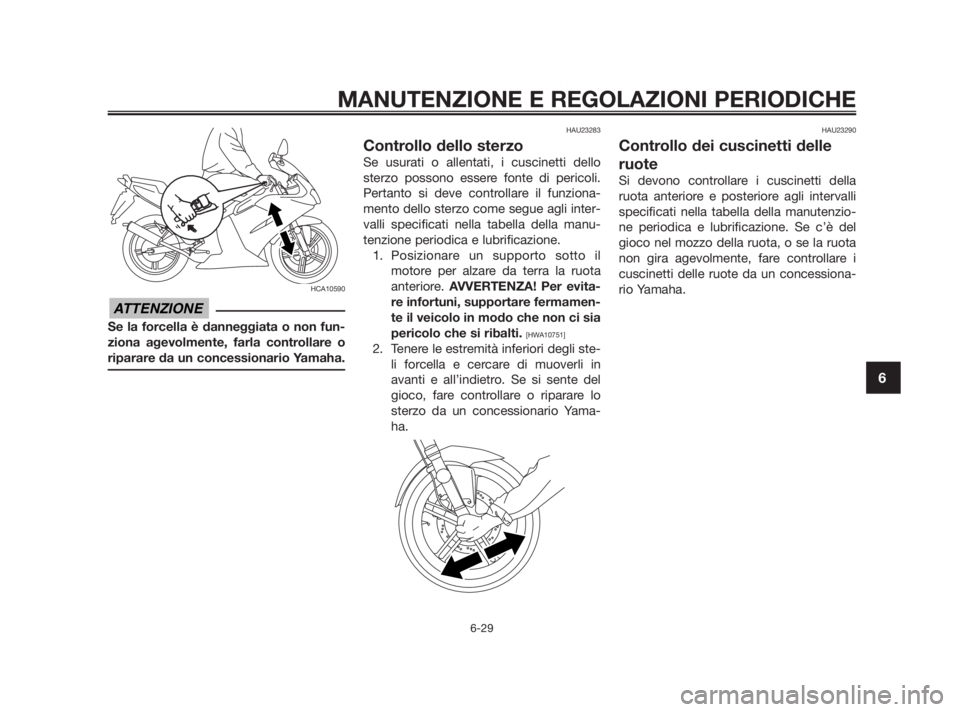

Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello
sterzo possono essere fonte di pericoli.
Pertanto si deve controllare il funziona-
mento dello sterzo come segue agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore. AVVERTENZA! Per evita-
re infortuni, supportare fermamen-
te il veicolo in modo che non ci sia
pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli ste-
li forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yama-
ha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli intervalli
specificati nella tabella della manutenzio-
ne periodica e lubrificazione. Se c’è del
gioco nel mozzo della ruota, o se la ruota
non gira agevolmente, fare controllare i
cuscinetti delle ruote da un concessiona-
rio Yamaha.
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
5WX-F8199-H3 13/11/08 07:28 Página 65

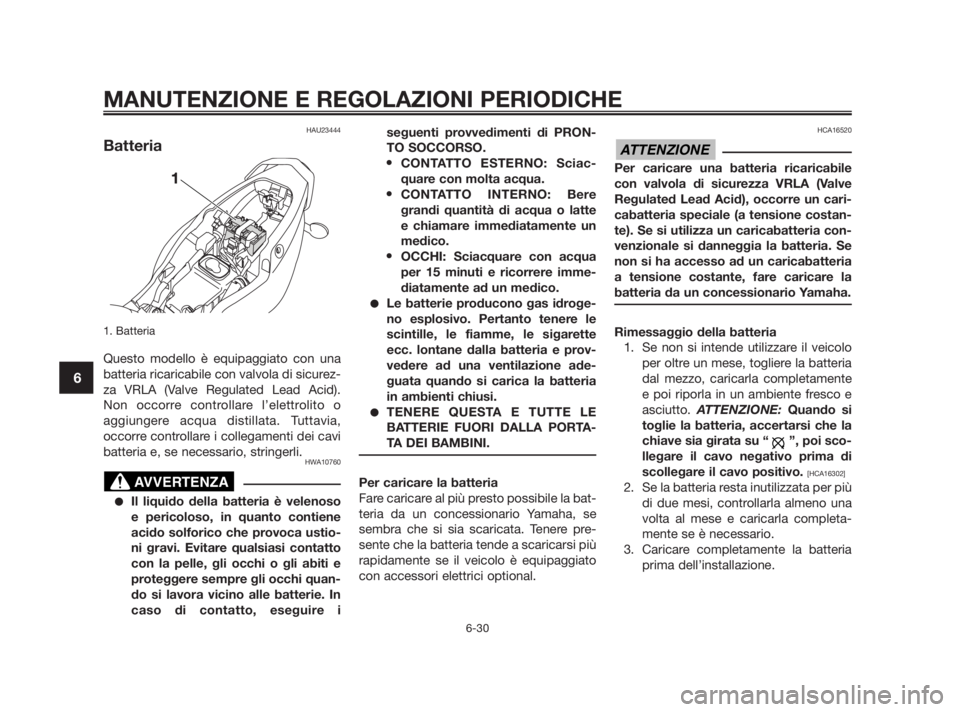

HAU23444
Batteria
1. Batteria
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurez-
za VRLA (Valve Regulated Lead Acid).
Non occorre controllare l’elettrolito o
aggiungere acqua distillata. Tuttavia,
occorre controllare i collegamenti dei cavi
batteria e, se necessario, stringerli.
HWA10760
●Il liquido della batteria è velenoso
e pericoloso, in quanto contiene
acido solforico che provoca ustio-
ni gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, eseguire iseguenti provvedimenti di PRON-
TO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o latte
e chiamare immediatamente un
medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
●Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
●TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere pre-
sente che la batteria tende a scaricarsi più
rapidamente se il veicolo è equipaggiato
con accessori elettrici optional.
HCA16520
Per caricare una batteria ricaricabile
con valvola di sicurezza VRLA (Valve
Regulated Lead Acid), occorre un cari-
cabatteria speciale (a tensione costan-
te). Se si utilizza un caricabatteria con-
venzionale si danneggia la batteria. Se
non si ha accesso ad un caricabatteria
a tensione costante, fare caricare la
batteria da un concessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente
e poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “ ”, poi sco-
llegare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
5WX-F8199-H3 13/11/08 07:28 Página 66

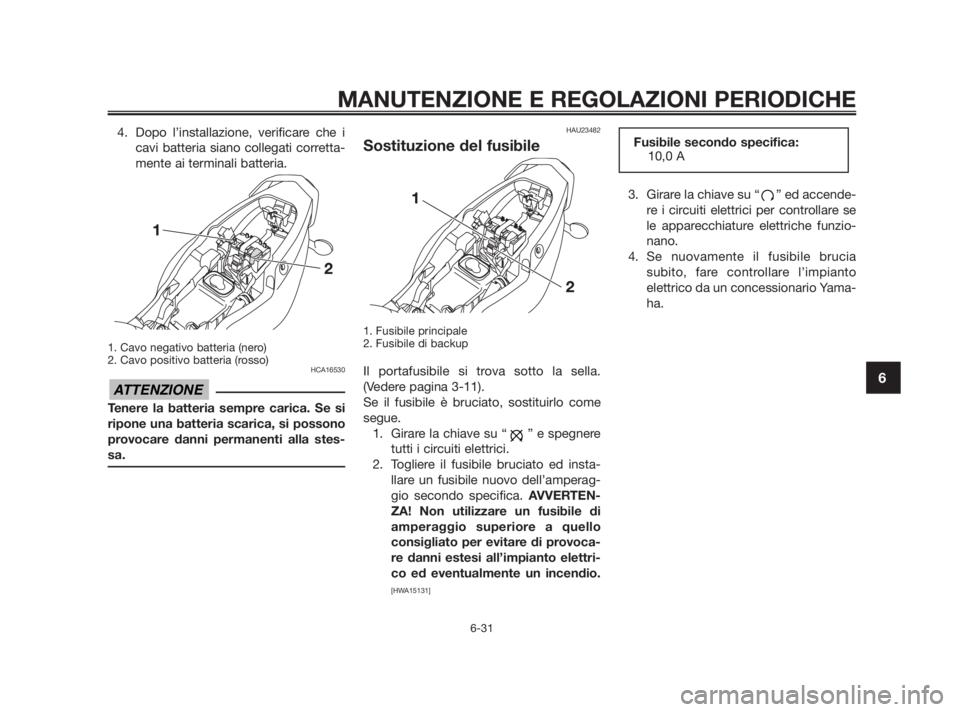

4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
HCA16530
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stes-
sa.
HAU23482
Sostituzione del fusibile
1. Fusibile principale
2. Fusibile di backup
Il portafusibile si trova sotto la sella.
(Vedere pagina 3-11).
Se il fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “ ” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed insta-
llare un fusibile nuovo dell’amperag-
gio secondo specifica. AVVERTEN-
ZA! Non utilizzare un fusibile di
amperaggio superiore a quello
consigliato per evitare di provoca-
re danni estesi all’impianto elettri-
co ed eventualmente un incendio.
[HWA15131]
3. Girare la chiave su “ ” ed accende-
re i circuiti elettrici per controllare se
le apparecchiature elettriche funzio-
nano.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario Yama-
ha.
Fusibile secondo specifica:
10,0 A
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
5WX-F8199-H3 13/11/08 07:28 Página 67

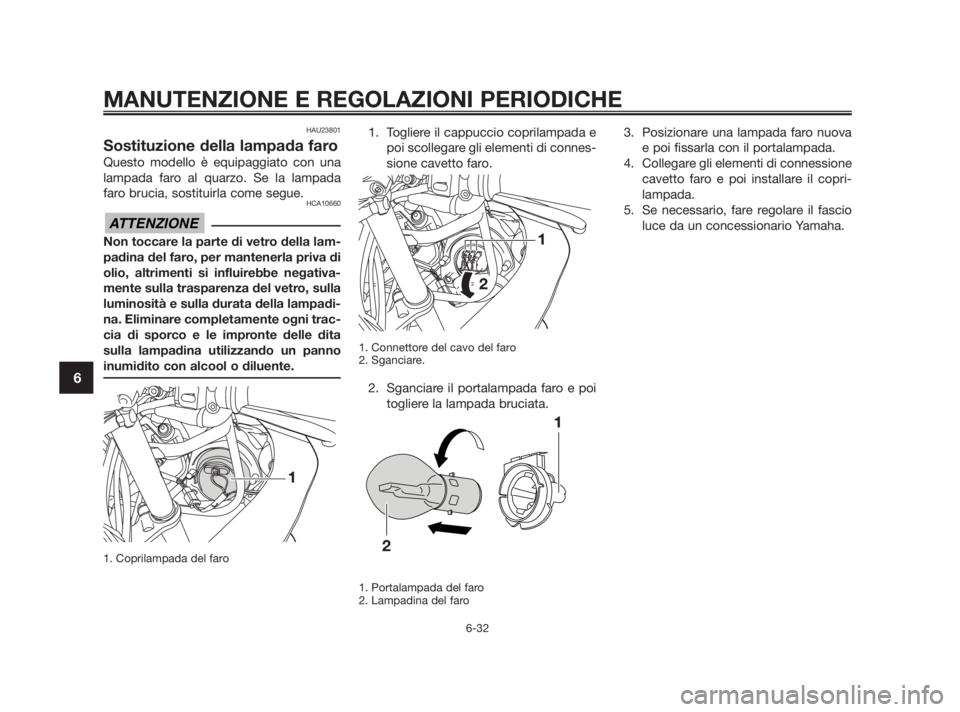

HAU23801
Sostituzione della lampada faro
Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada
faro brucia, sostituirla come segue.
HCA10660
Non toccare la parte di vetro della lam-
padina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.
1. Coprilampada del faro
1. Togliere il cappuccio coprilampada e
poi scollegare gli elementi di connes-
sione cavetto faro.
1. Connettore del cavo del faro
2. Sganciare.
2. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
1. Portalampada del faro
2. Lampadina del faro
3. Posizionare una lampada faro nuova
e poi fissarla con il portalampada.
4. Collegare gli elementi di connessione
cavetto faro e poi installare il copri-
lampada.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
5WX-F8199-H3 13/11/08 07:28 Página 68

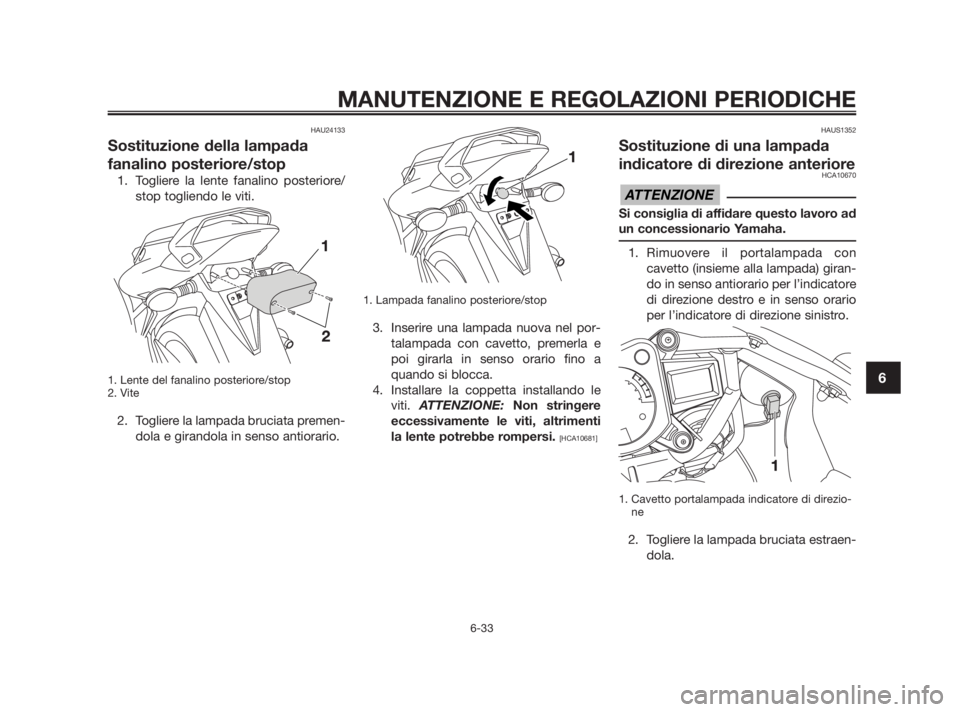

HAU24133
Sostituzione della lampada
fanalino posteriore/stop
1. Togliere la lente fanalino posteriore/
stop togliendo le viti.
1. Lente del fanalino posteriore/stop
2. Vite
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
1. Lampada fanalino posteriore/stop
3. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
4. Installare la coppetta installando le
viti. ATTENZIONE: Non stringere
eccessivamente le viti, altrimenti
la lente potrebbe rompersi.
[HCA10681]HAUS1352
Sostituzione di una lampada
indicatore di direzione anteriore
HCA10670
Si consiglia di affidare questo lavoro ad
un concessionario Yamaha.
1. Rimuovere il portalampada con
cavetto (insieme alla lampada) giran-
do in senso antiorario per l’indicatore
di direzione destro e in senso orario
per l’indicatore di direzione sinistro.
1. Cavetto portalampada indicatore di direzio-
ne
2. Togliere la lampada bruciata estraen-
dola.
ATTENZIONE
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
5WX-F8199-H3 13/11/08 07:28 Página 69

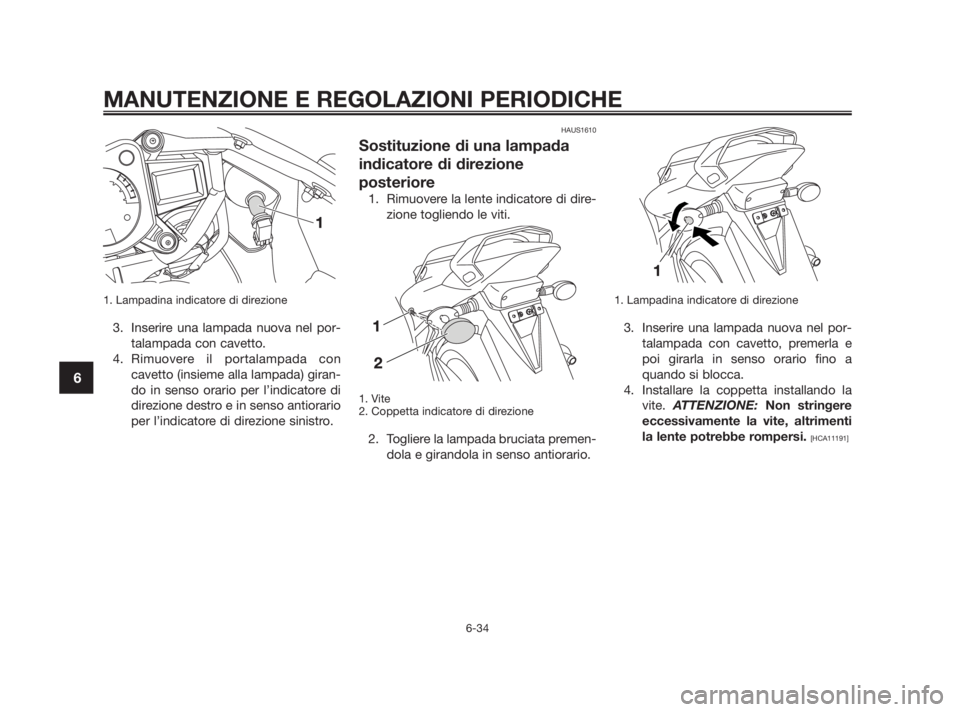

1. Lampadina indicatore di direzione
3. Inserire una lampada nuova nel por-
talampada con cavetto.
4. Rimuovere il portalampada con
cavetto (insieme alla lampada) giran-
do in senso orario per l’indicatore di
direzione destro e in senso antiorario
per l’indicatore di direzione sinistro.
HAUS1610
Sostituzione di una lampada
indicatore di direzione
posteriore
1. Rimuovere la lente indicatore di dire-
zione togliendo le viti.
1. Vite
2. Coppetta indicatore di direzione
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
1. Lampadina indicatore di direzione
3. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
4. Installare la coppetta installando la
vite. ATTENZIONE: Non stringere
eccessivamente la vite, altrimenti
la lente potrebbe rompersi.
[HCA11191]
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
5WX-F8199-H3 13/11/08 07:28 Página 70

HAUM1461
Sostituzione della lampada luce
targa
1. Togliere il coprilampada della luce
targa togliendo la vite.
1. Vite
2. Copertura luce targa
3. Connessione portalampada luce targa
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
1. Lampadina
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel por-
talampada con cavetto.
5. Installare il portalampada con cavet-
to (insieme alla lampada) premendo-
lo.
6. Installare il coprilampada della luce
targa installando la vite.
HAU25871
Ricerca ed eliminazione guasti
Sebbene i motocicli Yamaha subiscano
un rigoroso controllo prima della spedizio-
ne dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventua-
li problemi nei sistemi di alimentazione del
carburante, di compressione o di accen-
sione, per esempio, possono provocare
difficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione guas-
ti che seguono rappresentano una guida
rapida e facile per controllare questi
impianti vitali. Tuttavia, se il motociclo
dovesse richiedere riparazioni, consiglia-
mo di portarlo da un concessionario
Yamaha, i cui tecnici esperti sono in pos-
sesso degli attrezzi, dell’esperienza e
delle nozioni necessari per l’esecuzione di
una corretta manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai
ricambi originali Yamaha, ma spesso sono
di qualità inferiore, hanno durata minore e
possono provocare riparazioni costose.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
5WX-F8199-H3 13/11/08 07:28 Página 71

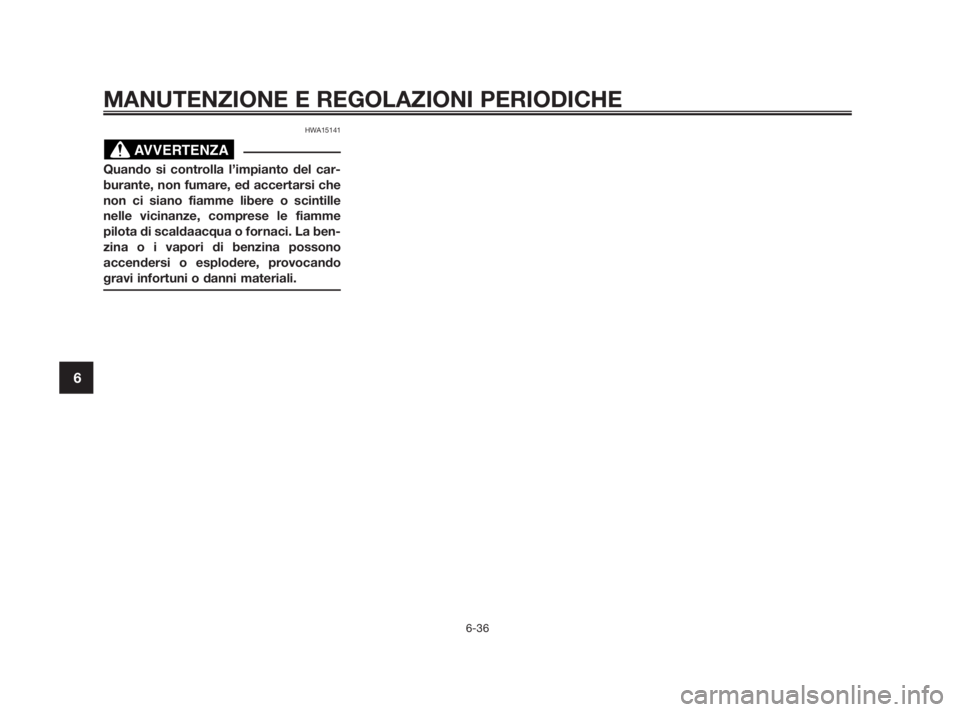

HWA15141
Quando si controlla l’impianto del car-
burante, non fumare, ed accertarsi che
non ci siano fiamme libere o scintille
nelle vicinanze, comprese le fiamme
pilota di scaldaacqua o fornaci. La ben-
zina o i vapori di benzina possono
accendersi o esplodere, provocando
gravi infortuni o danni materiali.
AVVERTENZA
