ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
2
34
5
6
7
8
9

fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen
verursachen können.

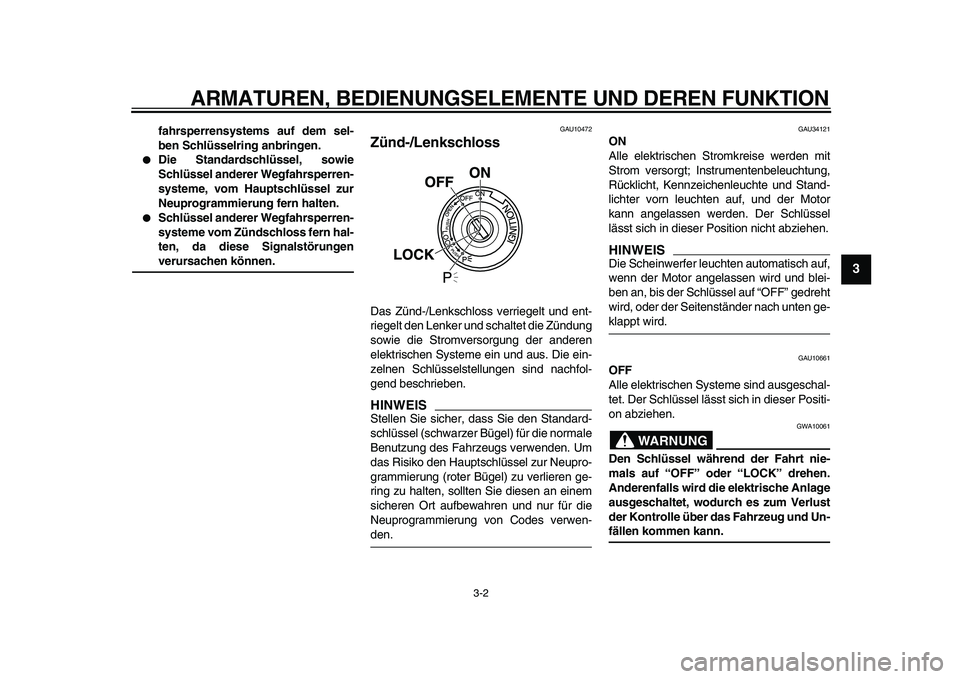

GAU10472
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
HINWEIS

Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU34121
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.
HINWEIS

Die Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedreht
wird, oder der Seitenständer nach unten ge-
klappt wird.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG

GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-
fällen kommen kann.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
1
2
3
4
5
6
7
8
9

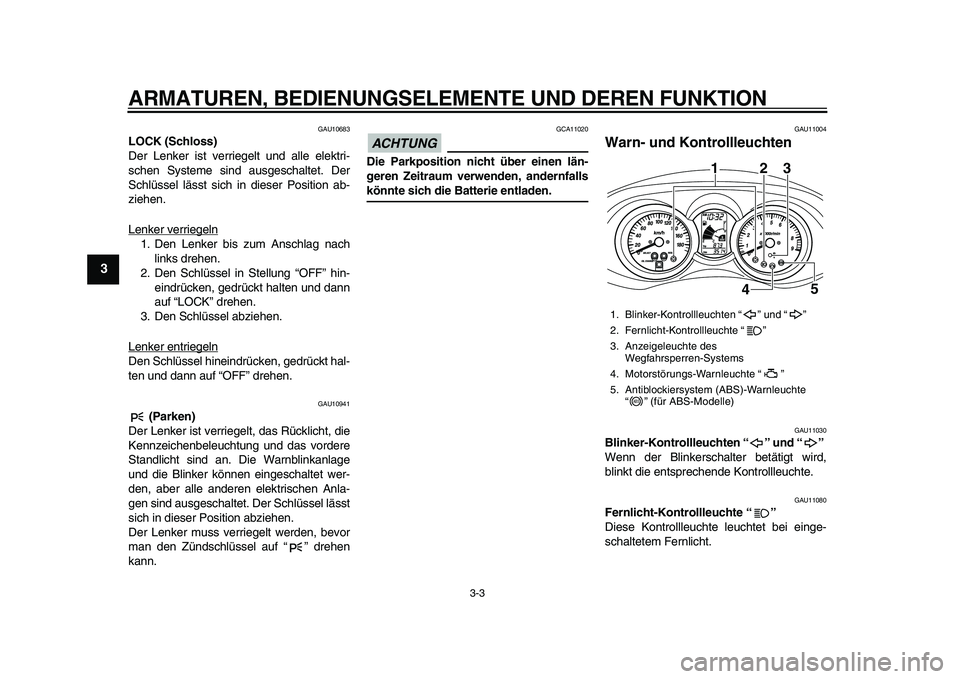

GAU10683
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.

GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG

GCA11020
Die Parkposition nicht über einen län-
geren Zeitraum verwenden, andernfalls
könnte sich die Batterie entladen.
GAU11004
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten “” und “”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11080
Fernlicht-Kontrollleuchte “”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Anzeigeleuchte des
Wegfahrsperren-Systems
4. Motorstörungs-Warnleuchte “ ”
5. Antiblockiersystem (ABS)-Warnleuchte
“ ” (für ABS-Modelle)
123
4
5
ABS

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
2
34
5
6
7
8
9

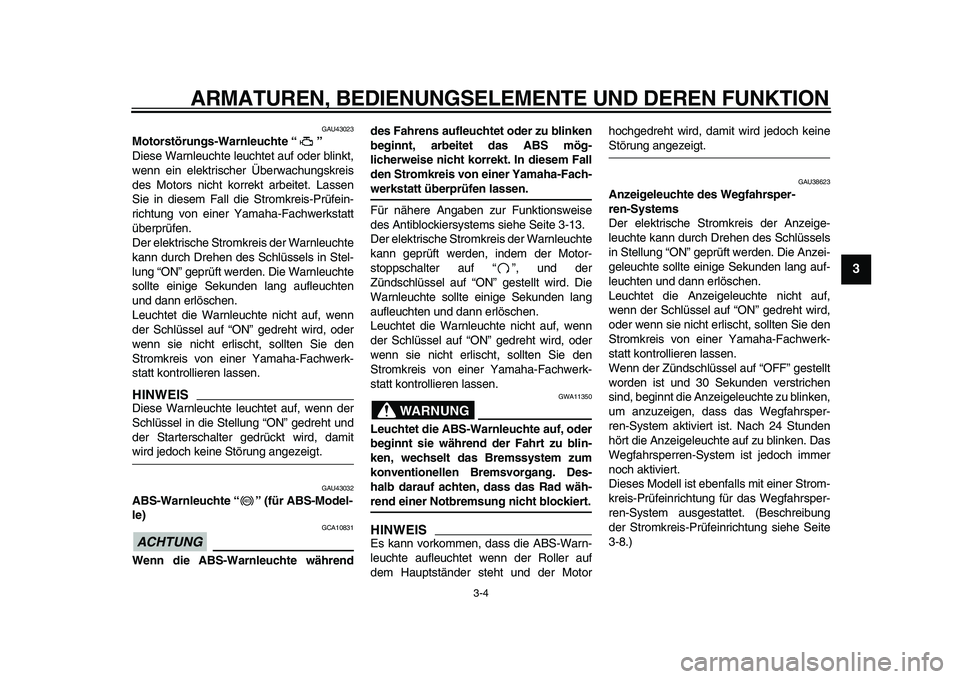

GAU43023
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors nicht korrekt arbeitet. Lassen
Sie in diesem Fall die Stromkreis-Prüfein-
richtung von einer Yamaha-Fachwerkstatt
überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEIS

Diese Warnleuchte leuchtet auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Starterschalter gedrückt wird, damit
wird jedoch keine Störung angezeigt.
GAU43032
ABS-Warnleuchte “” (für ABS-Model-
le)
ACHTUNG

GCA10831
Wenn die ABS-Warnleuchte währenddes Fahrens aufleuchtet oder zu blinken
beginnt, arbeitet das ABS mög-
licherweise nicht korrekt. In diesem Fall
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Für nähere Angaben zur Funktionsweise
des Antiblockiersystems siehe Seite 3-13.
Der elektrische Stromkreis der Warnleuchte
kann geprüft werden, indem der Motor-
stoppschalter auf “”, und der
Zündschlüssel auf “ON” gestellt wird. Die
Warnleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
WARNUNG

GWA11350
Leuchtet die ABS-Warnleuchte auf, oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
HINWEIS

Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn der Roller auf
dem Hauptständer steht und der Motorhochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAU38623
Anzeigeleuchte des Wegfahrsper-
ren-Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsper-
ren-System aktiviert ist. Nach 24 Stunden
hört die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-8.)
ABS

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
1
2
3
4
5
6
7
8
9

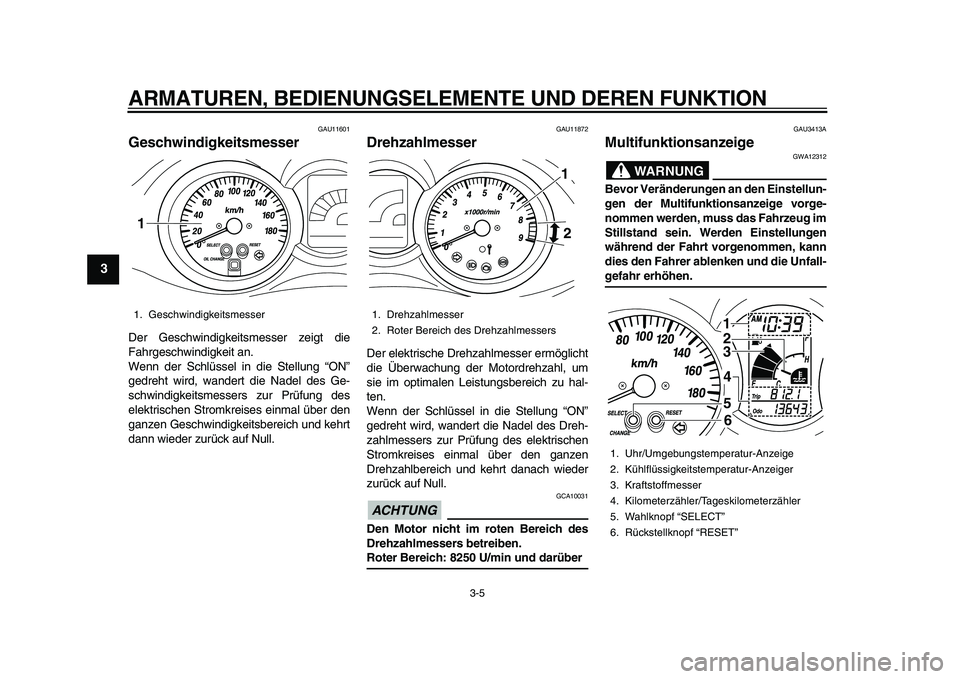

GAU11601
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG

GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
GAU3413A
Multifunktionsanzeige
WARNUNG

GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.
1. Geschwindigkeitsmesser
1

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12

1. Uhr/Umgebungstemperatur-Anzeige
2. Kühlflüssigkeitstemperatur-Anzeiger
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler
5. Wahlknopf “SELECT”
6. Rückstellknopf “RESET”
1
2
3
4
5
6

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
2
34
5
6
7
8
9

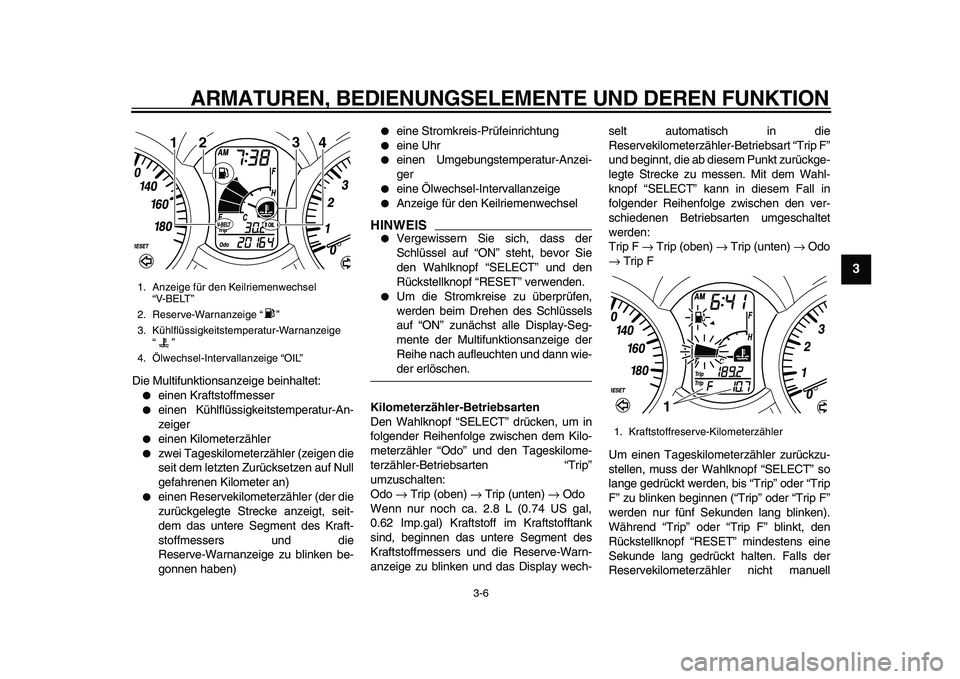

Die Multifunktionsanzeige beinhaltet:

einen Kraftstoffmesser

einen Kühlflüssigkeitstemperatur-An-
zeiger

einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das untere Segment des Kraft-
stoffmessers und die
Reserve-Warnanzeige zu blinken be-
gonnen haben)

eine Stromkreis-Prüfeinrichtung

eine Uhr

einen Umgebungstemperatur-Anzei-
ger

eine Ölwechsel-Intervallanzeige

Anzeige für den Keilriemenwechsel
HINWEIS


Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.

Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo” und den Tageskilome-
terzähler-Betriebsarten “Trip”
umzuschalten:
Odo
→
Trip (oben)
→
Trip (unten)
→
Odo
Wenn nur noch ca. 2.8 L (0.74 US gal,
0.62 Imp.gal) Kraftstoff im Kraftstofftank
sind, beginnen das untere Segment des
Kraftstoffmessers und die Reserve-Warn-
anzeige zu blinken und das Display wech-selt automatisch in die
Reservekilometerzähler-Betriebsart “Trip F”
und beginnt, die ab diesem Punkt zurückge-
legte Strecke zu messen. Mit dem Wahl-
knopf “SELECT” kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Betriebsarten umgeschaltet
werden:
Trip F
→
Trip (oben)
→
Trip (unten)
→
Odo
→
Trip F
Um einen Tageskilometerzähler zurückzu-
stellen, muss der Wahlknopf “SELECT” so
lange gedrückt werden, bis “Trip” oder “Trip
F” zu blinken beginnen (“Trip” oder “Trip F”
werden nur fünf Sekunden lang blinken).
Während “Trip” oder “Trip F” blinkt, den
Rückstellknopf “RESET” mindestens eine
Sekunde lang gedrückt halten. Falls der
Reservekilometerzähler nicht manuell

1. Anzeige für den Keilriemenwechsel
“V-BELT”
2. Reserve-Warnanzeige “”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4.Ölwechsel-Intervallanzeige “OIL”
123
4

1. Kraftstoffreserve-Kilometerzähler
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
2
3
4
5
6
7
8
9

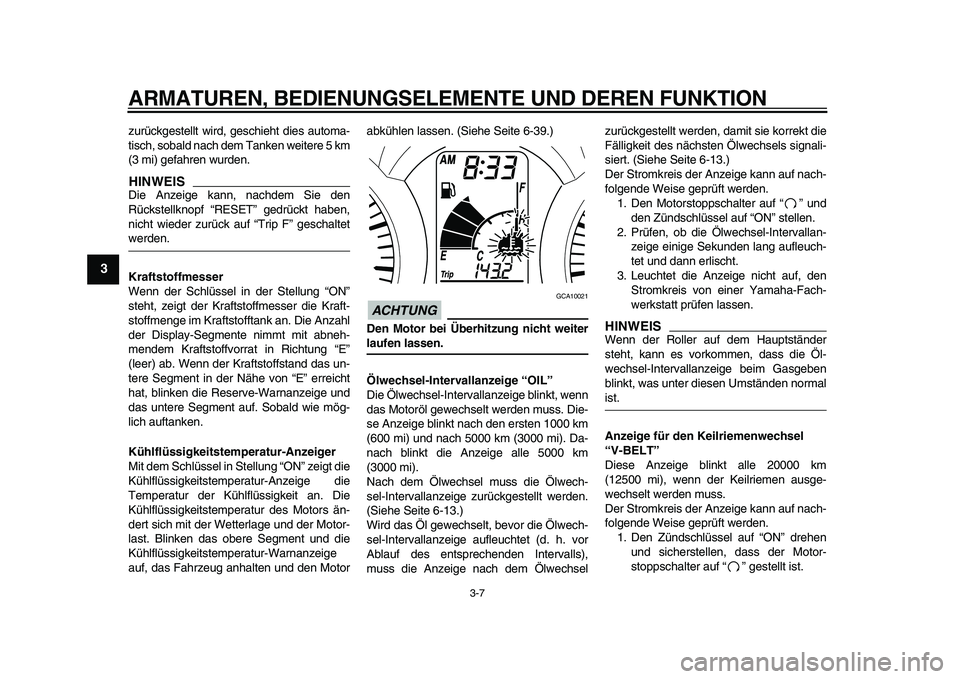

zurückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5 km
(3 mi) gefahren wurden.
HINWEIS

Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “Trip F” geschaltet
werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der Nähe von “E” erreicht
hat, blinken die Reserve-Warnanzeige und
das untere Segment auf. Sobald wie mög-
lich auftanken.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment und die
Kühlflüssigkeitstemperatur-Warnanzeige
auf, das Fahrzeug anhalten und den Motorabkühlen lassen. (Siehe Seite 6-39.)
ACHTUNG

GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-
se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km
(3000 mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
(Siehe Seite 6-13.)
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechselzurückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. (Siehe Seite 6-13.)
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
HINWEIS

Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, dass die Öl-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen Umständen normal
ist.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km
(12500 mi), wenn der Keilriemen ausge-
wechselt werden muss.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.

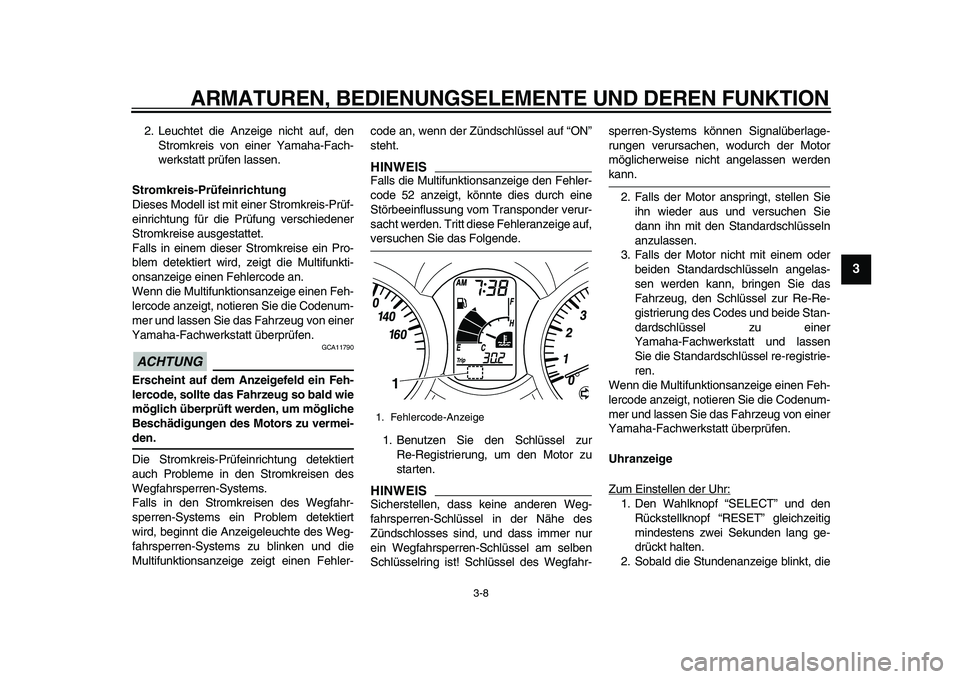

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
2
34
5
6
7
8
9

2. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, zeigt die Multifunkti-
onsanzeige einen Fehlercode an.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG

GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des Weg-
fahrsperren-Systems zu blinken und die
Multifunktionsanzeige zeigt einen Fehler-code an, wenn der Zündschlüssel auf “ON”
steht.
HINWEIS

Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS

Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die

1. Fehlercode-Anzeige
1

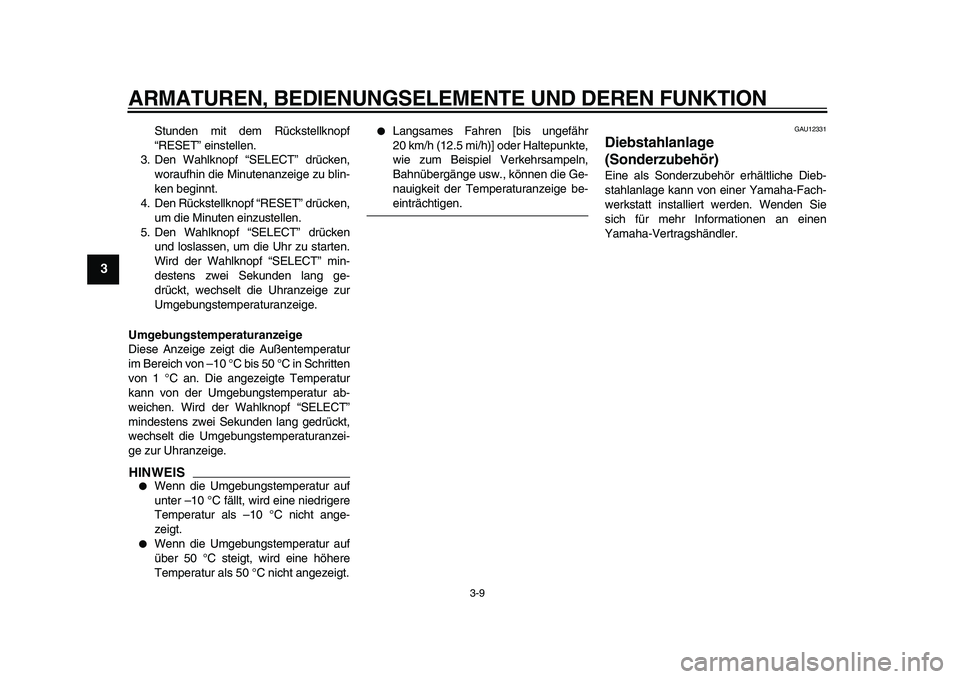

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
2
3
4
5
6
7
8
9

Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Wird der Wahlknopf “SELECT” min-
destens zwei Sekunden lang ge-
drückt, wechselt die Uhranzeige zur
Umgebungstemperaturanzeige.
Umgebungstemperaturanzeige
Diese Anzeige zeigt die Außentemperatur
im Bereich von –10 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen. Wird der Wahlknopf “SELECT”
mindestens zwei Sekunden lang gedrückt,
wechselt die Umgebungstemperaturanzei-
ge zur Uhranzeige.
HINWEIS


Wenn die Umgebungstemperatur auf
unter –10 °C fällt, wird eine niedrigere
Temperatur als –10 °C nicht ange-
zeigt.

Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht angezeigt.

Langsames Fahren [bis ungefähr
20 km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
