2010 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

8-1
2
3
4
5
6
7
89

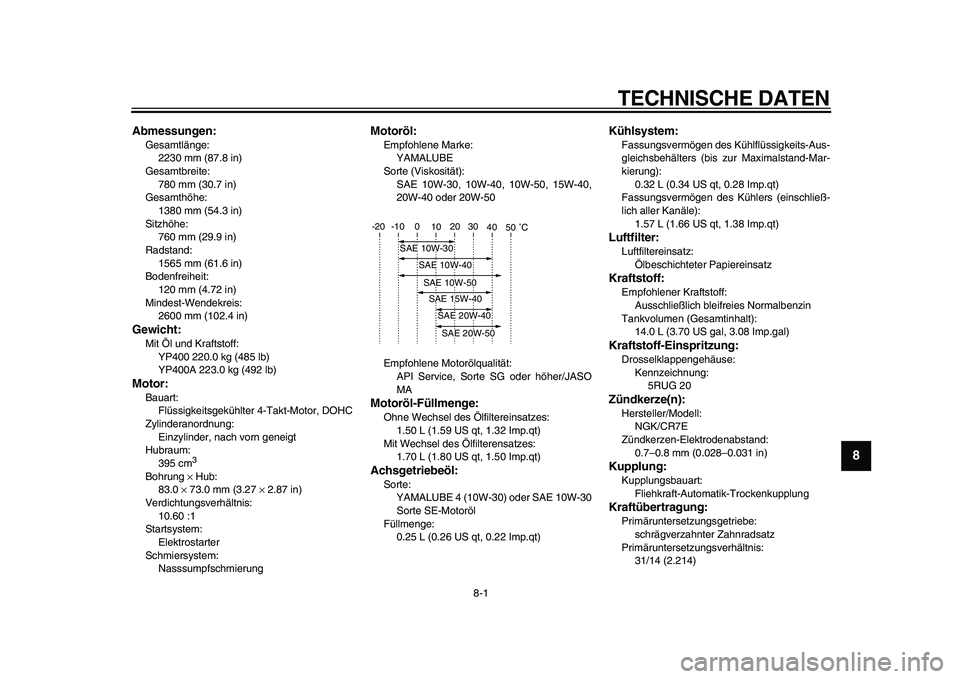

TECHNISCHE DATEN
GAU2633X
Abmessungen:
Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
780 mm (30.7 in)
Gesamthöhe:
1380 mm (54.3 in)
Sitzhöhe:
760 mm (29.9 in)
Radstand:
1565 mm (61.6 in)
Bodenfreiheit:
120 mm (4.72 in)
Mindest-Wendekreis:
2600 mm (102.4 in)
Gewicht:
Mit Öl und Kraftstoff:
YP400 220.0 kg (485 lb)
YP400A 223.0 kg (492 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
395 cm
3

Bohrung
×
Hub:
83.0
×
73.0 mm (3.27
×
2.87 in)
Verdichtungsverhältnis:
10.60 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung

Motoröl:
Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Achsgetriebeöl:
Sorte:
YAMALUBE 4 (10W-30) oder SAE 10W-30
Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.57 L (1.66 US qt, 1.38 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
14.0 L (3.70 US gal, 3.08 Imp.gal)
Kraftstoff-Einspritzung:
Drosselklappengehäuse:
Kennzeichnung:
5RUG 20
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
31/14 (2.214)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50

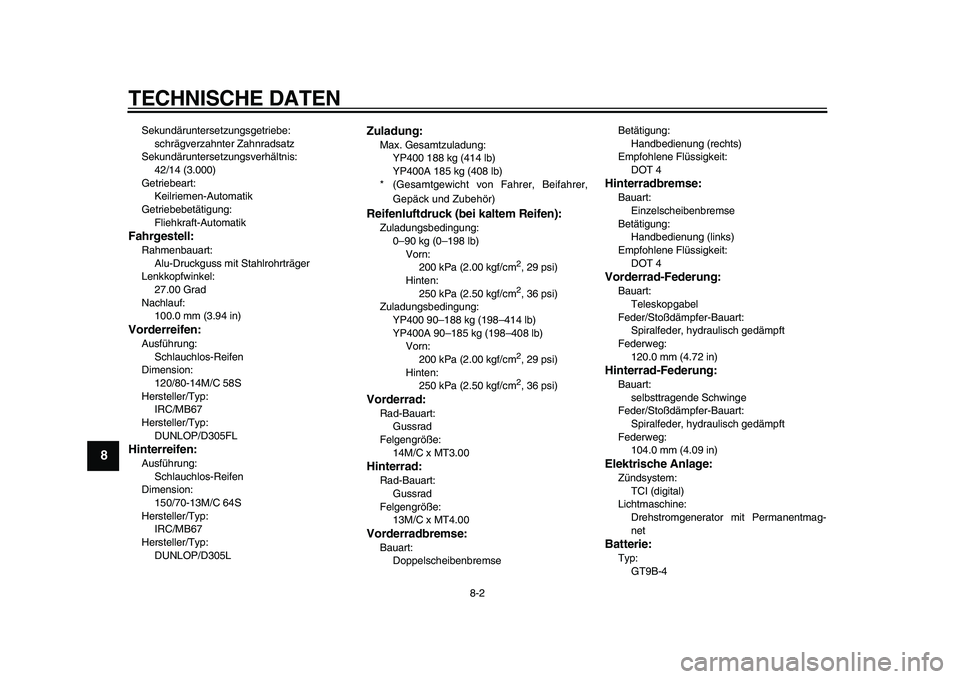

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
42/14 (3.000)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Alu-Druckguss mit Stahlrohrträger
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
100.0 mm (3.94 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
YP400 188 kg (414 lb)
YP400A 185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Zuladungsbedingung:
YP400 90–188 kg (198–414 lb)
YP400A 90–185 kg (198–408 lb)
Vorn:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14M/C x MT3.00
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13M/C x MT4.00
Vorderradbremse:
Bauart:
DoppelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentmag-
net
Batterie:
Typ:
GT9B-4

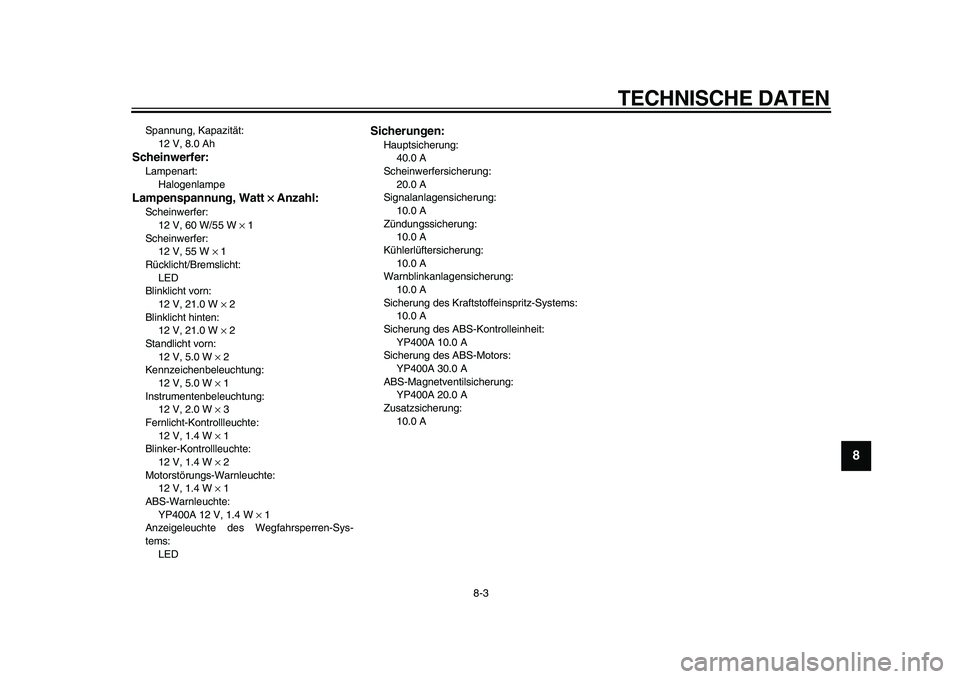

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 60 W/55 W
×
1
Scheinwerfer:
12 V, 55 W
×
1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
ABS-Warnleuchte:
YP400A 12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sys-
tems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
ABS-Magnetventilsicherung:
YP400A 20.0 A
Zusatzsicherung:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

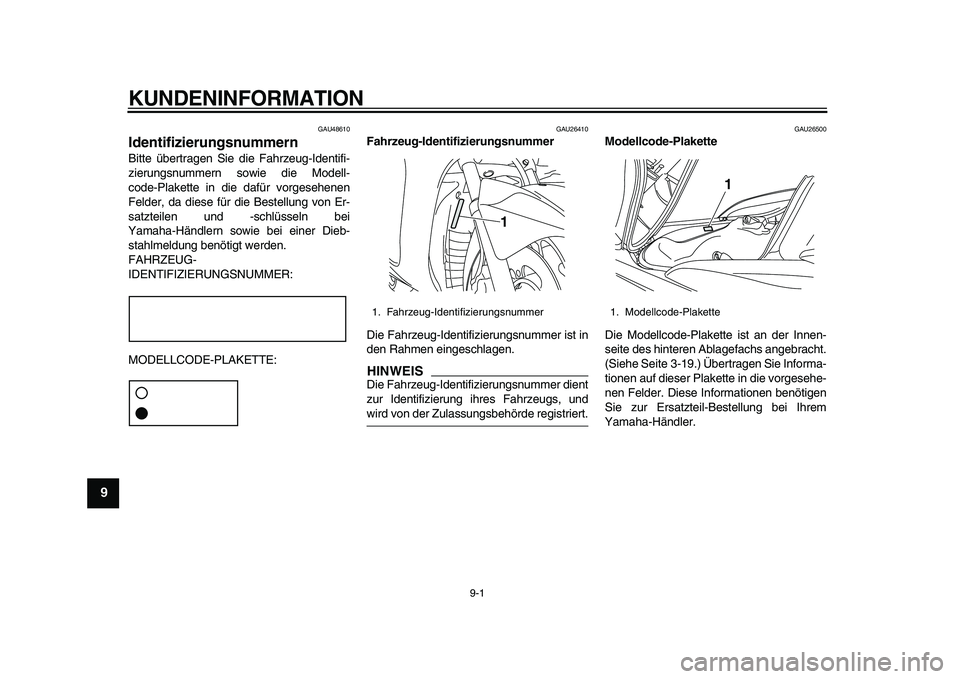

KUNDENINFORMATION
GAU48610
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-19.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1

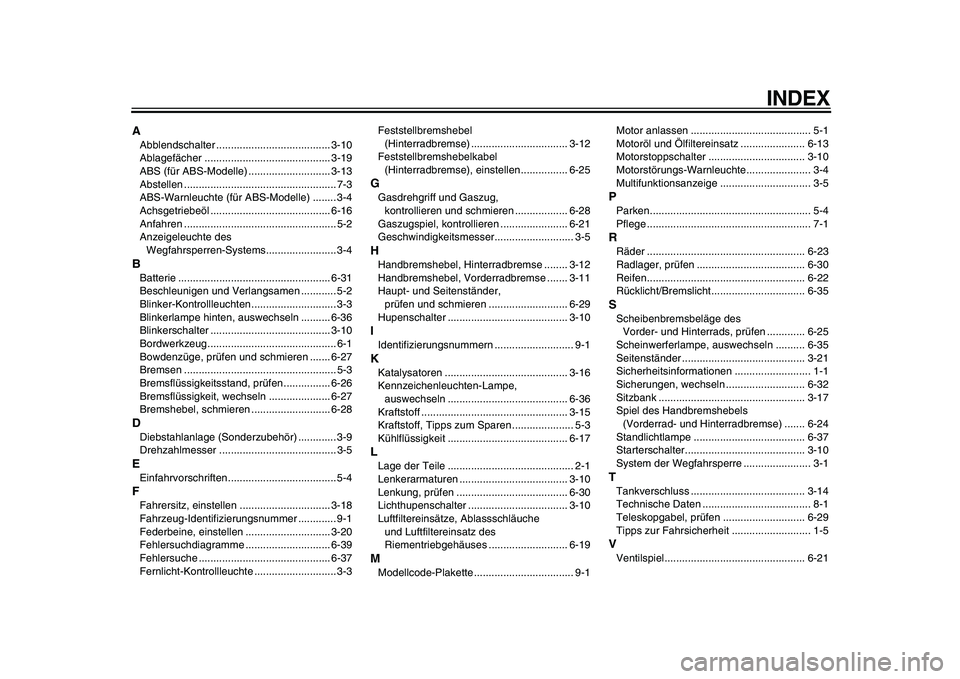

INDEX
A
Abblendschalter ....................................... 3-10
Ablagefächer ........................................... 3-19
ABS (für ABS-Modelle) ............................ 3-13
Abstellen .................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-4
Achsgetriebeöl ......................................... 6-16
Anfahren .................................................... 5-2
Anzeigeleuchte des
Wegfahrsperren-Systems........................ 3-4
B
Batterie .................................................... 6-31
Beschleunigen und Verlangsamen ............ 5-2
Blinker-Kontrollleuchten............................. 3-3
Blinkerlampe hinten, auswechseln .......... 6-36
Blinkerschalter ......................................... 3-10
Bordwerkzeug............................................ 6-1
Bowdenzüge, prüfen und schmieren ....... 6-27
Bremsen .................................................... 5-3
Bremsflüssigkeitsstand, prüfen................ 6-26
Bremsflüssigkeit, wechseln ..................... 6-27
Bremshebel, schmieren ........................... 6-28
D
Diebstahlanlage (Sonderzubehör) ............. 3-9
Drehzahlmesser ........................................ 3-5
E
Einfahrvorschriften..................................... 5-4
F
Fahrersitz, einstellen ............................... 3-18
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbeine, einstellen ............................. 3-20
Fehlersuchdiagramme ............................. 6-39
Fehlersuche ............................................. 6-37
Fernlicht-Kontrollleuchte ............................ 3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-12
Feststellbremshebelkabel
(Hinterradbremse), einstellen................ 6-25
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-28
Gaszugspiel, kontrollieren ....................... 6-21
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-12
Handbremshebel, Vorderradbremse ....... 3-11
Haupt- und Seitenständer,
prüfen und schmieren ........................... 6-29
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren .......................................... 3-16
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-36
Kraftstoff .................................................. 3-15
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-17
L
Lage der Teile ........................................... 2-1
Lenkerarmaturen ..................................... 3-10
Lenkung, prüfen ...................................... 6-30
Lichthupenschalter .................................. 3-10
Luftfiltereinsätze, Ablassschläuche
und Luftfiltereinsatz des
Riementriebgehäuses ........................... 6-19
M
Modellcode-Plakette .................................. 9-1Motor anlassen ......................................... 5-1
Motoröl und Ölfiltereinsatz ...................... 6-13
Motorstoppschalter ................................. 3-10
Motorstörungs-Warnleuchte...................... 3-4
Multifunktionsanzeige ............................... 3-5
P
Parken....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-23
Radlager, prüfen ..................................... 6-30
Reifen...................................................... 6-22
Rücklicht/Bremslicht................................ 6-35
S
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-25
Scheinwerferlampe, auswechseln .......... 6-35
Seitenständer .......................................... 3-21
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-32
Sitzbank .................................................. 3-17
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse) ....... 6-24
Standlichtlampe ...................................... 6-37
Starterschalter......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-14
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................ 6-29
Tipps zur Fahrsicherheit ........................... 1-5
V
Ventilspiel................................................ 6-21

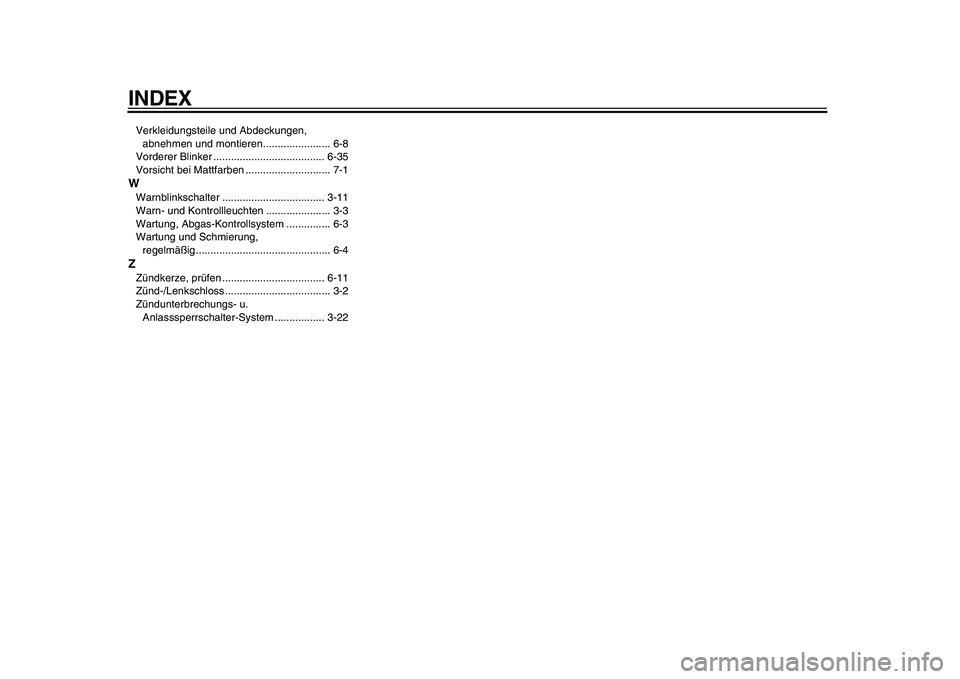

INDEX
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-8
Vorderer Blinker ...................................... 6-35
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-11
Warn- und Kontrollleuchten ...................... 3-3
Wartung, Abgas-Kontrollsystem ............... 6-3
Wartung und Schmierung,
regelmäßig.............................................. 6-4
Z
Zündkerze, prüfen ................................... 6-11
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-22

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–1.3×1 !
(G)

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2009.09–1.3×1 !
(G)
