2010 YAMAHA MAJESTY 400 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

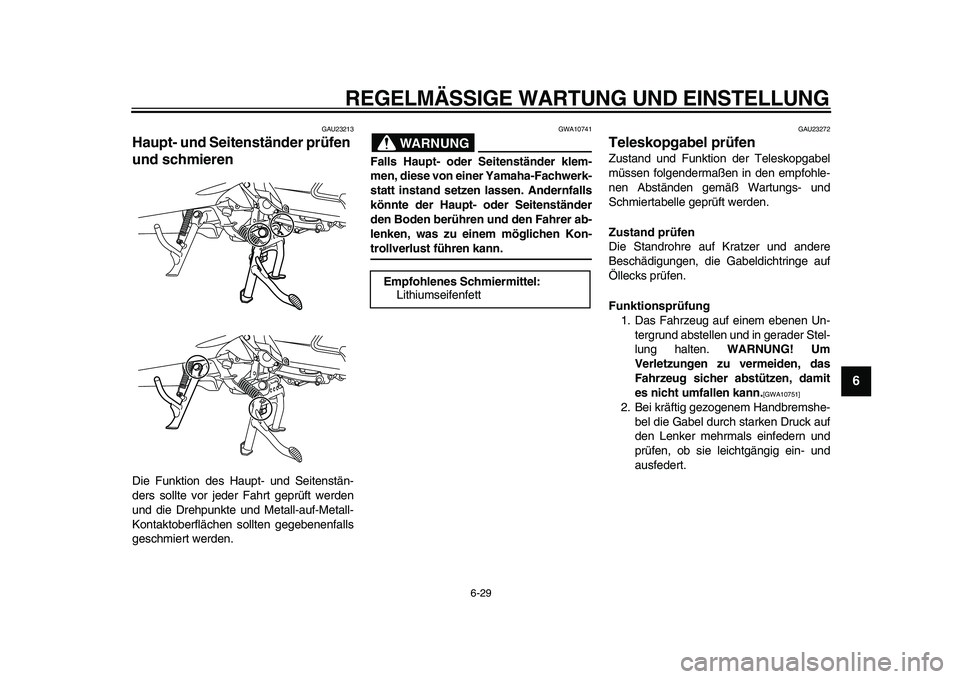

6-29
2
3
4
5
67
8
9

GAU23213
Haupt- und Seitenständer prüfen
und schmieren
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG

GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.

[GWA10751]

2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

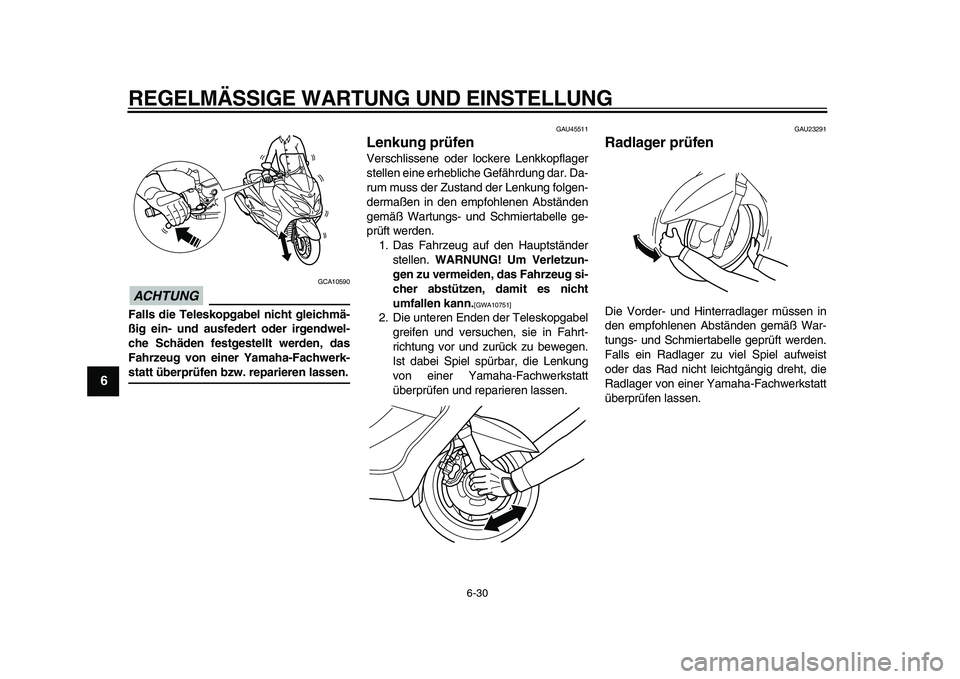

6-30
1
2
3
4
5
6
7
8
9
ACHTUNG

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

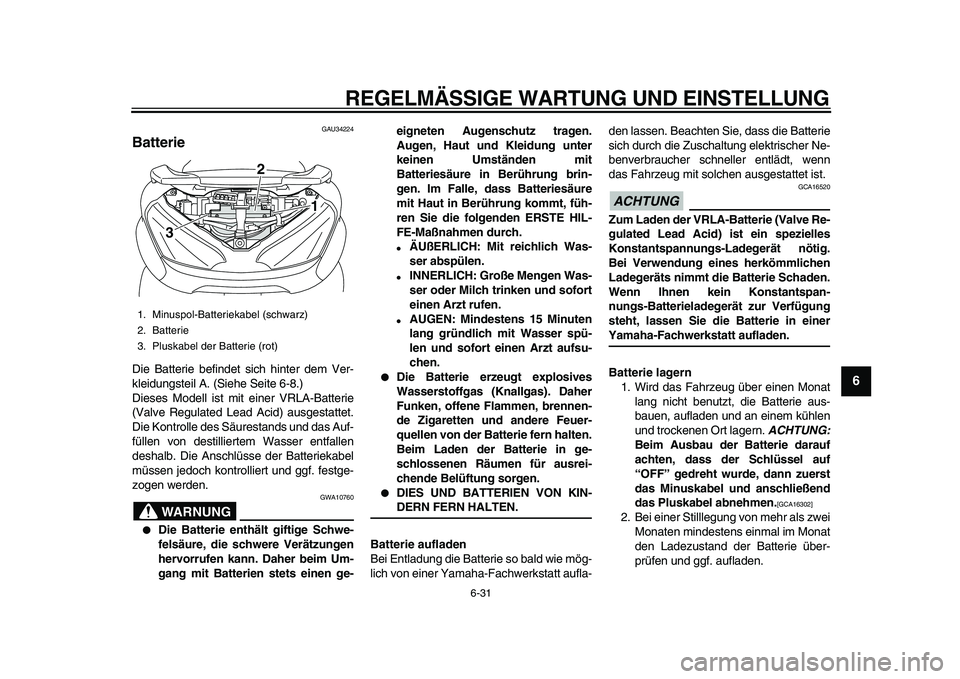

6-31
2
3
4
5
67
8
9

GAU34224
Batterie
Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG

GWA10760

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit
Batteriesäure in Berührung brin-
gen. Im Falle, dass Batteriesäure
mit Haut in Berührung kommt, füh-
ren Sie die folgenden ERSTE HIL-
FE-Maßnahmen durch.

ÄUßERLICH: Mit reichlich Was-
ser abspülen.

INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.

AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn
das Fahrzeug mit solchen ausgestattet ist.
ACHTUNG

GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspan-
nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]

2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
1. Minuspol-Batteriekabel (schwarz)
2. Batterie
3. Pluskabel der Batterie (rot)
2
1
3

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

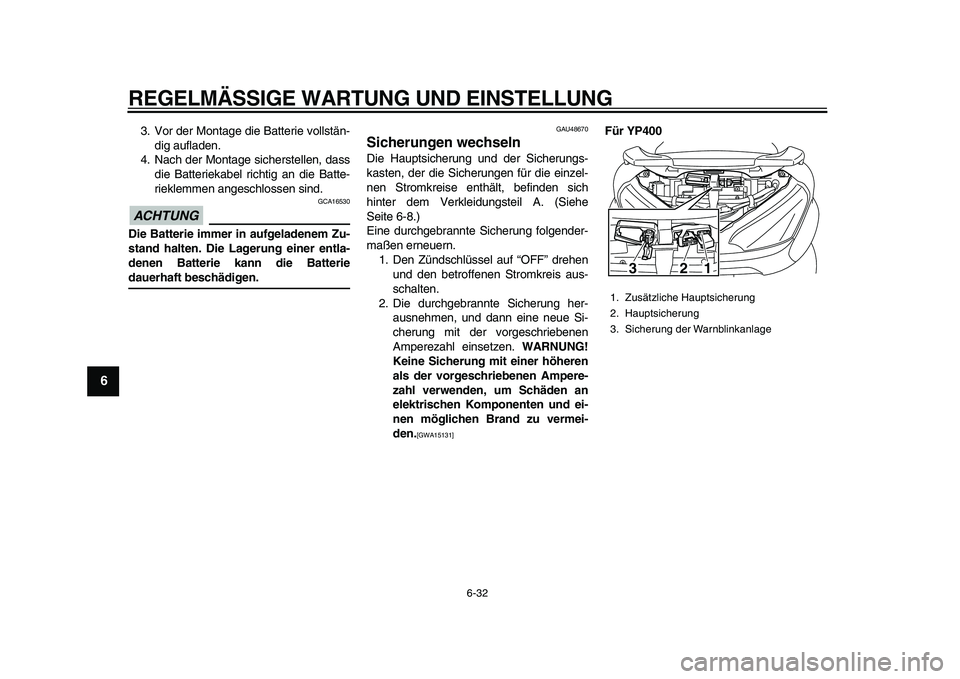

6-32
1
2
3
4
5
6
7
8
9

3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG

GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie
dauerhaft beschädigen.
GAU48670
Sicherungen wechseln
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich
hinter dem Verkleidungsteil A. (Siehe
Seite 6-8.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]

Für YP400
1. Zusätzliche Hauptsicherung
2. Hauptsicherung
3. Sicherung der Warnblinkanlage
1
3
2

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

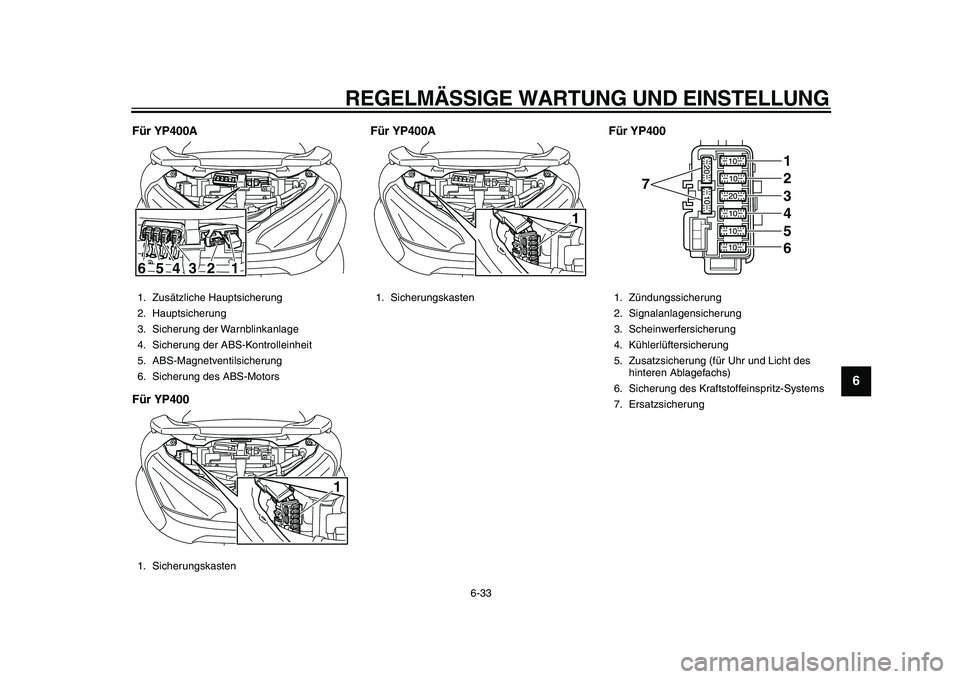

6-33
2
3
4
5
67
8
9

Für YP400A
Für YP400Für YP400A Für YP400
1. Zusätzliche Hauptsicherung
2. Hauptsicherung
3. Sicherung der Warnblinkanlage
4. Sicherung der ABS-Kontrolleinheit
5. ABS-Magnetventilsicherung
6. Sicherung des ABS-Motors
1. Sicherungskasten
1
3
2
4
5
6
1

1. Sicherungskasten
1

1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

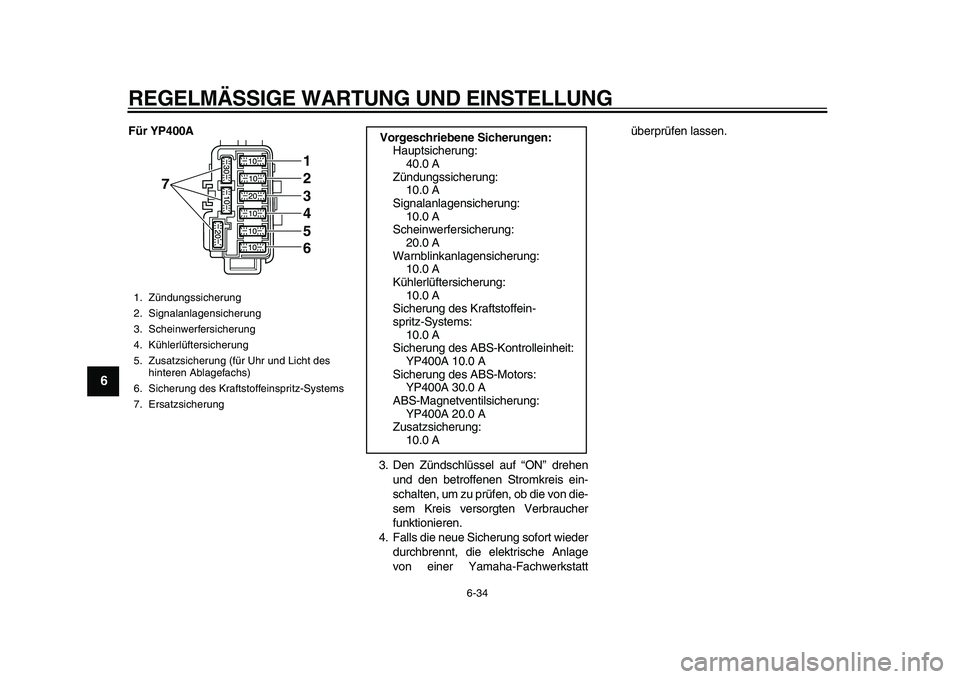

6-34
1
2
3
4
5
6
7
8
9

Für YP400A
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstattüberprüfen lassen.
1. Zündungssicherung
2. Signalanlagensicherung
3. Scheinwerfersicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Uhr und Licht des
hinteren Ablagefachs)
6. Sicherung des Kraftstoffeinspritz-Systems
7. Ersatzsicherung
7
123456

Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Zündungssicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Scheinwerfersicherung:
20.0 A
Warnblinkanlagensicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A
Sicherung des Kraftstoffein-
spritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
YP400A 10.0 A
Sicherung des ABS-Motors:
YP400A 30.0 A
ABS-Magnetventilsicherung:
YP400A 20.0 A
Zusatzsicherung:
10.0 A

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
2
3
4
5
67
8
9

GAU34240
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlichtke-
gel einstellen.
GAU24181
Rücklicht/Bremslicht
Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU39880
Vorderer Blinker
Falls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

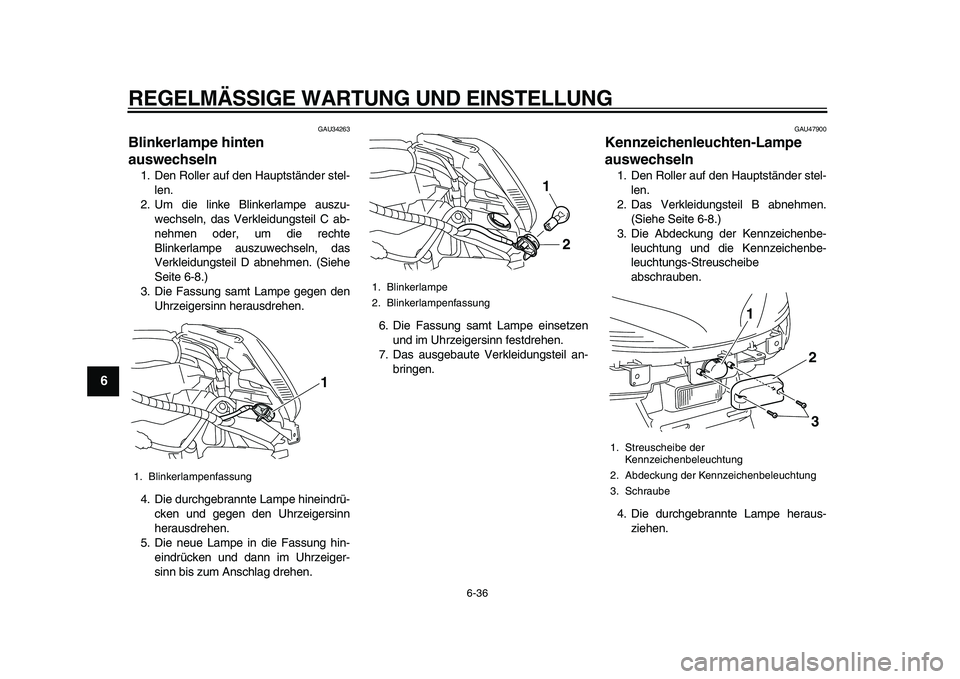

6-36
1
2
3
4
5
6
7
8
9

GAU34263
Blinkerlampe hinten
auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Um die linke Blinkerlampe auszu-
wechseln, das Verkleidungsteil C ab-
nehmen oder, um die rechte
Blinkerlampe auszuwechseln, das
Verkleidungsteil D abnehmen. (Siehe
Seite 6-8.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das ausgebaute Verkleidungsteil an-
bringen.
GAU47900
Kennzeichenleuchten-Lampe
auswechseln
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-8.)
3. Die Abdeckung der Kennzeichenbe-
leuchtung und die Kennzeichenbe-
leuchtungs-Streuscheibe
abschrauben.
4. Die durchgebrannte Lampe heraus-
ziehen.
1. Blinkerlampenfassung
1

1. Blinkerlampe
2. Blinkerlampenfassung
2
1

1. Streuscheibe der
Kennzeichenbeleuchtung
2. Abdeckung der Kennzeichenbeleuchtung
3. Schraube
2
3
1
