4-15
4

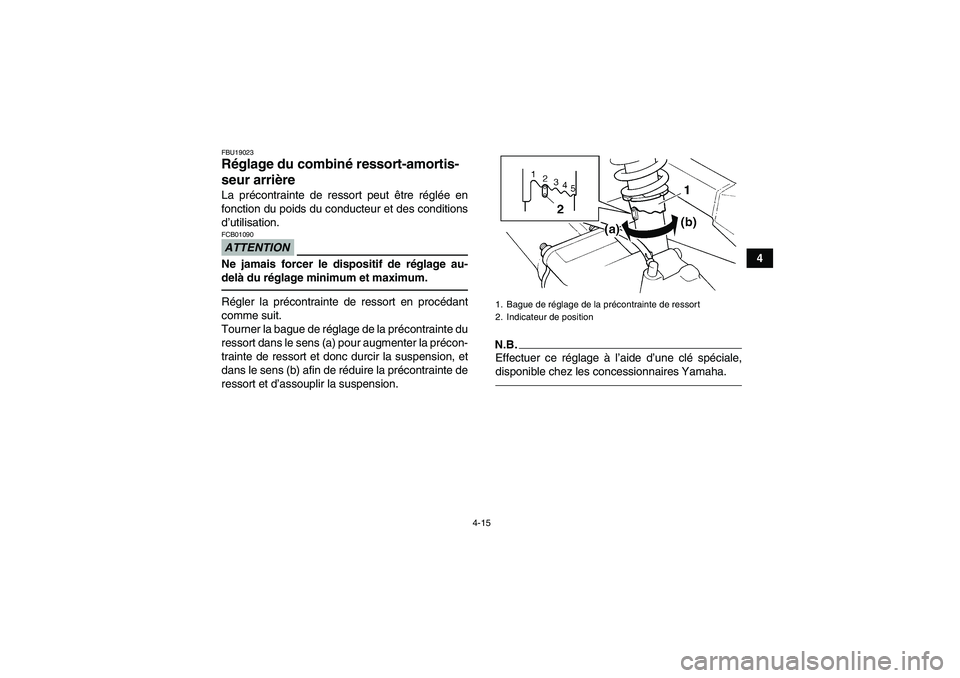

FBU19023Réglage du combiné ressort-amortis-
seur arrière La précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB01090Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum.Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte du
ressort dans le sens (a) pour augmenter la précon-
trainte de ressort et donc durcir la suspension, et
dans le sens (b) afin de réduire la précontrainte de
ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
U1P065F0.book Page 15 Friday, August 28, 2009 10:07 AM

4-16
4
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
U1P065F0.book Page 16 Friday, August 28, 2009 10:07 AM

5-1
5
FBU19201
CONTRÔLES AVANT UTILISATION
FBU19224Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00481L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-8, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-12
Huile de couple conique
arrièreS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-19
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM

5-2
5
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-4, 8-29, 8-30, 8-32
Frein arrièreContrôler le fonctionnement et corriger si nécessaire.
Lubrifier le câble si nécessaire.
Contrôler la garde du levier et de la pédale et la régler si néces-
saire.5-4, 8-29, 8-32
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-5, 8-28
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-38
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-5
Sélecteur de vitessesS’assurer du fonctionnement en douceur.
Corriger si nécessaire.8-39
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-39
Leviers de freinS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-38
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-7 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM

5-3
5
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-7
BatterieContrôler le niveau de l’électrolyte. Ajouter de l’eau distillée si né-
cessaire.5-7, 8-41 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U1P065F0.book Page 3 Friday, August 28, 2009 10:07 AM

5-4
5
FBU19541Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-8.)FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-12.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-19.)FBU27671Freins avant et arrière Leviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. Si ce n’est pas le cas, faire contrôler le cir-
cuit de freinage par un concessionnaire
Yamaha.
Contrôler la garde au levier et à la pédale de
frein arrière. Si la garde est incorrecte, la régler.
(Voir page 8-32.)

Contrôler le fonctionnement des leviers et de la
pédale. Leur fonctionnement doit être doux mais
ferme. Si ce n’est pas le cas, les faire contrôler
par un concessionnaire Yamaha.
Niveau du liquide de frein avant
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-30.)
Fuite de liquide de frein avant
S’assurer qu’il n’y a pas de fuite au niveau de la du-
rite, du raccord ou du réservoir de liquide du frein
avant. Actionner le frein fermement pendant une
minute. Si le levier cède lentement sous la pres-
sion, il y a lieu de suspecter une fuite dans le circuit
de freinage. Faire contrôler le circuit de freinage
par un concessionnaire Yamaha à la moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes et des mâchoires de frein.
(Voir page 8-29.)Liquide de frein recommandé:
DOT 4
U1P065F0.book Page 4 Friday, August 28, 2009 10:07 AM

5-5
5
FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19814Pneus Contrôler fréquemment la pression de gonflage
des pneus afin de s’assurer qu’elle est conforme.
S’assurer également de leur bon état.
Pression des pneus
Vérifier et régler la pression des pneus à froid à
l’aide du manomètre basse pression pour pneus.
La pression de gonflage des pneus doit être égale
des deux côtés. AVERTISSEMENT ! La conduite
d’un véhicule dont les pneus ne sont pas gon-
flés à la pression correcte peut être la cause de
blessures graves, voire de mort, en provo-
quant une perte de contrôle. Une pression in-
suffisante peut entraîner le déjantement du
pneu quand le véhicule est utilisé dans des
conditions extrêmes.
[FWB02541]
Gonfler les pneus à
la pression recommandée ci-dessous :Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-
mètre risquerait de fausser la première mesure. Pression de gonflage recommandée:
Avan t
20.0 kPa (0.200 kgf/cm², 2.9 psi)
Arrière
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Pression de gonflage minimum :
Avan t
17.0 kPa (0.170 kgf/cm², 2.5 psi)
Arrière
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Pression maximale lors du sertissage des ta-
lons de pneu :
Avan t
250 kPa (2.5 kgf/cm², 36 psi)
Arrière
250 kPa (2.5 kgf/cm², 36 psi)
U1P065F0.book Page 5 Friday, August 28, 2009 10:07 AM

5-6
5
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture
est réduite à 3 mm (0.12 in).Renseignements sur les pneus
Ce VTT est équipé de pneus sans chambre à air.
AVERTISSEMENT
FWB02551La conduite d’un VTT dont le type de pneu ne
convient pas pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques
d’accident.Après avoir subi de nombreux tests, les pneus ci-
tés ci-après ont été homologués par Yamaha Mo-
tor Manufacturing Corporation of America pour ce
modèle.
1. Manomètre basse pression pour pneus
1. Limite d’usure de pneu
