2010 YAMAHA GRIZZLY 250 Notices Demploi (in French)

3-1
3
FBU17680
DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Phares
2. Robinet de carburant
3. Lanceur à rappel
4. Fusibles
5. Batterie
6. Feu arrière/stop
7. Bague de réglage de la précontrainte de ressort du
combiné ressort-amortisseur arrière
8. Vis de vidange de l’huile moteur
9. Sélecteur de vitesses
9
1. Pare-étincelles
2. Compartiment de rangement et trousse de réparation
3. Boîtier de filtre à air
4. Bouchon de remplissage de l’huile moteur
5. Pédale de frein
6. Vis de réglage de l’embrayage
7.Élément du filtre à huile
8. Contacteur de feu stop sur frein arrière
5
1234
6 7 8
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM

3-2
3
FBU17712Commandes et instruments
N.B.Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.
1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Verrou de stationnement du frein de stationnement
5. Contacteur d’avertisseur
6. Starter
7. Contacteur à clé
8. Réservoir de liquide de frein
9. Levier des gaz
10.Levier de frein avant
11.Bouchon du réservoir de carburant
2
1
3
4
5
6
7
9
8
10
11
U1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM

4-1
4
FBU17733
COMMANDES ET INSTRUMENTS
FBU17760Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM

4-2
4

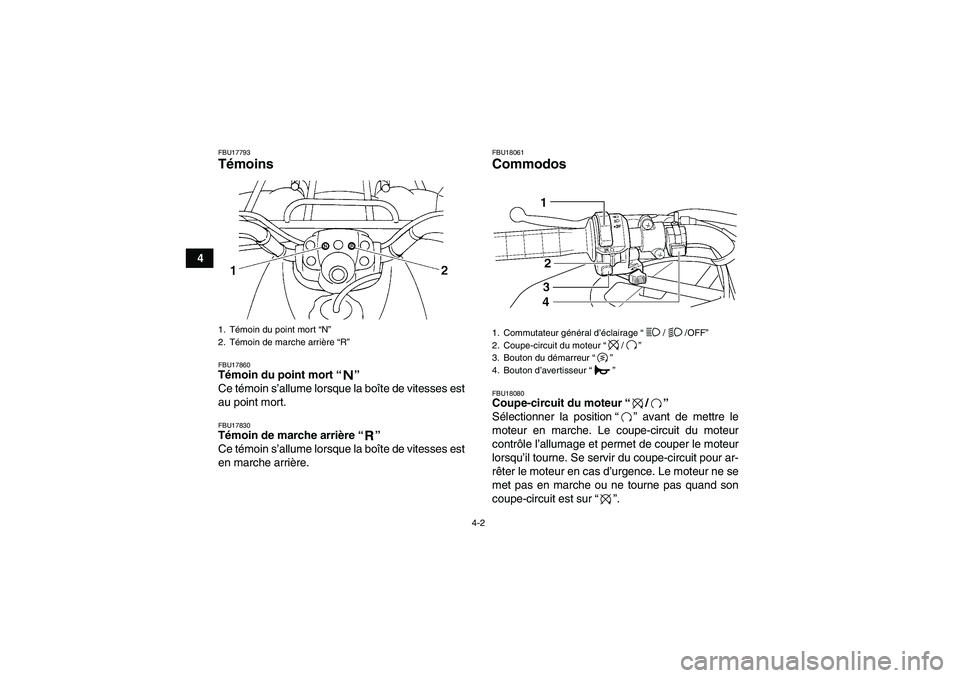

FBU17793Témoins FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17830Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.
FBU18061Commodos FBU18080Coupe-circuit du moteur“/”
Sélectionner la position“” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur“”.
1. Témoin du point mort “N”
2. Témoin de marche arrière “R”
1. Commutateur général d’éclairage“/ /OFF”
2. Coupe-circuit du moteur“/”
3. Bouton du démarreur“”
4. Bouton d’avertisseur“”
U1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM

4-3
4
FBU18101Bouton du démarreur“”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU18152Commutateur général
d’éclairage“//OFF”
Régler le commutateur sur“” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur“” pour allumer les feux de route
et le feu arrière. Régler le commutateur sur “OFF”
pour éteindre tous les feux.ATTENTIONFCB00041Ne jamais laisser les phares allumés pendant
un laps de temps prolongé alors que le moteur
est coupé. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se pro-
duire, déposer et recharger la batterie. Les
explications concernant la charge de la batte-
rie se trouvent à la page 8-41.
FBU18170Bouton d’avertisseur“”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU18282Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.1. Levier des gaz
U1P065F0.book Page 3 Friday, August 28, 2009 10:07 AM

4-4
4Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.

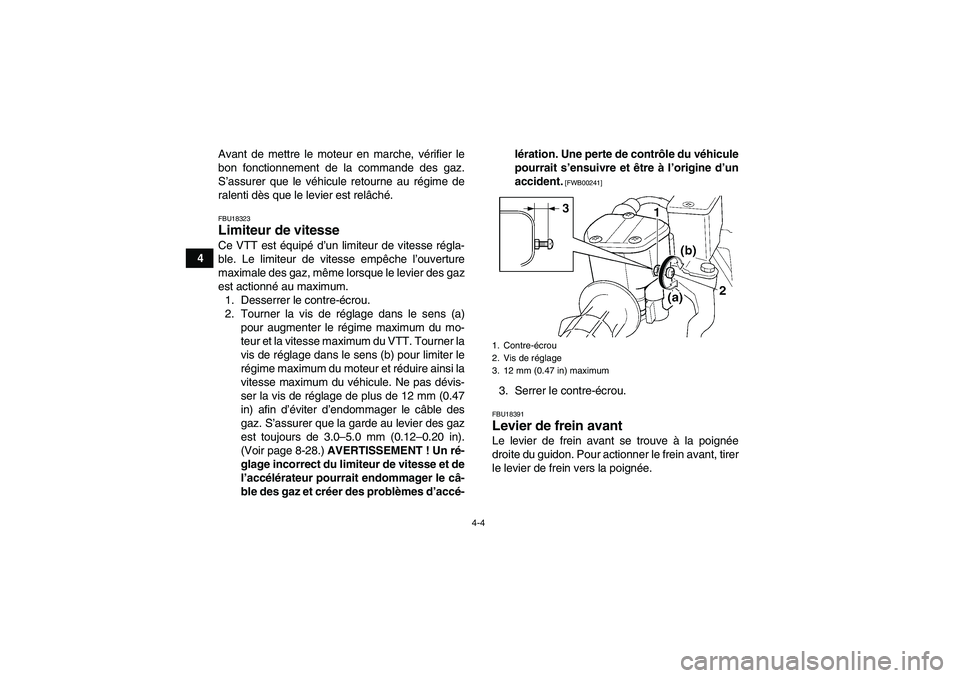

FBU18323Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule. Ne pas dévis-
ser la vis de réglage de plus de 12 mm (0.47
in) afin d’éviter d’endommager le câble des
gaz. S’assurer que la garde au levier des gaz
est toujours de 3.0–5.0 mm (0.12–0.20 in).
(Voir page 8-28.) AVERTISSEMENT ! Un ré-
glage incorrect du limiteur de vitesse et de
l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accé-lération. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00241]
3. Serrer le contre-écrou.FBU18391Levier de frein avant Le levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, tirer
le levier de frein vers la poignée.1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
U1P065F0.book Page 4 Friday, August 28, 2009 10:07 AM

4-5
4
FBU18442Levier et pédale de frein arrière La pédale de frein est située du côté droit du véhi-
cule et le levier du frein arrière se trouve à la poi-
gnée gauche du guidon. Pour actionner le frein ar-
rière, enfoncer la pédale de frein ou tirer le levier
de frein vers le guidon.1. Levier de frein avant
1. Pédale de frein
1. Levier de frein arrière
U1P065F0.book Page 5 Friday, August 28, 2009 10:07 AM

4-6
4
FBU18460Frein de stationnement Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du vé-
hicule, particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, ac-
tionner le levier de frein arrière et pousser le verrou
de stationnement. Pour libérer le frein de station-
nement, il suffit d’actionner le levier de frein arrière.
AVERTISSEMENT
FWB00220
Toujours serrer le frein de stationnement
avant de mettre le moteur en marche. Le VTT
pourrait se déplacer inopinément si le freinde stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.

S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le démar-
rage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.FBU18550Sélecteur de vitesses Ce modèle est équipé d’une boîte de vitesses à 5
vitesses à prise constante. Le sélecteur de vites-
ses est situé du côté gauche du moteur. Le point
mort correspond à la position la plus basse.
1. Verrou de stationnement du frein de stationnementU1P065F0.book Page 6 Friday, August 28, 2009 10:07 AM
