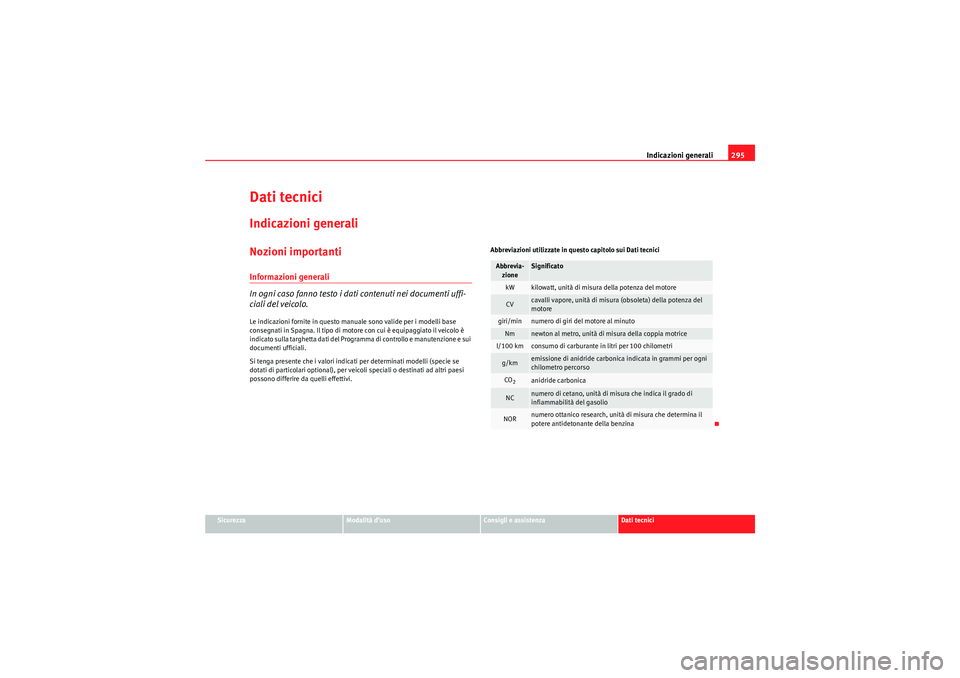

Page 297 of 324

Indicazioni generali295
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Dati tecniciIndicazioni generaliNozioni importantiInformazioni generali
In ogni caso fanno testo i dati contenuti nei documenti uffi-
ciali del veicolo.Le indicazioni fornite in questo manuale sono valide per i modelli base
consegnati in Spagna. Il tipo di motore con cui è equipaggiato il veicolo è
indicato sulla targhetta dati del Programma di controllo e manutenzione e sui
documenti ufficiali.
Si tenga presente che i valori indicati per determinati modelli (specie se
dotati di particolari optional), per veicoli speciali o destinati ad altri paesi
possono differire da quelli effettivi. Abbreviazioni utilizzate in questo capitolo sui Dati tecnici
Abbrevia-
zione
Significato
kW
kilowatt, unità di misura della potenza del motore
CV
cavalli vapore, unità di misura (obsoleta) della potenza del
motore
giri/min
numero di giri del motore al minuto
Nm
newton al metro, unità di misura della coppia motrice
l/100 km
consumo di carburante in litri per 100 chilometri
g/km
emissione di anidride carbonica indicata in grammi per ogni
chilometro percorso
CO2
anidride carbonica
NC
numero di cetano, unità di misura che indica il grado di
infiammabilità del gasolio
NOR
numero ottanico research, unità di misura che determina il
potere antidetonante della benzina
AlteaXL_IT.book Seite 295 Dienstag, 1. September 2009 5:18 17

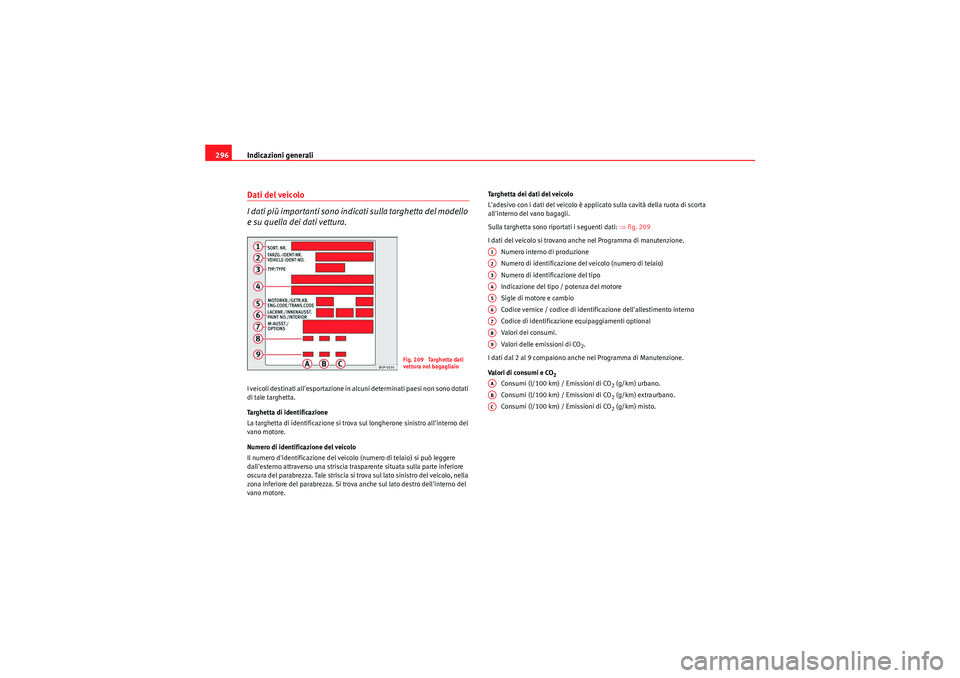

Page 298 of 324

Indicazioni generali
296Dati del veicolo
I dati più importanti sono indicati sulla targhetta del modello
e su quella dei dati vettura.I veicoli destinati all'esportazione in alcuni determinati paesi non sono dotati
di tale targhetta.
Targhetta di identificazione
La targhetta di identificazione si trova sul longherone sinistro all'interno del
vano motore.
Numero di identificazione del veicolo
Il numero d'identificazione del veicolo (numero di telaio) si può leggere
dall'esterno attraverso una striscia trasparente situata sulla parte inferiore
oscura del parabrezza. Tale striscia si trova sul lato sinistro del veicolo, nella
zona inferiore del parabrezza. Si trova anche sul lato destro dell'interno del
vano motore. Targhetta dei dati del veicolo
L'adesivo con i dati del veicolo è applicato sulla cavità della ruota di scorta
all'interno del vano bagagli.
Sulla targhetta sono riportati i seguenti dati:
⇒fig. 209
I dati del veicolo si trovano anche nel Programma di manutenzione. Numero interno di produzione
Numero di identificazione del veicolo (numero di telaio)
Numero di identificazione del tipo
Indicazione del tipo / potenza del motore
Sigle di motore e cambio
Codice vernice / codice di identificazione dell'allestimento interno
Codice di identificazione equipaggiamenti optional
Valori dei consumi.
Valori delle emissioni di CO
2.
I dati dal 2 al 9 compaiono anche nel Programma di Manutenzione.
Valori di consumi e CO
2
Consumi (l/100 km) / Emissioni di CO
2 (g/km) urbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) extraurbano.
Consumi (l/100 km) / Emissioni di CO2 (g/km) misto.
Fig. 209 Targhetta dati
vettura nel bagagliaio
A1A2A3A4A5A6A7A8A9AAABAC
AlteaXL_IT.book Seite 296 Dienstag, 1. September 2009 5:18 17

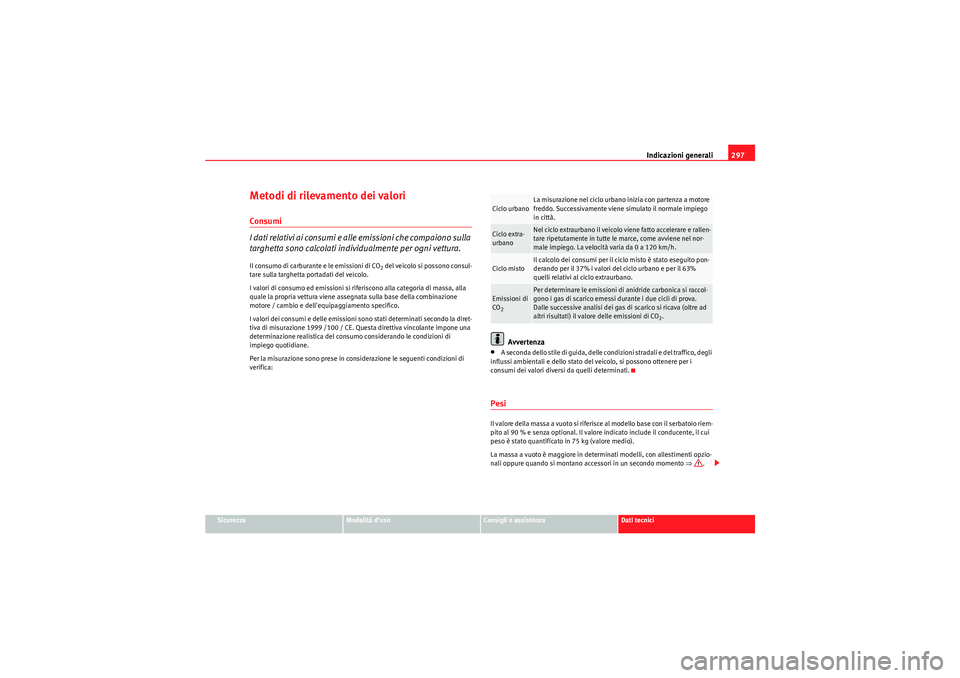

Page 299 of 324

Indicazioni generali297
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Metodi di rilevamento dei valoriConsumi
I dati relativi ai consumi e alle emissioni che compaiono sulla
targhetta sono calcolati individualmente per ogni vettura.Il consumo di carburante e le emissioni di CO
2 del veicolo si possono consul-
tare sulla targhetta portadati del veicolo.
I valori di consumo ed emissioni si riferiscono alla categoria di massa, alla
quale la propria vettura viene assegnata sulla base della combinazione
motore / cambio e dell'equipaggiamento specifico.
I valori dei consumi e delle emissioni sono stati determinati secondo la diret-
tiva di misurazione 1999 /100 / CE. Questa direttiva vincolante impone una
determinazione realistica del consumo considerando le condizioni di
impiego quotidiane.
Per la misurazione sono prese in considerazione le seguenti condizioni di
verifica:
Avvertenza
•A seconda dello stile di guida, delle condizioni stradali e del traffico, degli
influssi ambientali e dello stato del veicolo, si possono ottenere per i
consumi dei valori diversi da quelli determinati.PesiIl valore della massa a vuoto si riferisce al modello base con il serbatoio riem-
pito al 90 % e senza optional. Il valore indicato include il conducente, il cui
peso è stato quantificato in 75 kg (valore medio).
La massa a vuoto è maggiore in determinati modelli, con allestimenti opzio-
nali oppure quando si montano accessori in un secondo momento ⇒.Ciclo urbano
La misurazione nel ciclo urbano inizia con partenza a motore
freddo. Successivamente viene simulato il normale impiego
in città.
Ciclo extra-
urbano
Nel ciclo extraurbano il veicolo viene fatto accelerare e rallen-
tare ripetutamente in tutte le marce, come avviene nel nor-
male impiego. La velocità varia da 0 a 120 km/h.
Ciclo misto
Il calcolo dei consumi per il ciclo misto è stato eseguito pon-
derando per il 37% i valori del ciclo urbano e per il 63%
quelli relativi al ciclo extraurbano.
Emissioni di
CO2
Per determinare le emissioni di anidride carbonica si raccol-
gono i gas di scarico emessi durante i due cicli di prova.
Dalle successive analisi dei gas di scarico si ricava (oltre ad
altri risultati) il valore delle emissioni di CO
2.
AlteaXL_IT.book Seite 297 Dienstag, 1. September 2009 5:18 17

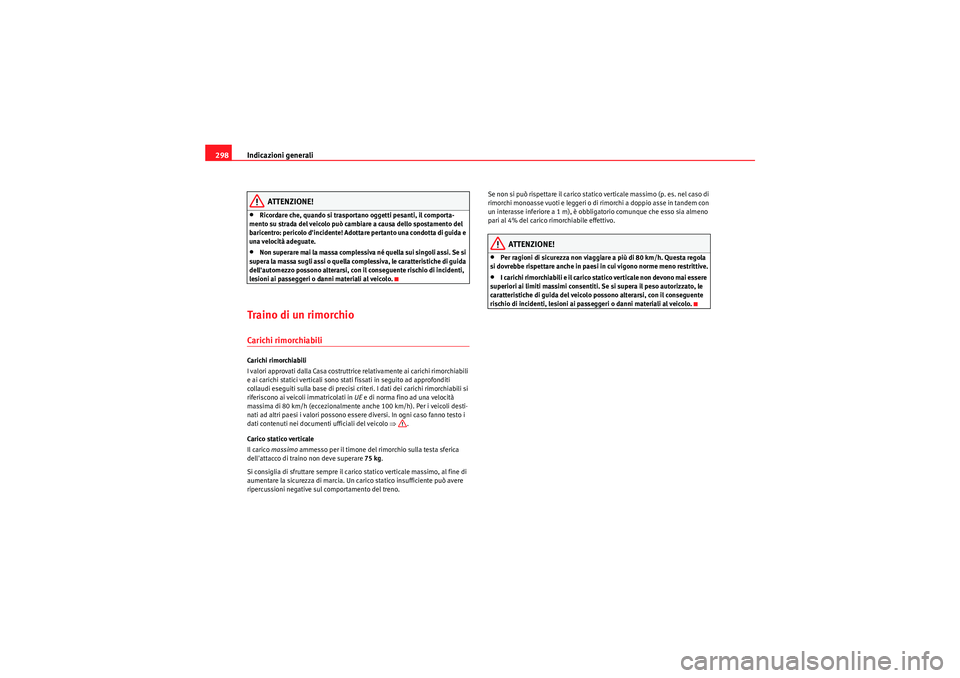

Page 300 of 324

Indicazioni generali
298
ATTENZIONE!
•Ricordare che, quando si trasportano oggetti pesanti, il comporta-
mento su strada del veicolo può cambiare a causa dello spostamento del
baricentro: pericolo d'incidente! Adottare pertanto una condotta di guida e
una velocità adeguate.•Non superare mai la massa complessiva né quella sui singoli assi. Se si
supera la massa sugli assi o quella complessiva, le caratteristiche di guida
dell'automezzo possono alterarsi, con il conseguente rischio di incidenti,
lesioni ai passeggeri o danni materiali al veicolo.
Traino di un rimorchioCarichi rimorchiabiliCarichi rimorchiabili
I valori approvati dalla Casa costruttrice relativamente ai carichi rimorchiabili
e ai carichi statici verticali sono stati fissati in seguito ad approfonditi
collaudi eseguiti sulla base di precisi criteri. I dati dei carichi rimorchiabili si
riferiscono ai veicoli immatricolati in UE e di norma fino ad una velocità
massima di 80 km/h (eccezionalmente anche 100 km/h). Per i veicoli desti-
nati ad altri paesi i valori possono essere diversi. In ogni caso fanno testo i
dati contenuti nei documenti ufficiali del veicolo ⇒ .
Carico statico verticale
Il carico massimo ammesso per il timone del rimorchio sulla testa sferica
dell'attacco di traino non deve superare 75 kg.
Si consiglia di sfruttare sempre il carico statico verticale massimo, al fine di
aumentare la sicurezza di marcia. Un carico statico insufficiente può avere
ripercussioni negative sul comportamento del treno. Se non si può rispettare il carico statico verticale massimo (p. es. nel caso di
rimorchi monoasse vuoti e leggeri o di rimorchi a doppio asse in tandem con
un interasse inferiore a 1 m), è obbligatorio comunque che esso sia almeno
pari al 4% del carico rimorchiabile effettivo.
ATTENZIONE!
•Per ragioni di sicurezza non viaggiar
e a più di 80 km/h. Questa regola
si dovrebbe rispettare anche in paesi in cui vigono norme meno restrittive.•I carichi rimorchiabili e il carico statico verticale non devono mai essere
superiori ai limiti massimi consentiti. Se si supera il peso autorizzato, le
caratteristiche di guida del veicolo possono alterarsi, con il conseguente
rischio di incidenti, lesioni ai passeggeri o danni materiali al veicolo.
AlteaXL_IT.book Seite 298 Dienstag, 1. September 2009 5:18 17

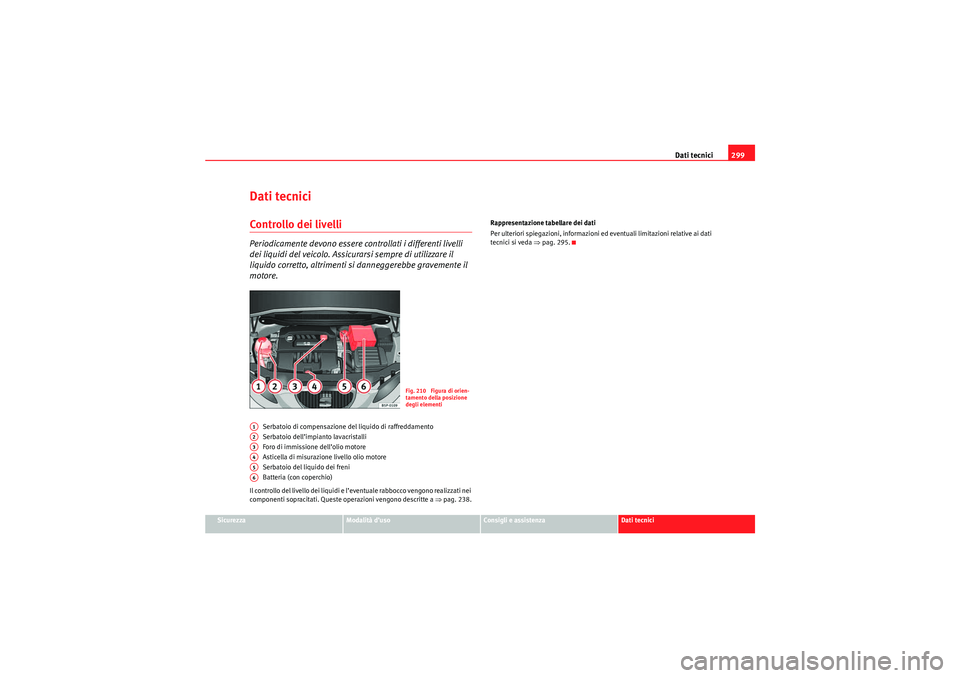

Page 301 of 324
Dati tecnici299
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Dati tecniciControllo dei livelliPeriodicamente devono essere controllati i differenti livelli
dei liquidi del veicolo. Assicurarsi sempre di utilizzare il
liquido corretto, altrimenti si danneggerebbe gravemente il
motore.
Serbatoio di compensazione del liquido di raffreddamento
Serbatoio dell’impianto lavacristalli
Foro di immissione dell’olio motore
Asticella di misurazione livello olio motore
Serbatoio del liquido dei freni
Batteria (con coperchio)
Il controllo del livello dei liquidi e l’eventuale rabbocco vengono realizzati nei
componenti sopracitati. Queste operazioni vengono descritte a ⇒pag. 238. Rappresentazione tabellare dei dati
Per ulteriori spiegazioni, informazioni ed eventuali limitazioni relative ai dati
tecnici si veda ⇒
pag. 295.
Fig. 210 Figura di orien-
tamento della posizione
degli elementi
A1A2A3A4A5A6
AlteaXL_IT.book Seite 299 Dienstag, 1. September 2009 5:18 17

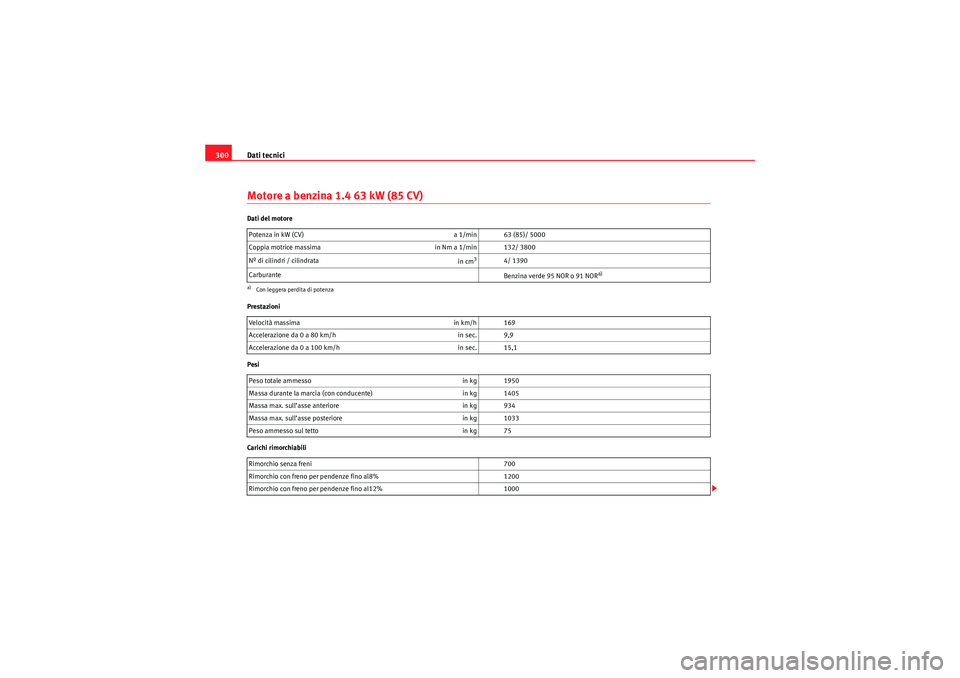

Page 302 of 324
Dati tecnici
300Motore a benzina 1.4 63 kW (85 CV)Dati del motore
Prestazioni
Pesi
Carichi rimorchiabili Potenza in kW (CV)
a 1/min 63 (85)/ 5000
Coppia motrice massima in Nm a 1/min 132/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVelocità massimain km/h 169
Accelerazione da 0 a 80 km/h in sec. 9,9
Accelerazione da 0 a 100 km/h in sec. 15,1
Peso totale ammesso in kg 1950
Massa durante la marcia (con conducente) in kg 1405
Massa max. sull’asse anteriore in kg 934
Massa max. sull’asse posteriore in kg 1033
Peso ammesso sul tetto in kg 75
Rimorchio senza freni 700
Rimorchio con freno per pendenze fino al8% 1200
Rimorchio con freno per pendenze fino al12% 1000
AlteaXL_IT.book Seite 300 Dienstag, 1. September 2009 5:18 17

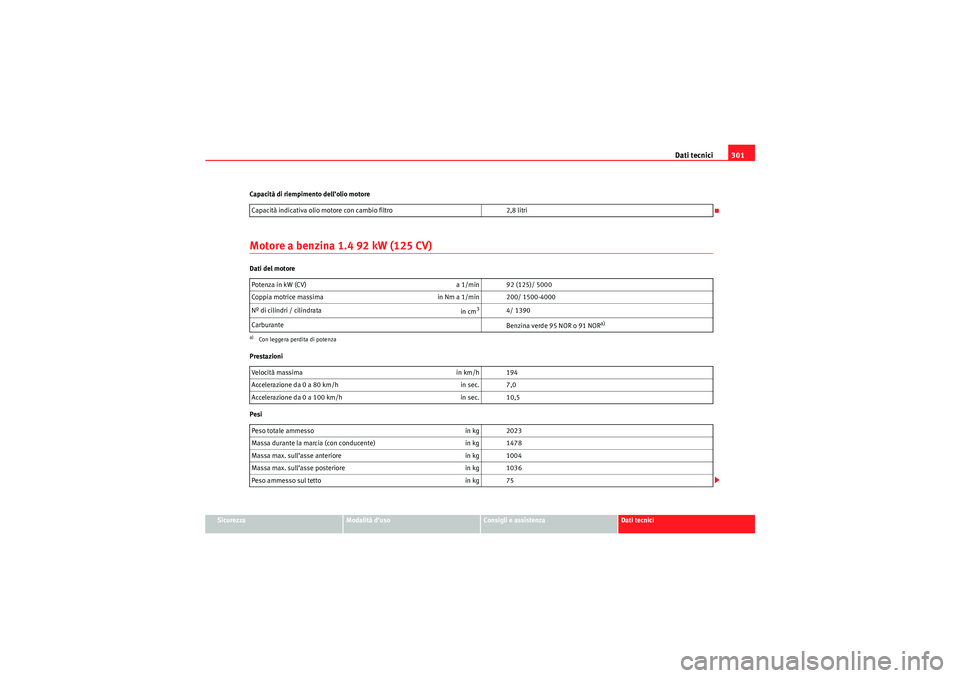

Page 303 of 324
Dati tecnici301
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Capacità di riempimento dell’olio motore
Motore a benzina 1.4 92 kW (125 CV)Dati del motore
Prestazioni
Pesi
Capacità indicativa olio motore con cambio filtro
2,8 litri
Potenza in kW (CV) a 1/min 92 (125)/ 5000
Coppia motrice massima in Nm a 1/min 200/ 1500-4000
Nº di cilindri / cilindrata in cm
3
4/ 1390
Carburante Benzina verde 95 NOR o 91 NOR
a)
a)Con leggera perdita di potenzaVel ocità massimain km/h 194
Accelerazione da 0 a 80 km/h in sec. 7,0
Accelerazione da 0 a 100 km/h in sec. 10,5
Peso totale ammesso in kg 2023
Massa durante la marcia (con conducente) in kg 1478
Massa max. sull’asse anteriore in kg 1004
Massa max. sull’asse posteriore in kg 1036
Peso ammesso sul tetto in kg 75
AlteaXL_IT.book Seite 301 Dienstag, 1. September 2009 5:18 17

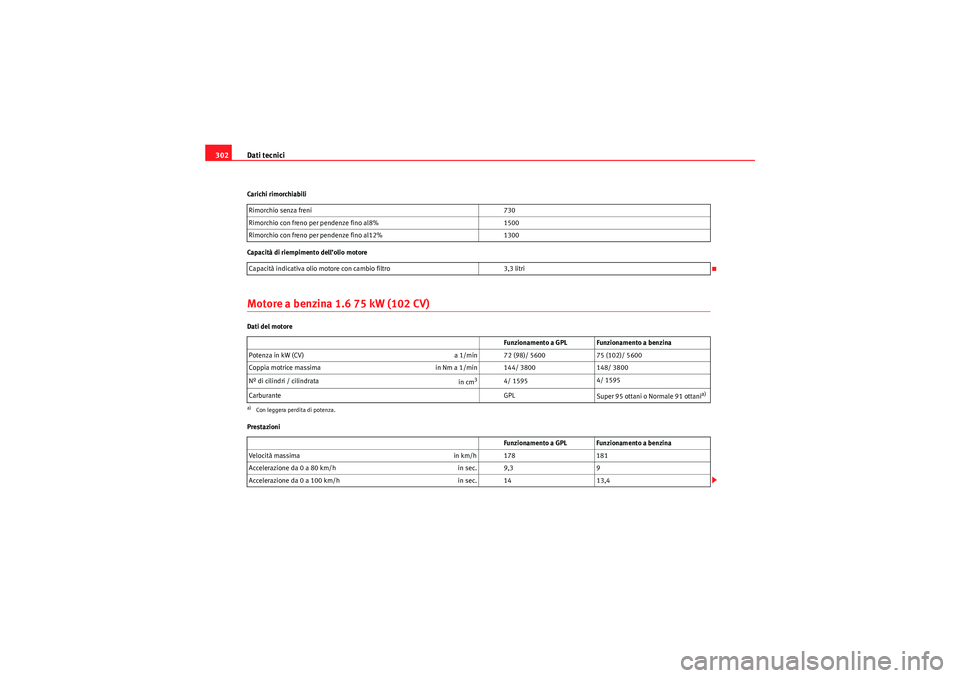

Page 304 of 324
Dati tecnici
302Carichi rimorchiabili
Capacità di riempimento dell’olio motoreMotore a benzina 1.6 75 kW (102 CV)Dati del motore
Prestazioni Rimorchio senza freni
730
Rimorchio con freno per pendenze fino al8% 1500
Rimorchio con freno per pendenze fino al12% 1300
Capacità indicativa olio motore con cambio filtro 3,3 litri
Funzionamento a GPL Funzionamento a benzina
Potenza in kW (CV) a 1/min 72 (98)/ 560075 (102)/ 5600
Coppia motrice massima in Nm a 1/min 144/ 3800148/ 3800
Nº di cilindri / cilindrata in cm
3
4/ 15954/ 1595
Carburante GPL
Super 95 ottani o Normale 91 ottani
a)
a)Con leggera perdita di potenza.
Funzionamento a GPL Funzionamento a benzina
Velocità massima in km/h 178181
Accelerazione da 0 a 80 km/h in sec. 9,39
Accelerazione da 0 a 100 km/h in sec. 1413,4
AlteaXL_IT.book Seite 302 Dienstag, 1. September 2009 5:18 17
