Sedili e vani portaoggetti151
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•nei rivestimenti interni delle porte (anteriori e posteriori)•nei rivestimenti laterali del vano bagagli•nell’alloggiamento della ruota di scorta ubicata sotto al pavimento del
vano bagagli (ma solo nei veicoli dotati di kit antiforatura*.
Gli appendiabiti si trovano nei pressi delle maniglie di appiglio posteriori.ATTENZIONE!
•Non appoggiare oggetti sul cruscotto. A veicolo in movimento, soprat-
tutto quando si accelera, quando si sta percorrendo una curva e quando si
frena, questi oggetti potrebbero essere scagliati in avanti per effetto
dell’energia cinetica, distogliendo così l’attenzione del conducente dalla
strada.•Assicurarsi perciò che gli oggetti che si trovano sulla console centrale,
cioè tra i sedili anteriori, o in qualche altro ripiano non vadano a finire nel
vano piedi del conducente durante la marcia del veicolo. Si rischierebbe
facilmente di causare un incidente perché, in una situazione in cui occor-
resse reagire con rapidità, non si sarebbe in grado di frenare per tempo né
di schiacciare il pedale della frizione o quello dell’acceleratore.•Il conducente deve sempre accertarsi che i capi di vestiario appesi agli
appositi ganci non limitino la visuale alle sue spalle. Pericolo di incidente!
Ai ganci appendiabiti vanno appesi so lo indumenti leggeri. Non si devono
lasciare nelle tasche di questi indumenti oggetti duri, pesanti o con spigoli
acuminati. In caso di frenata improvvisa o di incidente, specialmente se si
attivano gli airbag, questi oggetti potrebbero ferire gli occupanti il
veicolo.

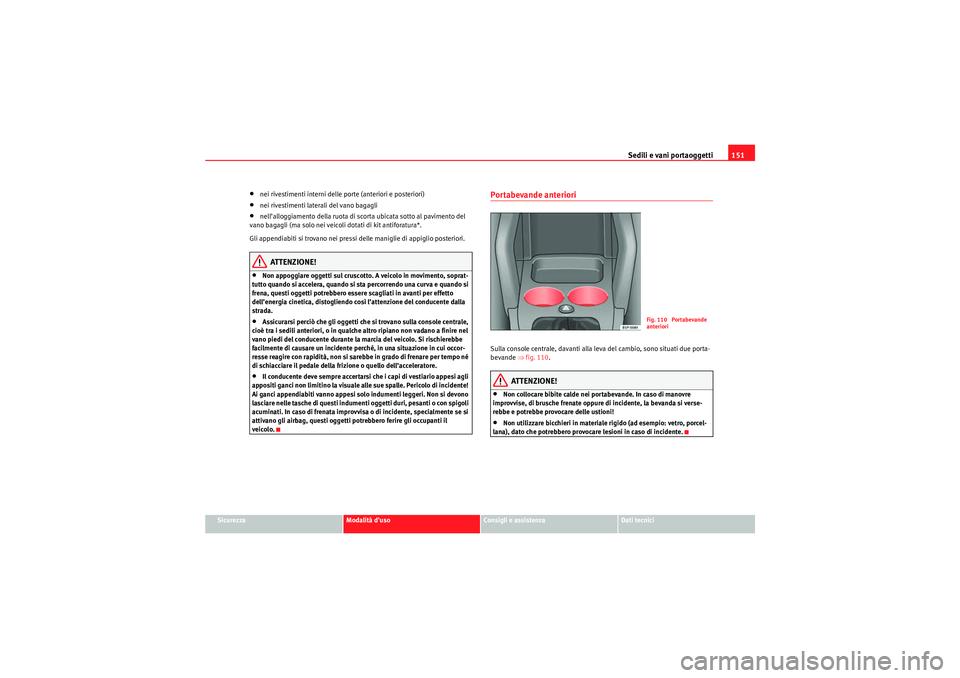

Portabevande anteriori Sulla console centrale, davanti alla leva del cambio, sono situati due porta-
bevande ⇒fig. 110 .
ATTENZIONE!
•Non collocare bibite calde nei portabevande. In caso di manovre
improvvise, di brusche frenate oppure di incidente, la bevanda si verse-
rebbe e potrebbe provocare delle ustioni!•Non utilizzare bicchieri in materiale rigido (ad esempio: vetro, porcel-
lana), dato che potrebbero provocare lesioni in caso di incidente.
Fig. 110 Portabevande
anteriori
AlteaXL_IT.book Seite 151 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti

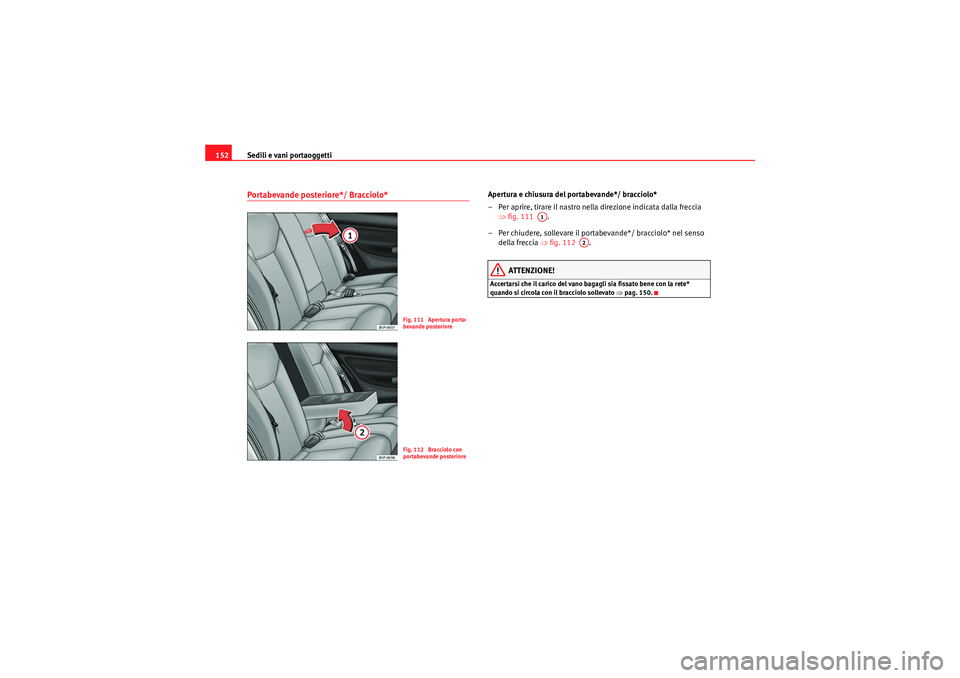

152Portabevande posteriore*/ Bracciolo*
Apertura e chiusura del portabevande*/ bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒fig. 111 .
– Per chiudere, sollevare il portabevande*/ bracciolo* nel senso della freccia ⇒ fig. 112 .
ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 150.
Fig. 111 Apertura porta-
bevande posterioreFig. 112 Bracciolo con
portabevande posteriore
A1
A2
AlteaXL_IT.book Seite 152 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti153
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

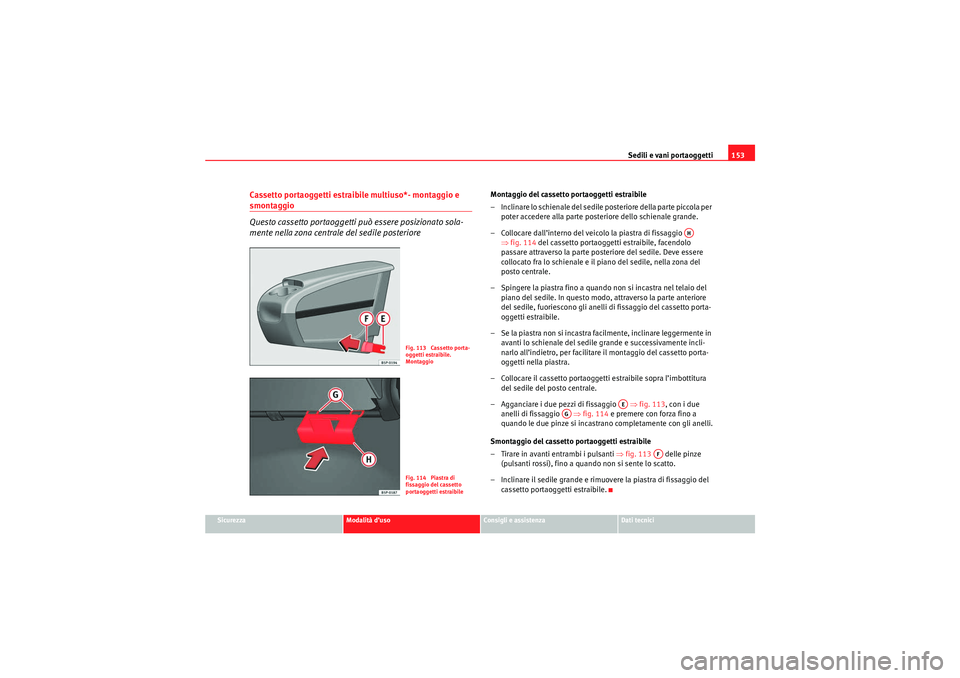

Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti pu ò essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola per
poter accedere alla parte posteriore dello schienale grande.
– Collocare dall’interno del veicolo la piastra di fissaggio ⇒fig. 114 del cassetto portaoggetti estraibile, facendolo
passare attraverso la parte post eriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo all’indietro, per facilitare il montaggio del cassetto porta-
oggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l’imbottitura del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 113 , con i due
anelli di fissaggio ⇒fig. 114 e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒fig. 113 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 113 Cassetto porta-
oggetti estraibile.
MontaggioFig. 114 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
AlteaXL_IT.book Seite 153 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti

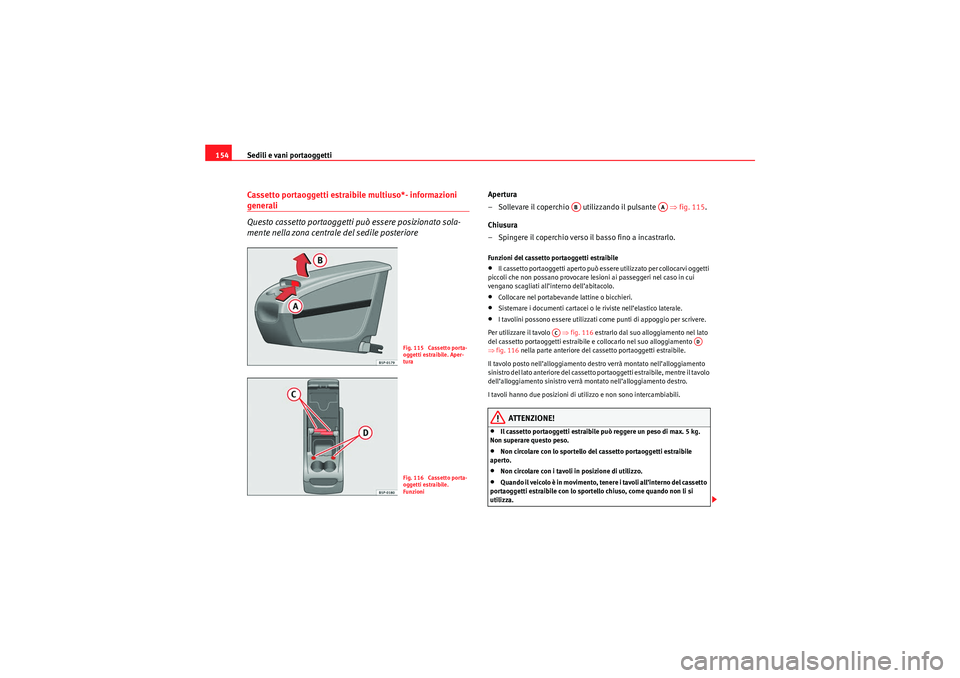

154Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio utilizzando il pulsante ⇒fig. 115.
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all’interno dell’abitacolo.•Collocare nel portabevande lattine o bicchieri.•Sistemare i documenti cartacei o le riviste nell’elastico laterale.•I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 116 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocarlo nel suo alloggiamento
⇒ fig. 116 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell’alloggiamento de stro verrà montato nell’alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell’alloggiamento sinistro verrà montato nell’alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.ATTENZIONE!
•Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.•Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.•Non circolare con i tavoli in posizione di utilizzo.•Quando il veicolo è in movimento, tenere i tavoli all’interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 115 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 116 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
AlteaXL_IT.book Seite 154 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti155
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.•Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all’interno dell’abitacolo e, di conseguenza, che possa provocare lesioni.•Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.•Quando non si utilizza la piastra, collocarla all’interno del cassetto
portaoggetti.•Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.

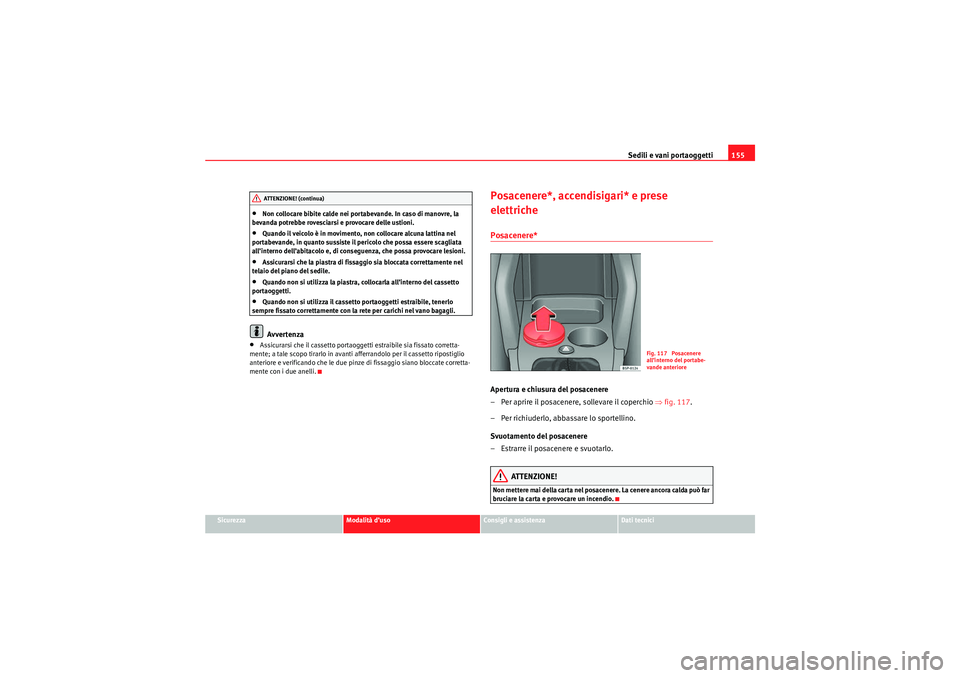

Posacenere*, accendisigari* e prese
elettrichePosacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 117 .
– Per richiuderlo, abbassare lo sportellino.
Svuotamento del posacenere
– Estrarre il posacenere e svuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 117 Posacenere
all’interno del portabe-
vande anteriore
AlteaXL_IT.book Seite 155 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti

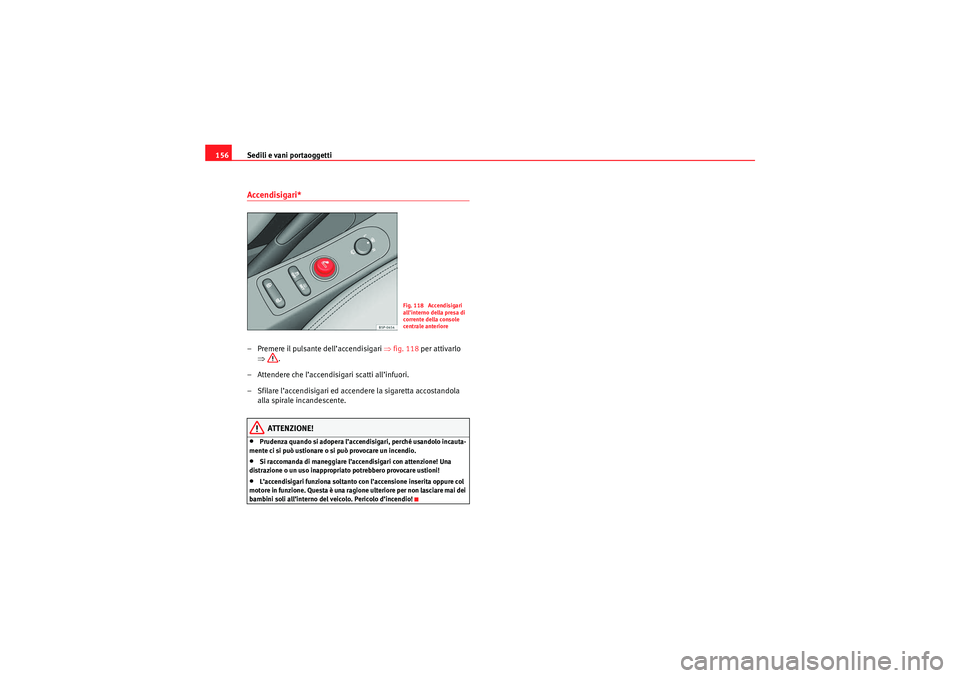

156Accendisigari*– Premere il pulsante dell’accendisigari ⇒fig. 118 per attivarlo
⇒ .
– Attendere che l’accendisigari scatti all’infuori.
– Sfilare l’accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•Prudenza quando si adopera l’accendisigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.•Si raccomanda di maneggiare l’accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!•L’accendisigari funziona soltanto con l’accensione inserita oppure col
motore in funzione. Questa è una ragione ulteriore per non lasciare mai dei
bambini soli all’interno del veicolo. Pericolo d’incendio!
Fig. 118 Accendisigari
all’interno della presa di
corrente della console
centrale anteriore
AlteaXL_IT.book Seite 156 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti157
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

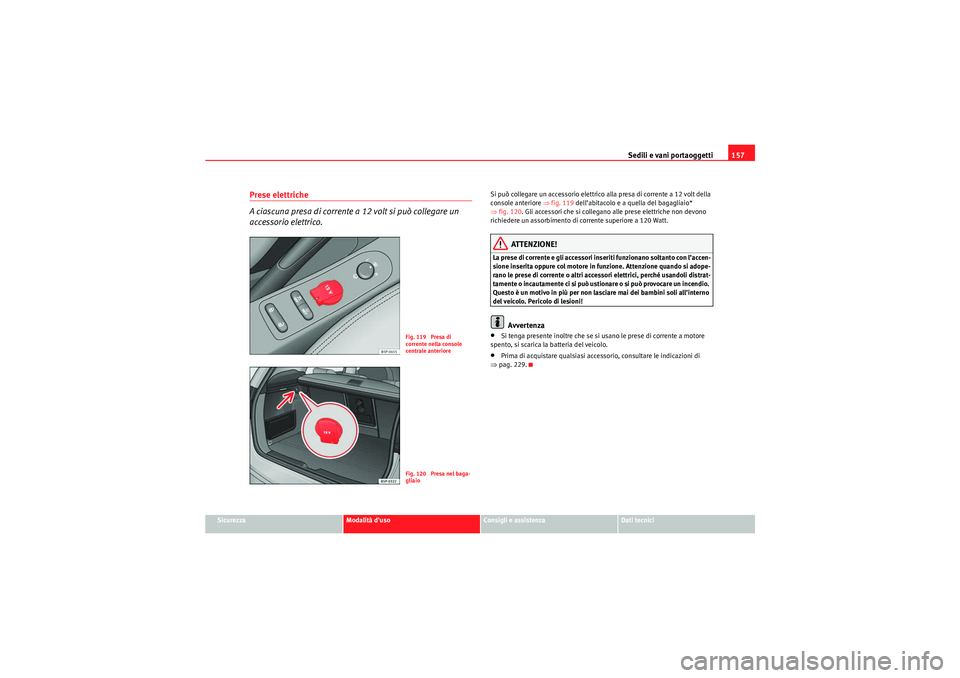

Prese elettriche
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.
Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒fig. 119 dell’abitacolo e a quella del bagagliaio*
⇒ fig. 120 . Gli accessori che si collegano alle prese elettriche non devono
richiedere un assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
La prese di corrente e gli accessori inseriti funzionano soltanto con l’accen-
sione inserita oppure col motore in funzione. Attenzione quando si adope-
rano le prese di corrente o altri accessori elettrici, perché usandoli distrat-
tamente o incautamente ci si può ustionare o si può provocare un incendio.
Questo è un motivo in più per non lasciare mai dei bambini soli all’interno
del veicolo. Pericolo di lesioni!
Avvertenza
•Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.•Prima di acquistare qualsiasi accessorio, consultare le indicazioni di
⇒ pag. 229.
Fig. 119 Presa di
corrente nella console
centrale anterioreFig. 120 Presa nel baga-
gliaio
AlteaXL_IT.book Seite 157 Dienstag, 1. September 2009 5:18 17

Sedili e vani portaoggetti

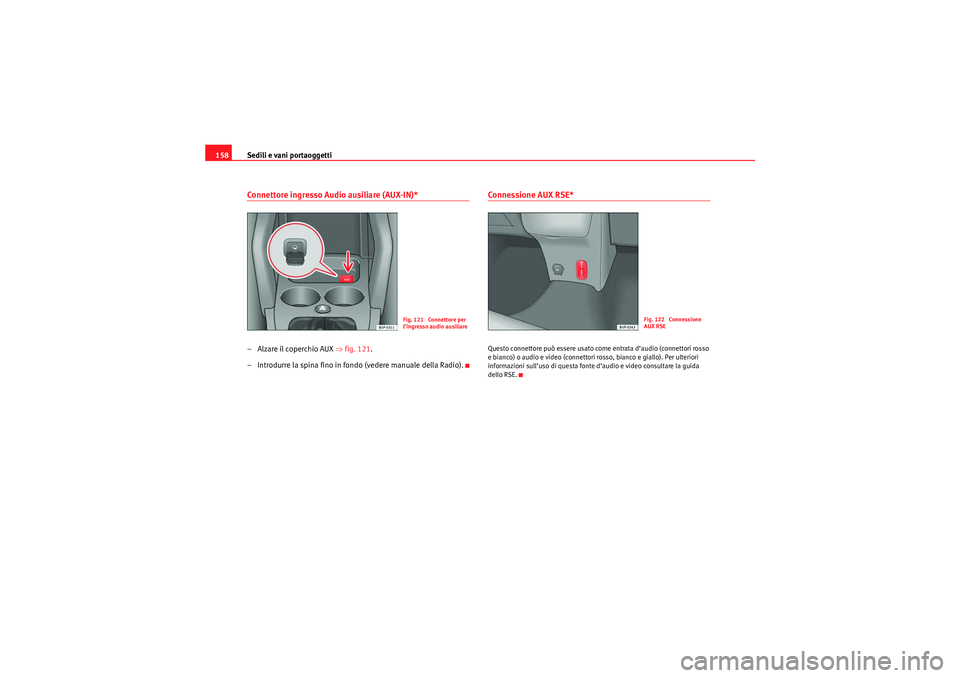

158Connettore ingresso Audio ausiliare (AUX-IN)*–Alzare il coperchio AUX ⇒ fig. 121.
– Introdurre la spina fino in fondo (vedere manuale della Radio).
Connessione AUX RSE*Questo connettore può essere usato come entrata d’audio (connettori rosso
e bianco) o audio e video (connettori rosso, bianco e giallo). Per ulteriori
informazioni sull’uso di questa fonte d’audio e video consultare la guida
dello RSE.
Fig. 121 Connettore per
l’ingresso audio ausiliare
Fig. 122 Connessione
AUX RSE
