2010 Seat Altea XL Manuale del proprietario (in Italian)

Guida175
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

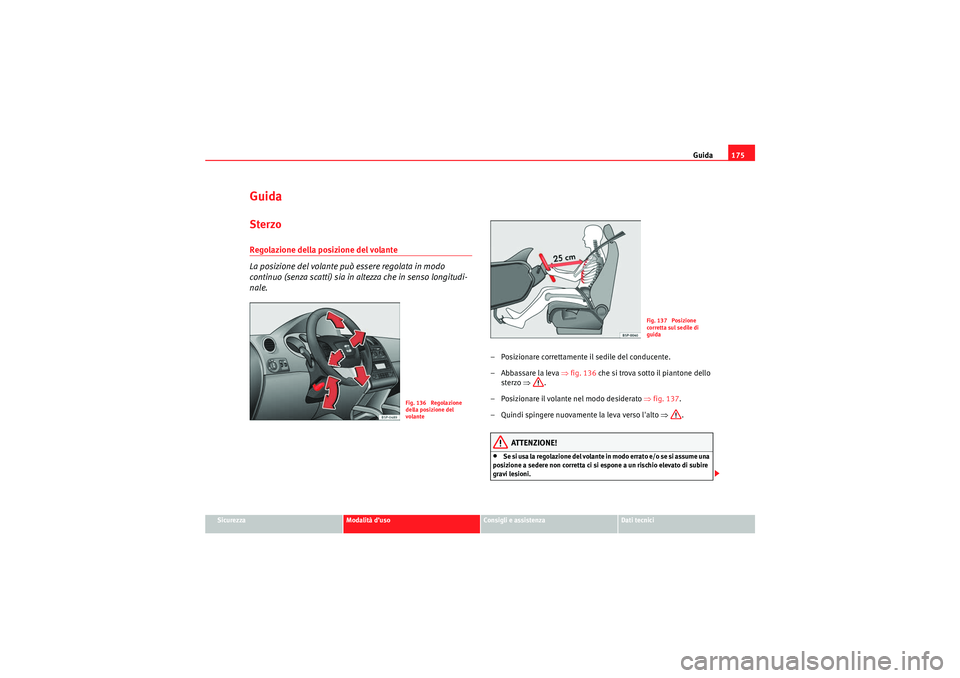

GuidaSterzoRegolazione della posizione del volante
La posizione del volante può essere regolata in modo
continuo (senza scatti) sia in altezza che in senso longitudi-
nale.
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 136 che si trova sotto il piantone dello
sterzo ⇒.
– Posizionare il volante nel modo desiderato ⇒fig. 137 .
– Quindi spingere nuovamente la leva verso l'alto ⇒.
ATTENZIONE!
•Se si usa la regolazione del volante in modo errato e/o se si assume una
posizione a sedere non corretta ci si espone a un rischio elevato di subire
gravi lesioni.
Fig. 136 Regolazione
della posizione del
volante
Fig. 137 Posizione
corretta sul sedile di
guida
AlteaXL_IT.book Seite 175 Dienstag, 1. September 2009 5:18 17

Guida
176•La regolazione del volante va fatta solo a veicolo fermo altrimenti si può
dar luogo a situazioni di pericolo o si rischia addirittura di causare un inci-
dente!•Regolare il sedile del conducente o la posizione del volante in modo tale
che la distanza tra il volante stesso e lo sterno del conducente sia di almeno
25 cm ⇒ pag. 175, fig. 137. Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).•Se per ragioni legate ad una particolare costituzione fisica non si riesce
a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi ad un
centro Service, dove potrà essere valutata l'opportunità di apportare delle
modifiche al veicolo.•Orientando il volante più verso il proprio volto, si riduce l'effetto protet-
tivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.•Mentre si guida entrambe le mani vanno tenute sulla parte esterna del
volante (posizione "nove e un quarto"). Non si deve mai tenere il volante
con le mani in posizione "ore dodici" né afferrarlo in altro modo non
corretto (per esempio al centro o sul bordo interno). In tali casi, infatti, in
caso di apertura dell'airbag del conducente si potrebbero subire lesioni
anche gravi alle braccia, alle mani e alla testa.
SicurezzaSistema elettronico di controllo della stabilità (ESP)*
L'ESP aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.Il sistema di controllo elettronico della stabilità (ESP) comprende il bloc-
caggio elettronico del differenziale (EDS) ed il controllo elettronico della
trazione (TCS). L'ESP funziona in combinazione con l'ABS. In caso di anomalie
in uno dei due sistemi, si accende sia la spia dell'ESP che quella dell'ABS.
L'ESP si attiva automaticamente all'accensione del motore.
L'ESP è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESP è
possibile disattivare solo il TCS.
Il TCS si può disattivare in quei casi in cui si vuole che le ruote slittino.
Ad esempio:
ATTENZIONE! (continua)
Fig. 138 Dettaglio della
console centrale: tasto
ESP
AlteaXL_IT.book Seite 176 Dienstag, 1. September 2009 5:18 17

Guida177
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

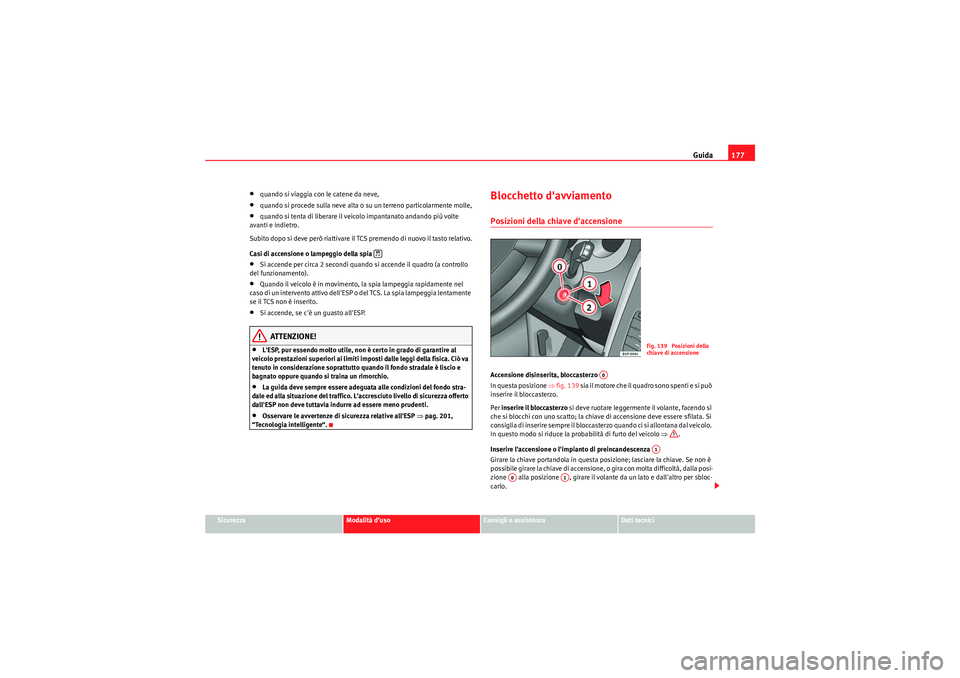

•quando si viaggia con le catene da neve,•quando si procede sulla neve alta o su un terreno particolarmente molle,•quando si tenta di liberare il veicolo impantanato andando più volte
avanti e indietro.
Subito dopo si deve però riattivare il TCS premendo di nuovo il tasto relativo.
Casi di accensione o lampeggio della spia •Si accende per circa 2 secondi quando si accende il quadro (a controllo
del funzionamento).•Quando il veicolo è in movimento, la spia lampeggia rapidamente nel
caso di un intervento attivo dell'ESP o del TCS. La spia lampeggia lentamente
se il TCS non è inserito.•Si accende, se c'è un guasto all'ESP.ATTENZIONE!
•L'ESP, pur essendo molto utile, non è certo in grado di garantire al
veicolo prestazioni superiori ai limiti imposti dalle leggi della fisica. Ciò va
tenuto in considerazione soprattutto quando il fondo stradale è liscio e
bagnato oppure quando si traina un rimorchio.•La guida deve sempre essere adeguata alle condizioni del fondo stra-
dale ed alla situazione del traffico. L'accresciuto livello di sicurezza offerto
dall'ESP non deve tuttavia indurre ad essere meno prudenti.•Osservare le avvertenze di sicurezza relative all'ESP ⇒pag. 201,
“Tecnologia intelligente“.
Blocchetto d'avviamentoPosizioni della chiave d'accensioneAccensione disinserita, bloccasterzo
In questa posizione ⇒fig. 139 s i a i l m o t o r e ch e i l q u a d r o s o n o s p e n t i e s i p u ò
inserire il bloccasterzo.
Per inserire il bloccasterzo si deve ruotare leggermente il volante, facendo sì
che si blocchi con uno scatto; la chiave di accensione deve essere sfilata. Si
consiglia di inserire sempre il bloccasterzo quando ci si allontana dal veicolo.
In questo modo si riduce la probabilità di furto del veicolo ⇒.
Inserire l'accensione o l'impianto di preincandescenza
Girare la chiave portandola in questa posizione; lasciare la chiave. Se non è
possibile girare la chiave di accensione, o gira con molta difficoltà, dalla posi-
zione alla posizione , girare il volante da un lato e dall'altro per sbloc-
carlo.

Fig. 139 Posizioni della
chiave di accensione
A0
A1
A0
A1
AlteaXL_IT.book Seite 177 Dienstag, 1. September 2009 5:18 17

Guida
178Avviamento del motore
Il motore si avvia quando si gira la chiave portandola in questa posizione. In
questa fase vengono disattivati temporaneamente gli strumenti e i disposi-
tivi che assorbono molta corrente elettrica.
Quando si desidera mettere in moto il veicolo, bisogna riportare prima la
chiave nella posizione . Il blocco delle accensioni in serie impedisce
l'avviamento a motore già acceso prevenendo così possibili danni al moto-
rino d'avviamento.
ATTENZIONE!
•La chiave di accensione va sfilata dal blocchetto sempre e soltanto a
veicolo fermo! In caso contrario può inserirsi il bloccasterzo. Pericolo di
incidenti!•Se ci si allontana dal veicolo, anche s ol o per poco tempo, si de ve s filare
comunque la chiave d'accensione dal quadro. Questa precauzione risulta
ancora più importante quando a bordo rimangono dei bambini oppure delle
persone disabili. Essi potrebbero infatti avviare il motore o azionare la stru-
mentazione elettrica (per esempio gl i alzacristalli), con il conseguente
rischio di infortuni!•Un uso inadeguato delle chiavi può dare luogo all'accensione del
motore o all'attivazione di dispositivi elettrici, come per es. degli alzacri-
stalli, e causare così degli infortuni gravi.Importante!
Mettere in funzione il motorino d'avviamento solo quando il motore è spento
(posizione della chiave d'accensione ).
Immobilizer
L'immobilizer impedisce la messa in moto del veicolo da
parte di persone non autorizzate.Nella chiave si trova un chip che disattiva automaticamente l'immobilizer non
appena si infila la chiave d'accensione nel blocchetto d'avviamento.
L'immobilizer si attiva automaticamente nell'istante in cui si sfila la chiave
dal blocchetto di avviamento.
Perciò il motore può essere messo in moto solo per mezzo di una chiave origi-
nale SEAT adeguatamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.Avviamento e spegnimento del motoreMotori a benzina: accensione
Il motore può essere acceso so lo usando una chiave originale
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo
il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione ⇒pag. 177 di
avviamento.
A2A0
A2
AlteaXL_IT.book Seite 178 Dienstag, 1. September 2009 5:18 17

Guida179
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

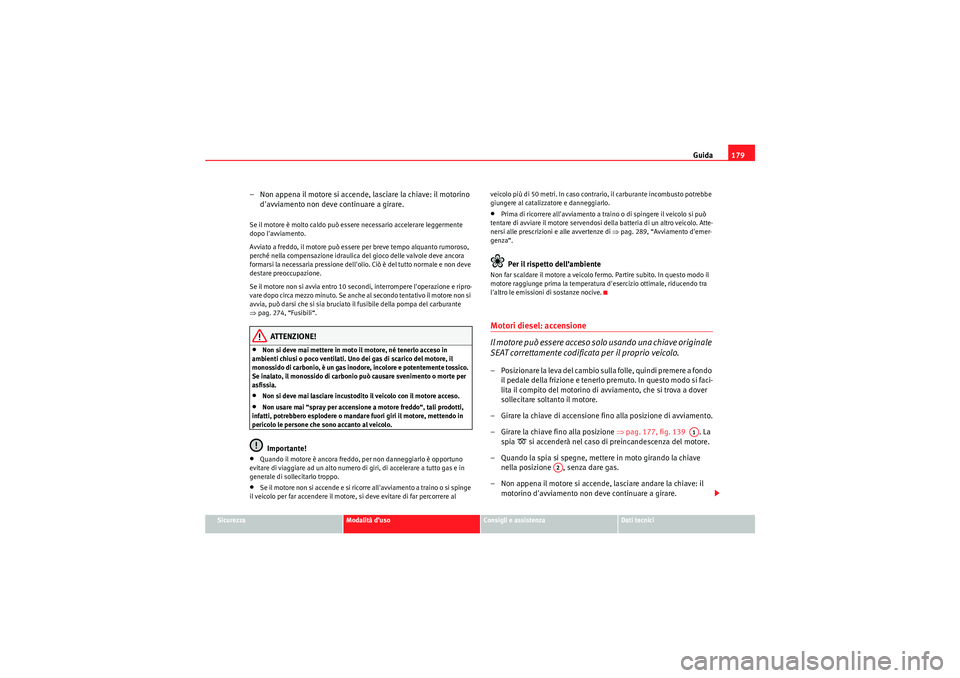

– Non appena il motore si accende, lasciare la chiave: il motorino
d'avviamento non deve continuare a girare.Se il motore è molto caldo può essere necessario accelerare leggermente
dopo l'avviamento.
Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell'olio. Ciò è del tutto normale e non deve
destare preoccupazione.
Se il motore non si avvia entro 10 secondi, interrompere l'operazione e ripro-
vare dopo circa mezzo minuto. Se anche al secondo tentativo il motore non si
avvia, può darsi che si sia bruciato il fusibile della pompa del carburante
⇒ pag. 274, “Fusibili“.
ATTENZIONE!
•Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodore, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.•Non si deve mai lasciare incustodito il veicolo con il motore acceso.•Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.Importante!
•Quando il motore è ancora freddo, per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.•Se il motore non si accende e si ricorre all'avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al veicolo più di 50 metri. In caso contrario, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.
•Prima di ricorrere all'avviamento a traino o di spingere il veicolo si può
tentare di avviare il motore servendosi della batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒pag. 289, “Avviamento d'emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fermo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d'esercizio ottimale, riducendo tra
l'altro le emissioni di sostanze nocive.Motori diesel: accensione
I l m o t o re p u ò e s s e re a c ce s o s o l o u s a n d o u n a c h i a v e o r i g i n a l e
SEAT correttamente codificata per il proprio veicolo.– Posizionare la leva del cambio sulla folle, quindi premere a fondo il pedale della frizione e tenerlo premuto. In questo modo si faci-
lita il compito del motorino di avviamento, che si trova a dover
sollecitare soltanto il motore.
– Girare la chiave di accensione fino alla posizione di avviamento.
– Girare la chiave fino alla posizione ⇒ pag. 177, fig. 139 . La
spia
 si accenderà nel caso di preincandescenza del motore.
– Quando la spia si spegne, mettere in moto girando la chiave nella posizione , senza dare gas.
– Non appena il motore si accende, lasciare andare la chiave: il motorino d'avviamento non deve continuare a girare.
A1
A2
AlteaXL_IT.book Seite 179 Dienstag, 1. September 2009 5:18 17

Guida
180Avviato a freddo, il motore può essere per breve tempo alquanto rumoroso,
perché nella compensazione idraulica del gioco delle valvole deve ancora
formarsi la necessaria pressione dell'olio. Ciò è del tutto normale e non deve
destare preoccupazione.
In caso di problemi di avviamento vedere ⇒pag. 289.
Impianto di preincandescenza dei motori diesel
Durante la preincandescenza non devono essere inseriti utilizzatori che
assorbano molta corrente per non scaricare inutilmente la batteria.
Avviare il motore subito dopo che si è spenta la spia di preincandescenza
⇒ pag. 82.
Avviamento del motore diesel dopo essere rimasti senza carburante
Se il serbatoio del carburante è rimasto completamente a secco, una volta
effettuato il rifornimento l'avviamento dei veicoli diesel può richiedere più
tempo del solito (fino a un minuto). Ciò dipende dal fatto che il sistema di
alimentazione deve prima espellere l'aria che si trova al suo interno.
ATTENZIONE!
•Non si deve mai mettere in moto il motore, né tenerlo acceso in
ambienti chiusi o poco ventilati. Uno dei gas di scarico del motore, il
monossido di carbonio, è un gas inodore, incolore e potentemente tossico.
Se inalato, il monossido di carbonio può causare svenimento o morte per
asfissia.•Non si deve mai lasciare incustodito il veicolo con il motore acceso.•Non usare mai “spray per accensione a motore freddo“, tali prodotti,
infatti, potrebbero esplodere o mandare fuori giri il motore, mettendo in
pericolo le persone che sono accanto al veicolo.
Importante!
•Quando il motore è ancora freddo, per non danneggiarlo è opportuno
evitare di viaggiare ad un alto numero di giri, di accelerare a tutto gas e in
generale di sollecitarlo troppo.•Se il motore non si accende e si ricorre all'avviamento a traino o si spinge
il veicolo per far accendere il motore, si deve evitare di far percorrere al
veicolo più di 50 metri. In caso contrario, il carburante incombusto potrebbe
giungere al catalizzatore e danneggiarlo.•Prima di ricorrere all'avviamento a traino o di spingere il veicolo si può
tentare di avviare il motore servendosi della batteria di un altro veicolo. Atte-
nersi alle prescrizioni e alle avvertenze di ⇒pag. 289, “Avviamento d'emer-
genza“.Per il rispetto dell’ambiente
Non far scaldare il motore a veicolo fermo. Partire subito. In questo modo il
motore raggiunge prima la temperatura d'esercizio ottimale, riducendo tra
l'altro le emissioni di sostanze nocive.Spegnimento del motore– Fermare il veicolo.
– Girare la chiave fino alla posizione ⇒ pag. 177, fig. 139 .Nei 10 minuti successivi allo spegnimento del motore il ventilatore può conti-
nuare a funzionare, anche se il quadro strumenti è spento. È anche possibile
che si riaccenda dopo un po' di tempo se la temperatura del liquido di raffred-
damento sale per l'accumulo di calore so tto il vano motore o se, con il motore
caldo, la temperatura nel vano motore aumenta per effetto dell'irradiazione
solare.
A0
AlteaXL_IT.book Seite 180 Dienstag, 1. September 2009 5:18 17

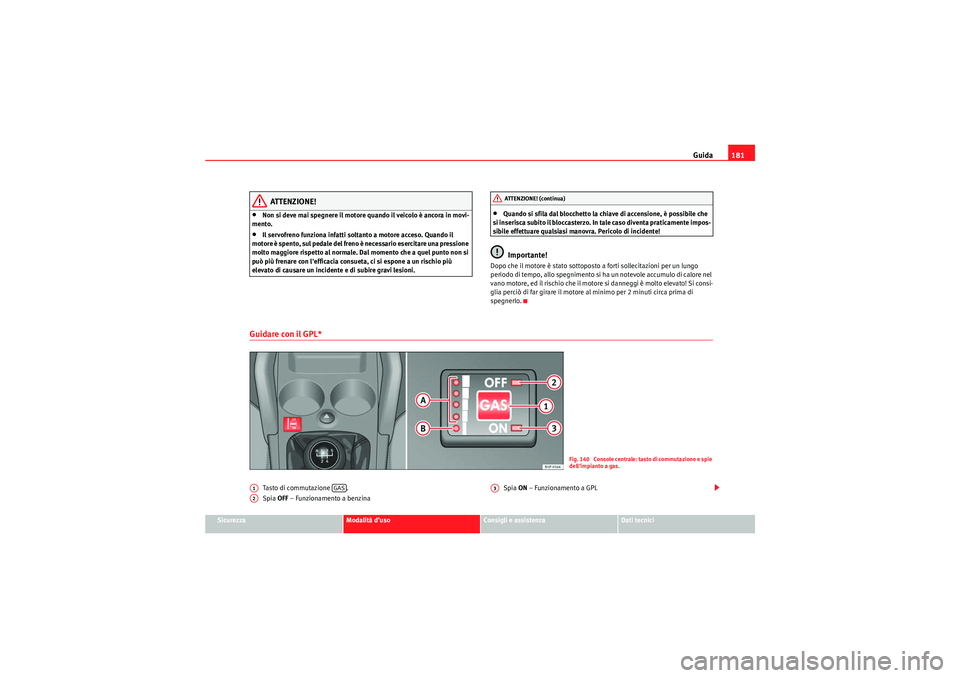

Guida181
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
ATTENZIONE!
•Non si deve mai spegnere il motore quando il veicolo è ancora in movi-
mento.•Il servofreno funziona infatti soltanto a motore acceso. Quando il
motore è spento, sul pedale del freno è necessario esercitare una pressione
molto maggiore rispetto al normale. Dal momento che a quel punto non si
può più frenare con l'efficacia consueta, ci si espone a un rischio più
elevato di causare un incidente e di subire gravi lesioni.
•Quando si sfila dal blocchetto la chiave di accensione, è possibile che
si inserisca subito il bloccasterzo. In tale caso diventa praticamente impos-
sibile effettuare qualsiasi manovra. Pericolo di incidente!Importante!
Dopo che il motore è stato sottoposto a forti sollecitazioni per un lungo
periodo di tempo, allo spegnimento si ha un notevole accumulo di calore nel
vano motore, ed il rischio che il motore si danneggi è molto elevato! Si consi-
glia perciò di far girare il motore al minimo per 2 minuti circa prima di
spegnerlo.
Guidare con il GPL*
Tasto di commutazione .
Spia OFF – Funzionamento a benzina Spia
ON – Funzionamento a GPL
ATTENZIONE! (continua)
Fig. 140 Console centrale: tasto di commutazione e spie
dell'impianto a gas.
A1
GAS
A2
A3
AlteaXL_IT.book Seite 181 Dienstag, 1. September 2009 5:18 17

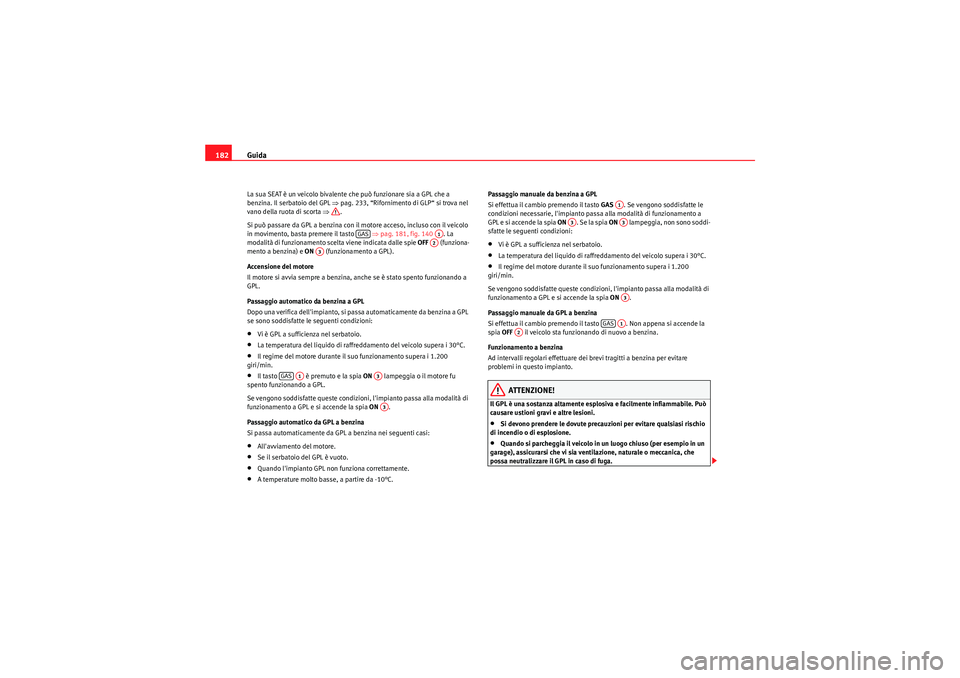

Guida
182La sua SEAT è un veicolo bivalente che può funzionare sia a GPL che a
benzina. Il serbatoio del GPL ⇒pag. 233, “Rifornimento di GLP“ si trova nel
vano della ruota di scorta ⇒.
Si può passare da GPL a benzina con il motore acceso, incluso con il veicolo
in movimento, basta premere il tasto ⇒pag. 181, fig. 140 . La
modalità di funzionamento scelta viene indicata dalle spie OFF (funziona-
mento a benzina) e ON (funzionamento a GPL).
Accensione del motore
Il motore si avvia sempre a benzina, anche se è stato spento funzionando a
GPL.
Passaggio automatico da benzina a GPL
Dopo una verifica dell'impianto, si passa automaticamente da benzina a GPL
se sono soddisfatte le seguenti condizioni:•Vi è GPL a sufficienza nel serbatoio.•La temperatura del liquido di raffreddamento del veicolo supera i 30°C.•Il regime del motore durante il suo funzionamento supera i 1.200
giri/min.•Il tasto è premuto e la spia ON lampeggia o il motore fu
spento funzionando a GPL.
Se vengono soddisfatte queste condizioni, l'impianto passa alla modalità di
funzionamento a GPL e si accende la spia ON .
Passaggio automatico da GPL a benzina
Si passa automaticamente da GPL a benzina nei seguenti casi:•All'avviamento del motore.•Se il serbatoio del GPL è vuoto.•Quando l'impianto GPL non funziona correttamente.•A temperature molto basse, a partire da -10°C. Passaggio manuale da benzina a GPL
Si effettua il cambio premendo il tasto
GAS . Se vengono soddisfatte le
condizioni necessarie, l'impianto passa alla modalità di funzionamento a
GPL e si accende la spia ON . Se la spia ON lampeggia, non sono soddi-
sfatte le seguenti condizioni:
•Vi è GPL a sufficienza nel serbatoio.•La temperatura del liquido di raffreddamento del veicolo supera i 30°C.•Il regime del motore durante il suo funzionamento supera i 1.200
giri/min.
Se vengono soddisfatte queste condizioni, l'impianto passa alla modalità di
funzionamento a GPL e si accende la spia ON .
Passaggio manuale da GPL a benzina
Si effettua il cambio premendo il tasto . Non appena si accende la
spia OFF il veicolo sta funzionando di nuovo a benzina.
Funzionamento a benzina
Ad intervalli regolari effettuare dei brevi tragitti a benzina per evitare
problemi in questo impianto.ATTENZIONE!
Il GPL è una sostanza altamente esplosiva e facilmente infiammabile. Può
causare ustioni gravi e altre lesioni.•Si devono prendere le dovute precauzioni per evitare qualsiasi rischio
di incendio o di esplosione.•Quando si parcheggia il veicolo in un luogo chiuso (per esempio in un
garage), assicurarsi che vi sia ventilazione, naturale o meccanica, che
possa neutralizzare il GPL in caso di fuga.
GAS
A1A2
A3
GAS
A1
A3A3
A1
A3
A3A3
GAS
A1
A2
AlteaXL_IT.book Seite 182 Dienstag, 1. September 2009 5:18 17
