2010 Seat Altea XL Manuale del proprietario (in Italian)

Strumentazione87
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

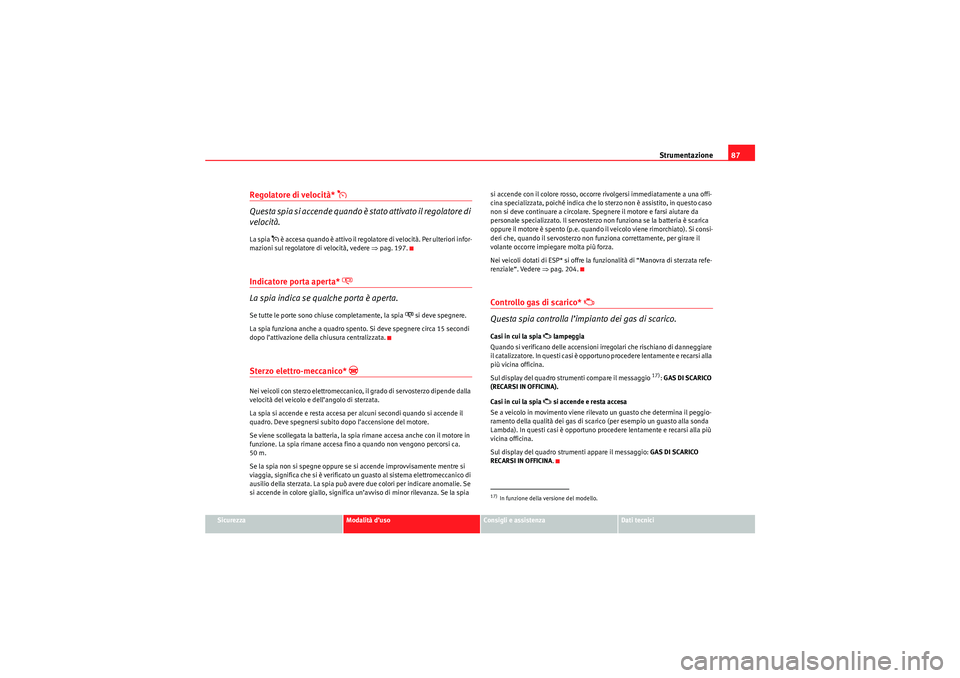

Regolatore di velocità*

Questa spia si accende quando è stato attivato il regolatore di
velocità.La spia
 è accesa quando è attivo il regolatore di velocità. Per ulteriori infor-
mazioni sul regolatore di velocità, vedere ⇒pag. 197.
Indicatore porta aperta*

La spia indica se qualche porta è aperta.Se tutte le porte sono chiuse completamente, la spia
 si deve spegnere.
La spia funziona anche a quadro spento. Si deve spegnere circa 15 secondi
dopo l’attivazione della chiusura centralizzata.
Sterzo elettro-meccanico*

Nei veicoli con sterzo elettromeccanico, il grado di servosterzo dipende dalla
velocità del veicolo e dell’angolo di sterzata.
La spia si accende e resta accesa per alcuni secondi quando si accende il
quadro. Deve spegnersi subito dopo l’accensione del motore.
Se viene scollegata la batteria, la spia rimane accesa anche con il motore in
funzione. La spia rimane accesa fino a quando non vengono percorsi ca.
50 m.
Se la spia non si spegne oppure se si accende improvvisamente mentre si
viaggia, significa che si è verificato un guasto al sistema elettromeccanico di
ausilio della sterzata. La spia può avere due colori per indicare anomalie. Se
si accende in colore giallo, significa un’avviso di minor rilevanza. Se la spia si accende con il colore rosso, occorre rivolgersi immediatamente a una offi-
cina specializzata, poiché indica che lo sterzo non è assistito, in questo caso
non si deve continuare a circolare. Spegnere il motore e farsi aiutare da
personale specializzato. Il servosterzo non funziona se la batteria è scarica
oppure il motore è spento (p.e. quando il veicolo viene rimorchiato). Si consi-
deri che, quando il servosterzo non funziona correttamente, per girare il
volante occorre impiegare molta più forza.
Nei veicoli dotati di ESP* si offre la funzionalità di “Manovra di sterzata refe-
renziale“. Vedere
⇒pag. 204.
Controllo gas di scarico*

Questa spia controlla l’impianto dei gas di scarico.
Casi in cui la spia
 lampeggia
Quando si verificano delle accensioni irregolari che rischiano di danneggiare
il catalizzatore. In questi casi è opportuno procedere lentamente e recarsi alla
più vicina officina.
Sul display del quadro strumenti compare il messaggio
17): GAS DI SCARICO
(RECARSI IN OFFICINA).
Casi in cui la spia
 si accende e resta accesa
Se a veicolo in movimento viene rilevato un guasto che determina il peggio-
ramento della qualità dei gas di scarico (per esempio un guasto alla sonda
Lambda). In questi casi è opportuno procedere lentamente e recarsi alla più
vicina officina.
Sul display del quadro strumenti appare il messaggio: GAS DI SCARICO
RECARSI IN OFFICINA .
17)In funzione della versione del modello.
AlteaXL_IT.book Seite 87 Dienstag, 1. September 2009 5:18 17

Strumentazione
88Controllo elettronico della stabilità (ESP)*

La spia controlla il sistema di controllo elettronico della stabi-
lità.
Questo sistema include i sistemi ABS, EDS e TCS. Include inoltre l’assistente
di frenata (BAS), la pulizia automatica dei dischi del freno ed il controllo di
stabilità per il rimorchio (TSP).
La spia
 ha le seguenti funzioni:
•si accende per circa 2 secondi quando si accende il quadro, a controllo
del funzionamento.•Lampeggia quando interviene l’ESP.•Si accende, se c’è un guasto all’ESP.•Si accende anche se c’è un guasto all’ABS, poiché l’ESP interagisce con
l’ABS.
Se la spia
 si accende subito dopo l’avviamento del motore, l’impianto
potrebbe essersi disinserito automaticamente per motivi tecnici. In questo
caso si può riattivare l’ESP spegnendo e riaccendendo il quadro. Lo spegni-
mento della spia segnala che il sistema è di nuovo attivo.
Se si aziona il pulsante ESP si scollega la funzione TCS e la spia lampeggia.
Avaria del blocco del differenziale (EDS)*
L'EDS funziona assieme al sistema ABS nei veicoli dotati del
sistema di controllo elettronico della stabilità (ESP)*Un eventuale guasto all’EDS viene segnalato dall’accensione della spia
dell’ABS
. Si consiglia in tale caso di recarsi quanto prima in officina. Per
ulteriori informazioni sull’EDS ⇒ pag. 205, “Bloccaggio elettronico del diffe-
renziale (EDS)*“.
Regolazione antipattinamento (TCS)*
La regolazione antislittamento in fase di trazione impedisce
che le ruote girino a vuoto durante l’accelerazioneLa spia si accende all’accensione del quadro e si deve spegnere dopo circa 2
secondi.
Durante la marcia, quando il TCS è in funzione, lampeggia la spia luminosa.
Se il sistema è disattivato o guasto, allora la spia rimane accesa.
Se c’è un guasto all’ABS, si accende anche la spia del TCS, poiché il TCS
funziona in combinazione con l’ABS. Per ulteriori informazioni vedere
⇒ pag. 201, “Freni“.
Se si aziona il pulsante TCS, si scollega la funzione TCS e la spia rimane
accesa.
Premendolo di nuovo si ristabilisce la funzione TCS e la spia si spegne.Pedale del freno

Quando si accende questa spia significa che bisogna schiacciare il pedale
del freno. Ciò è indispensabile per poter spostare la leva selettrice del cambio
automatico* dalla posizione P o N alle altre.Immobilizer* “Safe“
Questo messaggio lampeggia se si usa una chiave non auto-
rizzata.Nella chiave si trova un chip che disattiva automaticamente l’immobilizer non
appena si infila la chiave d’accensione nel blocchetto d’avviamento. L’immo-
AlteaXL_IT.book Seite 88 Dienstag, 1. September 2009 5:18 17

Strumentazione89
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

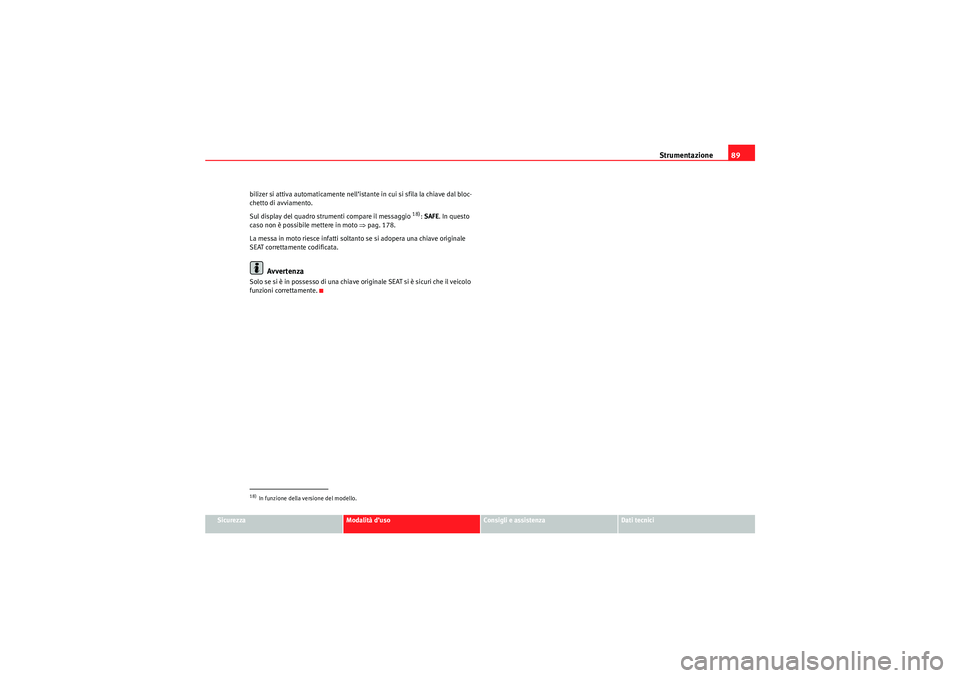

bilizer si attiva automaticamente nell’istante in cui si sfila la chiave dal bloc-
chetto di avviamento.
Sul display del quadro strumenti compare il messaggio
18):
SAFE . In questo
caso non è possibile mettere in moto ⇒pag. 178.
La messa in moto riesce infatti soltanto se si adopera una chiave originale
SEAT correttamente codificata.
Avvertenza
Solo se si è in possesso di una chiave originale SEAT si è sicuri che il veicolo
funzioni correttamente.18)In funzione della versione del modello.
AlteaXL_IT.book Seite 89 Dienstag, 1. September 2009 5:18 17

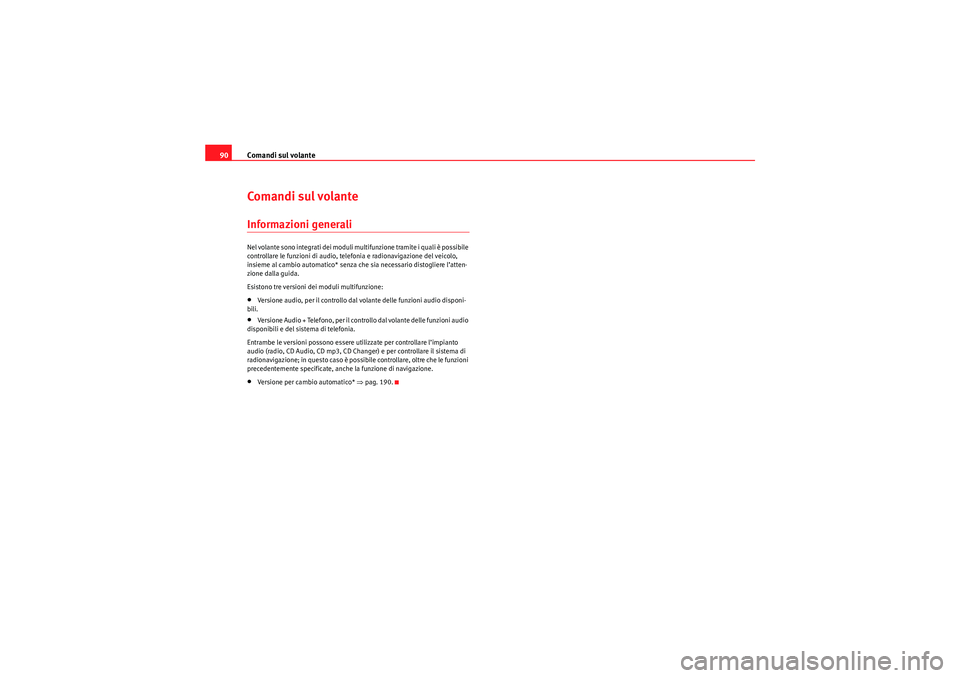

Comandi sul volante
90Comandi sul volanteInformazioni generaliNel volante sono integrati dei moduli multifunzione tramite i quali è possibile
controllare le funzioni di audio, telefonia e radionavigazione del veicolo,
insieme al cambio automatico* senza che sia necessario distogliere l’atten-
zione dalla guida.
Esistono tre versioni dei moduli multifunzione:•Versione audio, per il controllo dal volante delle funzioni audio disponi-
bili.•Versione Audio + Telefono, per il controllo dal volante delle funzioni audio
disponibili e del sistema di telefonia.
Entrambe le versioni possono essere utilizzate per controllare l’impianto
audio (radio, CD Audio, CD mp3, CD Ch anger) e per controllare il sistema di
radionavigazione; in questo caso è possibile controllare, oltre che le funzioni
precedentemente specificate, anche la funzione di navigazione.•Versione per cambio automatico* ⇒ pag. 190.
AlteaXL_IT.book Seite 90 Dienstag, 1. September 2009 5:18 17

Comandi sul volante91
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Sistema audioComandi sul volante versione Audio
Fig. 51 Comandi sul
volante
Fig. 52 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
a)
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Senza funzione specifica
Silenzio
Pausa
Silenzio
AAABACADAEAF
AlteaXL_IT.book Seite 91 Dienstag, 1. September 2009 5:18 17

Comandi sul volante
92
b)
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Pre-sintonizzazione successiva
a)
Canzone successiva
a)
Senza funzione specifica
a)
b)
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Opera sul display del quadro strumenti
Pre-sintonizzazione precedente
a)
Canzone precedente
a)
Senza funzione specifica
a)
b)
Pre-sintonizzazione successiva
Cambio cartella
Senza funzione specifica
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
b)
Pre-sintonizzazione precedente
Cambio cartella
Senza funzione specifica
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
b)
Cambio di sorgente
Cambio di sorgente
Cambio di sorgente
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
a)Solo se il quadro si trova nel menu Audio.b)In funzione della versione del modelloAGAHAIAJAKAL
AlteaXL_IT.book Seite 92 Dienstag, 1. September 2009 5:18 17

Comandi sul volante93
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

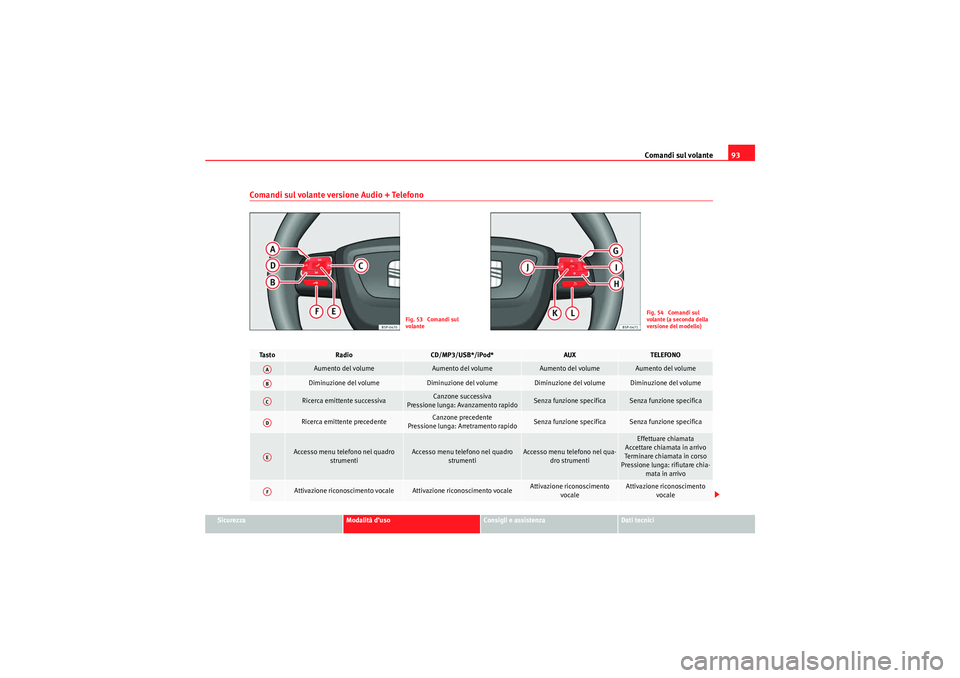

Comandi sul volante versione Audio + Telefono
Fig. 53 Comandi sul
volante
Fig. 54 Comandi sul
volante (a seconda della
versione del modello)
Ta s t o
Radio
CD/MP3/USB*/iPod*
AUX
TELEFONO
Aumento del volume
Aumento del volume
Aumento del volume
Aumento del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Diminuzione del volume
Ricerca emittente successiva
Canzone successiva
Pressione lunga: Avanzamento rapido
Senza funzione specifica
Senza funzione specifica
Ricerca emittente precedente
Canzone precedente
Pressione lunga: Arretramento rapido
Senza funzione specifica
Senza funzione specifica
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel quadro strumenti
Accesso menu telefono nel qua-dro strumenti
Effettuare chiamata
Accettare chiamata in arrivo
Terminare chiamata in corso
Pressione lunga: rifiutare chia- mata in arrivo
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
Attivazione riconoscimento vocale
AAABACADAEAF
AlteaXL_IT.book Seite 93 Dienstag, 1. September 2009 5:18 17

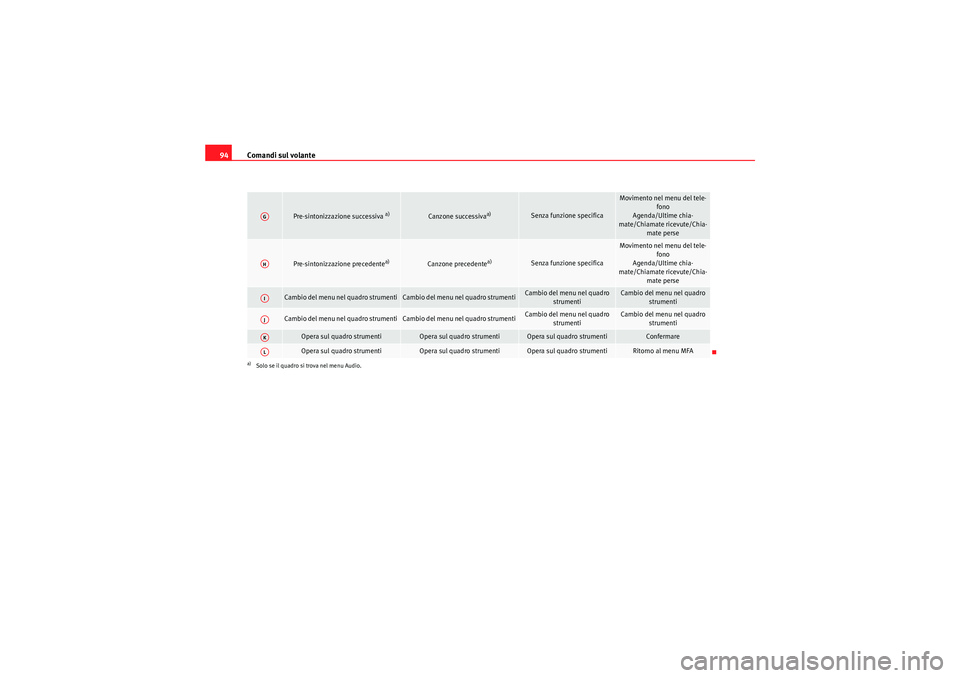

Comandi sul volante
94
Pre-sintonizzazione successiva
a)
Canzone successiva
a)
Senza funzione specifica
Movimento nel menu del tele-
fono
Agenda/Ultime chia-
mate/Chiamate ricevute/Chia- mate perse
Pre-sintonizzazione precedente
a)
Canzone precedente
a)
Senza funzione specifica
Movimento nel menu del tele- fono
Agenda/Ultime chia-
mate/Chiamate ricevute/Chia-
mate perse
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro strumenti
Cambio del menu nel quadro
strumenti
Cambio del menu nel quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Confermare
Opera sul quadro strumenti
Opera sul quadro strumenti
Opera sul quadro strumenti
Ritorno al menu MFA
a)Solo se il quadro si trova nel menu Audio.AGAHAIAJAKAL
AlteaXL_IT.book Seite 94 Dienstag, 1. September 2009 5:18 17
