ERGONOMIA E CONFORTO
Ventilar

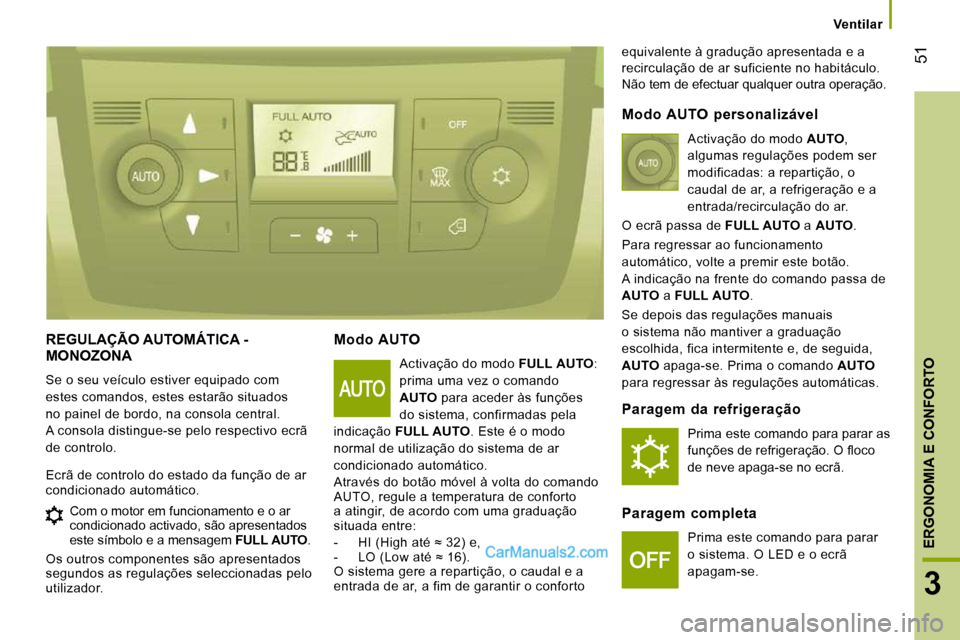

REGULAÇÃO AUTOMÁTICA - MONOZONA
Se o seu veículo estiver equipado com
estes comandos, estes estarão situados
no painel de bordo, na consola central.
A consola distingue-se pelo respectivo ecrã
de controlo.
Modo AUTO
Activação do modo FULL AUTO :
prima uma vez o comando
AUTO para aceder às funções
do sistema, confirmadas pela
indicação FULL AUTO . Este é o modo
normal de utilização do sistema de ar
condicionado automático.
Através do botão móvel à volta do comando
AUTO, regule a temperatura de conforto
a atingir, de acordo com uma graduação
situada entre:
- H I ( H i g h a t é ≈ 3 2 ) e ,
- L O ( L o w a t é ≈ 1 6 ) .
O sistema gere a repartição, o caudal e a
entrada de ar, a fim de garantir o conforto equivalente à gradução apresentada e a
recirculação de ar suficiente no habitáculo.
Não tem de efectuar qualquer outra operação.
Ecrã de controlo do estado da função de ar
condicionado automático.
Modo AUTO personalizável
Activação do modo AUTO ,
algumas regulações podem ser
modificadas: a repartição, o
caudal de ar, a refrigeração e a
entrada/recirculação do ar.
O ecrã passa de FULL AUTO a AUTO .
Para regressar ao funcionamento
automático, volte a premir este botão.
A indicação na frente do comando passa de
AUTO a FULL AUTO .
Se depois das regulações manuais
o sistema não mantiver a graduação
escolhida, fica intermitente e, de seguida,
AUTO apaga-se. Prima o comando AUTO
para regressar às regulações automáticas.
Paragem da refrigeração
Prima este comando para parar as
f u n ç õ e s d e r e f r i g e r a ç ã o . O fl o c o
de neve apaga-se no ecrã.
Paragem completa
Prima este comando para parar
o sistema. O LED e o ecrã
apagam-se.
Com o motor em funcionamento e o ar
condicionado activado, são apresentados
este símbolo e a mensagem
FULL AUTO .
Os outros componentes são apresentados
segundos as regulações seleccionadas pelo
utilizador.
Page 50 of 167

52
Ventilar
Anel de regulação do valor de conforto
A graduação está entre:
- uma elevação da temperatura do ar ambiente interior HI (High) que aquece
o ar até ao máximo de 32,
- uma refrigeração da temperatura do ar ambiente interior LO (Low) que baixa
até 16.
Repartição do ar
Prima uma vez para acender os LEDs dos
botões que distribuem o caudal de ar para:
os ventiladores do pára-
brisas e dos vidros laterais
dianteiros (desembaciamento-
descongelamento dos vidros),
os ventiladores centrais e laterais
(tronco e face),
os difusores das zonas dianteiras
e traseiras (pés).
A combinação das teclas permite regular a
repartição do ar.
Caudal de ar
Prima este botão sucessivamente
para aumentar (+) ou diminuir (-)
a força do caudal de ar interior.
Entrada de ar exterior/recirculação do ar interior
LED aceso, o ar recircula no
interior do habitáculo para se
isolar dos odores e fumos do exterior. Esta
posição deve ser temporária.
Tendo sido atingido um ar ambiente
confortável, prima o botão para apagar o
LED e reabrir a entrada de ar exterior.
Prima o botão AUTO para também
restabelecer a entrada de ar exterior.
Regressar a esta posição permite a
renovação do ar no habitáculo e o
desembaciamento. Prima novamente o
botão AUTO para restabelecer a função
FULL AUTO .
Desembaciamento-descongelamento rápido
Uma pressão neste comando
permite colocar rapidamente os
vidros claros. O LED acende-se.
O sistema gere a refrigeração, o caudal e a
entrada de ar, o desembaciamento do óculo
traseiro e reparte o ar de forma ideal para o
pára-brisas e os vidros laterais dianteiros.
Se tiver um aquecimento adicional,
desactive-o a fim de garantir um
desembaciamento-descongelamento rápido
e eficaz.
Page 51 of 167

53
3
ERGONOMIA E CONFORTO
Ventilar

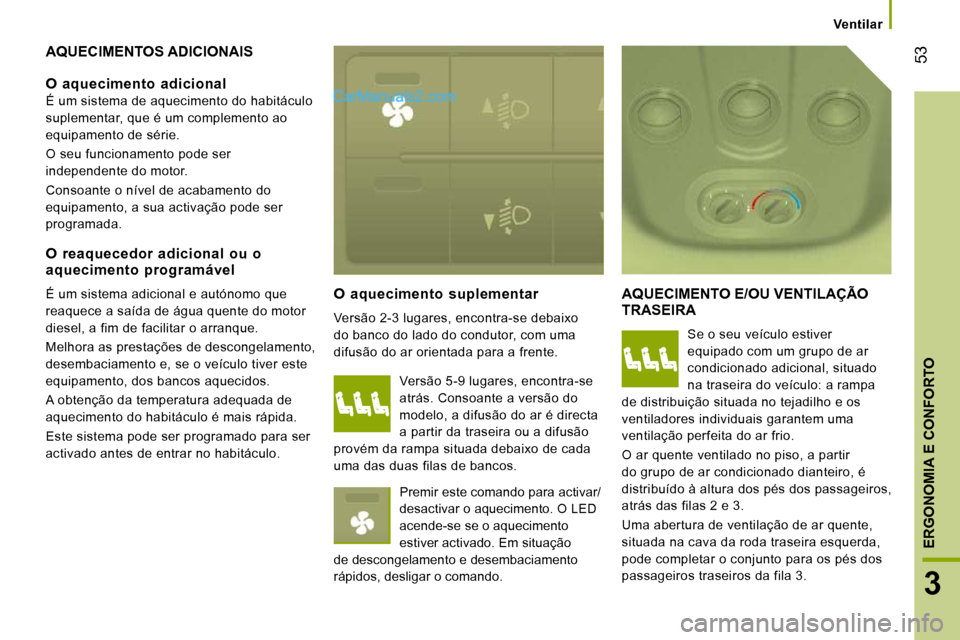

AQUECIMENTOS ADICIONAIS
O aquecimento suplementar
Versão 2-3 lugares, encontra-se debaixo
do banco do lado do condutor, com uma
difusão do ar orientada para a frente.
AQUECIMENTO E/OU VENTILAÇÃO TRASEIRA
Se o seu veículo estiver
equipado com um grupo de ar
condicionado adicional, situado
na traseira do veículo: a rampa
de distribuição situada no tejadilho e os
ventiladores individuais garantem uma
ventilação perfeita do ar frio.
O ar quente ventilado no piso, a partir
do grupo de ar condicionado dianteiro, é
distribuído à altura dos pés dos passageiros,
atrás das filas 2 e 3.
Uma abertura de ventilação de ar quente,
situada na cava da roda traseira esquerda,
pode completar o conjunto para os pés dos
passageiros traseiros da fila 3.
O aquecimento adicional
É um sistema de aquecimento do habitáculo
suplementar, que é um complemento ao
equipamento de série.
O seu funcionamento pode ser
independente do motor.
Consoante o nível de acabamento do
equipamento, a sua activação pode ser
programada.
O reaquecedor adicional ou o aquecimento programável
É um sistema adicional e autónomo que
reaquece a saída de água quente do motor
diesel, a fim de facilitar o arranque.
Melhora as prestações de descongelamento,
desembaciamento e, se o veículo tiver este
equipamento, dos bancos aquecidos.
A obtenção da temperatura adequada de
aquecimento do habitáculo é mais rápida.
Este sistema pode ser programado para ser
activado antes de entrar no habitáculo. Versão 5-9 lugares, encontra-se
atrás. Consoante a versão do
modelo, a difusão do ar é directa
a partir da traseira ou a difusão
provém da rampa situada debaixo de cada
uma das duas filas de bancos.
Premir este comando para activar/
desactivar o aquecimento. O LED
acende-se se o aquecimento
estiver activado. Em situação
de descongelamento e desembaciamento
rápidos, desligar o comando.
Page 52 of 167
54
Ventilar

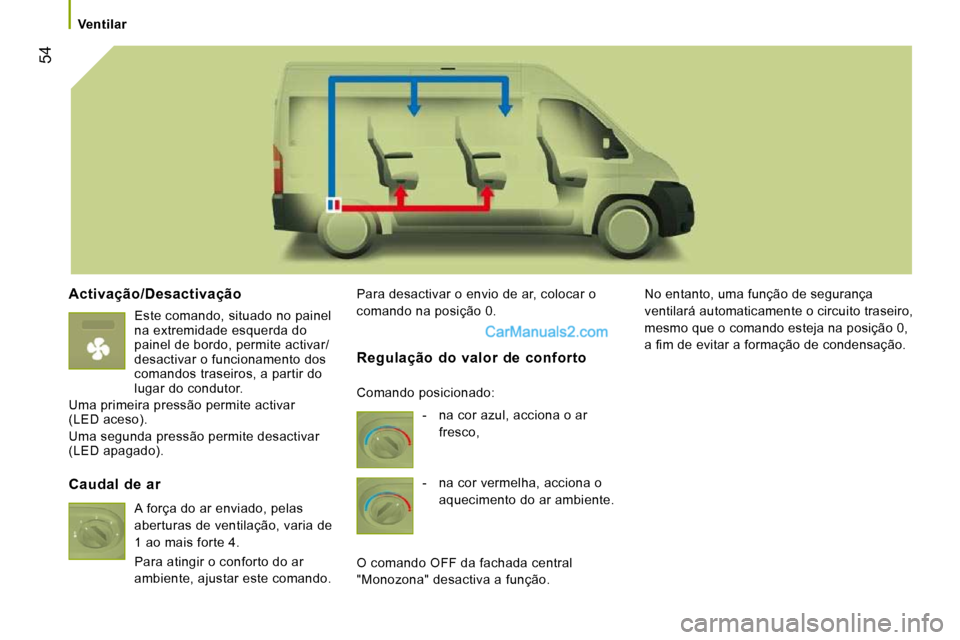

Activação/Desactivação
Este comando, situado no painel
na extremidade esquerda do
painel de bordo, permite activar/
desactivar o funcionamento dos
comandos traseiros, a partir do
lugar do condutor.
Uma primeira pressão permite activar
(LED aceso).
Uma segunda pressão permite desactivar
(LED apagado). Para desactivar o envio de ar, colocar o
comando na posição 0.
No entanto, uma função de segurança
ventilará automaticamente o circuito traseiro,
mesmo que o comando esteja na posição 0,
a fi m d e e v i t a r a f o r m a ç ã o d e c o n d e n s a ç ã o .
Caudal de ar
A força do ar enviado, pelas
aberturas de ventilação, varia de
1 ao mais forte 4.
Para atingir o conforto do ar
ambiente, ajustar este comando.
Regulação do valor de conforto
- na cor azul, acciona o ar
fresco,
- na cor vermelha, acciona o aquecimento do ar ambiente.
O comando OFF da fachada central
"Monozona" desactiva a função.
Comando posicionado:
Page 53 of 167
3
ERGONOMIA E CONFORTO
Ventilar

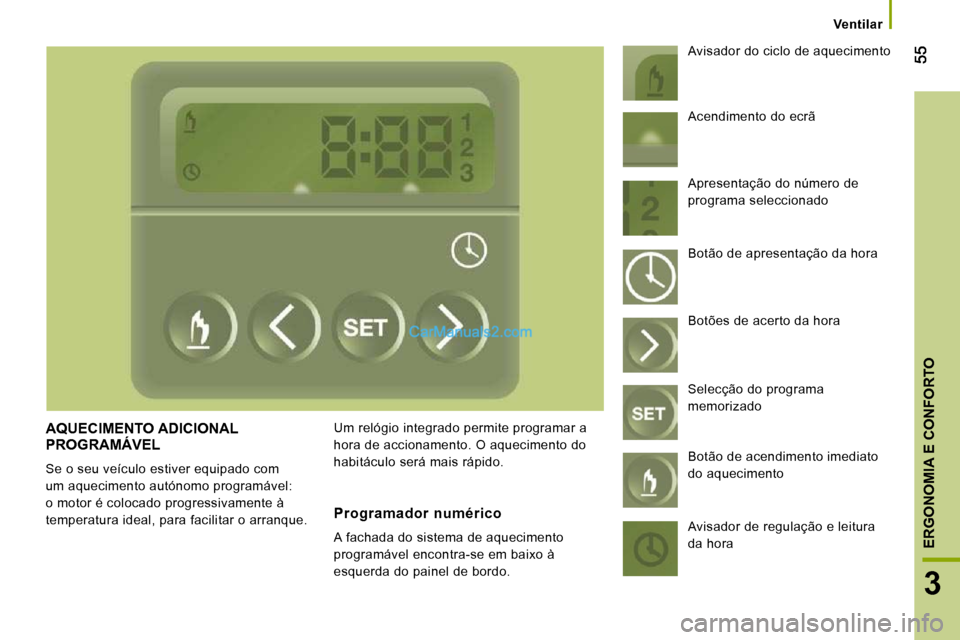

AQUECIMENTO ADICIONAL PROGRAMÁVEL
Se o seu veículo estiver equipado com
um aquecimento autónomo programável:
o motor é colocado progressivamente à
temperatura ideal, para facilitar o arranque. Um relógio integrado permite programar a
hora de accionamento. O aquecimento do
habitáculo será mais rápido. Avisador do ciclo de aquecimento
Programador numérico
A fachada do sistema de aquecimento
programável encontra-se em baixo à
esquerda do painel de bordo. Acendimento do ecrã
Apresentação do número de
programa seleccionado
Botão de apresentação da hora
Botões de acerto da hora
Selecção do programa
memorizado
Botão de acendimento imediato
do aquecimento
Avisador de regulação e leitura
da hora
