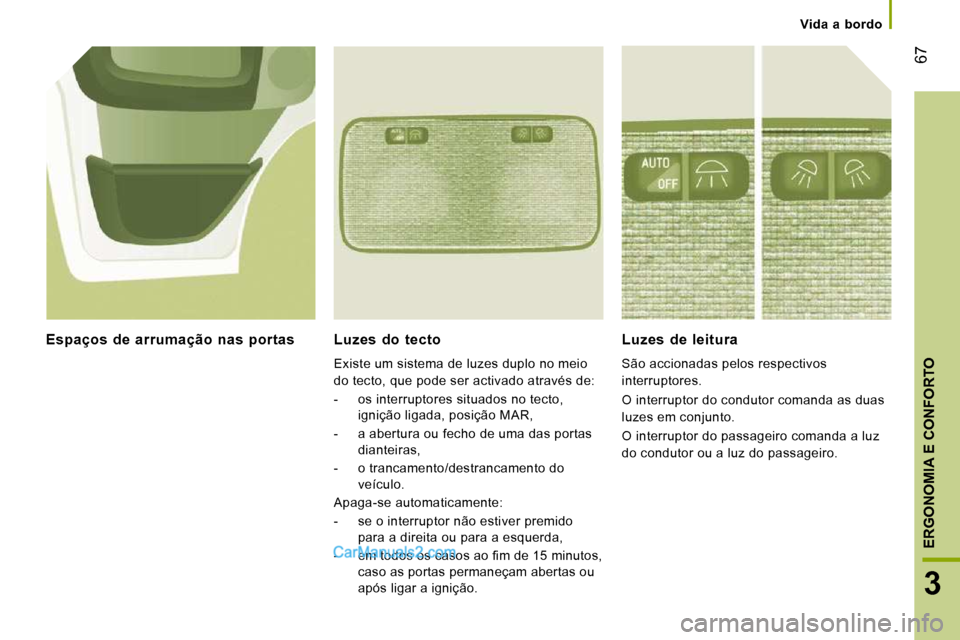

Page 65 of 167
67
3
ERGONOMIA E CONFORTO
Vida a bordo
Luzes do tecto
Existe um sistema de luzes duplo no meio
do tecto, que pode ser activado através de:
- os interruptores situados no tecto, ignição ligada, posição MAR,
- a abertura ou fecho de uma das portas dianteiras,
- o trancamento/destrancamento do veículo.
Apaga-se automaticamente:
- se o interruptor não estiver premido para a direita ou para a esquerda,
- e m t o d o s o s c a s o s a o fi m d e 1 5 m i n u t o s , caso as portas permaneçam abertas ou
após ligar a ignição.
Luzes de leitura
São accionadas pelos respectivos
interruptores.
O interruptor do condutor comanda as duas
luzes em conjunto.
O interruptor do passageiro comanda a luz
do condutor ou a luz do passageiro.
Espaços de arrumação nas portas

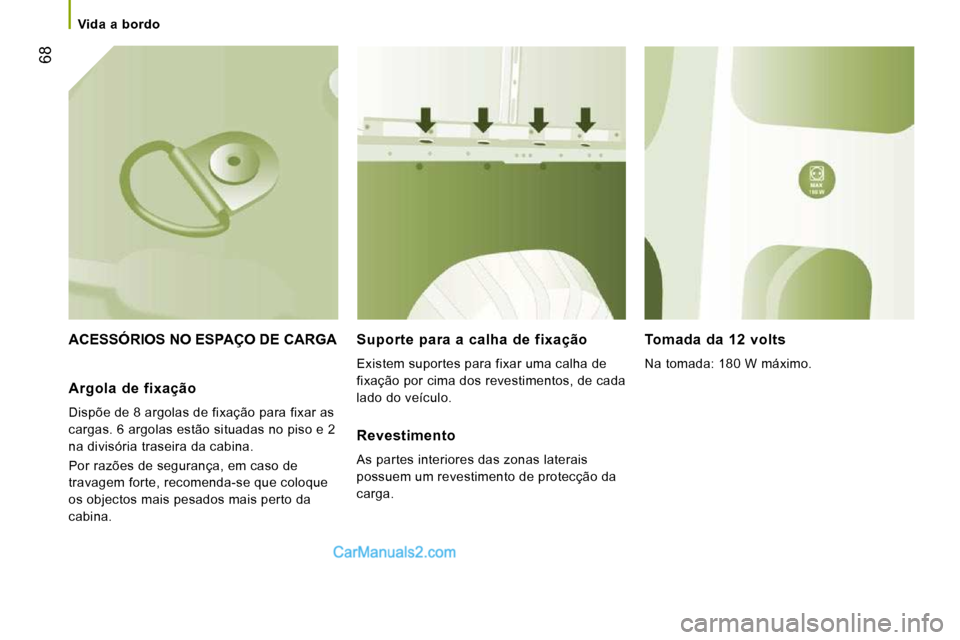

Page 66 of 167
68
Vida a bordo
ACESSÓRIOS NO ESPAÇO DE CARGA Suporte para a calha de fixação
Existem suportes para fixar uma calha de
fixação por cima dos revestimentos, de cada
lado do veículo.
Tomada da 12 volts
Na tomada: 180 W máximo.
Argola de fixação
Dispõe de 8 argolas de fixação para fixar as
cargas. 6 argolas estão situadas no piso e 2
na divisória traseira da cabina.
Por razões de segurança, em caso de
travagem forte, recomenda-se que coloque
os objectos mais pesados mais perto da
cabina.
Revestimento
As partes interiores das zonas laterais
possuem um revestimento de protecção da
carga.

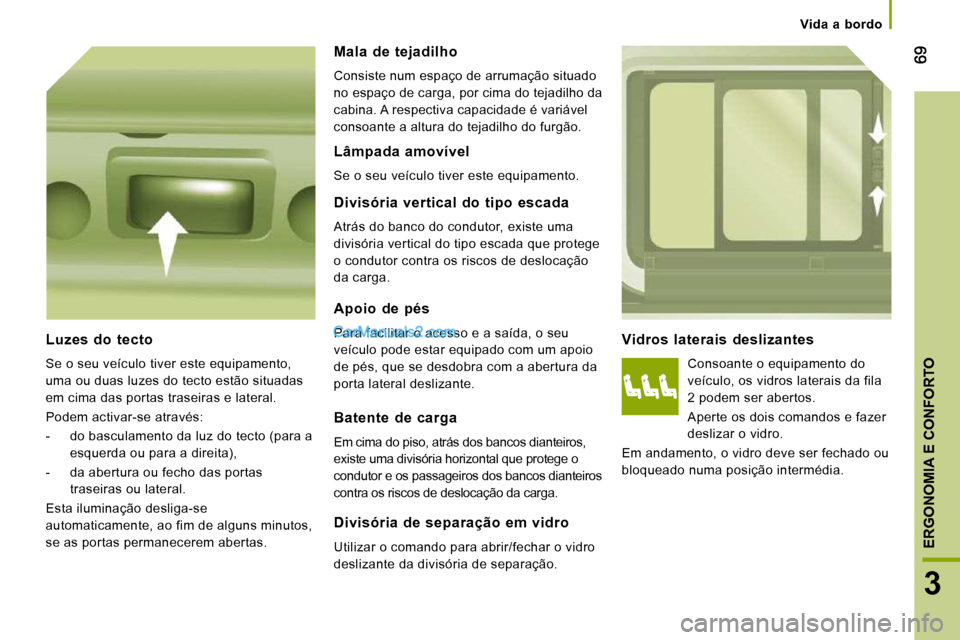

Page 67 of 167

3
ERGONOMIA E CONFORTO
Vida a bordo
Vidros laterais deslizantes
Consoante o equipamento do
veículo, os vidros laterais da fila
2 podem ser abertos.
Aperte os dois comandos e fazer
deslizar o vidro.
Em andamento, o vidro deve ser fechado ou
bloqueado numa posição intermédia.
Apoio de pés
Para facilitar o acesso e a saída, o seu
veículo pode estar equipado com um apoio
de pés, que se desdobra com a abertura da
porta lateral deslizante. Luzes do tecto
Se o seu veículo tiver este equipamento,
uma ou duas luzes do tecto estão situadas
em cima das portas traseiras e lateral.
Podem activar-se através:
- do basculamento da luz do tecto (para a esquerda ou para a direita),
- da abertura ou fecho das portas traseiras ou lateral.
Esta iluminação desliga-se
automaticamente, ao fim de alguns minutos,
se as portas permanecerem abertas.
Mala de tejadilho
Consiste num espaço de arrumação situado
no espaço de carga, por cima do tejadilho da
cabina. A respectiva capacidade é variável
consoante a altura do tejadilho do furgão.
Lâmpada amovível
Se o seu veículo tiver este equipamento.
Divisória vertical do tipo escada
Atrás do banco do condutor, existe uma
divisória vertical do tipo escada que protege
o condutor contra os riscos de deslocação
da carga.
Batente de carga
Em cima do piso, atrás dos bancos dianteiros,
existe uma divisória horizontal que protege o
condutor e os passageiros dos bancos dianteiros
contra os riscos de deslocação da carga.
Divisória de separação em vidro
Utilizar o comando para abrir/fechar o vidro
deslizante da divisória de separação.

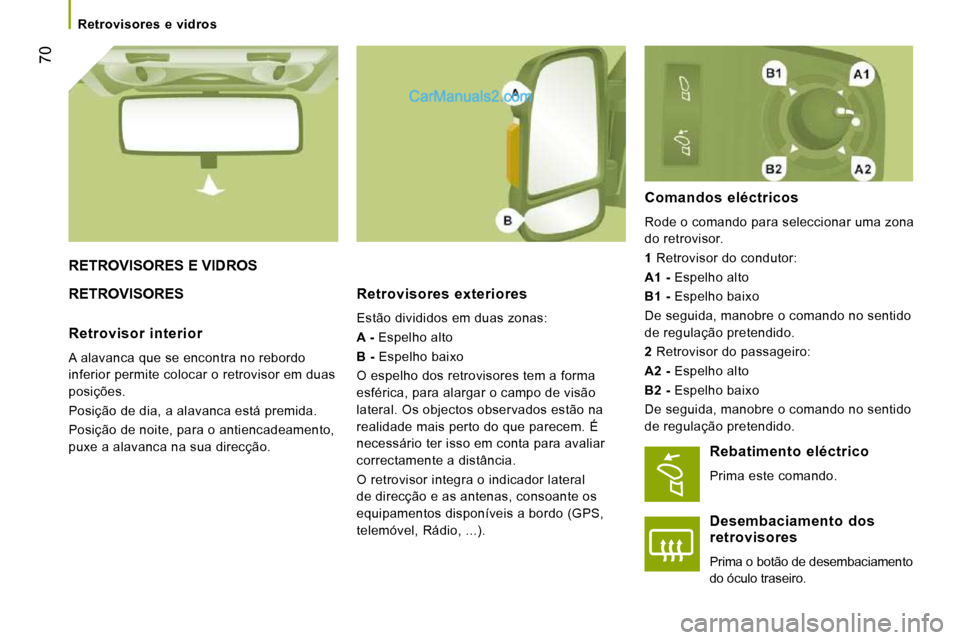

Page 68 of 167

70
Retrovisores e vidros
RETROVISORES E VIDROS
RETROVISORES Retrovisores exteriores
Estão divididos em duas zonas:
A - Espelho alto
B - Espelho baixo
O espelho dos retrovisores tem a forma
esférica, para alargar o campo de visão
lateral. Os objectos observados estão na
realidade mais perto do que parecem. É
necessário ter isso em conta para avaliar
correctamente a distância.
O retrovisor integra o indicador lateral
de direcção e as antenas, consoante os
equipamentos disponíveis a bordo (GPS,
telemóvel, Rádio, ...).
Comandos eléctricos
Rode o comando para seleccionar uma zona
do retrovisor.
1 Retrovisor do condutor:
A1 - Espelho alto
B1 - Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.
2 Retrovisor do passageiro:
A2 - Espelho alto
B2 - Espelho baixo
De seguida, manobre o comando no sentido
de regulação pretendido.
Retrovisor interior
A alavanca que se encontra no rebordo
inferior permite colocar o retrovisor em duas
posições.
Posição de dia, a alavanca está premida.
Posição de noite, para o antiencadeamento,
puxe a alavanca na sua direcção.
Rebatimento eléctrico
Prima este comando.
Desembaciamento dos retrovisores
Prima o botão de desembaciamento
do óculo traseiro.

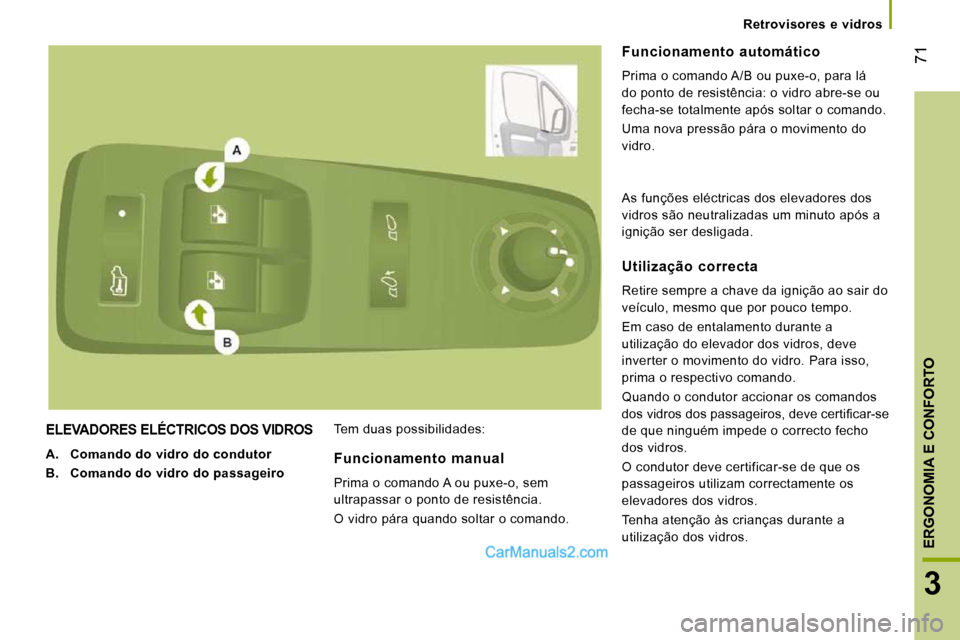

Page 69 of 167

71
3
ERGONOMIA E CONFORTO
Retrovisores e vidros
ELEVADORES ELÉCTRICOS DOS VIDROS
A. Comando do vidro do condutor
B. Comando do vidro do passageiro Tem duas possibilidades:
Funcionamento automático
Prima o comando A/B ou puxe-o, para lá
do ponto de resistência: o vidro abre-se ou
fecha-se totalmente após soltar o comando.
Uma nova pressão pára o movimento do
vidro.
Funcionamento manual
Prima o comando A ou puxe-o, sem
ultrapassar o ponto de resistência.
O vidro pára quando soltar o comando.
Utilização correcta
Retire sempre a chave da ignição ao sair do
veículo, mesmo que por pouco tempo.
Em caso de entalamento durante a
utilização do elevador dos vidros, deve
inverter o movimento do vidro. Para isso,
prima o respectivo comando.
Quando o condutor accionar os comandos
d o s v i d r o s d o s p a s s a g e i r o s , d e v e c e r t i fi c a r - s e
de que ninguém impede o correcto fecho
dos vidros.
O condutor deve certificar-se de que os
passageiros utilizam correctamente os
elevadores dos vidros.
Tenha atenção às crianças durante a
utilização dos vidros.
As funções eléctricas dos elevadores dos
vidros são neutralizadas um minuto após a
ignição ser desligada.

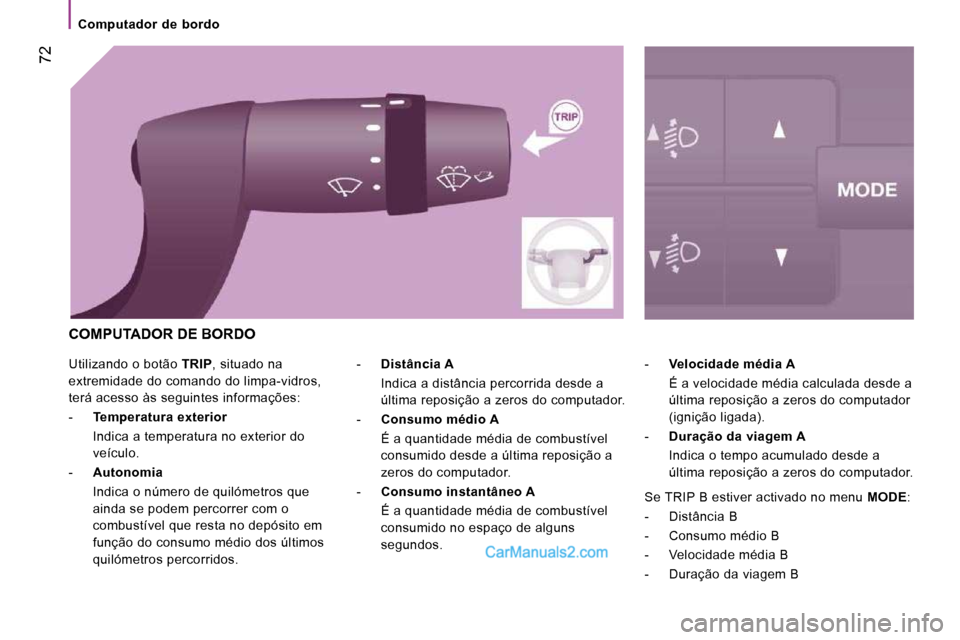

Page 70 of 167

72
Computador de bordo
Utilizando o botão TRIP , situado na
extremidade do comando do limpa-vidros,
terá acesso às seguintes informações:
- Temperatura exterior
Indica a temperatura no exterior do veículo.
- Autonomia
Indica o número de quilómetros que ainda se podem percorrer com o
combustível que resta no depósito em
função do consumo médio dos últimos
quilómetros percorridos. -
Velocidade média A
É a velocidade média calculada desde a última reposição a zeros do computador
(ignição ligada).
- Duração da viagem A
Indica o tempo acumulado desde a última reposição a zeros do computador.
-
Distância A
Indica a distância percorrida desde a última reposição a zeros do computador.
- Consumo médio A
É a quantidade média de combustível consumido desde a última reposição a
zeros do computador.
- Consumo instantâneo A
É a quantidade média de combustível consumido no espaço de alguns
segundos.
COMPUTADOR DE BORDO
Se TRIP B estiver activado no menu MODE :
- Distância B
- Consumo médio B
- Velocidade média B
- Duração da viagem B

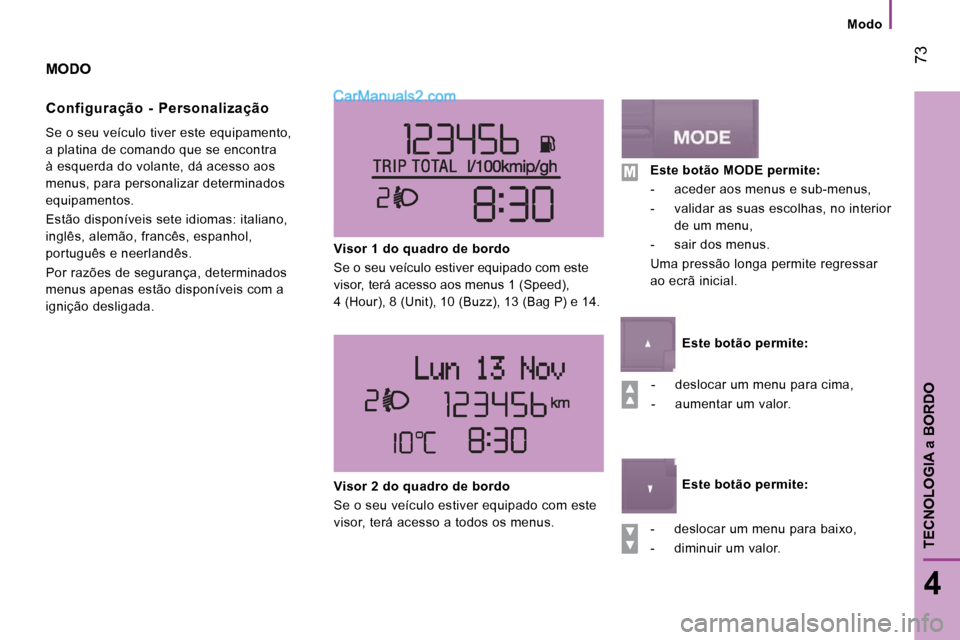

Page 71 of 167

73
4
TECNOLOGIA
a BORDO
Modo
MODO
Configuração - Personalização
Se o seu veículo tiver este equipamento,
a platina de comando que se encontra
à esquerda do volante, dá acesso aos
menus, para personalizar determinados
equipamentos.
Estão disponíveis sete idiomas: italiano,
inglês, alemão, francês, espanhol,
português e neerlandês.
Por razões de segurança, determinados
menus apenas estão disponíveis com a
ignição desligada. Visor 1 do quadro de bordo
Se o seu veículo estiver equipado com este
visor, terá acesso aos menus 1 (Speed),
4 (Hour), 8 (Unit), 10 (Buzz), 13 (Bag P) e 14.
- deslocar um menu para cima,
- aumentar um valor.
- deslocar um menu para baixo,
- diminuir um valor.
Visor 2 do quadro de bordo
Se o seu veículo estiver equipado com este
visor, terá acesso a todos os menus.
Este botão MODE permite:
- aceder aos menus e sub-menus,
- validar as suas escolhas, no interior de um menu,
- sair dos menus.
Uma pressão longa permite regressar
ao ecrã inicial.
Este botão permite:
Este botão permite:
Page 72 of 167
Modo
74
Menu…
Pressionar
em...
Sub-menu…
Pressionar
em...
Escolher…
Validar e
sair
Permite...
1 Bip de
velocidade
(Speed)
ON
Aumentar
Activar/desactivar o sinal sonoro
que indica que a velocidade
programada foi ultrapassada e
escolher a velocidade.
Diminuir
OFF
2 Sensor de
luzes Aumentar Regular a sensibilidade do
sensor de luminosidade (1 a 3).
Diminuir
3 Activação
Trip B
Activar Visualizar uma segunda
distância "Trip B".
Desactivar
4 Acerto da
hora (Hour)
Horas/
Minutos Aumentar Acertar o relógio
Diminuir
Formato hora 24 Escolher o modo de
apresentação do relógio.
12
5 Acertar a
data
Ano/Mês/
Dia Activar Acertar a data.
Desactivar
6 Ver o rádio
ON Apresentar o nome da estação.
OFF
7 Autoclose
Em movimento ON Activar/Desactivar o fecho
automático das portas acima de
20 km/h.
OFF
