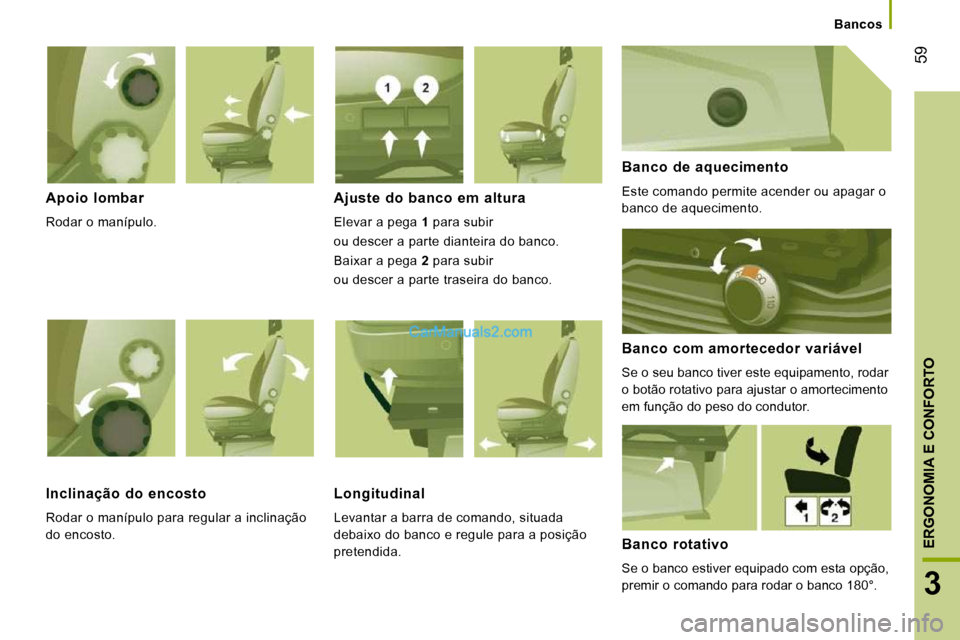

Page 57 of 167
59
3
ERGONOMIA E CONFORTO
Bancos
Apoio lombar
Rodar o manípulo.
Ajuste do banco em altura
Elevar a pega 1 para subir
ou descer a parte dianteira do banco.
Baixar a pega 2 para subir
ou descer a parte traseira do banco.
Banco de aquecimento
Este comando permite acender ou apagar o
banco de aquecimento.
Banco com amortecedor variável
Se o seu banco tiver este equipamento, rodar
o botão rotativo para ajustar o amortecimento
em função do peso do condutor.
Inclinação do encosto
Rodar o manípulo para regular a inclinação
do encosto.
Longitudinal
Levantar a barra de comando, situada
debaixo do banco e regule para a posição
pretendida.
Banco rotativo
Se o banco estiver equipado com esta opção,
premir o comando para rodar o banco 180°.

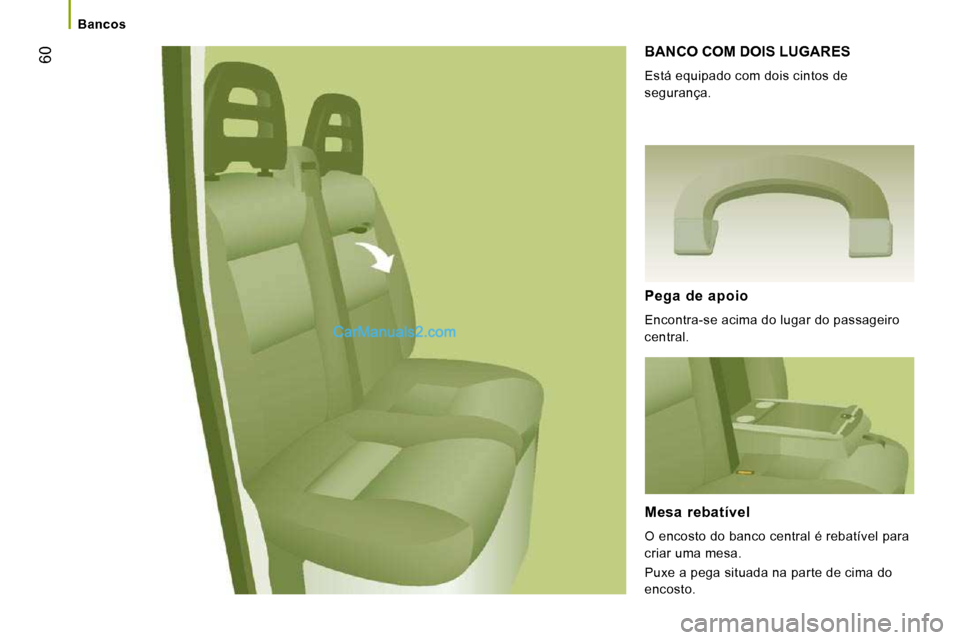

Page 58 of 167
60
Bancos
BANCO COM DOIS LUGARES
Está equipado com dois cintos de
segurança.
Pega de apoio
Encontra-se acima do lugar do passageiro
central.
Mesa rebatível
O encosto do banco central é rebatível para
criar uma mesa.
Puxe a pega situada na parte de cima do
encosto.

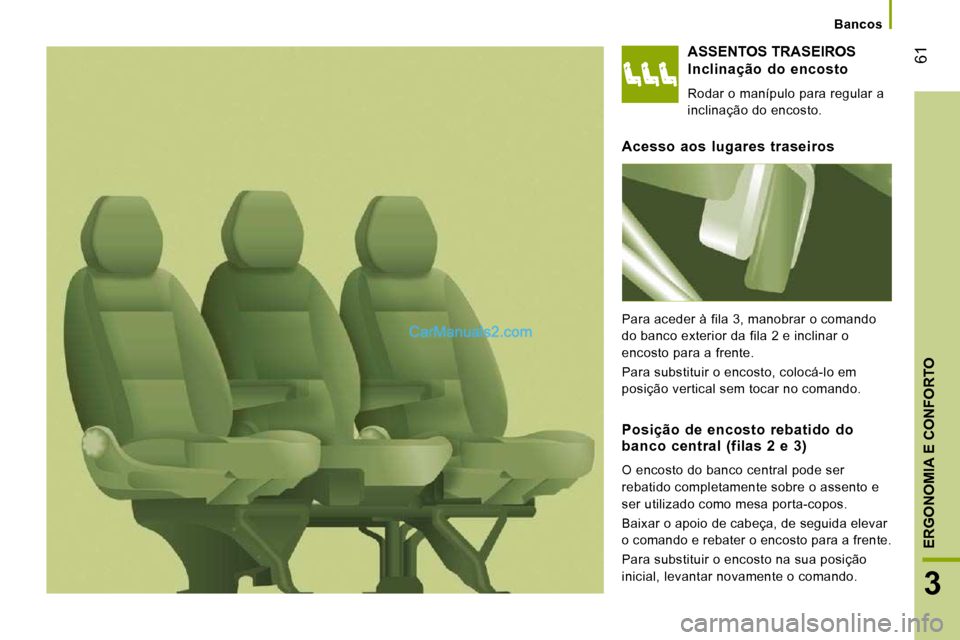

Page 59 of 167
61
3
ERGONOMIA E CONFORTO
Bancos
ASSENTOS TRASEIROS
Inclinação do encosto
Rodar o manípulo para regular a
inclinação do encosto.
Acesso aos lugares traseiros
Para aceder à fila 3, manobrar o comando
do banco exterior da fila 2 e inclinar o
encosto para a frente.
Para substituir o encosto, colocá-lo em
posição vertical sem tocar no comando.
Posição de encosto rebatido do banco central (filas 2 e 3)
O encosto do banco central pode ser
rebatido completamente sobre o assento e
ser utilizado como mesa porta-copos.
Baixar o apoio de cabeça, de seguida elevar
o comando e rebater o encosto para a frente.
Para substituir o encosto na sua posição
inicial, levantar novamente o comando.

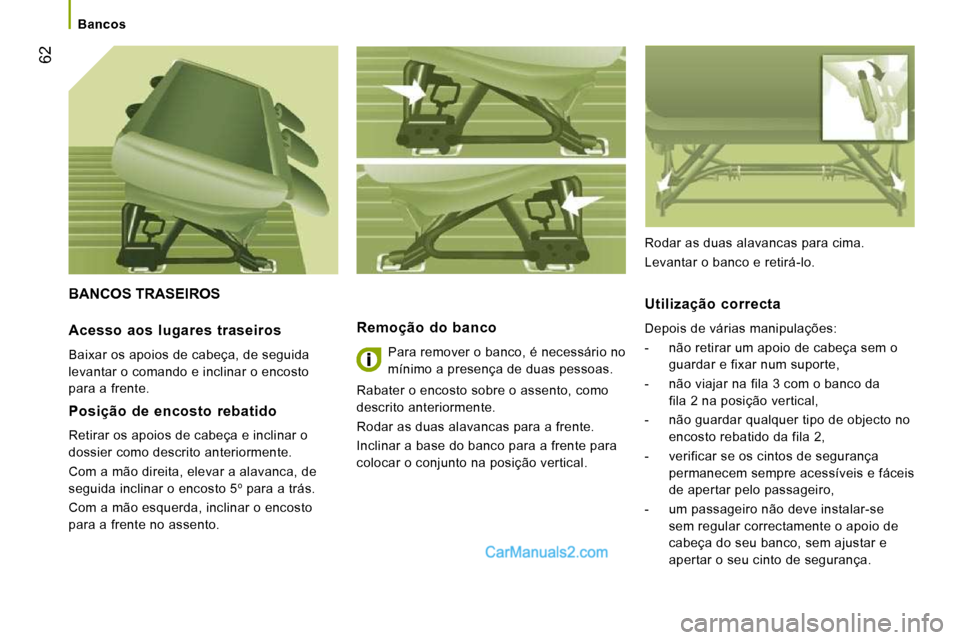

Page 60 of 167

62
Bancos
BANCOS TRASEIROS
Remoção do banco
Para remover o banco, é necessário no
mínimo a presença de duas pessoas.
Rabater o encosto sobre o assento, como
descrito anteriormente.
Rodar as duas alavancas para a frente.
Inclinar a base do banco para a frente para
colocar o conjunto na posição vertical.
Utilização correcta
Depois de várias manipulações:
- não retirar um apoio de cabeça sem o guardar e fixar num suporte,
- não viajar na fila 3 com o banco da fila 2 na posição vertical,
- não guardar qualquer tipo de objecto no encosto rebatido da fila 2,
- verificar se os cintos de segurança permanecem sempre acessíveis e fáceis
de apertar pelo passageiro,
- um passageiro não deve instalar-se sem regular correctamente o apoio de
cabeça do seu banco, sem ajustar e
apertar o seu cinto de segurança. Acesso aos lugares traseiros
Baixar os apoios de cabeça, de seguida
levantar o comando e inclinar o encosto
para a frente.
Posição de encosto rebatido
Retirar os apoios de cabeça e inclinar o
dossier como descrito anteriormente.
Com a mão direita, elevar a alavanca, de
seguida inclinar o encosto 5º para a trás.
Com a mão esquerda, inclinar o encosto
para a frente no assento. Rodar as duas alavancas para cima.
Levantar o banco e retirá-lo.

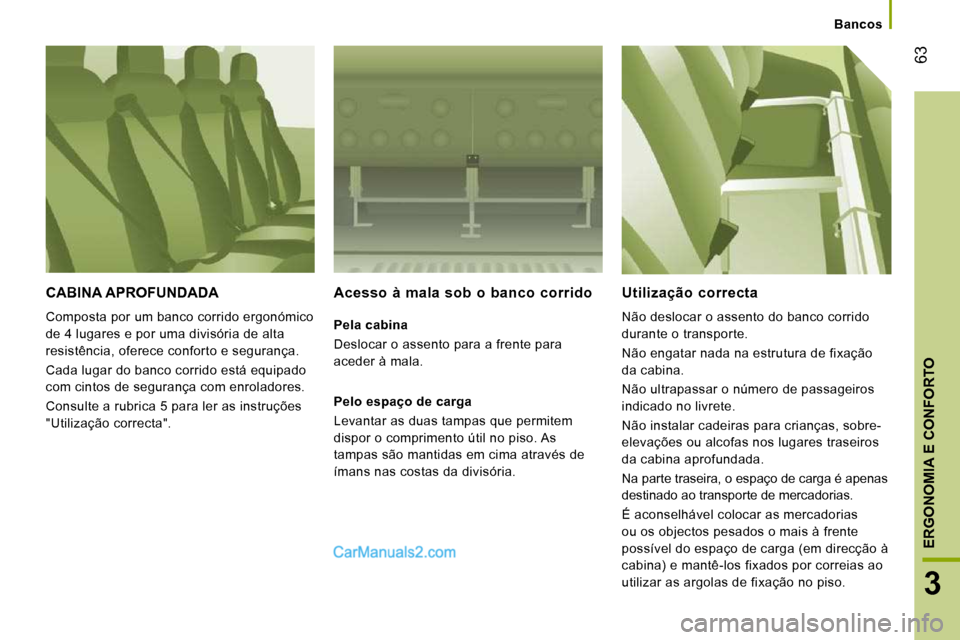

Page 61 of 167

63
3
ERGONOMIA E CONFORTO
Bancos
CABINA APROFUNDADA
Composta por um banco corrido ergonómico
de 4 lugares e por uma divisória de alta
resistência, oferece conforto e segurança.
Cada lugar do banco corrido está equipado
com cintos de segurança com enroladores.
Consulte a rubrica 5 para ler as instruções
"Utilização correcta".
Acesso à mala sob o banco corrido
Pela cabina
Deslocar o assento para a frente para
aceder à mala.
Pelo espaço de carga
Levantar as duas tampas que permitem
dispor o comprimento útil no piso. As
tampas são mantidas em cima através de
ímans nas costas da divisória.
Utilização correcta
Não deslocar o assento do banco corrido
durante o transporte.
Não engatar nada na estrutura de fixação
da cabina.
Não ultrapassar o número de passageiros
indicado no livrete.
Não instalar cadeiras para crianças, sobre-
elevações ou alcofas nos lugares traseiros
da cabina aprofundada.
Na parte traseira, o espaço de carga é apenas
destinado ao transporte de mercadorias.
É aconselhável colocar as mercadorias
ou os objectos pesados o mais à frente
possível do espaço de carga (em direcção à
cabina) e mantê-los fixados por correias ao
utilizar as argolas de fixação no piso.

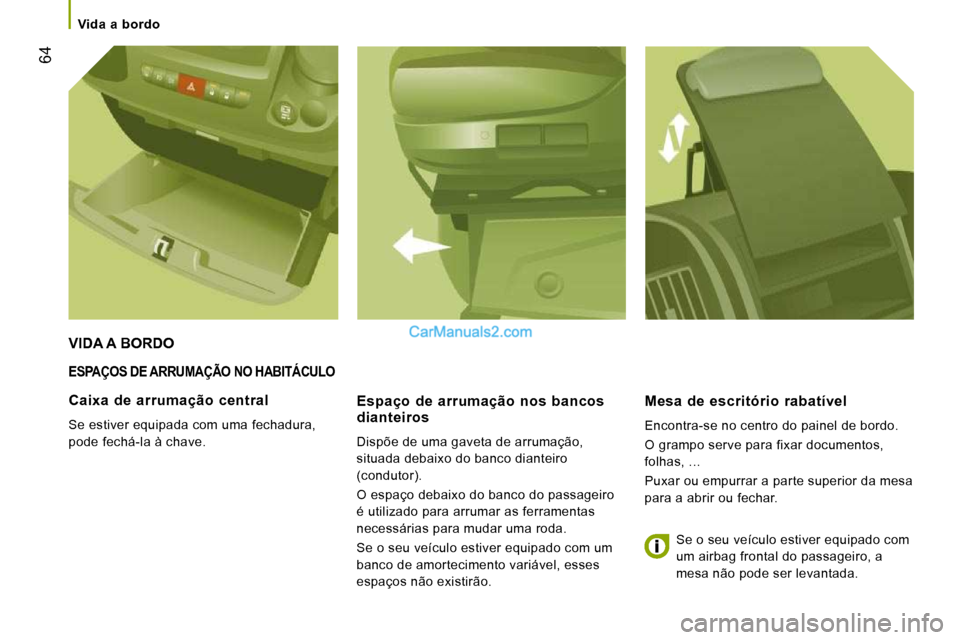

Page 62 of 167
64
Vida a bordo
ESPAÇOS DE ARRUMAÇÃO NO HABITÁCULO
Espaço de arrumação nos bancos dianteiros
Dispõe de uma gaveta de arrumação,
situada debaixo do banco dianteiro
(condutor).
O espaço debaixo do banco do passageiro
é utilizado para arrumar as ferramentas
necessárias para mudar uma roda.
Se o seu veículo estiver equipado com um
banco de amortecimento variável, esses
espaços não existirão.
Mesa de escritório rabatível
Encontra-se no centro do painel de bordo.
O grampo serve para fixar documentos,
folhas, ...
Puxar ou empurrar a parte superior da mesa
para a abrir ou fechar.
VIDA A BORDO
Caixa de arrumação central
Se estiver equipada com uma fechadura,
pode fechá-la à chave. Se o seu veículo estiver equipado com
um airbag frontal do passageiro, a
mesa não pode ser levantada.

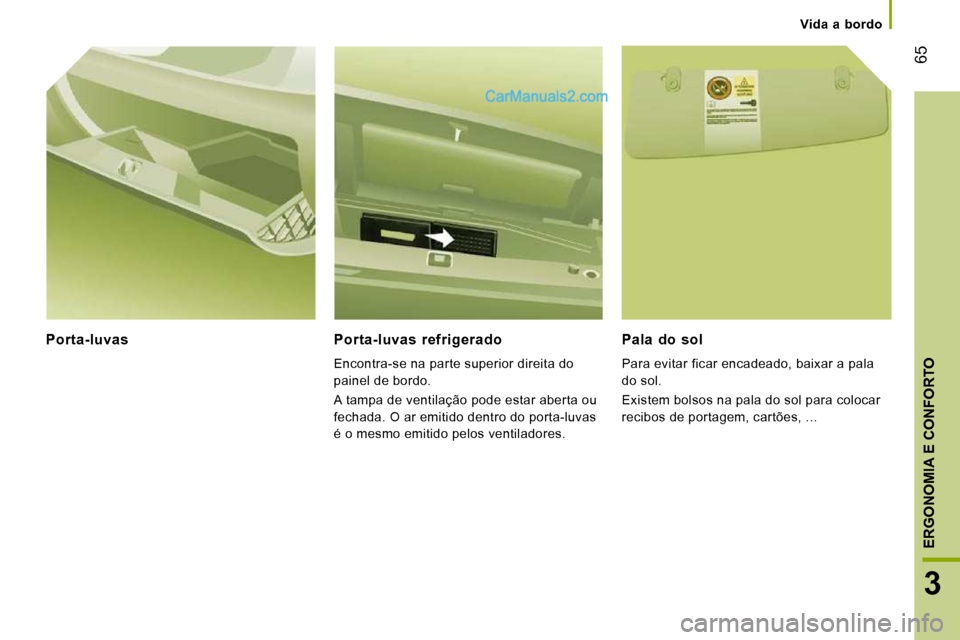

Page 63 of 167
65
3
ERGONOMIA E CONFORTO
Vida a bordo
Porta-luvas Porta-luvas refrigerado
Encontra-se na parte superior direita do
painel de bordo.
A tampa de ventilação pode estar aberta ou
fechada. O ar emitido dentro do porta-luvas
é o mesmo emitido pelos ventiladores.
Pala do sol
Para evitar ficar encadeado, baixar a pala
do sol.
Existem bolsos na pala do sol para colocar
recibos de portagem, cartões, ...

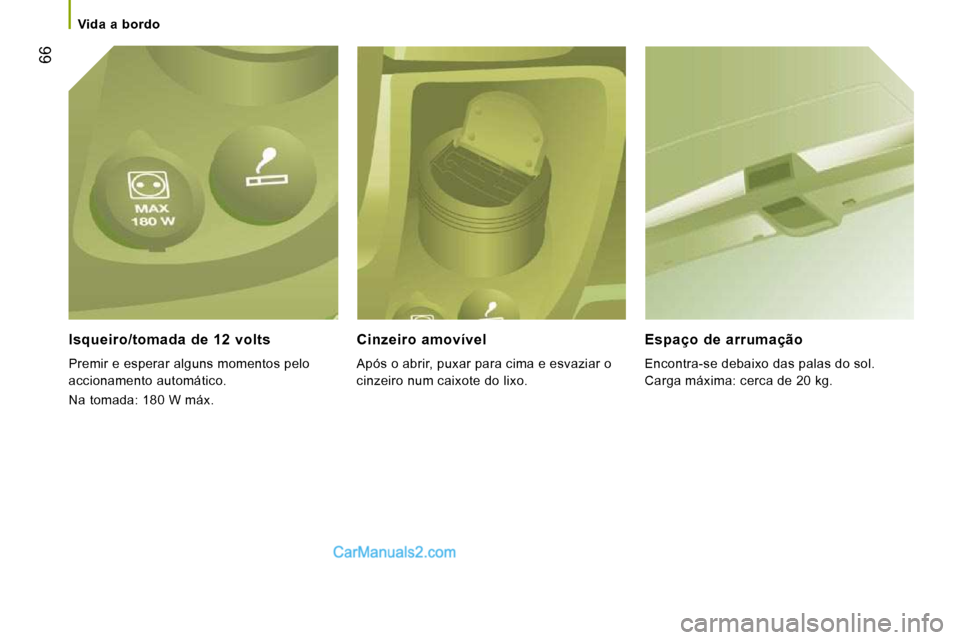

Page 64 of 167
66
Vida a bordo
Isqueiro/tomada de 12 volts
Premir e esperar alguns momentos pelo
accionamento automático.
Na tomada: 180 W máx.
Cinzeiro amovível
Após o abrir, puxar para cima e esvaziar o
cinzeiro num caixote do lixo.
Espaço de arrumação
Encontra-se debaixo das palas do sol.
Carga máxima: cerca de 20 kg.
