Page 145 of 167
144
Substituir um fusível
Fusíveis A (amperes) Afectação
54 - Não utilizado
55 15 Bancos aquecidos
56 15 Tomada 12 V traseira - Isqueiro
57 10 Motor de ventilação/aquecedor debaixo do banco do condut or
58 10 Luzes de mudança de direcção
59 7,5 Suspensão pneumática
60 - Não utilizado
61 - Não utilizado
62 - Não utilizado
63 10 Interruptor de aquecimento adicional programáve l
64 - Não utilizado
65 30 Botão traseiro

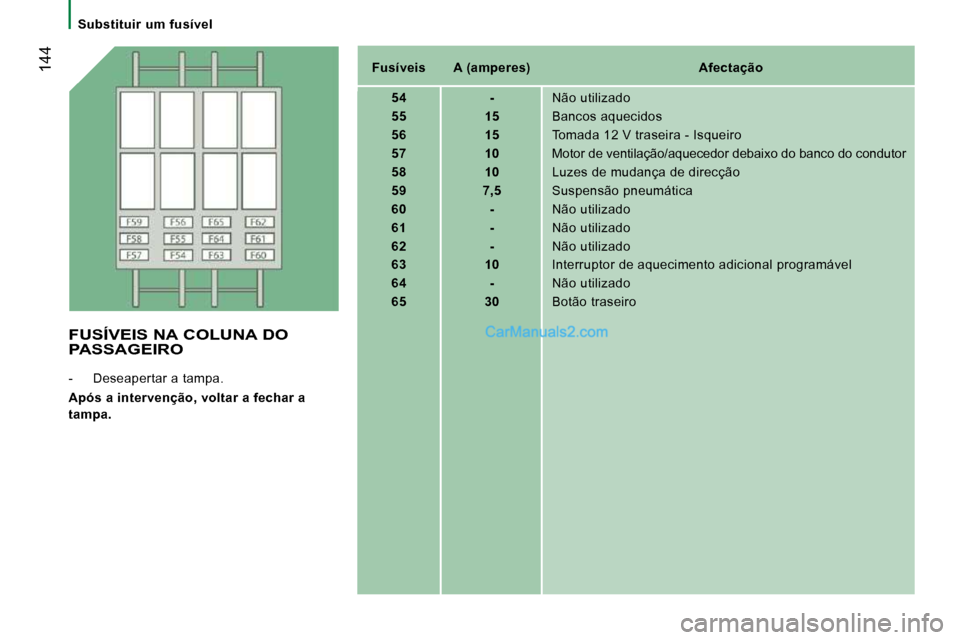

FUSÍVEIS NA COLUNA DO PASSAGEIRO
- Deseapertar a tampa.
Após a intervenção, voltar a fechar a
tampa.
Page 146 of 167
AJUDA RÁPIDA
8
Substituir um fusível

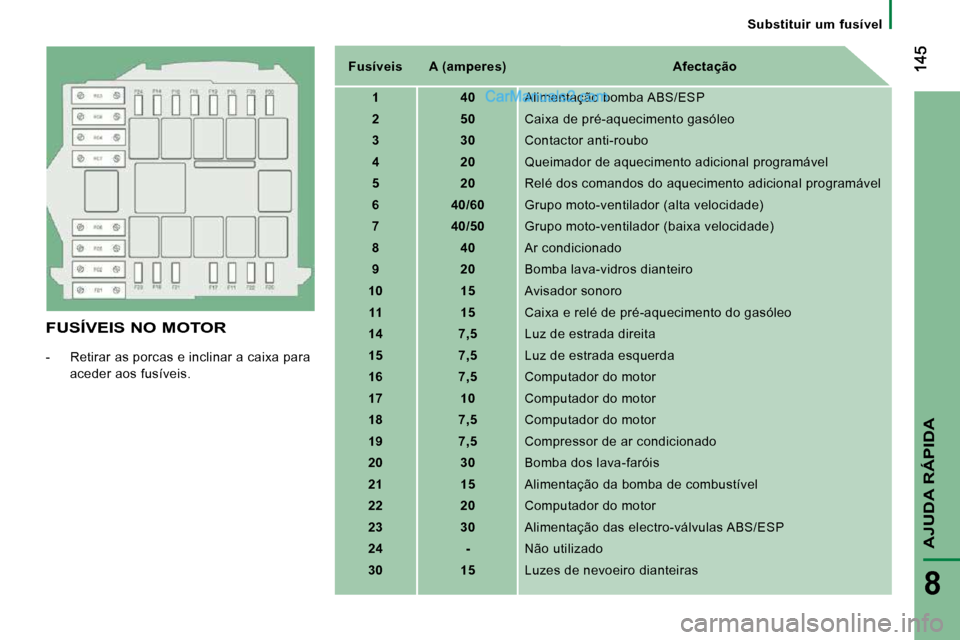

FUSÍVEIS NO MOTOR
- Retirar as porcas e inclinar a caixa para aceder aos fusíveis.
Fusíveis A (amperes) Afectação
1 40 Alimentação bomba ABS/ESP
2 50 Caixa de pré-aquecimento gasóleo
3 30 Contactor anti-roubo
4 20 Queimador de aquecimento adicional programável
5 20 Relé dos comandos do aquecimento adicional pr ogramável
6 40/60 Grupo moto-ventilador (alta velocidade)
7 40/50 Grupo moto-ventilador (baixa velocidade)
8 40 Ar condicionado
9 20 Bomba lava-vidros dianteiro
10 15 Avisador sonoro
11 15 Caixa e relé de pré-aquecimento do gasóleo
14 7,5 Luz de estrada direita
15 7,5 Luz de estrada esquerda
16 7,5 Computador do motor
17 10 Computador do motor
18 7,5 Computador do motor
19 7,5 Compressor de ar condicionado
20 30 Bomba dos lava-faróis
21 15 Alimentação da bomba de combustível
22 20 Computador do motor
23 30 Alimentação das electro-válvulas ABS/ESP
24 - Não utilizado
30 15 Luzes de nevoeiro dianteiras
Page 147 of 167
146

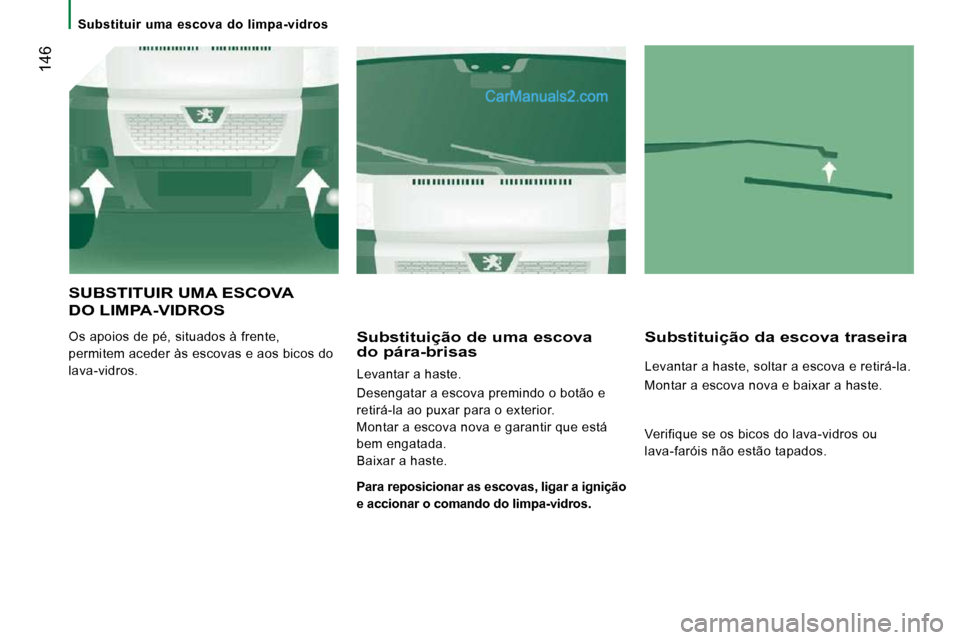

Substituir uma escova do limpa-vidros
SUBSTITUIR UMA ESCOVA
DO LIMPA-VIDROS
Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros. Substituição de uma escova do pára-brisas
Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e garantir que está
bem engatada.
Baixar a haste.
Substituição da escova traseira
Levantar a haste, soltar a escova e retirá-la.
Montar a escova nova e baixar a haste.
Para reposicionar as escovas, ligar a ignição
e accionar o comando do limpa-vidros. Verifique se os bicos do lava-vidros ou
lava-faróis não estão tapados.
Page 148 of 167
AJUDA RÁPIDA
8
Fazer rebocar o seu veículo

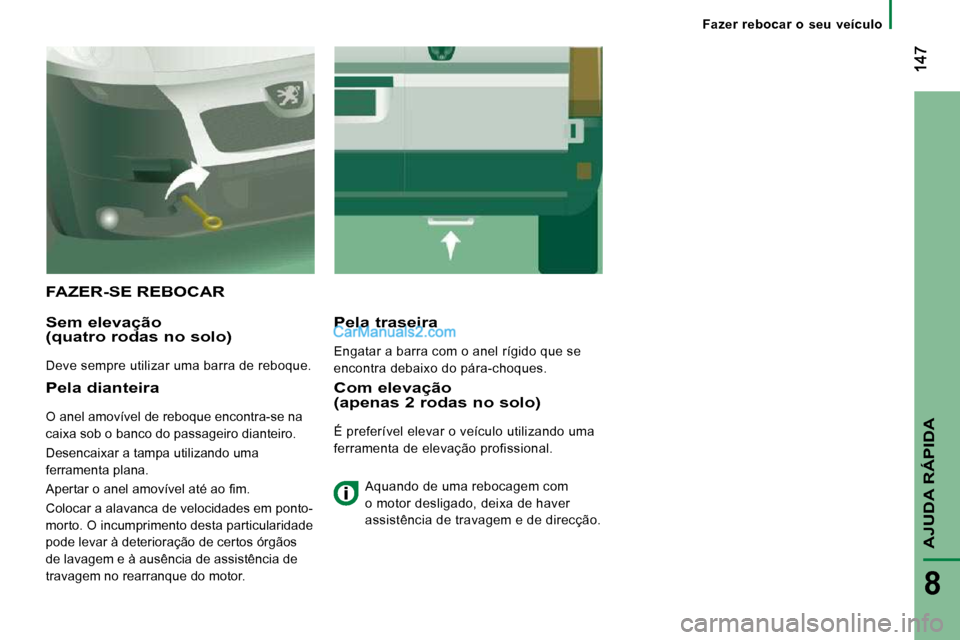

FAZER-SE REBOCAR
Sem elevação (quatro rodas no solo)
Deve sempre utilizar uma barra de reboque.
Pela traseira
Engatar a barra com o anel rígido que se
encontra debaixo do pára-choques.
Pela dianteira
O anel amovível de reboque encontra-se na
caixa sob o banco do passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
A p e r t a r o a n e l a m o v í v e l a t é a o fi m .
Colocar a alavanca de velocidades em ponto-
morto. O incumprimento desta particularidade
pode levar à deterioração de certos órgãos
de lavagem e à ausência de assistência de
travagem no rearranque do motor.
Com elevação (apenas 2 rodas no solo)
É preferível elevar o veículo utilizando uma
ferramenta de elevação profissional. Aquando de uma rebocagem com
o motor desligado, deixa de haver
assistência de travagem e de direcção.
Page 149 of 167

149
9
CARACTERÍSTICAS TÉCNICAS
Ambiente

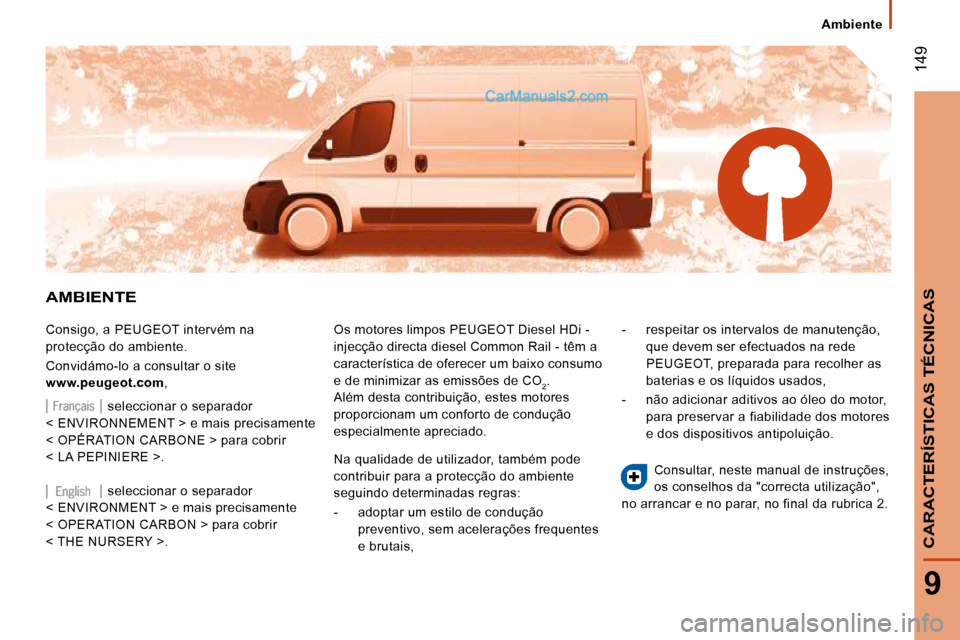

AMBIENTE
Consigo, a PEUGEOT intervém na
protecção do ambiente.
Convidámo-lo a consultar o site
www.peugeot.com , Os motores limpos PEUGEOT Diesel HDi -
injecção directa diesel Common Rail - têm a
característica de oferecer um baixo consumo
e de minimizar as emissões de CO
2.
Além desta contribuição, estes motores
proporcionam um conforto de condução
especialmente apreciado. - respeitar os intervalos de manutenção,
que devem ser efectuados na rede
PEUGEOT, preparada para recolher as
baterias e os líquidos usados,
- não adicionar aditivos ao óleo do motor, para preservar a fiabilidade dos motores
e dos dispositivos antipoluição.
seleccionar o separador
< ENVIRONNEMENT > e mais precisamente
< OPÉRATION CARBONE > para cobrir
< LA PEPINIERE >.
seleccionar o separador
< ENVIRONMENT > e mais precisamente
< OPERATION CARBON > para cobrir
< THE NURSERY >. Na qualidade de utilizador, também pode
contribuir para a protecção do ambiente
seguindo determinadas regras:
- adoptar um estilo de condução
preventivo, sem acelerações frequentes
e brutais, Consultar, neste manual de instruções,
os conselhos da "correcta utilização",
no arrancar e no parar, no final da rubrica 2.
Page 150 of 167
Page 151 of 167
9
CARACTERÍSTICAS TÉCNICAS

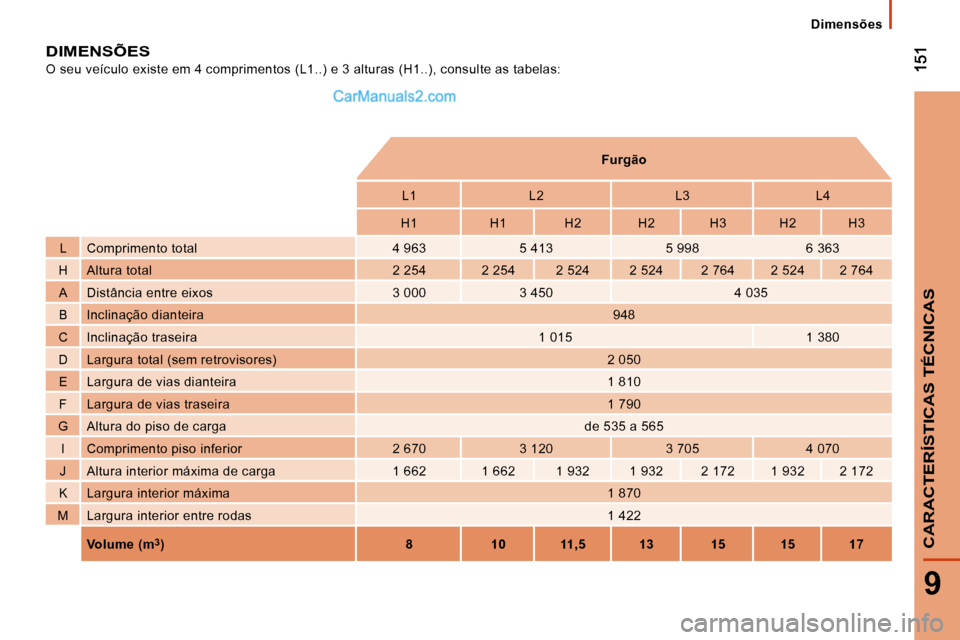

DIMENSÕES

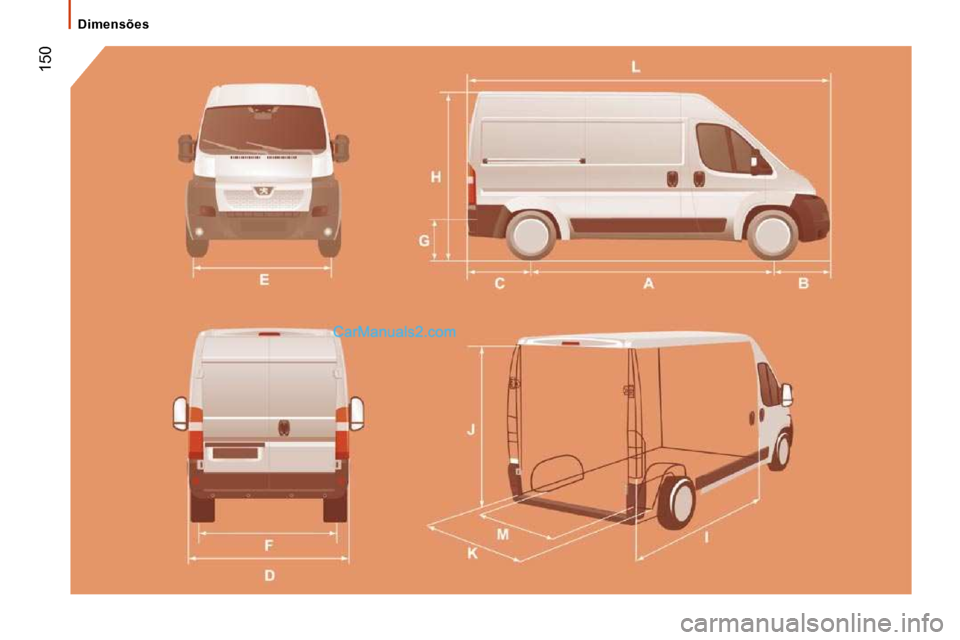

O seu veículo existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte as tabelas:
Furgão
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Comprimento total 4 963 5 413 5 998 6 363
H Altura total 2 254 2 254 2 524 2 524 2 764 2 52 4 2 764
A Distância entre eixos 3 000 3 450 4 03 5
B Inclinação dianteira 948
C Inclinação traseira 1 015 1 380
D Largura total (sem retrovisores) 2 050
E Largura de vias dianteira 1 810
F Largura de vias traseira 1 790
G Altura do piso de carga de 535 a 565
I Comprimento piso inferior 2 670 3 120 3 705 4 070
J Altura interior máxima de carga 1 662 1 6 62 1 932 1 932 2 172 1 932 2 172
K Largura interior máxima 1 870
M Largura interior entre rodas 1 422
Volume (m 3
)
8 10 11,5 13 15 15 17
Dimensões
Page 152 of 167
152

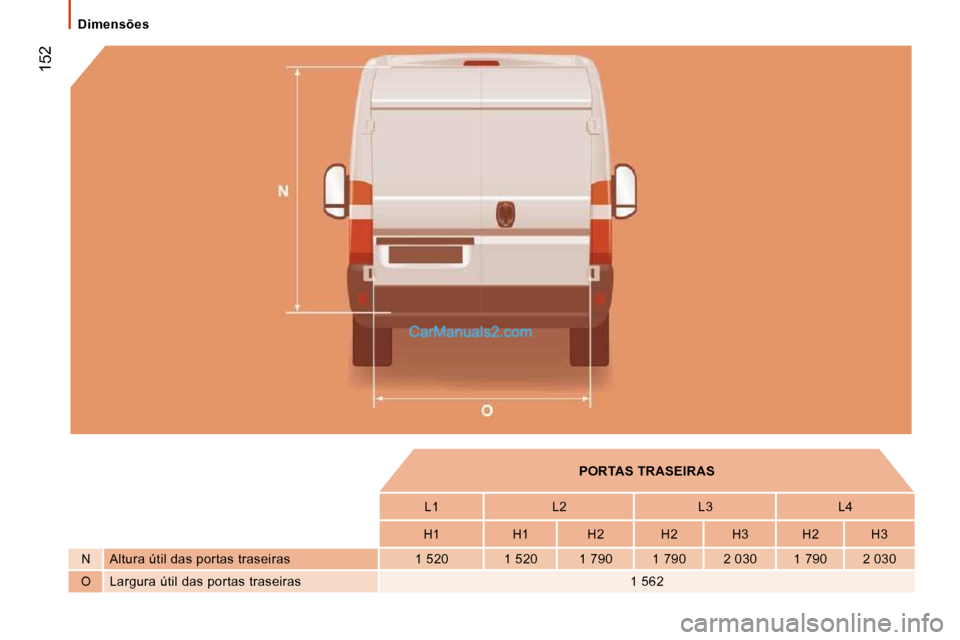

PORTAS TRASEIRAS
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Altura útil das portas traseiras 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Largura útil das portas traseiras 1 562
Dimensões
