Substituir uma roda

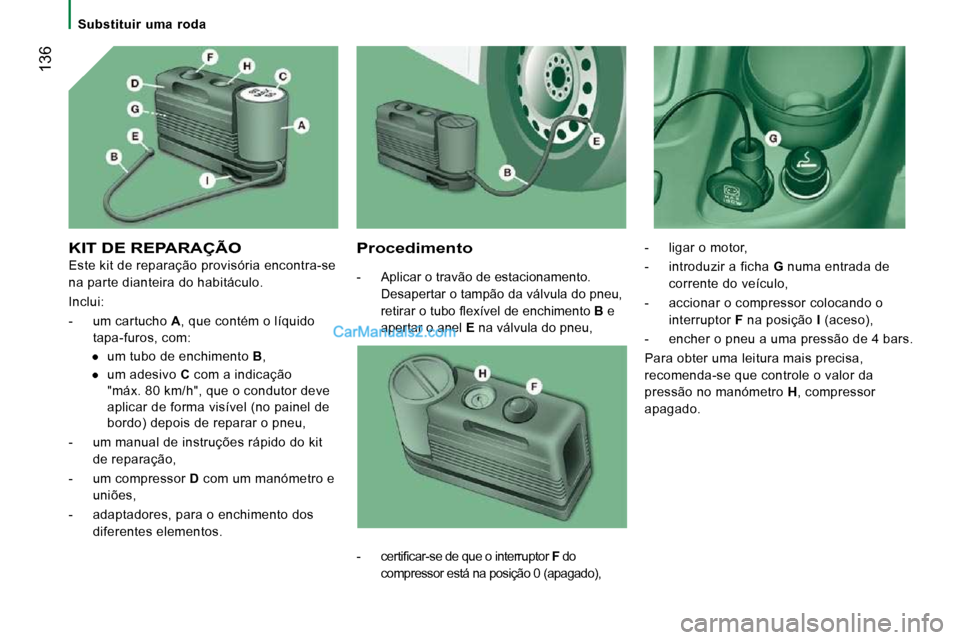

KIT DE REPARAÇÃO
Este kit de reparação provisória encontra-se
na parte dianteira do habitáculo.
Inclui:
- um cartucho A , que contém o líquido
tapa-furos, com:
Page 138 of 167
137
AJUDA RÁPIDA
8

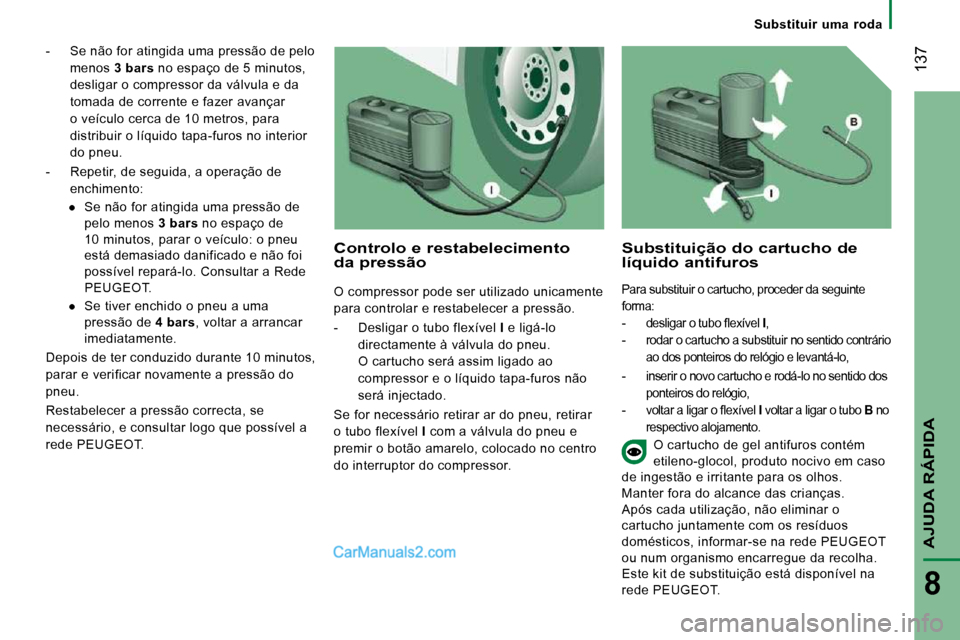

Substituir uma roda
- Se não for atingida uma pressão de pelo menos 3 bars no espaço de 5 minutos,
desligar o compressor da válvula e da
tomada de corrente e fazer avançar
o veículo cerca de 10 metros, para
distribuir o líquido tapa-furos no interior
do pneu.
- Repetir, de seguida, a operação de enchimento:
Page 139 of 167
138
Substituir uma lâmpada

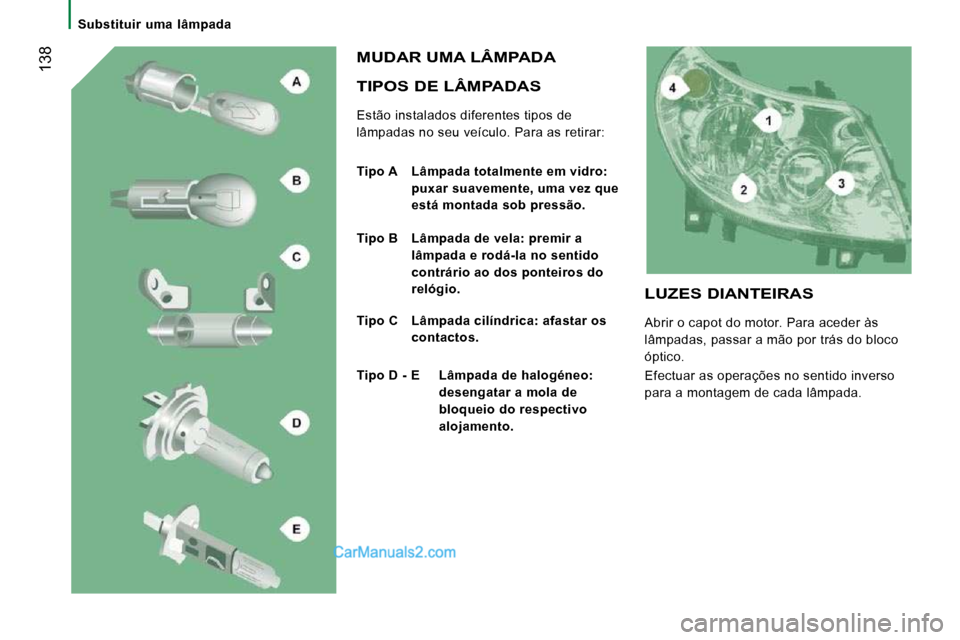

TIPOS DE LÂMPADAS
Estão instalados diferentes tipos de
lâmpadas no seu veículo. Para as retirar:
MUDAR UMA LÂMPADA
Tipo A Lâmpada totalmente em vidro:
puxar suavemente, uma vez que
está montada sob pressão.
Tipo B Lâmpada de vela: premir a
lâmpada e rodá-la no sentido
contrário ao dos ponteiros do
relógio.
Tipo C Lâmpada cilíndrica: afastar os
contactos.
Tipo D - E Lâmpada de halogéneo:
desengatar a mola de
bloqueio do respectivo
alojamento.
LUZES DIANTEIRAS
Abrir o capot do motor. Para aceder às
lâmpadas, passar a mão por trás do bloco
óptico.
Efectuar as operações no sentido inverso
para a montagem de cada lâmpada.
Page 140 of 167

139
AJUDA RÁPIDA
8
Substituir uma lâmpada

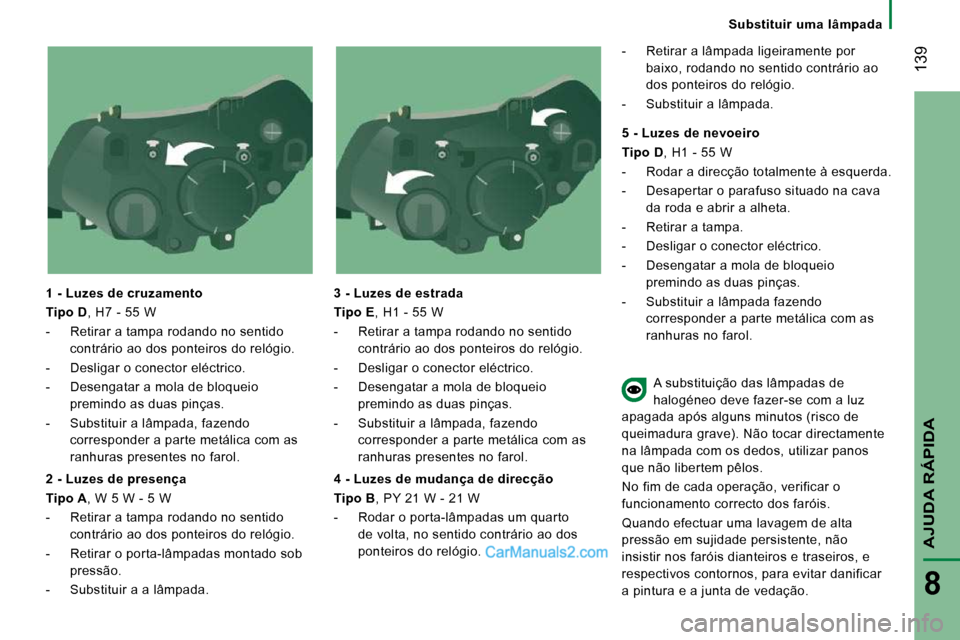

1 - Luzes de cruzamento
Tipo D , H7 - 55 W
- Retirar a tampa rodando no sentido contrário ao dos ponteiros do relógio.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo as duas pinças.
- Substituir a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol. 3 - Luzes de estrada
Tipo E , H1 - 55 W
- Retirar a tampa rodando no sentido contrário ao dos ponteiros do relógio.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo as duas pinças.
- Substituir a lâmpada, fazendo corresponder a parte metálica com as
ranhuras presentes no farol.
2 - Luzes de presença
Tipo A , W 5 W - 5 W
- Retirar a tampa rodando no sentido contrário ao dos ponteiros do relógio.
- Retirar o porta-lâmpadas montado sob pressão.
- Substituir a a lâmpada. 4 - Luzes de mudança de direcção
Tipo B , PY 21 W - 21 W
- Rodar o porta-lâmpadas um quarto de volta, no sentido contrário ao dos
ponteiros do relógio. - Retirar a lâmpada ligeiramente por
baixo, rodando no sentido contrário ao
dos ponteiros do relógio.
- Substituir a lâmpada.
5 - Luzes de nevoeiro
Tipo D , H1 - 55 W
- Rodar a direcção totalmente à esquerda.
- Desapertar o parafuso situado na cava da roda e abrir a alheta.
- Retirar a tampa.
- Desligar o conector eléctrico.
- Desengatar a mola de bloqueio premindo as duas pinças.
- Substituir a lâmpada fazendo corresponder a parte metálica com as
ranhuras no farol.
A substituição das lâmpadas de
halogéneo deve fazer-se com a luz
apagada após alguns minutos (risco de
queimadura grave). Não tocar directamente
na lâmpada com os dedos, utilizar panos
que não libertem pêlos.
No fim de cada operação, verificar o
funcionamento correcto dos faróis.
Quando efectuar uma lavagem de alta
pressão em sujidade persistente, não
insistir nos faróis dianteiros e traseiros, e
respectivos contornos, para evitar danificar
a pintura e a junta de vedação.
Page 141 of 167

140
Substituir uma lâmpada

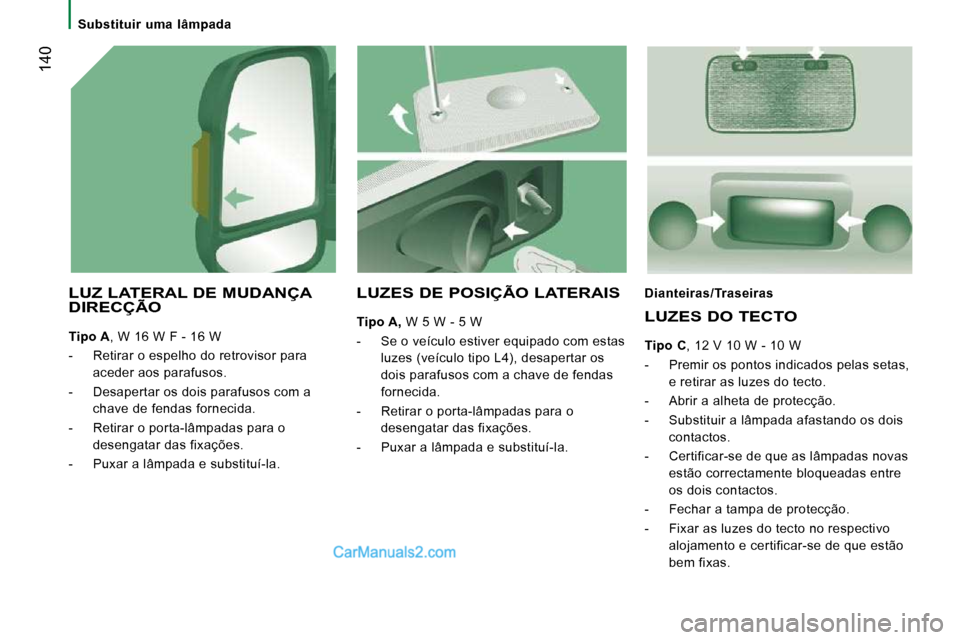

LUZ LATERAL DE MUDANÇA DIRECÇÃO LUZ LATERALLATERAL
Tipo A , W 16 W F - 16 W
- Retirar o espelho do retrovisor para aceder aos parafusos.
- Desapertar os dois parafusos com a chave de fendas fornecida.
- Retirar o porta-lâmpadas para o desengatar das fixações.
- Puxar a lâmpada e substituí-la.
Dianteiras/Traseiras
LUZES DO TECTO
Tipo C , 12 V 10 W - 10 W
- Premir os pontos indicados pelas setas, e retirar as luzes do tecto.
- Abrir a alheta de protecção.
- Substituir a lâmpada afastando os dois contactos.
- Certificar-se de que as lâmpadas novas estão correctamente bloqueadas entre
os dois contactos.
- Fechar a tampa de protecção.
- Fixar as luzes do tecto no respectivo alojamento e certificar-se de que estão
bem fixas.
LUZES DE POSIÇÃO LATERAIS
Tipo A, W 5 W - 5 W
- Se o veículo estiver equipado com estas luzes (veículo tipo L4), desapertar os
dois parafusos com a chave de fendas
fornecida.
- Retirar o porta-lâmpadas para o desengatar das fixações.
- Puxar a lâmpada e substituí-la.
Page 142 of 167

AJUDA RÁPIDA
8
Substituir uma lâmpada

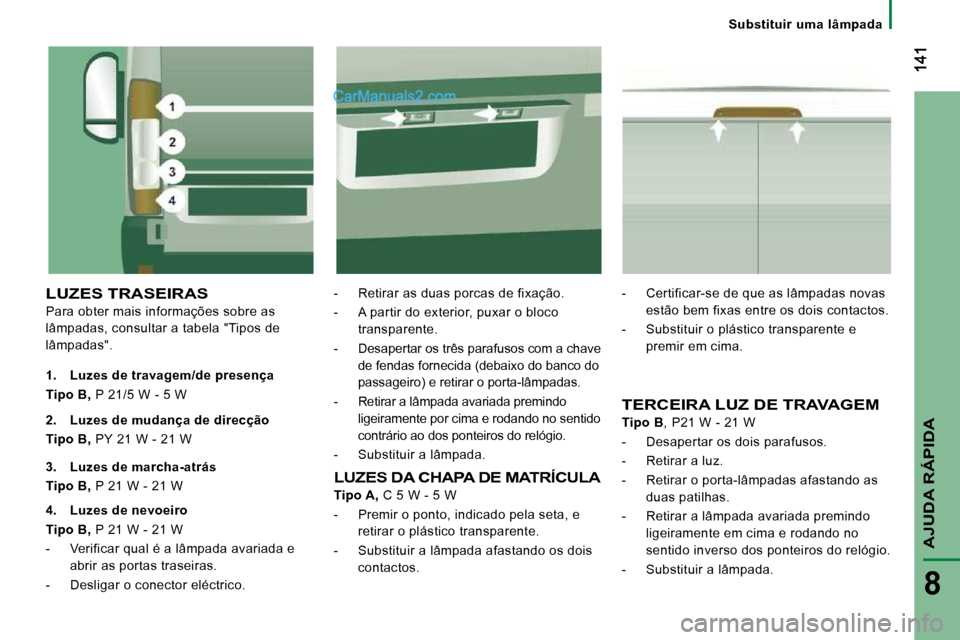

LUZES TRASEIRAS
Para obter mais informações sobre as
lâmpadas, consultar a tabela "Tipos de
lâmpadas". - Retirar as duas porcas de fixação.
- A partir do exterior, puxar o bloco
transparente.
- Desapertar os três parafusos com a chave de fendas fornecida (debaixo do banco do
passageiro) e retirar o porta-lâmpadas.
- Retirar a lâmpada avariada premindo ligeiramente por cima e rodando no sentido
contrário ao dos ponteiros do relógio.
- Substituir a lâmpada.
1. Luzes de travagem/de presença
Tipo B, P 21/5 W - 5 W
TERCEIRA LUZ DE TRAVAGEM
Tipo B , P21 W - 21 W
- Desapertar os dois parafusos.
- Retirar a luz.
- Retirar o porta-lâmpadas afastando as duas patilhas.
- Retirar a lâmpada avariada premindo ligeiramente em cima e rodando no
sentido inverso dos ponteiros do relógio.
- Substituir a lâmpada.
2. Luzes de mudança de direcção
Tipo B, PY 21 W - 21 W
3. Luzes de marcha-atrás
Tipo B, P 21 W - 21 W
4. Luzes de nevoeiro
Tipo B, P 21 W - 21 W
- Verificar qual é a lâmpada avariada e abrir as portas traseiras.
- Desligar o conector eléctrico.
LUZES DA CHAPA DE MATRÍCULA
Tipo A, C 5 W - 5 W
- Premir o ponto, indicado pela seta, e retirar o plástico transparente.
- Substituir a lâmpada afastando os dois contactos. - Certificar-se de que as lâmpadas novas
estão bem fixas entre os dois contactos.
- Substituir o plástico transparente e premir em cima.
Page 143 of 167
142

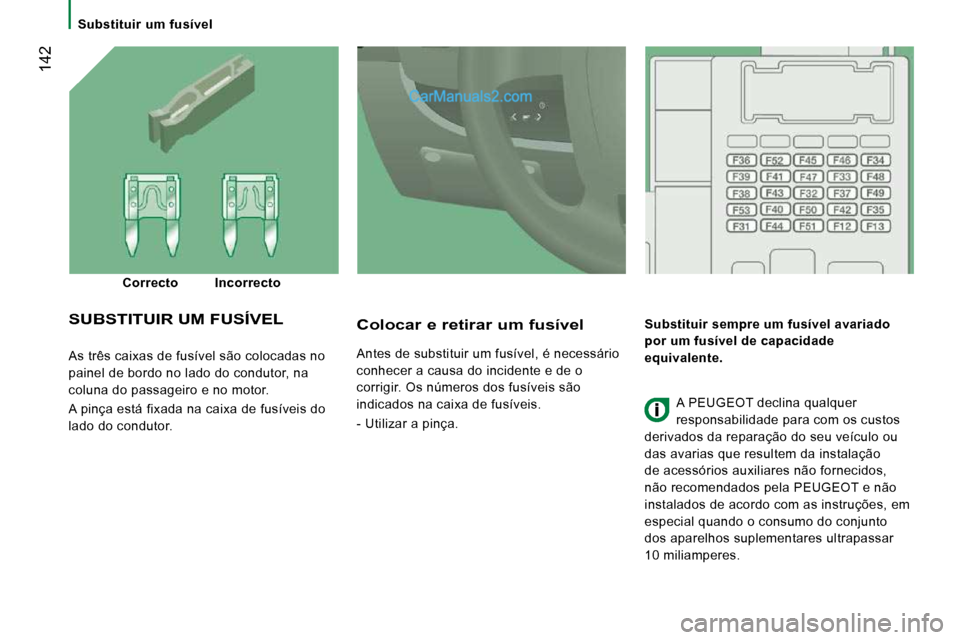

Substituir um fusível
As três caixas de fusível são colocadas no
painel de bordo no lado do condutor, na
coluna do passageiro e no motor.
A pinça está fixada na caixa de fusíveis do
lado do condutor.
Colocar e retirar um fusível
Antes de substituir um fusível, é necessário
conhecer a causa do incidente e de o
corrigir. Os números dos fusíveis são
indicados na caixa de fusíveis.
- Utilizar a pinça.
Substituir sempre um fusível avariado
por um fusível de capacidade
equivalente.
SUBSTITUIR UM FUSÍVEL
A PEUGEOT declina qualquer
responsabilidade para com os custos
derivados da reparação do seu veículo ou
das avarias que resultem da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT e não
instalados de acordo com as instruções, em
especial quando o consumo do conjunto
dos aparelhos suplementares ultrapassar
10 miliamperes.
Correcto Incorrecto
Page 144 of 167

143
AJUDA RÁPIDA
8
Substituir um fusível
FUSÍVEIS NO PAINEL DE BORDO NO LADO DO CONDUTOR
- Retirar os parafusos e inclinar a caixa para aceder aos fusíveis.
Fusíveis A (amperes)
Afectação
12 7,5 Luz de cruzamento direita
13 7,5 Luz de cruzamento esquerda - Corrector das luze s
31 7,5 Alimentação relé
32 10 Iluminação interior minibus - Emergência
33 15 Tomada 12 V traseira
34 - Não utilizado
35 7,5 Luz de marcha-atrás - Sonda de presença de água no gasóleo
36 15 Caixa de trancamento/destrancamento das portas
37 7,5 Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo
38 10 Relés interiores
39 10 Auto-rádio - Tomada de diagnóstico - Avisador s onoro de alarme - Comandos de aquecimento adicionais
programáveis - Comandos do ar condicionado - Cron otaquígrafo
40 15 Desembaciamento: vidro traseiro (esquerda), ret rovisor (condutor)
41 15 Desembaciamento: vidro traseiro (direita), retr ovisor (passageiro)
42 7,5 Computador e sensor do ABS - Sensor do ESP - Co ntactor luzes de travagem
43 30 Motor limpa-vidros dianteiro
44 20 Isqueiro - Tomada 12 V dianteira
45 7,5 Comandos do elevador de vidros e retrovisores ( lado condutor) - Elevador dos vidros do passageiro
46 - Não utilizado
47 20 Motor do elevador de vidros do condutor
48 20 Motor do elevador de vidros do passageiro
49 7,5
Sensor de chuva/luminosidade - Auto-rádio - Motor do elevador de vidros do condutor - Alarme - Comand os posto de condução
50 7,5 Caixa dos airbags e pré-tensores
51 7,5 Cronotaquígrafo - Regulador de velocidade - Com andos do ar condicionado
52 7,5 Relé do habitáculo
53 7,5 Quadro de bordo - Luzes de nevoeiro traseiras
