2010 Peugeot Boxer Manual del propietario (in Spanish)

4
3
4
2
1
TOMA DE CONTACTO
5
Toma de contacto
Cámara de marcha atrás
Este equipamiento se activa
automáticamente al meter la marcha atrás,
con un retorno visual en la pantalla situada
en el sitio del retrovisor interior.
77

76

41
EXTERIOR
Iluminación de acompañamiento
"follow me home"
Después de cortar el contacto, cuando
usted sale de su vehículo, las luces
delanteras se quedan encendidas durante
un periodo corto de tiempo. Apertura a 180º de las puertas traseras
Una vez desbloqueado el vehículo,
las puertas traseras se pueden abrir a
180º para facilitarle las operaciones de
descarga/carga.
Ayuda al estacionamiento trasero
Este equipamiento le avisa en caso de
haber detectado un obstáculo situado
detrás del vehículo al meter la marcha
atrás.

24

222
6
Toma de contacto
Puerta lateral deslizante

Apertura
Tire de la empuñadura hacia usted y hacia
atrás.
No estorbe el espacio de la guía del piso,
para el buen deslizamiento de la puerta.
Ábrala completamente para obtener el
bloqueo del dispositivo en la base de la
puerta.
No circule con la puerta lateral deslizante
abierta.

23

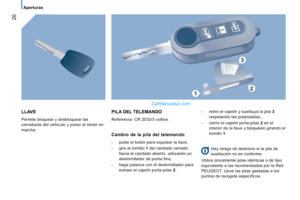

Llave con telemando

2 botones

18 Mandos centralizados manuales

25
ABRIR

3 botones
Despliegue/Pliegue de la llave.
Desbloqueo.
Bloqueo.
Despliegue/Pliegue de la llave.
Desbloqueo de la cabina.
Desbloqueo del espacio de carga.
Bloqueo del vehículo. Bloqueo del vehículo.
Desbloqueo del vehículo.
Bloqueo/Desbloqueo del espacio
de carga.

2271
TOMA DE CONTACTO
7
Toma de contacto

Apertura
Tire de la empuñadura hacia usted.

Cierre
Para cerrar, empiece por la puerta izquierda
y después cierre la puerta derecha. Puertas traseras Apertura a 180°
Pulse el botón, situado en el panel de
puerta, para agrandar el ángulo de apertura
de la puerta. Depósito de carburante
Apertura de la tapa de carburante.
Enganche del tapón del depósito.
Capacidad del depósito: 90 litros
aproximadamente.

24
ABRIR

24
130

8
Toma de contacto
INTERIOR
Puesto de conducción

1. Caja de fusibles.

2. Calefacción programable.

3. Mando del regulador de velocidad.
4. MODE, configuración y
personalización, reostato de luces,
reglaje de la altura de las luces de los
faros, protección anti-levantamiento.

5. Mando de luces y de indicadores de
dirección.
6. Combinado con pantalla.

7. Mandos del limpialuneta,
lavaparabrisas, ordenador de a bordo.

8. Contactor.

9. Airbag conductor/bocina.

1
TOMA DE CONTACTO
9
Toma de contacto
Consola central

1. Porta-objetos entre 2 aireadores
regulables.

2. Autorradio.

3. Aire acondicionado manual.

4. Cenicero.

5. Encendedor de cigarrillos.
6. Toma accesorios 12 voltios (180 W
máximo).

7. Control dinámico de estabilidad (ASR).

8. Desbloqueo centralizado de las puertas
y del espacio de carga.

9. Bloqueo centralizado/luz alarma.
10. Señal de emergencia.

11. Luces antiniebla traseras.

12. Faros antiniebla delanteros.

13. Desescarchado/desempañado.

14. Palanca de velocidades.

2
10
Toma de contacto
SENTARSE BIEN

58
Reglajes del asiento conductor
Longitudinal Altura del cojín del asiento Inclin ación del respaldo
Mantenimiento lumbar Asiento térmico Asiento con amortiguación variable

523
5
1
TOMA DE CONTACTO
11
Toma de contacto
SENTARSE BIEN

1. Desbloqueo de la palanca.

2. Bloqueo de la palanca.

3. Reglaje de la profundidad del volante.
Reglaje manual en profundidad
del volante
Reglaje de los retrovisores exteriores
Los retrovisores están divididos en dos
zonas: A y B.

1. Retrovisor conductor:

A1- Reglaje del espejo alto.

B1- Reglaje del espejo bajo.

2. Retrovisor pasajero:

A2- Reglaje del espejo alto.

B2- Reglaje del espejo bajo.

36
70 Cinturón delantero
Bloqueo.
Reglaje en altura.
106

106

233
12
Toma de contacto
VER BIEN
Luces Luces de posición/PARK
Faros antiniebla delanteros y
luces antiniebla traseras.
40
42
Iluminación automática de
las luces.
Luces apagadas.
Luces de posición.
Luces de cruce o de carretera. Con el contacto cortado, llave en posición
STOP o con la llave quitada:
Ponga el anillo del mando de luces en la
posición O, y también las luces de posición,
de cruce o de carretera.
Las luces de posición se quedarán
encendidas durante el periodo de su
estacionamiento.
SENTARSE BIEN
Contactor
- Posición STOP.
- Posición MAR.
- Posición AVV.

37
