2010 Peugeot Boxer Ägarmanual (in Swedish)

Byta en säkring
144
Säkringar A (styrka) Ändamål

54 - Används ej

55 15 Eluppvärmda säten

56 15 12-voltsuttag bak - cigarrettändare

57 10 Motor för ventilation/värme under förarsätet

58 10 Blinkrar

59 7,5 Luftfjädring

60 - Används ej

61 - Används ej

62 - Används ej

63 10 Omkopplare för programmerbar extra värmeanordni ng

64 - Används ej

65 30 Värmefläkt bak
SÄKRINGAR I STOLPEN PÅ PASSAGERARSIDAN
- Ta loss locket.

Stäng locket noga efter avslutat ingrepp.

145
SNABB HJÄLP
8
SÄKRINGAR I MOTORRUMMET
- Ta bort muttrarna och fäll ned locket för att komma åt säkringarna.
Säkringar A (styrka) Ändamål

1 40 Strömmatning till ABS/ESP-pump

2 50 Styrbox för förvärmning diesel

3 30 Kontakt för rattlåset

4 20 Brännare för programmerbar extra värmeanordning

5 20 Relä för styrning av programmerbar tilläggsvä rmare

6 40/60 Kylfläktar (hög hastighet)

7 40/50 Kylfläktar (låg hastighet)

8 40 Luftkonditionering

9 20 Pump för vindrutespolare

10 15 Signalhorn

11 15 Styrbox och relä för förvärmning diesel

14 7,5 Höger helljus

15 7,5 Vänster helljus

16 7,5 Motorstyrbox

17 10 Motorstyrbox

18 7,5 Motorstyrbox

19 7,5 Kylkompressor

20 30 Pump för strålkastarspolare

21 15 Strömmatning till bränslepumpen

22 20 Motorstyrbox

23 30 Strömmatning till ABS/ESP magnetventiler

24 - Används ej

30 15 Dimljus fram

Byta ett torkarblad
146
BYTE AV ETT TORKARBLAD
Fotstegen på stötfångaren fram ger dig
möjlighet att komma åt torkarbladen och
spolarens munstycken. Byte av ett blad fram
Lyft upp armen.
Ta loss bladet genom att trycka på knappen
och ta bort det genom att dra det utåt.
Montera det nya bladet och kontrollera att
det sitter stadigt fast.
Fäll ned armen.
Byte av ett blad bak
Lyft upp armen, ta loss bladet.
Montera det nya bladet och fäll ned armen.

Slå på tändningen och manövrera spaken
så att torkarbladen förs till viloläge. Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte är
igensatta.

147
SNABB HJÄLP
8
BOGSERING AV BILEN
Utan upplyftning (står på 4 hjul)
I detta fall skall en bogseringsstång alltid
användas.
Baktill
Fäst stången vid den styva öglan som finns
under stötfångaren.
Framtill
Den avtagbara bogseröglan förvaras i lådan
under frampassagerarens säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Ställ växelspaken i neutralläge. Om du ej gör
detta kan det leda till att vissa komponenter
i bromssystemet skadas och att bromsservo
saknas vid omstart av motorn.
Med upplyfta hjul (står på 2 hjul)
Bilen skall helst lyftas upp med ett
lyftredskap avsett för professionellt bruk. Vid bogsering av bilen med avstängd
motor, finns varken bromsservo eller
styrservo.

149
9
TEKNISKA DATA
Miljö
MILJÖ
Tillsammans med dig arbetar PEUGEOT för
att värna om miljön.
Välkommen till webbplatsen www.peugeot.com , De rena PEUGEOT Diesel HDi-motorerna -
direkt dieselinsprutning med Common
Rail - kännetecknas av att de har låg
bränsleförbrukning och minimerar utsläppen
av CO
2. Dessutom har motorerna även
särskilt uppskattade köregenskaper. - respektera intervallerna för servicebesök
hos PEUGEOT,
- undvik tillsatsmedel i motoroljan, för att upprätthålla motorernas och
avgasreningens tillförlitlighet
klicka på fliken
< ENVIRONNEMENT (MILJÖ) > och titta
speciellt på plantskolan (< LA PEPINIERE >)
i < OPERATION CARBONE >.
klicka på fliken < ENVIRONMENT
(MILJÖ) > och titta speciellt på < THE
NURSERY > i < OPERATION CARBON >. Som användare kan även du bidra till att
skydda miljön genom att följa några enkla
regler:
- kör på ett förutseende sätt, utan
frekventa och plötsliga accelerationer Läs råden i avsnitten om "rätt
användning" vid start och stopp, i slutet
av rubriken 2.

150
Bilens mått

9
TEKNISKA DATA

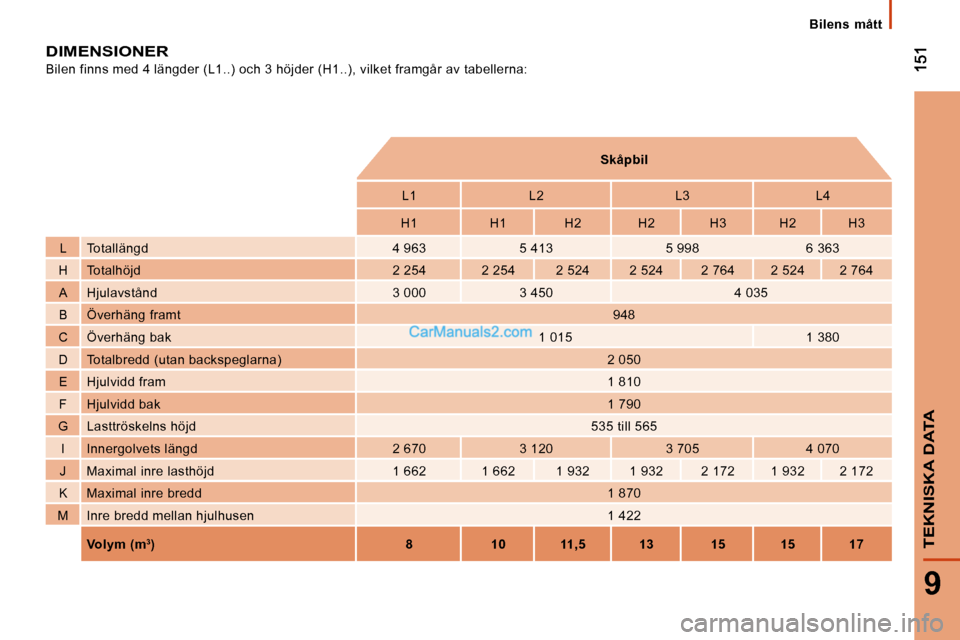

DIMENSIONER
Bilen finns med 4 längder (L1..) och 3 höjder (H1..), vilket framgår av tabellerna:

Skåpbil
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Totallängd 4 963 5 413 5 998 6 363
H Totalhöjd 2 254 2 254 2 524 2 524 2 764 2 52 4 2 764
A Hjulavstånd 3 000 3 450 4 035
B Överhäng framt 948
C Överhäng bak 1 015 1 380
D Totalbredd (utan backspeglarna) 2 050
E Hjulvidd fram 1 810
F Hjulvidd bak 1 790
G Lasttröskelns höjd 535 till 565
I Innergolvets längd 2 670 3 120 3 705 4 070
J Maximal inre lasthöjd 1 662 1 662 1 93 2 1 932 2 172 1 932 2 172
K Maximal inre bredd 1 870
M Inre bredd mellan hjulhusen 1 422

Volym (m 3
)
8 10 11,5 13 15 15 17
Bilens mått

152

BAKDÖRRAR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nyttohöjd för bakdörrarna 1 520 1 520 1 790 1 790 2 030 1 790 2 030
O Nyttobredd för bakdörrarna 1 562
Bilens mått
