Handhavande
INNE I BILEN
Förarplatsen

1. Säkringshållare

2. Programmerbar värme

3. Reglage för farthållaren
4. MODE, konfiguration och anpassning/
reostat för instrumentbelysning/
inställning av strålkastarhöjd/stöldskydd
(karossvinkelgivare)

5. Belysningsreglage och
körriktningsvisare
6. Instrumenttavla med display

7. Spak för torkare/spolare/färddator

8. Kontakt

9. Förarkrockkudde/signalhorn

26
Förarplats
INSTRUMENTGRUPP

1. Hastighetsmätare (kilometer/miles)

2. Display

3. Mätartavlor

4. Varvräknare
FÖRARPLATS
Display 1 på instrumentgruppen
- Tid
- Körd sträcka (km/miles)
- Räckvidd
- Förbrukning
- Medelhastighet
- Strålkastarhöjd
- Varning för övervarvning, kan
programmeras med MODE
- Serviceindikator
Display 2 på instrumentgruppen
- Tid
- Datum
- Yttertemperatur
- Körd sträcka (km/miles)
- Räckvidd
- Förbrukning
- Medelhastighet
- Strålkastarhöjd
- Varning för övervarvning, kan programmeras med MODE
- Serviceindikator
- Varningsmeddelanden som visas upptill på displayen
- Radio (aktuell frekvens)

Förarplats
27
2
KLAR FÖR START
KONTROLLAMPOR
Vid start tänds en serie kontrollampor som en automatisk kontroll av olika funktioner. De släcks omed elbart. När motorn är
i gång blir kontrollampan en varningslampa, om den fortsätter att lysa hela tiden eller blinkar. Denna första varning kan åtföljas
av en ljudsignal och ett meddelande som visas på di splayen. "Observera dessa varningar".

Kontrollampan är anger Lösning - åtgärd
Service tillfälligt tänd smärre fel Kontakta PEUGEOT.
tänd och ett
meddelande
visas på
displayen
stora fel
Anteckna varningsmeddelandet och kontakta
PEUGEOT.
Parkeringsbroms -
bromsvätskenivå tänd
att broms är åtdragen eller inte
helt uppsläppt När bromsen släpps upp släcks lampan.
tänd otillräcklig vätskenivå Fyll på vätska som har artikelnummer hos PEUGEOT.
förblir tänd, trots
korrekt nivå

Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta PEUGEOT.
+ Elektronisk
bromsfördelare tänd felaktig bromsfördelning Stanna omedelbart.
Kontakta PEUGEOT.
Låg
kylvätskenivå tänd otillräcklig vätskenivå Parkera bilen och slå ifrån tändningen. Låt motorn

kallna. Rubrik 7, avsnitt "Nivåer". Kontakta PEUGEO T .

28
Förarplats

Kontrollampan är anger Lösning - åtgärd
Kylvätske-
temperatur tänd och visaren
i det röda fältet
onormal förhöjning Parkera bilen och slå ifrån tändningen, låt kretse
n kylas
av. Kontrollera nivån visuellt.
på H i det röda
fältet kylvätsketemperatur Rubrik 7, avsnitt "Nivåer". Ko
ntakta PEUGEOT .
Motoroljetryck tänds under
körning
otillräckligt tryck Parkera bilen och slå ifrån tändningen, låt
smörjsystemet kylas av före kontroll av nivån. Rubr
ik 7,
avsnitt "Nivåer".
förblir tänd, trots
korrekt nivå allvarligt fel Kontakta PEUGEOT .
blinkar i
några sekunder
och ett
meddelande visas
på displayen snart dags för service
Se listan över kontroller i servicehäftet och lämn
a in
bilen på service hos PEUGEOT.
Batteriets
laddning tänd fel i laddningskretsen
Granska batteriets kabelskor… Rubrik 8, avsnitt
"Batteri".
förblir tänd,
med fast eller
blinkande sken
trots kontrollerna defekt krets, funktionsfel i
tändningen eller insprutningen
Kontakta PEUGEOT .
Detektering av
öppning tänd dåligt stängd dörr eller lucka Kontrollera stängningen av hyttens dörrar, bakdörr
arna
och sidodörren samt motorhuven.

29
2
KLAR FÖR START

Kontrollampan är anger Lösning - åtgärd
Säkerhetsbältet
inte fastspänt tänd och börjar
sedan blinka
föraren har inte spänt fast sitt
säkerhetsbälte.
Spänn fast säkerhetsbältet.
åtföljs av en
ljudsignal och
förblir tänd att bilen kör utan att föraren har
spänt fast säkerhetsbältet
Kontrollera att det är fastspänt genom att provdra
i
remmen. Rubrik 5, avsnitt "Säkerhetsbälten".
Servostyrning tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayen funktionsstörning
Bilen behåller sin vanliga styrning, men har ingen
servo.
Låt PEUGEOT kontrollera.
Krockkudde
fram/sida blinkar eller
förblir tänd
fel på krockkudde Låt PEUGEOT kontrollera. Rubrik 5, avsnitt
"Krockkuddar".
Fjädring tänd fel i tryckluftsutjämningen Konta
kta PEUGEOT.
ABS tänd fel i systemet Bilen behåller sin vanliga styrning, men har ingen
servo.
Vi rekommenderar att du stannar bilen och kontaktar en
PEUGEOT-verkstad.
ASR blinkar hjulspinn har kunnat undvikas
Systemet optimerar drivkraften och förbättrar bile
ns
kursstabilitet.
Rubrik 5, avsnitt "Säkerhet vid körning".
tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayen funktionsstörning Kontakta PEUGEOT .

Förarplats
31
2
KLAR FÖR START

Kontrollampan är anger Lösning - åtgärd

Förekomst
av vatten i
bränslefiltret tänd, åtföljs av
ett meddelande
på displayen
vatten i bränslefiltret
Töm filtret på en PEUGEOT-verkstad. Rubrik 7, avsn
itt
"Kontroller".
Bränslereserv tänd med visaren
i fält E
att bränslereserven är påbörjad Tänk på att tanka snart. Uppskattningen av det som
finns kvar av bränslereserven är en parameter som ä
r
beroende av körsättet, vägprofilen, den tid som för flutit
och den sträcka som körts sedan lampan tändes.
blinkar funktionsstörning Kontakta PEUGEOT.
Förvärmning
diesel tänd att klimatförhållandena kräver
förvärmning Vänta tills kontrollampan släcks innan du kopplar
in
startmotorn.
Positionsljus tänd, åtföljs av
ett meddelande
på displayen manuellt val Vrid ringen på belysningsspaken till
första läget.
automatisk tändning av
belysningen, ringen i läge A Ställ in ljussensorns känslighet i menyn MODE. Rub
rik 4,
avsnitt "Funktionsläge".

Halvljus
tänd manuellt val Vrid ringen på belysningsspaken till
det andra läget.
Helljus aktivering av spaken mot dig Dra i spaken för att återgå till halvljus.

Förarplats
33
2
KLAR FÖR START

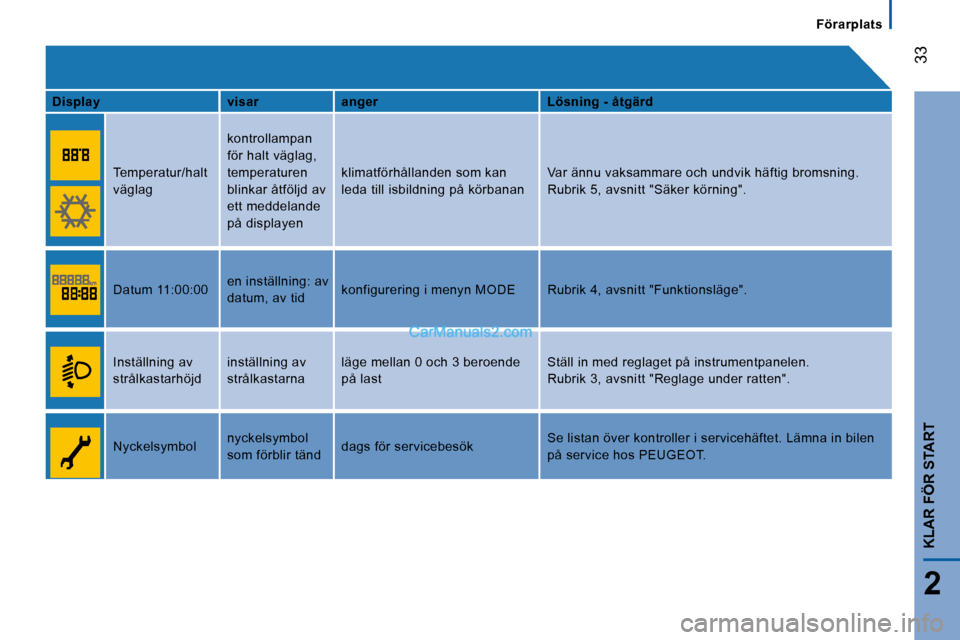

Display visar anger Lösning - åtgärd
Temperatur/halt
väglag kontrollampan
för halt väglag,
temperaturen
blinkar åtföljd av
ett meddelande
på displayen klimatförhållanden som kan
leda till isbildning på körbanan
Var ännu vaksammare och undvik häftig bromsning.
Rubrik 5, avsnitt "Säker körning".
Datum 11:00:00
en inställning: av
datum, av tid konfigurering i menyn MODE Rubrik 4, avsnitt "Funk
tionsläge".
Inställning av
strålkastarhöjd inställning av
strålkastarna läge mellan 0 och 3 beroende
på last Ställ in med reglaget på instrumentpanelen.
Rubrik 3, avsnitt "Reglage under ratten".
Nyckelsymbol
nyckelsymbol
som förblir tänd dags för servicebesök Se listan över kontroller i servicehäftet. Lämna i
n bilen
på service hos PEUGEOT.

Förarplats
35
2
KLAR FÖR START
SERVICEINDIKATOR
När tändningen slås på tänds
nyckelsymbolen i några sekunder. På
displayen ser du när nästa service ska
utföras enligt tillverkarrekommendationerna
i servicehäftet. Tidpunkten bestäms av
körsträckan sedan senaste servicebesök.
REOSTAT FÖR INSTRUMENTBELYSNING
Reostaten är aktiv då belysningen är tänd.
Efter några sekunder återgår displayen till
sina vanliga funktioner.
Använd dessa reglage för att justera
instrumentbelysningens styrka.
Du kan välja mellan
8 inställningsnivåer.
Med en lång tryckning kommer du tillbaka till
välkomstskärmen.
Se rubrik 4 i avsnittet "Funktionsläge".
Försämring av motoroljan (motorer på 100 och 120 hk)
Funktionen "Oil Life" bestämmer
serviceintervallet mellan 30 000 och
45 000 km, beroende på försämringen av
motoroljan.
Motorstyrboxen beräknar emellertid
motoroljans kvalitet. Se listan över kontroller i det
servicehäfte du fick vid leveransen av
bilen.
Visa information om service
Du kan när som helst visa information
om servicen genom en kort tryckning på
knappen MODE.
Använd upp/ned-pilarna för att visa information
om servicebesök och försämring av motoroljan.
Med en ny tryckning på knappen MODE
kan du gå tillbaka till de olika menyerna på
displayen.
Meny... Välj...
Gör det
möjligt att...

12
Service Service
(km/miles
before oil
change/
före
oljebyte) Visa antalet
återstående
kilometer/
miles innan
nästa
oljebyte.
Oil (Olja) Visa
oljenivån.
Nollställning
En reparatör som har diagnosverktyget ser
till att symbolen slutar blinka.
Bilen bör då lämnas in för service snarast
möjligt (inom 1 000 km).
Funktionen ska nollställas efter varje
oljebyte.
När kontrollampan för
motoroljans tryck börjar blinka
och om din bil är utrustad
med denna funktion, visas ett
meddelande på instrumentgruppen vid start
när det dags för service.
