2010 Peugeot 207 CC Manual del propietario (in Spanish)

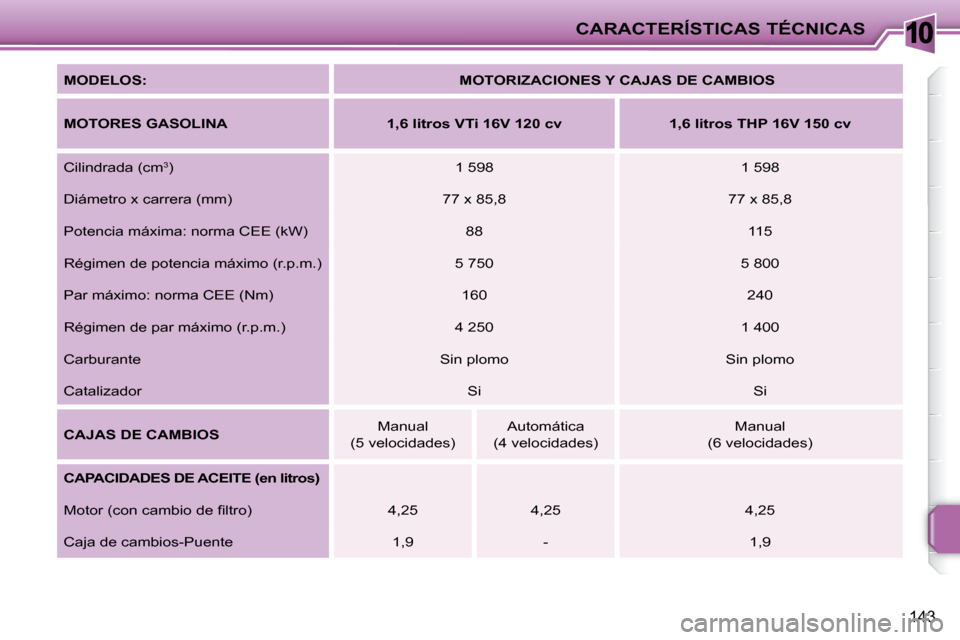

10CARACTERÍSTICAS TÉCNICAS
143

MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS

MOTORES GASOLINA 1,6 litros VTi 16V 120 cv 1,6 litros THP 16V 150 cv
Cilindrada (cm 3
) 1 598 1 598
Diámetro x carrera (mm) 77 x 85,8 77 x 85,8
Potencia máxima: norma CEE (kW) 88 115
Régimen de potencia máximo (r.p.m.) 5 750 5 800
Par máximo: norma CEE (Nm) 160 240
Régimen de par máximo (r.p.m.) 4 250 1 400
Carburante Sin plomo Sin plomo
Catalizador Si Si

CAJAS DE CAMBIOS Manual
(5 velocidades) Automática
(4 velocidades) Manual
(6 velocidades)

CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro) 4,25 4,25 4,25
Caja de cambios-Puente 1,9 - 1,9

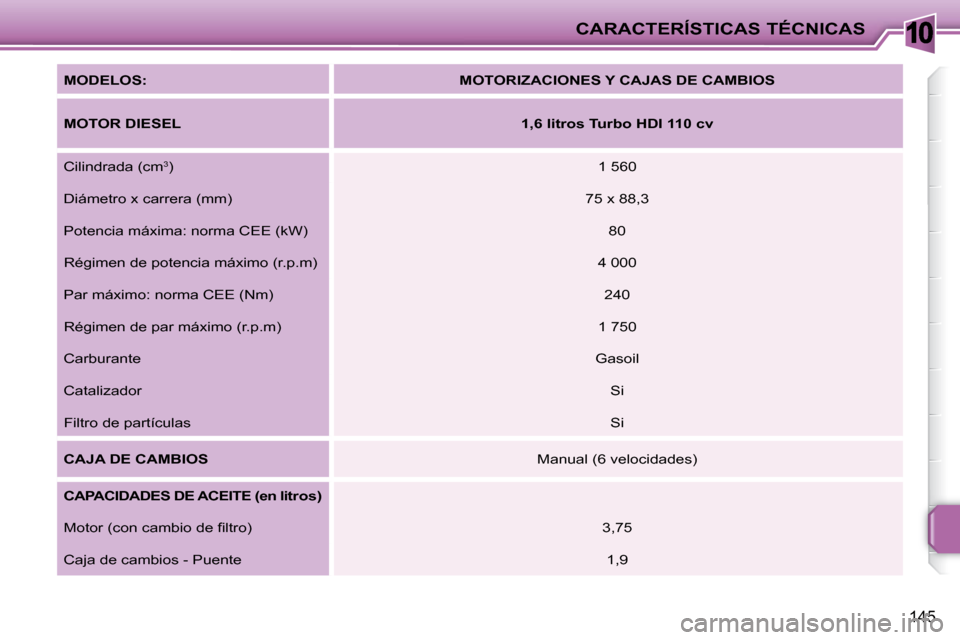

10CARACTERÍSTICAS TÉCNICAS
145

MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS

MOTOR DIESEL
1,6 litros Turbo HDI 110 cv
Cilindrada (cm 3
) 1 560
Diámetro x carrera (mm) 75 x 88,3
Potencia máxima: norma CEE (kW) 80
Régimen de potencia máximo (r.p.m) 4 000
Par máximo: norma CEE (Nm) 240
Régimen de par máximo (r.p.m) 1 750
Carburante Gasoil
Catalizador Si
Filtro de partículas Si

CAJA DE CAMBIOS Manual (6 velocidades)

CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro) 3,75
Caja de cambios - Puente 1,9

10CARACTERÍSTICAS TÉCNICAS
144
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir de 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
*
La masa del remolque con frenos se puede, en el lím
ite de la MMA, aumentar en la medida que reducimos por igual la MTMA del vehículo
que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar su comport amiento en carretera.

MASAS Y CARGAS REMOLCABLES (en kg)

Motores gasolina 1,6 litros VTi 16V 120 cv 1,6 litros THP 16V 150 cv

Cajas de cambios Manual Auto. Manual
- Masa en vacío (en orden de marcha) 1 417 1 455 1 48 4
- Carga útil 292 312 290
- Masa máxima técnicamente admisible en carga (MTMA) 1 709 1 767 1 774
- Masa total rodante autorizada (MMA) en pendiente 12% 2 559 2 647 2 664
- Remolque con frenos (en el límite del MMA) en pendiente 10% ó 12% - - -
- Remolque con frenos * (con compensación de en el límite de la MMA) 1 040 1 060 1 060
- Remolque sin frenos 600 600 600
- Peso recomendado en la lanza 42 43 43

10CARACTERÍSTICAS TÉCNICAS
146
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir de 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
*
La masa del remolque con frenos se puede, en el lím
ite de la MMA, aumentar en la medida que reducimos por igual la MTMA del vehículo
que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar su comport amiento en carretera.

MASAS Y CARGAS REMOLCABLES (en kg)

Motor Diesel
1,6 litros Turbo HDI 110 cv

Caja de cambios
Manual
- Masa en vacío (en orden de marcha) 1 475
- Carga útil 308
- Masa máxima técnicamente admisible en carga (MTMA) 1 783
- Masa total rodante autorizada (MMA) en pendiente 12% 2 673
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% -
- Remolque con frenos * (con más carga en el límite de la MMA) 1 070
- Remolque sin frenos 600
- Peso recomendado en la lanza 43

10CARACTERÍSTICAS TÉCNICAS
147

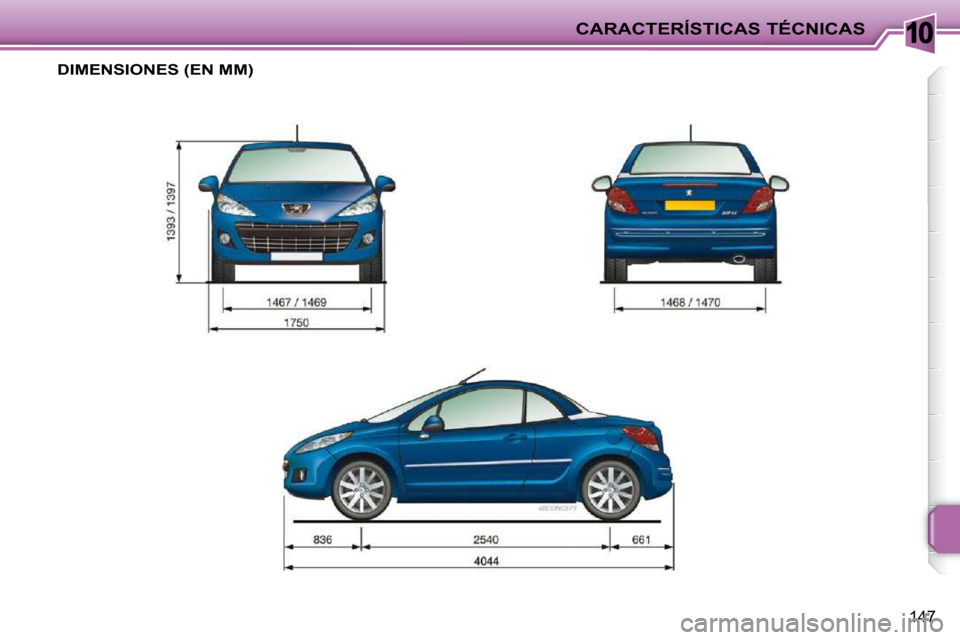

DIMENSIONES (EN MM)

10
!
i
CARACTERÍSTICAS TÉCNICAS
148

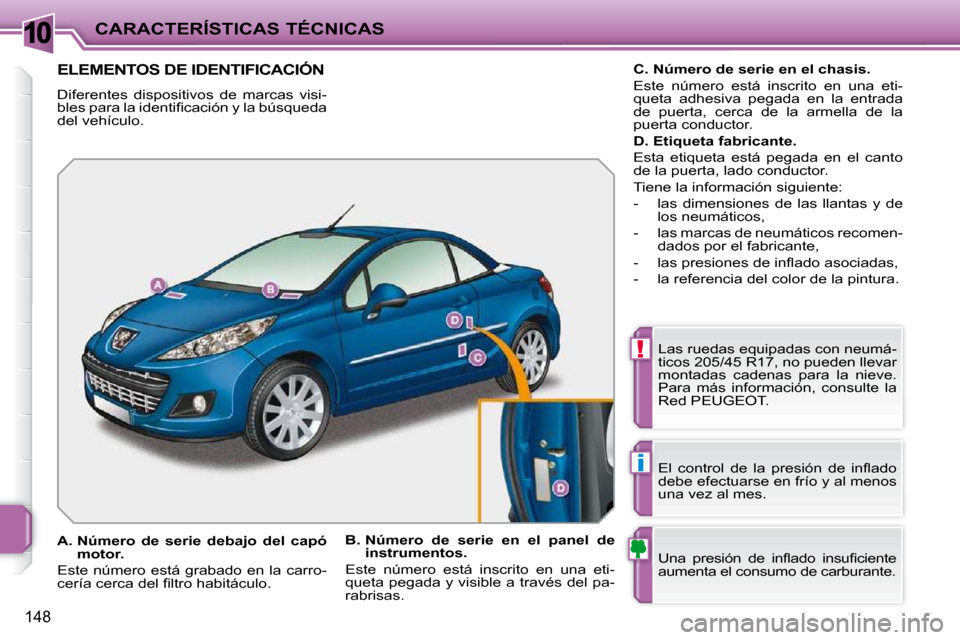

ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
bles para la identifi cación y la búsqueda
del vehículo. Las ruedas equipadas con neumá-
ticos 205/45 R17, no pueden llevar
montadas cadenas para la nieve.
Para más información, consulte la
Red PEUGEOT.
Una presión de infl ado insufi ciente
aumenta el consumo de carburante.
El control de la presión de infl ado
debe efectuarse en frío y al menos
una vez al mes.

A. Número de serie debajo del capó
motor.
Este número está grabado en la carro-
cería cerca del fi ltro habitáculo.
B. Número de serie en el panel de
instrumentos.
Este número está inscrito en una eti-
queta pegada y visible a través del pa-
rabrisas.
C. Número de serie en el chasis.
Este número está inscrito en una eti-
queta adhesiva pegada en la entrada
de puerta, cerca de la armella de la
puerta conductor.

D. Etiqueta fabricante.
Esta etiqueta está pegada en el canto
de la puerta, lado conductor.
Tiene la información siguiente:
- las dimensiones de las llantas y de los neumáticos,
- las marcas de neumáticos recomen- dados por el fabricante,
- las presiones de infl ado asociadas,
- la referencia del color de la pintura.

149

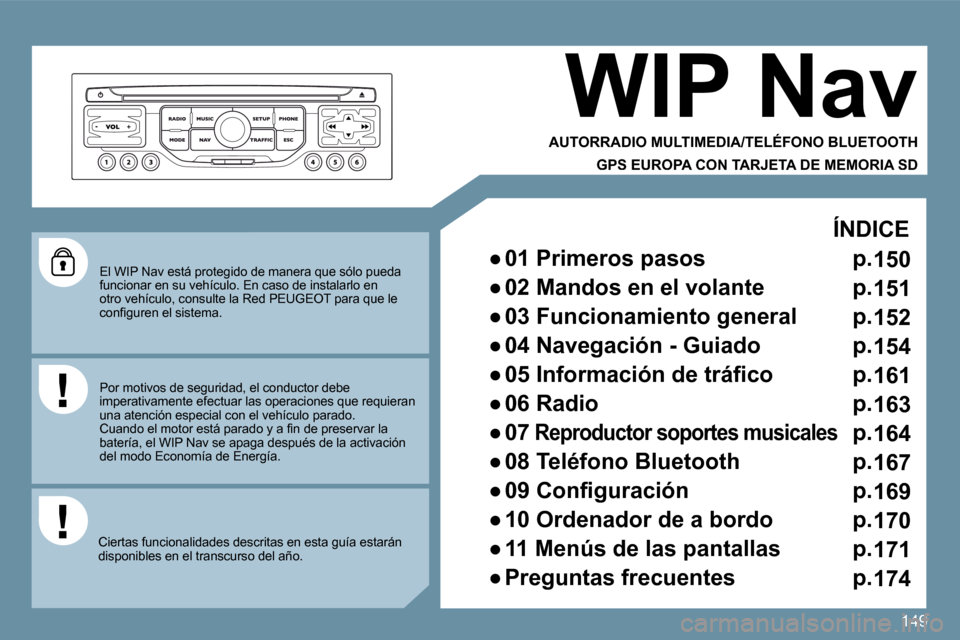

El WIP Nav está protegido de manera que sólo pueda funcionar en su vehículo. En caso de instalarlo en otro vehículo, consulte la Red PEUGEOT para que le confi guren el sistema.
Ciertas funcionalidades descritas en esta guía estarán disponibles en el transcurso del año.
WIP Nav
ÍNDICE

150
1
5
10
01
2
346
13
11
9
1415
781216

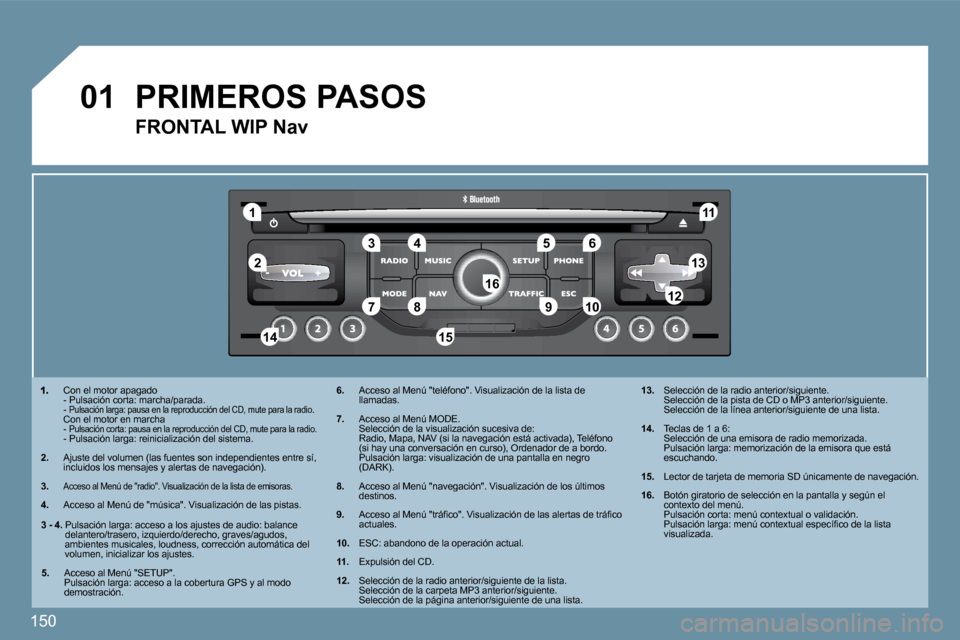

Con el motor apagado - Pulsación corta: marcha/parada. - Pulsación larga: pausa en la reproducción del CD, m
ute para la radio. Con el motor en marcha - Pulsación corta: pausa en la reproducción del CD, mute para la radio. - Pulsación larga: reinicialización del sistema.
2. Ajuste del volumen (las fuentes son independiente s entre sí, incluidos los mensajes y alertas de navegación).
3.Acceso al Menú de "radio". Visualización de la lista de emisoras.
4. Acceso al Menú de "música". Visualización de las p istas.
6. Acceso al Menú "teléfono". Visualización de la lista de llamadas.
7. Acceso al Menú MODE. Selección de la visualización sucesiva de: Radio, Mapa, NAV (si la navegación está activada), Teléfono (si hay una conversación en curso), Ordenador de a bordo. Pulsación larga: visualización de una pantalla en negro (DARK).
8. Acceso al Menú "navegación". Visualización de los últimos destinos.
9. Acceso al Menú "tráfi co". Visualización de las alertas de tráfi co actuales.
10. ESC: abandono de la operación actual.
11. Expulsión del CD.
12. Selección de la radio anterior/siguiente de la lista. Selección de la carpeta MP3 anterior/siguiente. Selección de la página anterior/siguiente de una l ista.
13. Selección de la radio anterior/siguiente. Selección de la pista de CD o MP3 anterior/siguien te. Selección de la línea anterior/siguiente de una lista.
14. Teclas de 1 a 6: Selección de una emisora de radio memorizada. Pulsación larga: memorización de la emisora que es tá escuchando.
15. Lector de tarjeta de memoria SD únicamente de navegación.
16. Botón giratorio de selección en la pantalla y según el contexto del menú. Pulsación corta: menú contextual o validación. Pulsación larga: menú contextual específi co de la lista visualizada.
FRONTAL WIP Nav
3 - 4. Pulsación larga: acceso a los ajustes de audio: balance delantero/trasero, izquierdo/derecho, graves/agudos , ambientes musicales, loudness, corrección automátic a del volumen, inicializar los ajustes.
5. Acceso al Menú "SETUP". Pulsación larga: acceso a la cobertura GPS y al mo do demostración.
PRIMEROS PASOS
