INFORMACIÓN PRÁCTICA
127
CAMBIO DE UNA LÁMPARA
Modo de operar para sustituir una lám-
para defectuosa por una lámpara nue-
va sin ningún utillaje.
1. Indicadores de dirección
(PY21W ámbar).

2. Luces de posición (W5W).

3. Luces de cruce (H7-55W).

4. Luces de carretera (H1-55W).

5. Faros direccionales (H7-55W).

6. Faros antiniebla (H11-55W). Cambio de los indicadores de
dirección

 No toque la lámpara directa-
mente con los dedos, utilice pa-
ños que no desprendan pelusa.
La sustitución de las lámparas ha-
lógenas debe hacerse con los faros
apagados, pasados unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
Es imperativo utilizar exclusivamente
lámparas de tipo anti-ultravioleta (UV)
para no deteriorar el faro. Modelo con luces
clásicas
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.

 Gire el porta-lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Los faros están equipados con cristales
de policarbonato, cubiertos con un bar-
niz protector:

 No los limpie con un paño seco o
abrasivo, ni con productos deter-
gentes o disolventes.

 Utilice una esponja, agua y jabón.

 Si utiliza el lavado a alta presión en
manchas persistentes, no insista en
los faros ni en las luces traseras o
su contorno. Así evitará que se de-
teriore el barniz y la junta de estan-
queidad. Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Luces delanteras

INFORMACIÓN PRÁCTICA
128
Cambio de los repetidores laterales
de intermitente integrado
Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte la Red PEUGEOT.

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte la Red PEUGEOT.
Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire el porta-lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta.

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.

i
INFORMACIÓN PRÁCTICA
129
Luces traseras

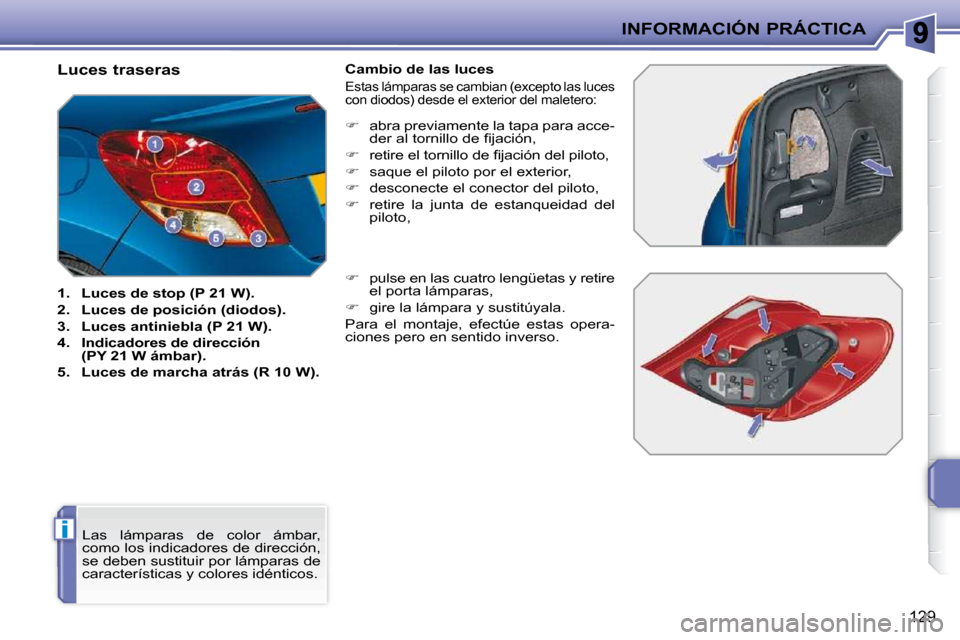

1. Luces de stop (P 21 W).

2. Luces de posición (diodos).

3. Luces antiniebla (P 21 W).

4. Indicadores de dirección
(PY 21 W ámbar).

5. Luces de marcha atrás (R 10 W). Cambio de las luces
Estas lámparas se cambian (excepto las luces
con diodos) desde el exterior del maletero:

 abra previamente la tapa para acce-
der al tornillo de fi jación,

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 desconecte el conector del piloto,

 retire la junta de estanqueidad del
piloto,

 pulse en las cuatro lengüetas y retire
el porta lámparas,

 gire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.

!
INFORMACIÓN PRÁCTICA
130

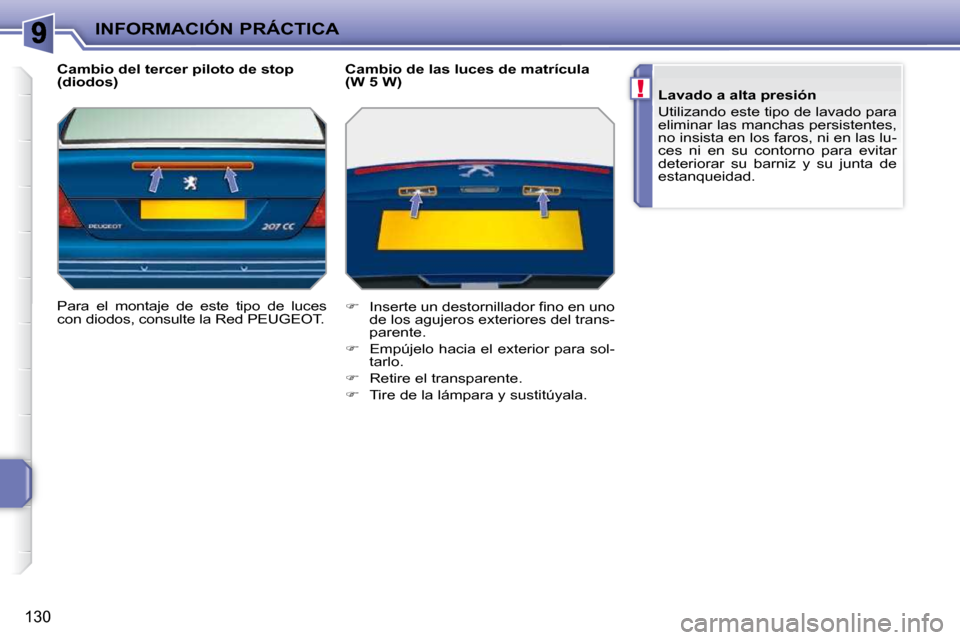

Cambio del tercer piloto de stop
(diodos)
Para el montaje de este tipo de luces
con diodos, consulte la Red PEUGEOT. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, ni en las lu-
ces ni en su contorno para evitar
deteriorar su barniz y su junta de
estanqueidad.

!
i
INFORMACIÓN PRÁCTICA
131
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los fallos de funciona-
miento que resultasen de la insta-
lación de accesorios auxiliares no
suministrados, no recomendados
por PEUGEOT y no instalados
según sus recomendaciones, en
particular cuando el consumo del
conjunto de los aparatos suple-
mentarios conectados sobrepasa
los 10 miliamperios.

Instalación de accesorios eléc-
tricos
El circuito eléctrico de su vehículo
está concebido para funcionar con
los equipamientos de serie u op-
cionales.
Antes de instalar otros equipamien-
tos o accesorios eléctricos en su ve-
hículo, consulte la Red PEUGEOT.
CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo para
reparar una avería en la función corres-
pondiente.
Acceso a los utillajes
La pinza de extracción está instalada
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos.
Para acceder:

 suelte la tapa tirando de la parte su-
perior,

 retire completamente la tapa,

 saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.

 Localice el fusible defectuoso mi-
rando el estado de su fi lamento.

 Utilice la pinza especial para extraer
el fusible de su alojamiento.

 Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.

 Verifi que la correspondencia entre
el número grabado en la caja, la in-
tensidad grabada en la parte de arri-
ba y las siguientes tablas. Bueno
Malo

INFORMACIÓN PRÁCTICA
132

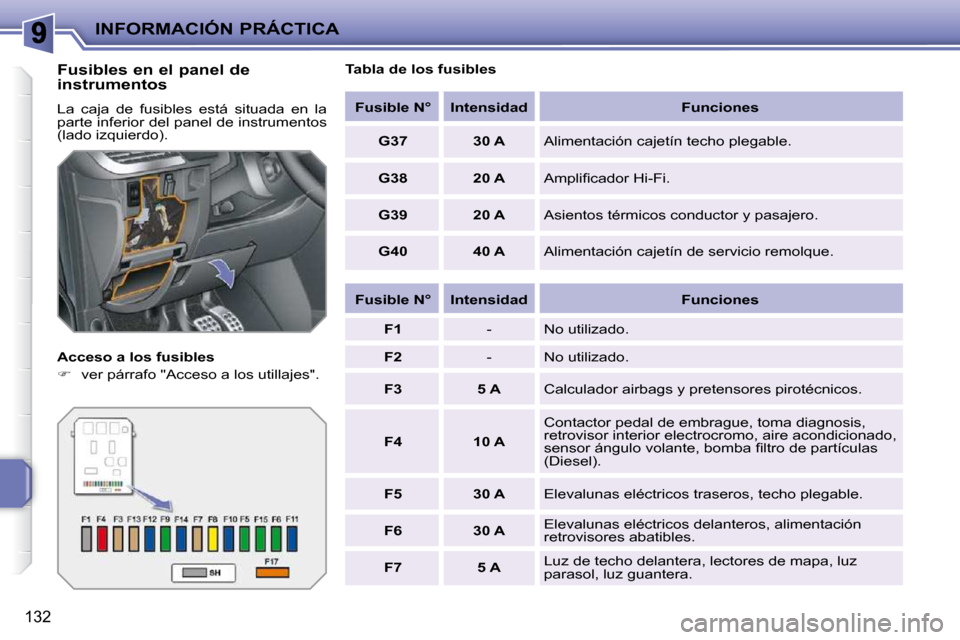

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles

 ver párrafo "Acceso a los utillajes". Tabla de los fusibles

Fusible N° Intensidad Funciones

G37 30 A Alimentación cajetín techo plegable.

G38 20 A Amplifi cador Hi-Fi.

G39 20 A Asientos térmicos conductor y pasajero.

G40 40 A Alimentación cajetín de servicio remolque.

Fusible N° Intensidad Funciones

F1 - No utilizado.

F2 - No utilizado.

F3 5 A Calculador airbags y pretensores pirotécnicos.

F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, bomba fi ltro de partículas
(Diesel).

F5 30 A Elevalunas eléctricos traseros, techo plegable.

F6 30 A Elevalunas eléctricos delanteros, alimentación
retrovisores abatibles.

F7 5 A Luz de techo delantera, lectores de mapa, luz
parasol, luz guantera.

INFORMACIÓN PRÁCTICA
133

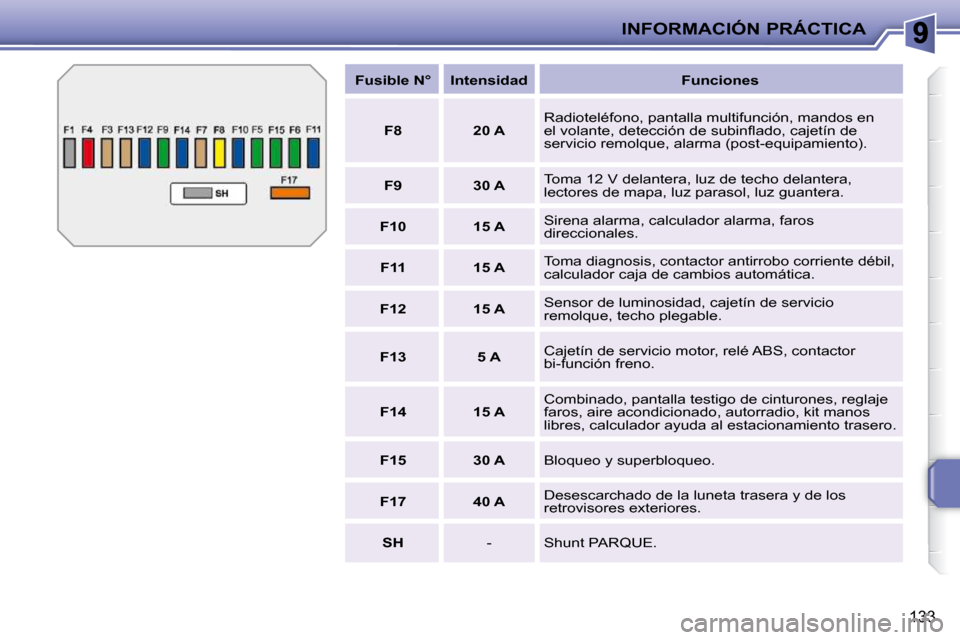

Fusible N° Intensidad Funciones

F8 20 A Radioteléfono, pantalla multifunción, mandos en
el volante, detección de subinfl ado, cajetín de
servicio remolque, alarma (post-equipamiento).

F9 30 A Toma 12 V delantera, luz de techo delantera,
lectores de mapa, luz parasol, luz guantera.

F10 15 A Sirena alarma, calculador alarma, faros
direccionales.

F11 15 A Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de cambios automática.

F12 15 A Sensor de luminosidad, cajetín de servicio
remolque, techo plegable.

F13 5 A Cajetín de servicio motor, relé ABS, contactor
bi-función freno.

F14 15 A Combinado, pantalla testigo de cinturones, reglaje
faros, aire acondicionado, autorradio, kit manos
libres, calculador ayuda al estacionamiento trasero.

F15 30 A Bloqueo y superbloqueo.

F17 40 A Desescarchado de la luneta trasera y de los
retrovisores exteriores.

SH - Shunt PARQUE.

INFORMACIÓN PRÁCTICA
134
Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la batería
(lado izquierdo).
Acceso a los fusibles

 Suelte la tapa.

 Sustituya el fusible (ver párrafo co-
rrespondiente).

 Después de la intervención, cierre
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles. Tabla de los fusibles

Fusible N° Intensidad Funciones

F1 20 A Alimentación calculador motor y relé de mando
GMV, electroválvulas distribución y canister (1,6 l
THP 16V), caudalímetro de aire (Diesel), bomba
de inyección (Diesel), sonda presencia de agua en
el gasoil (Diesel), electroválvulas EGR, calentador
de aire (Diesel).

F2 15 A Claxon.

F3 10 A Lavaparabrisas delantero.

F4 20 A Lavafaros.

F5 15 A Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).

F6 10 A Sensor velocidad vehículo, caja de cambios
automática.

F7 10 A Dirección asistida eléctrica, faros direccionales,
relé de mando faros direccionales, cajetín de
conmutación y protección (Diesel).

F8 20 A Mando del arranque.

F9 10 A Calculador ABS/ESP, contactor pedal de freno.

F10 30 A Accionadores calculador motor (gasolina: bobinas
de encendido, electroválvulas, sondas de oxígeno,
inyectores, calentadores, termostato pilotado)
(Diesel: electroválvulas, calentadores).

F11 40 A Ventilador climatización.

F12 30 A Pequeña/Gran velocidad limpiaparabrisas delanter o.

F13 40 A Alimentación cajetín servicio inteligente
(+ después contacto).
