2010 Lancia Musa Instructieboek (in Dutch)

136
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
PORTIEREN
OPENEN/SLUITEN
Noodportiervergrendeling
van buitenaf
De portieren zijn voorzien van een
systeem waarmee de portieren via het
slot kunnen worden vergrendeld als er
geen stroom aanwezig is.
In dat geval kunt u de portieren van
de auto vergrendelen door:
❒de contactsleutel in het slot B-
fig. 1te steken
❒het slot in stand 1te draaien en
het portier te sluiten.
fig. 1L0D0247m
MOTOR STARTEN
STARTEN MET EEN HULPACCU
Als de accu leeg is, kan de motor wor-
den gestart met een hulpaccu, die ten
minste dezelfde capaciteit moet heb-
ben als de lege accu.
Ga voor het starten als volgt te werk:
❒verbind de pluspolen (+ teken na-
bij de pool) van de beide accu’s
met een startkabel; U kunt de portieren weer openen door:
❒de contactsleutel in het slot van
het bestuurdersportier te steken en
de sleutel linksom te draaien;
❒open het portier aan bestuurders-
zijde;
❒vanuit het interieur de andere por-
tieren te openen met de betreffende
hendels in de handgrepen.

137
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
❒sluit een tweede startkabel aan op
de minpool (–) van de hulpaccu en
op de massa-aansluiting E
op de
motor of de versnellingsbak van
de auto die gestart moet worden;
❒start de motor;
❒neem als de motor draait, de ka-
bels in de omgekeerde volgorde
los.
Als de motor na enkele pogingen niet
aanslaat, blijf dan niet proberen maar
wendt u tot het Lancia Servicenetwerk.
BELANGRIJK Verbind de minklem-
men van de twee accu’s niet direct
met elkaar: eventuele vonken kunnen
het explosieve gas ontsteken dat uit de
accu kan ontsnappen. Als de hulpaccu
is geïnstalleerd aan boord van een an-
dere auto, mogen tussen deze auto en
de auto met de lege accu niet per on-
geluk metalen delen met elkaar in
verbinding staan.
fig. 2L0D0396m
Laat deze procedure door
gespecialiseerd personeel
uitvoeren. Onjuiste handelingen
kunnen leiden tot vonken. De vloei-
stof in de accu is giftig en corrosief.
Vermijd het contact met de huid en
de ogen. Kom ook niet dicht bij een
accu met open vuur of een bran-
dende sigaret en veroorzaak geen
vonken.
ATTENTIE
Gebruik voor een noodstart
beslist nooit een accusnel-
lader: de elektronische sys-
temen kunnen beschadigen;
in het bijzonder de regeleenheden
van de ontsteking en de inspuiting.

138
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN

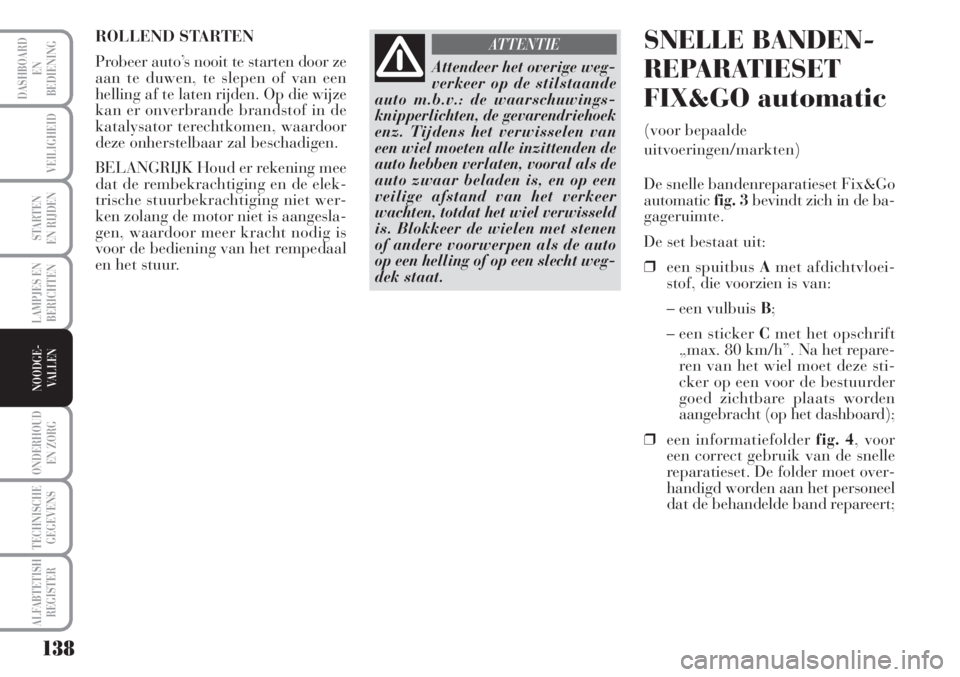

ROLLEND STARTEN
Probeer auto’s nooit te starten door ze
aan te duwen, te slepen of van een
helling af te laten rijden. Op die wijze
kan er onverbrande brandstof in de
katalysator terechtkomen, waardoor
deze onherstelbaar zal beschadigen.
BELANGRIJK Houd er rekening mee
dat de rembekrachtiging en de elek-
trische stuurbekrachtiging niet wer-
ken zolang de motor niet is aangesla-
gen, waardoor meer kracht nodig is
voor de bediening van het rempedaal
en het stuur.
Attendeer het overige weg-
verkeer op de stilstaande
auto m.b.v.: de waarschuwings-
knipperlichten, de gevarendriehoek
enz. Tijdens het verwisselen van
een wiel moeten alle inzittenden de
auto hebben verlaten, vooral als de
auto zwaar beladen is, en op een
veilige afstand van het verkeer
wachten, totdat het wiel verwisseld
is. Blokkeer de wielen met stenen
of andere voorwerpen als de auto
op een helling of op een slecht weg-
dek staat.
ATTENTIESNELLE BANDEN -
REPARATIESET
FIX&GO automatic
(voor bepaalde
uitvoeringen/markten)
De snelle bandenreparatieset Fix&Go
automaticfig. 3bevindt zich in de ba-
gageruimte.
De set bestaat uit:
❒een spuitbus Amet afdichtvloei-
stof, die voorzien is van:
– een vulbuis B;
– een sticker Cmet het opschrift
„max. 80 km/h”. Na het repare-
ren van het wiel moet deze sti-
cker op een voor de bestuurder
goed zichtbare plaats worden
aangebracht (op het dashboard);
❒een informatiefolder fig. 4, voor
een correct gebruik van de snelle
reparatieset. De folder moet over-
handigd worden aan het personeel
dat de behandelde band repareert;

139
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
fig. 3L0D0361m
fig. 4L0D0362m
❒een compressor Dmet manometer
en aansluitnippels, die in het vak
zijn te vinden;
❒een paar werkhandschoenen dat in
het zijvak van de compressor is te
vinden;
❒adapters voor het oppompen van
diverse voorwerpen.
In de houder (die zich in de bagage-
ruimte onder de vloerbedekking be-
vindt) van de bandenreparatieset zijn
ook de schroevendraaier en de slee-
pogen te vinden.
Overhandig de informatie-
folder aan het personeel dat
de band moet repareren die behan-
deld is met de bandenreparatieset.
ATTENTIE
BELANGRIJK Gebruik de reparatie-
set niet als de band beschadigd is ge-
raakt door het rijden met lege banden.
HET IS NOODZAKELIJK
TE WETEN DAT:
De afdichtvloeistof bij buitentempera-
turen tussen −20 °C en +50 °C werkt.
De afdichtvloeistof een houdbaar-
heidsdatum heeft.
Het is niet mogelijk lekken
aan de zijkanten van de
band te repareren. Gebruik de re-
paratieset niet als de band bescha-
digd is geraakt door het rijden met
een lege band.
Bij schade aan de velg (zodanige
vervorming van het kanaal dat er
lucht wegloopt) kan de band niet
gerepareerd worden. Verwijder de
eventueel in de band binnenge-
drongen voorwerpen (schroeven of
spijkers) niet.
De compressor mag niet langer dan
20 minuten achter elkaar worden
ingeschakeld. Gevaar voor over-
verhitting. De snelle reparatieset is
niet geschikt voor permanente re-
paratie; de gerepareerde banden
mogen daarom slechts tijdelijk
worden gebruikt.
ATTENTIE
Als u een lekke band krijgt,
kan de band gerepareerd
worden als de diameter van
het lek niet groter is dan
4 mm.
Vervang de spuitbus zodra
de houdbaarheidsdatum van
de afdichtvloeistof is vers-
treken. Spuitbussen en af-
dichtvloeistof zijn schadelijk voor het
milieu. Houdt u voor het afvoeren
van deze producten aan de wettelijke
normen.

140
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
OPPOMPEN VAN DE BAND
❒Trek de handrem aan. Draai de
ventieldop los, neem de vulbuis A-
fig. 5uit en draai de ring Bop het
ventiel van de band;
fig. 5L0D0484m
Doe de handschoenen aan
die bij de snelle bandenre-
paratieset zijn geleverd.
ATTENTIE
De spuitbus bevat ethy-
leenglycol. Bevat latex: kan
een allergische reactie veroorzaken.
Schadelijk bij inslikken. Irriterend
voor de ogen. Kan overgevoeligheid
veroorzaken bij inademing en con-
tact. Vermijd contact met ogen, huid
en kleding. Spoel bij contact on-
middellijk overvloedig met water.
Vermijd braken bij inslikken, spoel
de mond uit, drink veel water en
raadpleeg onmiddellijk een arts.
Houd buiten het bereik van kinde-
ren. Het product mag niet gebruikt
worden door astmatische patiënten.
Adem de dampen niet in tijdens het
vullen en oppompen. Raadpleeg on-
middellijk een arts bij allergische
reacties. Bewaar de spuitbus in de
daarvoor bestemde ruimte, ver ver-
wijderd van warmtebronnen.
ATTENTIE
❒controleer of de schakelaar D-
fig. 6van de compressor in stand
0(uitgeschakeld) staat, start de
motor, steek de stekker A-fig. 7in
de aanstekerbus (of de 12 V-stek-
kerdoos) en schakel de compressor
in door de schakelaar Din stand I
(ingeschakeld) te zetten. Pomp de
band op tot de juiste bandenspan-
ning is bereikt (zie de paragraaf
„Bandenspanning” in het hoofd-
stuk „Technische gegevens”).
fig. 6L0D0364m
fig. 7L0D0177m

141
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Controleer de bandenspanning op
de manometer F-fig. 6. Voor een
nauwkeurige aflezing moet de
compressor worden uitgeschakeld;
❒als u er niet in slaagt binnen 5 mi-
nuten de bandenspanning op ten
minste 1,5 bar te krijgen, koppel
dan de compressor los van het
ventiel en de stekkerdoos en ver-
plaats vervolgens de auto ongeveer
10 meter naar voren of naar ach-
teren, zodat de afdichtvloeistof in
de band verdeeld wordt; pomp de
band vervolgens weer op;
❒als u er ook dan niet in slaagt om,
binnen 5 minuten na inschakeling
van de compressor, de spanning op
ten minste 1,8 bar te brengen, mag
niet verder worden gereden, omdat
de band te erg beschadigd is en de
reparatieset de vereiste wegligging
niet kan garanderen; wendt u tot
het Lancia Servicenetwerk;
fig. 8L0D0485m
Plaats de sticker op een
voor de bestuurder goed
zichtbare plaats om aan te geven
dat de band behandeld is met de
snelle bandenreparatieset. Rijd
voorzichtig vooral in bochten. Rijd
niet harder dan 80 km/h. Vermijd
bruusk accelereren en remmen.
ATTENTIE
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de
snelle reparatieset Fix & Go auto-
matic kan de vereiste wegligging
niet garanderen omdat de band te
erg beschadigd is. Wendt u tot het
Lancia Servicenetwerk.
ATTENTIE
❒als de band op de juiste spanning
is gebracht (zie de paragraaf „Ban-
denspanning” in het hoofdstuk
„Technische gegevens”), vertrek
dan onmiddellijk;
❒stop na ongeveer 10 minuten en
controleer opnieuw de banden-
spanning; vergeet niet de handrem
aan te trekken;
❒als een spanning van ten minste
1,8 bar wordt gemeten, herstel
dan de correcte bandenspanning
(met draaiende motor en aange-
trokken handrem) en rijd verder;
❒rijd zeer voorzichtig naar de
dichtstbijzijnde werkplaats van het
Lancia Servicenetwerk.
ALLEEN VOOR
HET CONTROLEREN
EN HERSTELLEN
VAN DE SPANNING
De compressor kan ook worden ge-
bruikt voor het herstellen van de ban-
denspanning. Maak de snelkoppeling
los en verbind de koppeling direct met
het ventiel van de band; op deze ma-
nier wordt de spuitbus niet met de
compressor verbonden en wordt de af-
dichtvloeistof niet in de band gespoten.

142
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
PROCEDURE VOOR HET
VERVANGEN VAN DE SPUITBUS
Ga als volgt te werk voor het vervan-
gen van de spuitbus:
❒maak de koppeling A-fig. 9los;
❒draai de te vervangen spuitbus
linksom en trek de spuitbus om-
hoog;
❒plaats de nieuwe spuitbus en draai
de spuitbus rechtsom;
❒sluit de koppeling Aaan op de
spuitbus en plaats de doorzichtige
vulbuisBin het daarvoor be-
stemde vak.
fig. 9L0D0368m
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder
aan het personeel dat de band moet
repareren die behandeld is met de
bandenreparatieset.
ATTENTIEWIEL
VERWISSELEN
ALGEMENE AANWIJZINGEN
Voor het verwisselen van het wiel en
voor het juiste gebruik van de krik en
het noodreservewiel moeten de on-
derstaande voorzorgsmaatregelen in
acht worden genomen.
BELANGRIJK Als de auto is uitgerust
met „Fix&Go (snelle bandenrepara-
tieset)”, zie dan de betreffende in-
structies in de vorige paragraaf.

143
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABTETISH
REGISTER
DASHBOARD
EN
BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOODGE-
VALLEN
Het bijgeleverde noodre-
servewiel behoort bij de
auto waarbij het geleverd is; ge-
bruik het reservewiel niet bij an-
dere auto’s en monteer geen reser-
vewielen van andere auto’s. Het
noodreservewiel mag alleen in
noodgevallen worden gebruikt. Het
noodreservewiel moet zo kort mo-
gelijk gebruikt worden en er mag
niet sneller dan 80 km/h mee wor-
den gereden. Op het noodreserve-
wiel is een oranje sticker aange-
bracht waarop de belangrijkste
aanwijzingen en de beperkingen
staan vermeld met betrekking tot
het gebruik van het reservewiel.
Deze sticker mag absoluut niet
worden verwijderd of afgedekt. Op
het noodreservewiel mag nooit een
wieldeksel worden gemonteerd. Op
de sticker staan de volgende aan-
wijzingen in vier talen vermeld: at-
tentie! alleen voor tijdelijk gebruik!
max. 80 km/h! vervang zo snel
mogelijk door normale band. Be-
dek deze aanwijzingen niet.
ATTENTIE
Bij een gemonteerd noodre-
servewiel veranderen de
rij-eigenschappen van de auto. Ver-
mijd met vol gas optrekken,
bruusk remmen en hoge snelheden
in de bochten. Het noodreservewiel
heeft een levensduur van ongeveer
3000 km. Na deze afstand moet de
band van het noodreservewiel ver-
vangen worden door een nieuwe
band van hetzelfde type. Monteer
nooit een normale band op de velg
van het noodreservewiel. Laat het
verwisselde wiel zo snel mogelijk
repareren en monteren. Gebruik
nooit twee of meer noodreservewie-
len. Smeer voor montage de schroef-
draad van de wielbouten niet met
vet: de bouten kunnen loslopen.
ATTENTIE
De krik dient uitsluitend
voor het verwisselen van
een wiel van de auto waarbij de
krik geleverd is of voor auto’s van
hetzelfde model. Gebruik de krik
niet voor het opkrikken van andere
auto’s. En beslist nooit voor het uit-
voeren van werkzaamheden onder
de auto. Als de krik niet juist ge-
plaatst wordt, kan de opgekrikte
auto van de krik vallen. Op een sti-
cker op de krik is het maximum
hefvermogen aangegeven; de krik
mag nooit voor een zwaardere last
worden gebruikt. Het reservewiel is
het niet geschikt voor de montage
van sneeuwkettingen. Als u een
lekke voorband hebt, kunt u het re-
servewiel op de achteras plaatsen
en het achterwiel op de vooras
(voorwielaandrijving.) Zo hebt u op
de vooras twee normale wielen
waarop u sneeuwkettingen kunt
monteren.
ATTENTIE
