Wartung
28
7

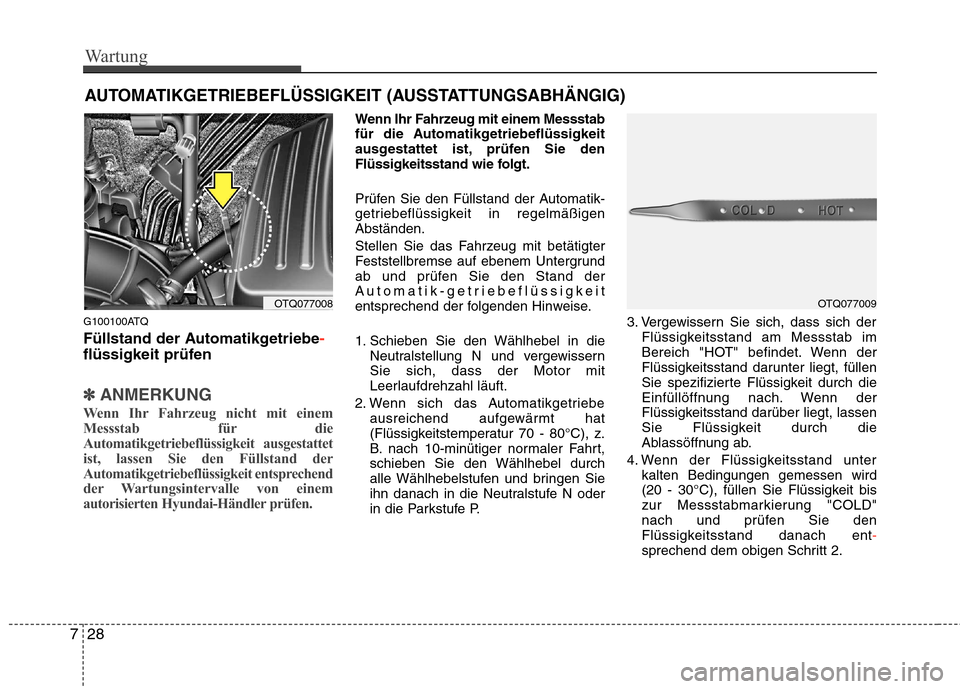

AUTOMATIKGETRIEBEFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
G100100ATQ
Füllstand der Automatikgetriebe
-
flüssigkeit prüfen
✽✽ ANMERKUNG
Wenn Ihr Fahrzeug nicht mit einem
Messstab für die
Automatikgetriebeflüssigkeit ausgestattet
ist, lassen Sie den Füllstand der
Automatikgetriebeflüssigkeit entsprechend
der Wartungsintervalle von einem
autorisierten Hyundai-Händler prüfen.
Wenn Ihr Fahrzeug mit einem Messstab
für die Automatikgetriebeflüssigkeit
ausgestattet ist, prüfen Sie den
Flüssigkeitsstand wie folgt.
Prüfen Sie den Füllstand der Automatik-
getriebeflüssigkeit in regelmäßigenAbständen.
Stellen Sie das Fahrzeug mit betätigter
Feststellbremse auf ebenem Untergrund
ab und prüfen Sie den Stand der
Automatik-getriebeflüssigkeit
entsprechend der folgenden Hinweise.
1. Schieben Sie den Wählhebel in die Neutralstellung N und vergewissern Sie sich, dass der Motor mit
Leerlaufdrehzahl läuft.
2. Wenn sich das Automatikgetriebe ausreichend aufgewärmt hat
(Flüssigkeitstemperatur 70 - 80°C), z.
B. nach 10-minütiger normaler Fahrt,
schieben Sie den Wählhebel durch
alle Wählhebelstufen und bringen Sie
ihn danach in die Neutralstufe N oder
in die Parkstufe P. 3. Vergewissern Sie sich, dass sich der
Flüssigkeitsstand am Messstab im
Bereich "HOT" befindet. Wenn der
Flüssigkeitsstand darunter liegt, füllen
Sie spezifizierte Flüssigkeit durch die
Einfüllöffnung nach. Wenn der
Flüssigkeitsstand darüber liegt, lassen
Sie Flüssigkeit durch die
Ablassöffnung ab.
4. Wenn der Flüssigkeitsstand unter kalten Bedingungen gemessen wird
(20 - 30°C), füllen Sie Flüssigkeit bis
zur Messstabmarkierung "COLD"
nach und prüfen Sie den
Flüssigkeitsstand danach ent
-sprechend dem obigen Schritt 2.
OTQ077008OTQ077009

729
Wartung

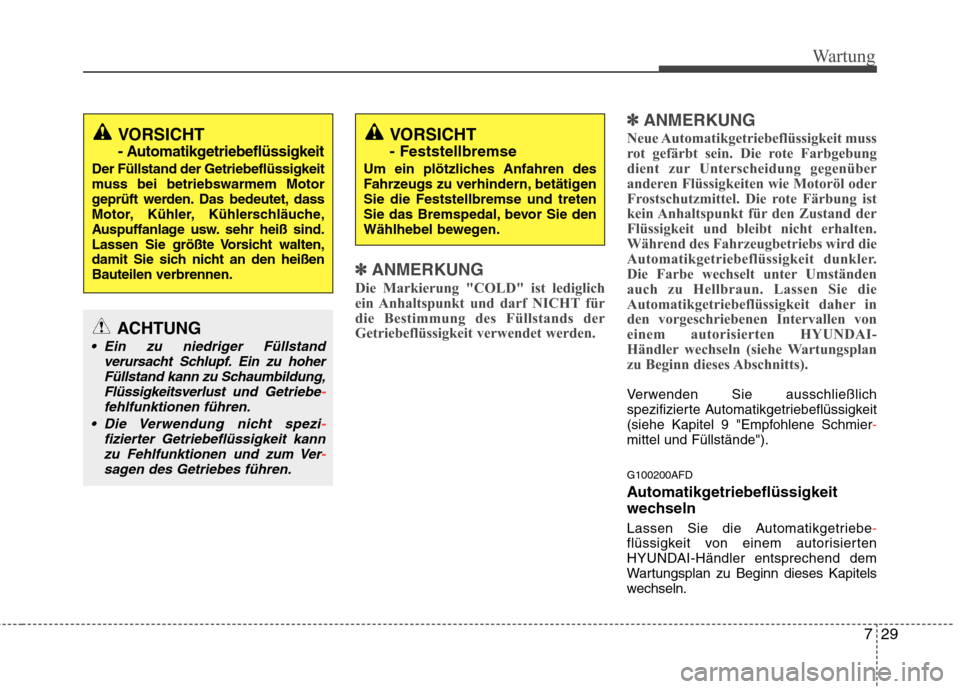

✽✽ANMERKUNG
Die Markierung "COLD" ist lediglich
ein Anhaltspunkt und darf NICHT für
die Bestimmung des Füllstands der
Getriebeflüssigkeit verwendet werden. ✽
✽
ANMERKUNG
Neue Automatikgetriebeflüssigkeit muss
rot gefärbt sein. Die rote Farbgebung
dient zur Unterscheidung gegenüber
anderen Flüssigkeiten wie Motoröl oder
Frostschutzmittel. Die rote Färbung ist
kein Anhaltspunkt für den Zustand der
Flüssigkeit und bleibt nicht erhalten.
Während des Fahrzeugbetriebs wird die
Automatikgetriebeflüssigkeit dunkler.
Die Farbe wechselt unter Umständen
auch zu Hellbraun. Lassen Sie die
Automatikgetriebeflüssigkeit daher in
den vorgeschriebenen Intervallen von
einem autorisierten HYUNDAI-
Händler wechseln (siehe Wartungsplan
zu Beginn dieses Abschnitts).
Verwenden Sie ausschließlich
spezifizierte Automatikgetriebeflüssigkeit
(siehe Kapitel 9 "Empfohlene Schmier
-mittel und Füllstände"). G100200AFD
Automatikgetriebeflüssigkeit
wechseln
Lassen Sie die Automatikgetriebe
-flüssigkeit von einem autorisierten
HYUNDAI- Händler entsprechend dem
Wartungsplan zu Beginn dieses Kapitels
wechseln.
VORSICHT
- Automatikgetriebeflüssigkeit
Der Füllstand der Getriebeflüssigkeit
muss bei betriebswarmem Motor
geprüft werden. Das bedeutet, dass
Motor, Kühler, Kühlerschläuche,
Auspuffanlage usw. sehr heiß sind.
Lassen Sie größte Vorsicht walten,
damit Sie sich nicht an den heißenBauteilen verbrennen.
VORSICHT - Feststellbremse
Um ein plötzliches Anfahren des
Fahrzeugs zu verhindern, betätigenSie die Feststellbremse und treten
Sie das Bremspedal, bevor Sie den
Wählhebel bewegen.
ACHTUNG
Ein zu niedriger Füllstand verursacht Schlupf. Ein zu hoher
Füllstand kann zu Schaumbildung,Flüssigkeitsverlust und Getriebe
-fehlfunktionen führen.
Die Verwendung nicht spezi
-fizierter Getriebeflüssigkeit kann zu Fehlfunktionen und zum Ver-sagen des Getriebes führen.

Wartung
30
7

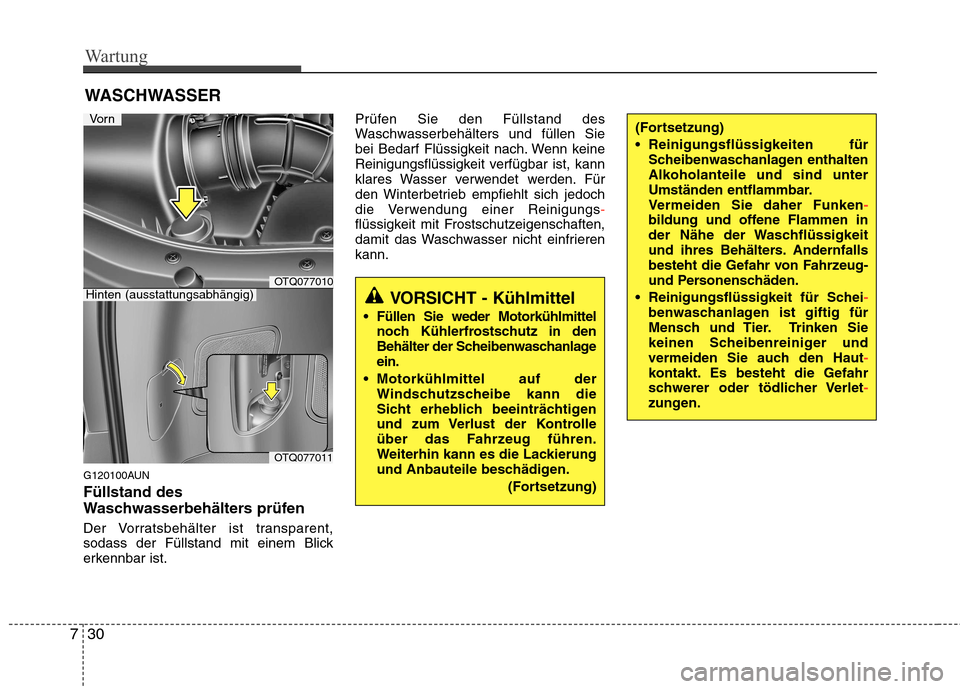

WASCHWASSER
G120100AUN Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist. Prüfen Sie den Füllstand des
Waschwasserbehälters und füllen Sie
bei Bedarf Flüssigkeit nach. Wenn keine
Reinigungsflüssigkeit verfügbar ist, kann
klares Wasser verwendet werden. Für
den Winterbetrieb empfiehlt sich jedoch
die Verwendung einer Reinigungs
-flüssigkeit mit Frostschutzeigenschaften,
damit das Waschwasser nicht einfrierenkann.
VORSICHT - Kühlmittel
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
(Fortsetzung)
(Fortsetzung)
Reinigungsflüssigkeiten fürScheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken
-bildung und offene Flammen in
der Nähe der Waschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
Reinigungsflüssigkeit für Schei
-benwaschanlagen ist giftig für
Mensch und Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut
-kontakt. Es besteht die Gefahr
schwerer oder tödlicher Verlet-zungen.
OTQ077010
Vo r n
OTQ077011
Hinten (ausstattungsabhängig)

731
Wartung
FESTSTELLBREMSE
G140100AFD
Feststellbremse prüfen
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die Anzahl
der "Klicks" zählen, die Sie beimAnziehen des Hebels aus der gelösten
Stellung hören. Weiterhin muss die
Feststellbremse allein in der Lage sein,
das Fahrzeug auf deutlich abschüssigem
Gefälle sicher zu blockieren. Wenn der
Hebelweg größer oder kleiner ist als
spezifiziert, lassen Sie die
Feststellbremse von einem autorisierten
HYUNDAI-Händler einstellen.
Hebelweg : 7 "Klicks" bei einer
Zugkraft von 20 kg (196 N). G150100AFD Kraftstofffilter entwässernBei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filterssammelt.
Wenn sich eine größere
Menge Wasser im
Kraftstofffilter angesammelt
hat, leuchtet bei
eingeschalteter Zündung
eine Warnleuchte auf. Wenndie Leuchte aufleuchtet,
bringen Sie Ihr Fahrzeug zu
einem autorisierten
HYUNDAI-Händler undlassen Sie das System
entwässern und prüfen. G150200AEN
Kraftstofffilterpatrone ersetzen
✽✽
ANMERKUNG
Verwenden Sie beim Ersetzen der
Kraftstofffilterpatrone originale
HYUNDAI-Ersatzteile.
ACHTUNG
Wenn das Wasser, das sich im Kraftstofffilters ansammelt, nichtrechtzeitig abgelassen wird,
können zentrale Bauteile des Kraftstoffsystems durch dasEindringen des Wassers beschädigtwerden.
OTQ077012OTQ057008 KRAFTSTOFFFILTER (DIESEL)

Wartung
32
7
LUFTFILTER
G160100AEN
Filter ersetzen
Der Luftfilter muss bei Bedarf ersetzt
werden. Er darf nicht gereinigt und
wieder verwendet werden. 1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab.
2. Ersetzen Sie den Luftfiltereinsatz.
3. Befestigen Sie den Luftfilterdeckel mitden Befestigungsklammern.
OTQ077013OTQ077014
OTQ077015
OTQ077016

733
Wartung
Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend beistarker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie den
Luftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerte
Einsatzbedingungen" in diesem Kapitel).
ACHTUNG
Fahren Sie niemals ohne Luftfiltereinsatz, da dies zu
übermäßigem Motorverschleißführt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den Ansaugtrakt geraten. Andernfalls könnenBeschädigungen die Folge sein.
Verwenden Sie HYUNDAI Originalersatzteile. Bei der
Verwendung nicht originaler Ersatzteilen könn ten der
Luftmassenmesser und der Turbolader beschädigt werden.

Wartung
34
7
LUFTFILTER DES KLIMASYSTEMS (AUSSTATTUNGSABHÄNGIG)
G170100AEN
Filter prüfen
Der Luftfilter des Klimasystems muss alle 15.000 km (10.00 Meilen) ersetzt
werden. Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten mit
hoher Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. WennSie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen. G170200ATQ
Filter ersetzen
1. Öffnen Sie das Handschuhfach und
bauen Sie die Halterung (1) ab. 2. Bauen Sie bei geöffnetem
Handschuhfach die Stopfen an beiden
Seiten aus, sodass das Handschuhfach
nur noch an den Scharnieren hängt.
OTQ077018OTQ077019

735
Wartung
3. Bauen Sie den Deckel für den Luftfilterdes Klimasystems ab, indem Sie den
Deckelstopfen (1) drehen, und
entnehmen Sie danach den Luftfilter. 4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des Ausbaus ein.
✽✽ ANMERKUNG
Wenn Sie den Luftfilter des
Klimasystems ersetzen, bauen Sie ihn
ordnungsgemäß ein. Andernfalls kann
das System Geräusche entwickeln und
die Wirksamkeit des Filters kann
reduziert werden.
OTQ077020OTQ077021
