2010 Hyundai H-1 (Grand Starex) Betriebsanleitung (in German)

Wartung
52
7

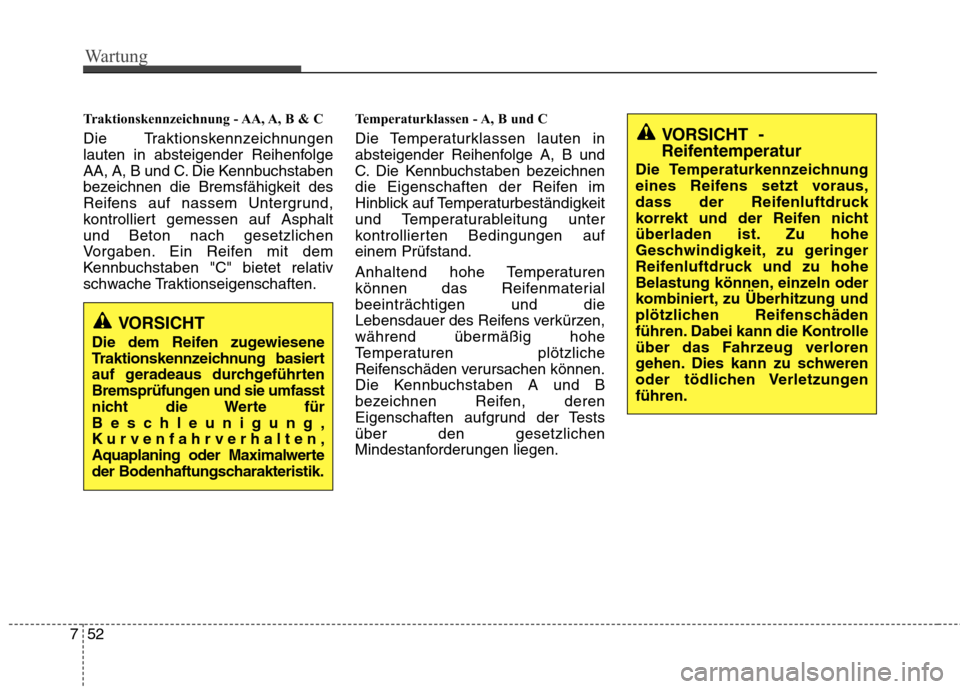

Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphaltund Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften. Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen aufeinem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterialbeeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Testsüber den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.
VORSICHT -
Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Überhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungenführen.

753
Wartung

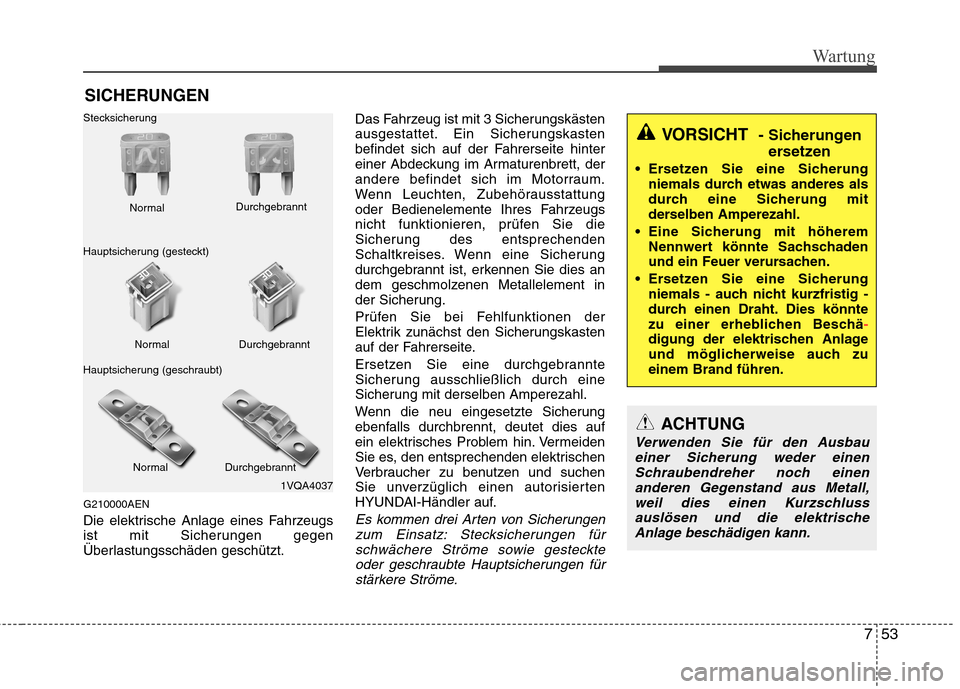

SICHERUNGEN
G210000AEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt. Das Fahrzeug ist mit 3 Sicherungskästen
ausgestattet. Ein Sicherungskasten
befindet sich auf der Fahrerseite hinter
einer Abdeckung im Armaturenbrett, der
andere befindet sich im Motorraum.
Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies an
dem geschmolzenen Metallelement in
der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungskasten
auf der Fahrerseite.
Ersetzen Sie eine durchgebrannte
Sicherung ausschließlich durch eine
Sicherung mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf
ein elektrisches Problem hin. Vermeiden
Sie es, den entsprechenden elektrischen
Verbraucher zu benutzen und suchen
Sie unverzüglich einen autorisierten
HYUNDAI-Händler auf.
Es kommen drei Arten von Sicherungen
zum Einsatz: Stecksicherungen fürschwächere Ströme sowie gesteckteoder geschraubte Hauptsicherungen fürstärkere Ströme.
1VQA4037
Normal
Normal
Stecksicherung
Hauptsicherung (gesteckt)
Hauptsicherung (geschraubt) Durchgebrannt
Durchgebrannt
Normal Durchgebrannt
VORSICHT - Sicherungen
ersetzen
Ersetzen Sie eine Sicherung niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
Ersetzen Sie eine Sicherung niemals - auch nicht kurzfristig -
durch einen Draht. Dies könnte
zu einer erheblichen Beschä
-digung der elektrischen Anlage
und möglicherweise auch zueinem Brand führen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einenSchraubendreher noch einen anderen Gegenstand aus Metall,weil dies einen Kurzschluss
auslösen und die elektrischeAnlage beschädigen kann.

Wartung
54
7

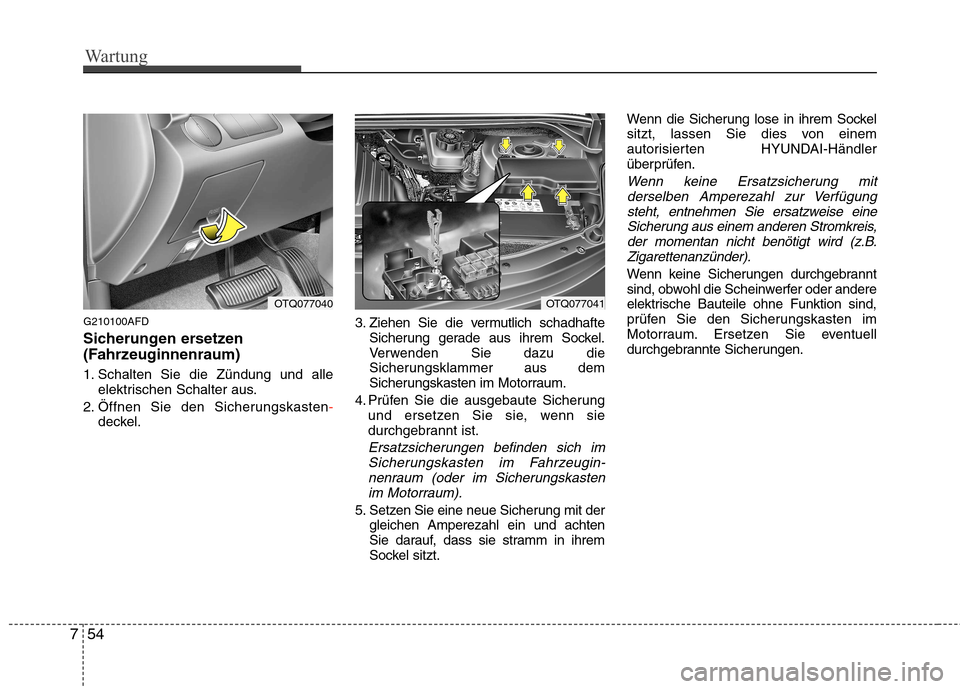

G210100AFD
Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle
elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten
-deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade aus ihrem Sockel.
Verwenden Sie dazu die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
Ersatzsicherungen befinden sich im
Sicherungskasten im Fahrzeugin-nenraum (oder im Sicherungskastenim Motorraum).
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und achten
Sie darauf, dass sie stramm in ihrem
Sockel sitzt. Wenn die Sicherung lose in ihrem Sockel
sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügung steht, entnehmen Sie ersatzweise eine
Sicherung aus einem anderen Stromkreis,der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder andere
elektrische Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten im
Motorraum. Ersetzen Sie eventuell
durchgebrannte Sicherungen.
OTQ077041OTQ077040

755
Wartung

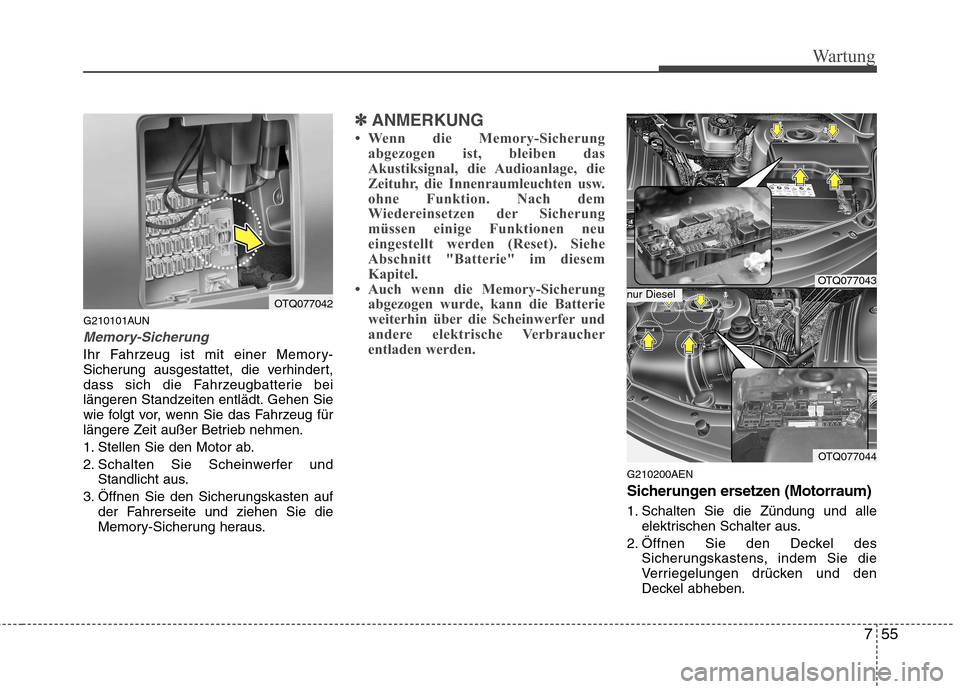

G210101AUN
Memory-Sicherung
Ihr Fahrzeug ist mit einer Memory-
Sicherung ausgestattet, die verhindert,
dass sich die Fahrzeugbatterie bei
längeren Standzeiten entlädt. Gehen Sie
wie folgt vor, wenn Sie das Fahrzeug für
längere Zeit außer Betrieb nehmen.
1. Stellen Sie den Motor ab.
2. Schalten Sie Scheinwerfer undStandlicht aus.
3. Öffnen Sie den Sicherungskasten auf der Fahrerseite und ziehen Sie die
Memory-Sicherung heraus.
✽✽ ANMERKUNG
 Wenn die Memory-Sicherung abgezogen ist, bleiben das
Akustiksignal, die Audioanlage, die
Zeituhr, die Innenraumleuchten usw.
ohne Funktion. Nach dem
Wiedereinsetzen der Sicherung
müssen einige Funktionen neu
eingestellt werden (Reset). Siehe
Abschnitt "Batterie" im diesem
Kapitel.
 Auch wenn die Memory-Sicherung
abgezogen wurde, kann die Batterie
weiterhin über die Scheinwerfer und
andere elektrische Verbraucher
entladen werden.
G210200AEN
Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben.
OTQ077042
OTQ077043
OTQ077044
nur Diesel

Wartung
56
7

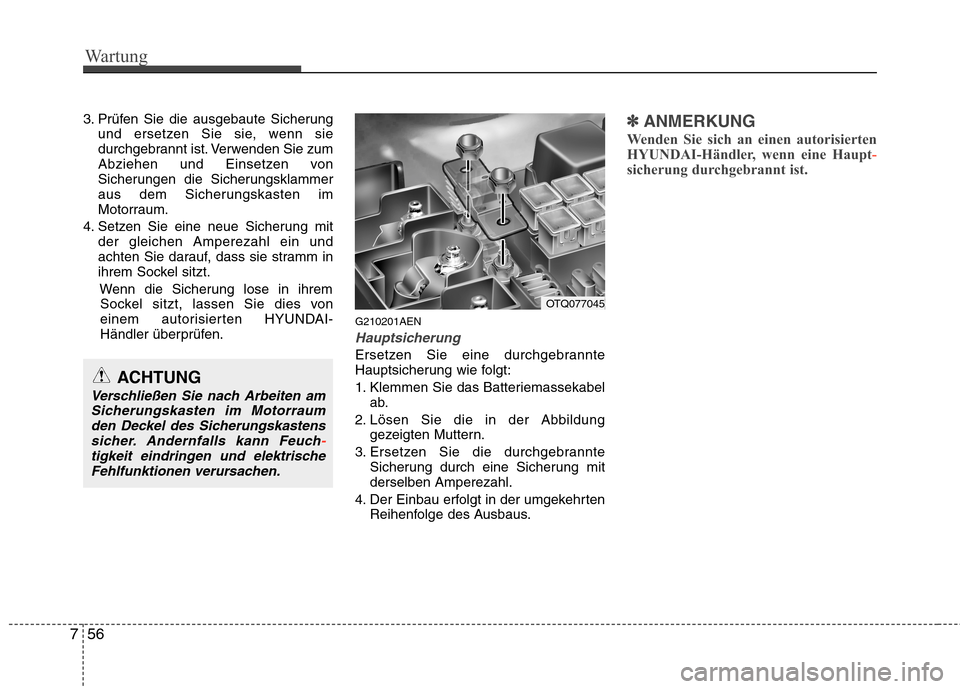

3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihremSockel sitzt, lassen Sie dies von
einem autorisierten HYUNDAI-
Händler überprüfen. G210201AEN
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Lösen Sie die in der Abbildung gezeigten Muttern.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastenssicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrischeFehlfunktionen verursachen.
OTQ077045

757
Wartung
✽✽ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.

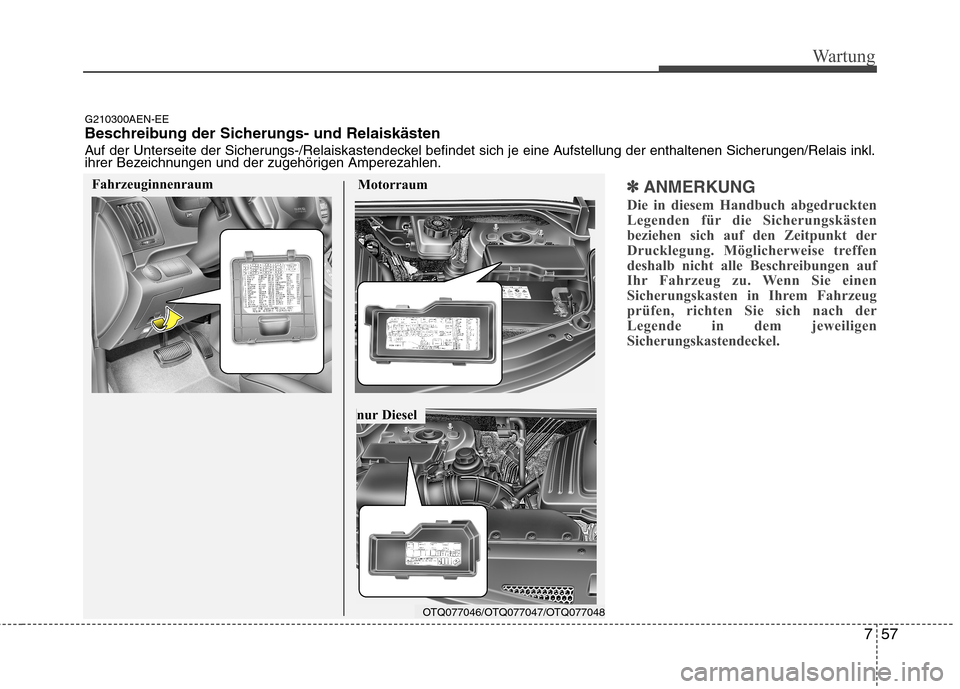

G210300AEN-EE
Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Fahrzeuginnenraum Motorraum
OTQ077046/OTQ077047/OTQ077048
nur Diesel

Wartung
58
7
Sicherungskasten im Fahrzeuginnenraum
Sicherung Ampere Geschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter

759

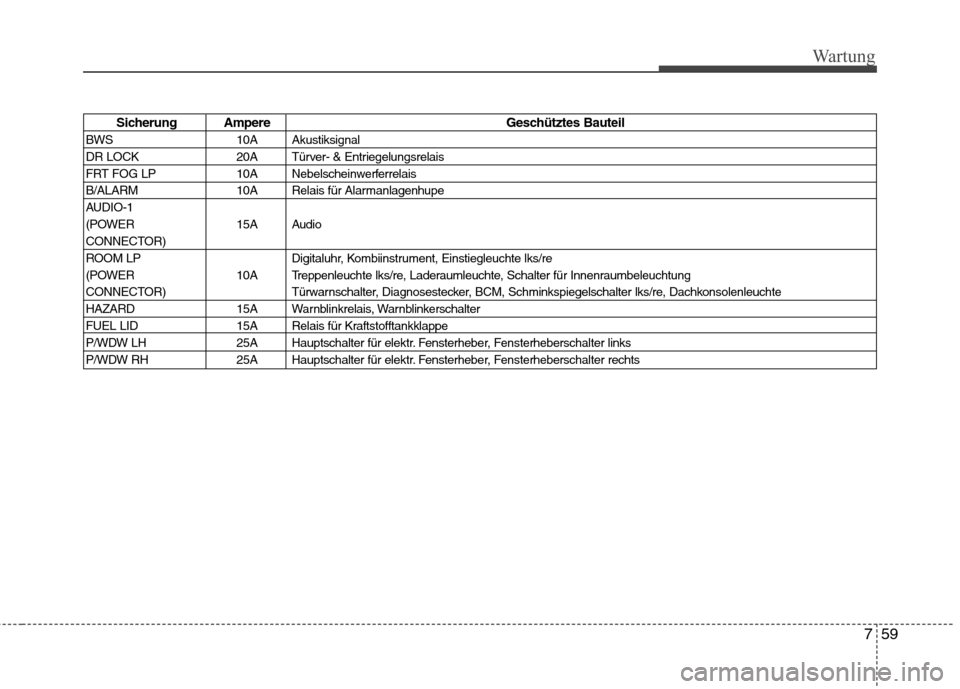

Wartung
Sicherung AmpereGeschütztes Bauteil
BWS 10A Akustiksignal
DR LOCK 20A Türver- & Entriegelungsrelais
FRT FOG LP 10A Nebelscheinwerferrelais
B/ALARM 10A Relais für Alarmanlagenhupe
AUDIO-1
(POWER 15A Audio
CONNECTOR)
ROOM LP Digitaluhr, Kombiinstrument, Einstiegleuchte lks/re
(POWER 10A Treppenleuchte lks/re, Laderaumleuchte, Schalter für Innenraumbeleuchtung
CONNECTOR) Türwarnschalter, Diagnosestecker, BCM, Schminkspiegelschalter lks/re, Dachkonsolenleuchte
HAZARD 15A Warnblinkrelais, Warnblinkerschalter
FUEL LID 15A Relais für Kraftstofftankklappe
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter rechts
