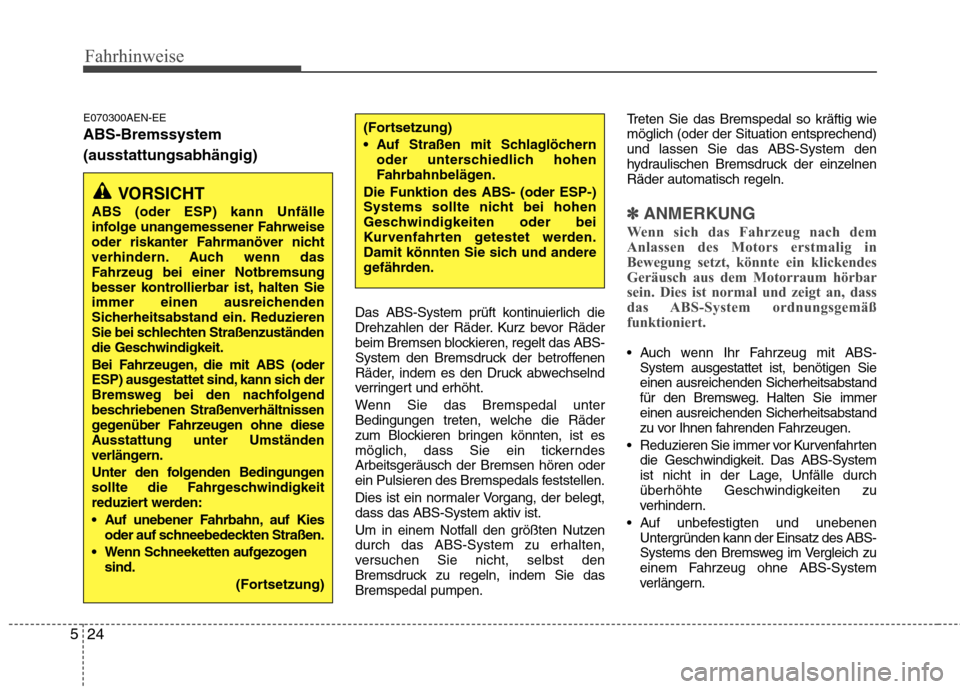

Fahrhinweise
24
5
E070300AEN-EE ABS-Bremssystem (ausstattungsabhängig)
Das ABS-System prüft kontinuierlich die
Drehzahlen der Räder. Kurz bevor Räder
beim Bremsen blockieren, regelt das ABS-
System den Bremsdruck der betroffenen
Räder, indem es den Druck abwechselnd
verringert und erhöht.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndesArbeitsgeräusch der Bremsen hören oder
ein Pulsieren des Bremspedals feststellen.
Dies ist ein normaler Vorgang, der belegt, dass das ABS-System aktiv ist.
Um in einem Notfall den größten Nutzen durch das ABS-System zu erhalten,
versuchen Sie nicht, selbst den
Bremsdruck zu regeln, indem Sie dasBremspedal pumpen.Treten Sie das Bremspedal so kräftig wiemöglich (oder der Situation entsprechend)und lassen Sie das ABS-System den
hydraulischen Bremsdruck der einzelnenRäder automatisch regeln.
✽✽
ANMERKUNG
Wenn sich das Fahrzeug nach dem
Anlassen des Motors erstmalig in
Bewegung setzt, könnte ein klickendes
Geräusch aus dem Motorraum hörbar
sein. Dies ist normal und zeigt an, dass
das ABS-System ordnungsgemäß
funktioniert.
Auch wenn Ihr Fahrzeug mit ABS- System ausgestattet ist, benötigen Sie einen ausreichenden Sicherheitsabstand
für den Bremsweg. Halten Sie immereinen ausreichenden Sicherheitsabstand
zu vor Ihnen fahrenden Fahrzeugen.
Reduzieren Sie immer vor Kurvenfahrten die Geschwindigkeit. Das ABS-System
ist nicht in der Lage, Unfälle durch
überhöhte Geschwindigkeiten zu
verhindern.
Auf unbefestigten und unebenen Untergründen kann der Einsatz des ABS-
Systems den Bremsweg im Vergleich zu
einem Fahrzeug ohne ABS-System
verlängern.
VORSICHT
ABS (oder ESP) kann Unfälle
infolge unangemessener Fahrweise
oder riskanter Fahrmanöver nicht
verhindern. Auch wenn das
Fahrzeug bei einer Notbremsung
besser kontrollierbar ist, halten Sie
immer einen ausreichenden
Sicherheitsabstand ein. Reduzieren
Sie bei schlechten Straßenzuständen
die Geschwindigkeit.
Bei Fahrzeugen, die mit ABS (oder
ESP) ausgestattet sind, kann sich der
Bremsweg bei den nachfolgend
beschriebenen Straßenverhältnissen
gegenüber Fahrzeugen ohne diese
Ausstattung unter Umständen
verlängern.
Unter den folgenden Bedingungen
sollte die Fahrgeschwindigkeit
reduziert werden:
Auf unebener Fahrbahn, auf Kies oder auf schneebedeckten Straßen.
Wenn Schneeketten aufgezogen sind.
(Fortsetzung)
(Fortsetzung)
Auf Straßen mit Schlaglöchernoder unterschiedlich hohen
Fahrbahnbelägen.
Die Funktion des ABS- (oder ESP-)
Systems sollte nicht bei hohen
Geschwindigkeiten oder bei
Kurvenfahrten getestet werden.
Damit könnten Sie sich und andere
gefährden.

525

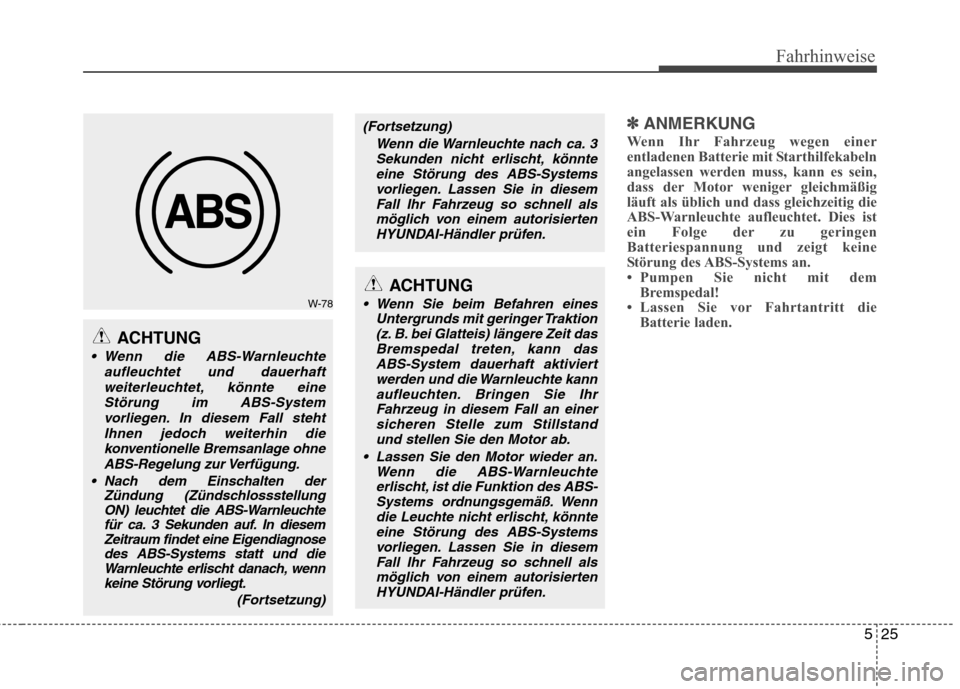

Fahrhinweise
✽✽ANMERKUNG
Wenn Ihr Fahrzeug wegen einer
entladenen Batterie mit Starthilfekabeln
angelassen werden muss, kann es sein,
dass der Motor weniger gleichmäßig
läuft als üblich und dass gleichzeitig die
ABS-Warnleuchte aufleuchtet. Dies ist
ein Folge der zu geringen
Batteriespannung und zeigt keine
Störung des ABS-Systems an.
 Pumpen Sie nicht mit dem Bremspedal!
 Lassen Sie vor Fahrtantritt die
Batterie laden.
W-78
ACHTUNG
Wenn die ABS-Warnleuchte
aufleuchtet und dauerhaftweiterleuchtet, könnte eine
Störung im ABS-System vorliegen. In diesem Fall stehtIhnen jedoch weiterhin diekonventionelle Bremsanlage ohne
ABS-Regelung zur Verfügung.
Nach dem Einschalten der Zündung (ZündschlossstellungON) leuchtet die ABS-Warnleuchtefür ca. 3 Sekunden auf. In diesemZeitraum findet eine Eigendiagnose des ABS-Systems statt und dieWarnleuchte erlischt danach, wenn keine Störung vorliegt.
(Fortsetzung)
ACHTUNG
Wenn Sie beim Befahren einesUntergrunds mit geringer Traktion(z. B. bei Glatteis) längere Zeit das
Bremspedal treten, kann dasABS-System dauerhaft aktiviert werden und die Warnleuchte kannaufleuchten. Bringen Sie Ihr
Fahrzeug in diesem Fall an einersicheren Stelle zum Stillstandund stellen Sie den Motor ab.
Lassen Sie den Motor wieder an. Wenn die ABS-Warnleuchte
erlischt, ist die Funktion des ABS-Systems ordnungsgemäß. Wenndie Leuchte nicht erlischt, könnteeine Störung des ABS-Systems
vorliegen. Lassen Sie in diesemFall Ihr Fahrzeug so schnell als möglich von einem autorisiertenHYUNDAI-Händler prüfen.
(Fortsetzung)
Wenn die Warnleuchte nach ca. 3Sekunden nicht erlischt, könnteeine Störung des ABS-Systemsvorliegen. Lassen Sie in diesem
Fall Ihr Fahrzeug so schnell alsmöglich von einem autorisierten HYUNDAI-Händler prüfen.

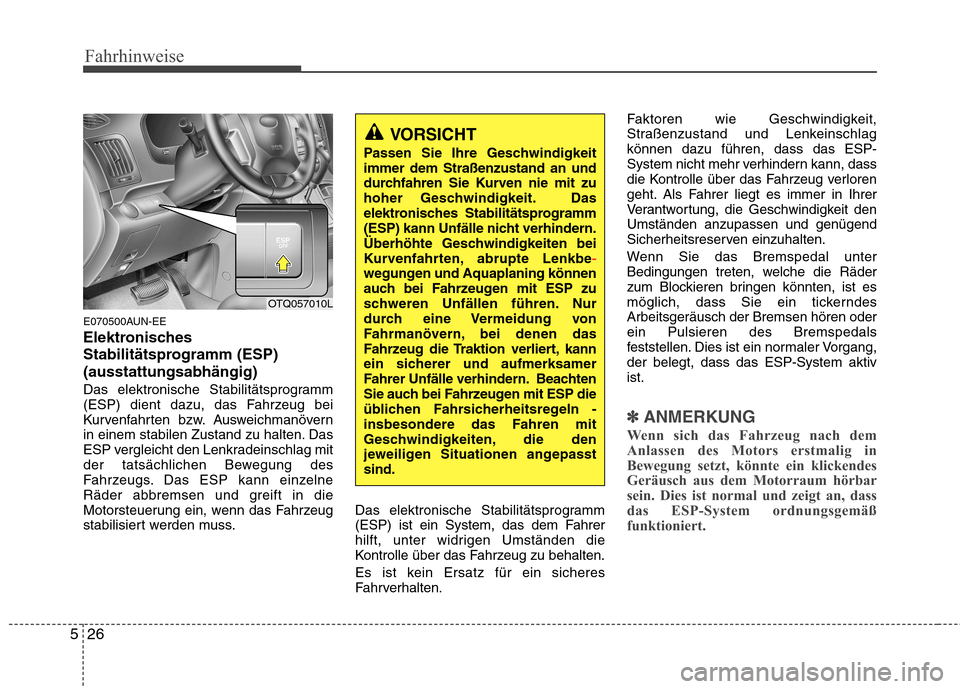

Fahrhinweise
26
5
E070500AUN-EE
Elektronisches
Stabilitätsprogramm (ESP)(ausstattungsabhängig)
Das elektronische Stabilitätsprogramm
(ESP) dient dazu, das Fahrzeug bei
Kurvenfahrten bzw. Ausweichmanövern
in einem stabilen Zustand zu halten. Das
ESP vergleicht den Lenkradeinschlag mit
der tatsächlichen Bewegung des
Fahrzeugs. Das ESP kann einzelne
Räder abbremsen und greift in die
Motorsteuerung ein, wenn das Fahrzeug
stabilisiert werden muss. Das elektronische Stabilitätsprogramm
(ESP) ist ein System, das dem Fahrer
hilft, unter widrigen Umständen die
Kontrolle über das Fahrzeug zu behalten.
Es ist kein Ersatz für ein sicheres
Fahrverhalten.Faktoren wie Geschwindigkeit,
Straßenzustand und Lenkeinschlagkönnen dazu führen, dass das ESP-
System nicht mehr verhindern kann, dass
die Kontrolle über das Fahrzeug verloren
geht. Als Fahrer liegt es immer in Ihrer
Verantwortung, die Geschwindigkeit denUmständen anzupassen und genügend
Sicherheitsreserven einzuhalten.
Wenn Sie das Bremspedal unter
Bedingungen treten, welche die Räder
zum Blockieren bringen könnten, ist es
möglich, dass Sie ein tickerndesArbeitsgeräusch der Bremsen hören oderein Pulsieren des Bremspedals
feststellen. Dies ist ein normaler Vorgang,der belegt, dass das ESP-System aktivist.
✽✽
ANMERKUNG
Wenn sich das Fahrzeug nach dem
Anlassen des Motors erstmalig in
Bewegung setzt, könnte ein klickendes
Geräusch aus dem Motorraum hörbar
sein. Dies ist normal und zeigt an, dass
das ESP-System ordnungsgemäß
funktioniert.
VORSICHT
Passen Sie Ihre Geschwindigkeit immer dem Straßenzustand an und
durchfahren Sie Kurven nie mit zu
hoher Geschwindigkeit. Das
elektronisches Stabilitätsprogramm
(ESP) kann Unfälle nicht verhindern.
Überhöhte Geschwindigkeiten bei
Kurvenfahrten, abrupte Lenkbe
-wegungen und Aquaplaning können
auch bei Fahrzeugen mit ESP zu
schweren Unfällen führen. Nur
durch eine Vermeidung von
Fahrmanövern, bei denen das
Fahrzeug die Traktion verliert, kann
ein sicherer und aufmerksamer
Fahrer Unfälle verhindern. Beachten
Sie auch bei Fahrzeugen mit ESP die
üblichen Fahrsicherheitsregeln -
insbesondere das F ahren mit
Geschwindigkeiten, die den
jeweiligen Situationen angepasstsind.
OTQ057010L

527

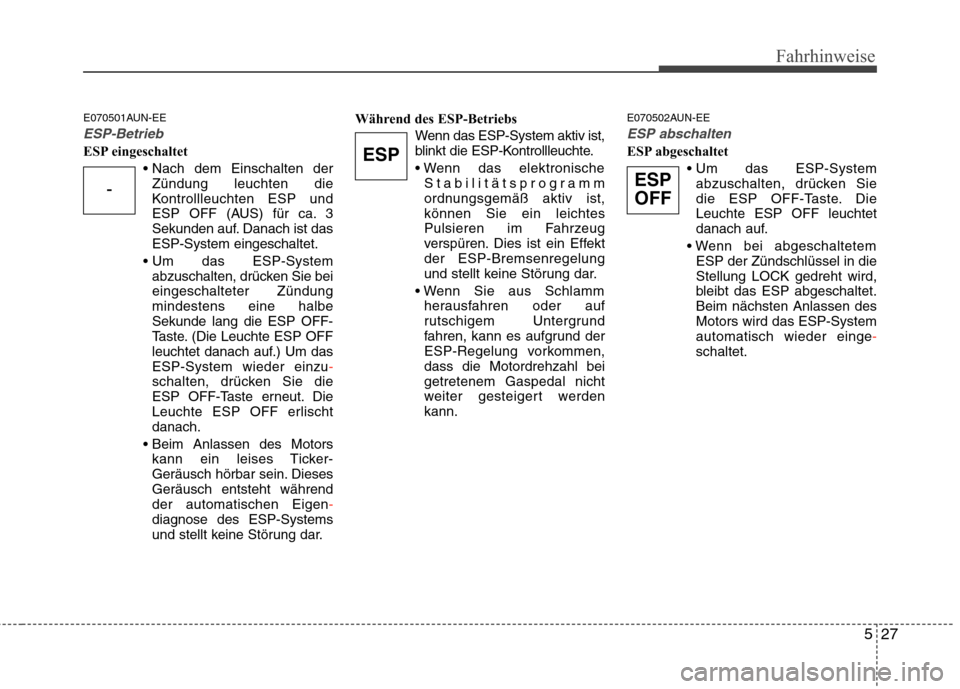

Fahrhinweise
E070501AUN-EE
ESP-Betrieb
ESP eingeschaltetZündung leuchten die
Kontrollleuchten ESP und
ESP OFF (AUS) für ca. 3
Sekunden auf. Danach ist dasESP-System eingeschaltet.
abzuschalten, drücken Sie beieingeschalteter Zündungmindestens eine halbeSekunde lang die ESP OFF-
Taste. (Die Leuchte ESP OFF
leuchtet danach auf.) Um dasESP-System wieder einzu
-schalten, drücken Sie die
ESP OFF-Taste erneut. Die
Leuchte ESP OFF erlischtdanach.
kann ein leises Ticker-
Geräusch hörbar sein. DiesesGeräusch entsteht währendder automatischen Eigen
-diagnose des ESP-Systems
und stellt keine Störung dar. Während des ESP-Betriebs
Wenn das ESP-System aktiv ist,
blinkt die ESP-Kontrollleuchte.
Stabilitätsprogramm
ordnungsgemäß aktiv ist,können Sie ein leichtes
Pulsieren im Fahrzeug
verspüren. Dies ist ein Effektder ESP-Bremsenregelung
und stellt keine Störung dar.
herausfahren oder auf
rutschigem Untergrund
fahren, kann es aufgrund der
ESP-Regelung vorkommen,dass die Motordrehzahl beigetretenem Gaspedal nicht
weiter gesteigert werdenkann. E070502AUN-EE
ESP abschalten
ESP abgeschaltet
abzuschalten, drücken Sie
die ESP OFF-Taste. DieLeuchte ESP OFF leuchtet
danach auf.
ESP der Zündschlüssel in dieStellung LOCK gedreht wird,
bleibt das ESP abgeschaltet.Beim nächsten Anlassen desMotors wird das ESP-Systemautomatisch wieder einge
-schaltet.
-
ESP
ESP
OFF

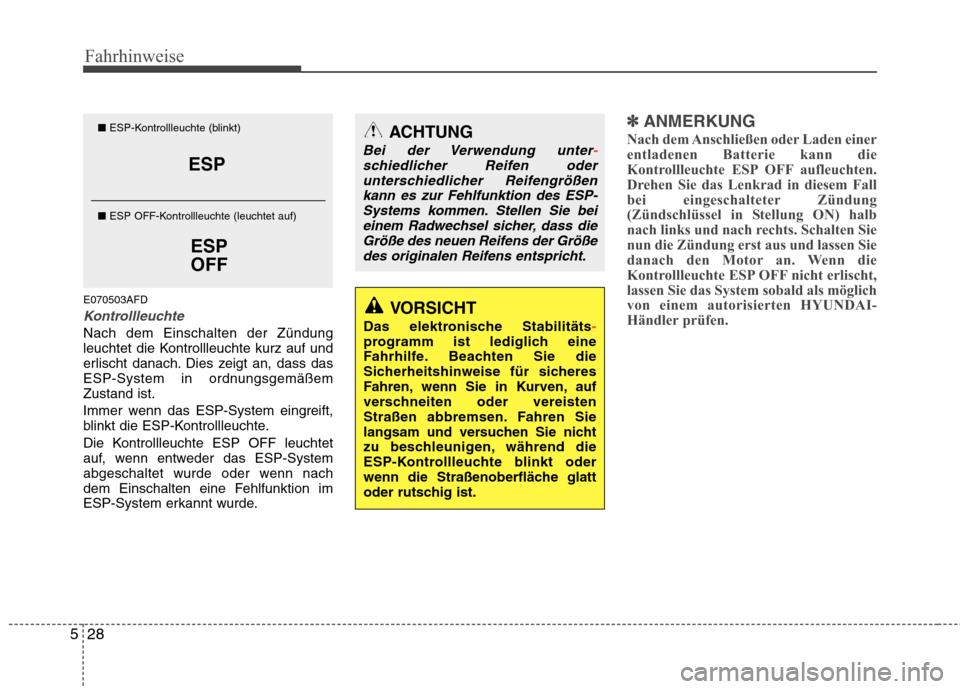

Fahrhinweise
28
5
E070503AFD
Kontrollleuchte
Nach dem Einschalten der Zündung
leuchtet die Kontrollleuchte kurz auf und
erlischt danach. Dies zeigt an, dass das
ESP-System in ordnungsgemäßemZustand ist.
Immer wenn das ESP-System eingreift,
blinkt die ESP-Kontrollleuchte.
Die Kontrollleuchte ESP OFF leuchtet
auf, wenn entweder das ESP-System
abgeschaltet wurde oder wenn nach
dem Einschalten eine Fehlfunktion im
ESP-System erkannt wurde.
✽✽
ANMERKUNG
Nach dem Anschließen oder Laden einer
entladenen Batterie kann die
Kontrollleuchte ESP OFF aufleuchten.
Drehen Sie das Lenkrad in diesem Fall
bei eingeschalteter Zündung
(Zündschlüssel in Stellung ON) halb
nach links und nach rechts. Schalten Sie
nun die Zündung erst aus und lassen Sie
danach den Motor an. Wenn die
Kontrollleuchte ESP OFF nicht erlischt,
lassen Sie das System sobald als möglich
von einem autorisierten HYUNDAI-
Händler prüfen.
ESP
ESPOFF
■
ESP-Kontrollleuchte (blinkt)
■ ESP OFF-Kontrollleuchte (leuchtet auf)
ACHTUNG
Bei der Verwendung unter-schiedlicher Reifen oder
unterschiedlicher Reifengrößen
kann es zur Fehlfunktion des ESP-Systems kommen. Stellen Sie bei einem Radwechsel sicher, dass dieGröße des neuen Reifens der Größe
des originalen Reifens entspricht.
VORSICHT
Das elektronische Stabilitäts
-programm ist lediglich eine
Fahrhilfe. Beachten Sie die
Sicherheitshinweise für sicheres
Fahren, wenn Sie in Kurven, auf
verschneiten oder vereisten
Straßen abbremsen. Fahren Sie
langsam und versuchen Sie nicht
zu beschleunigen, während die
ESP-Kontrollleuchte blinkt oder
wenn die Straßenoberfläche glatt
oder rutschig ist.

529

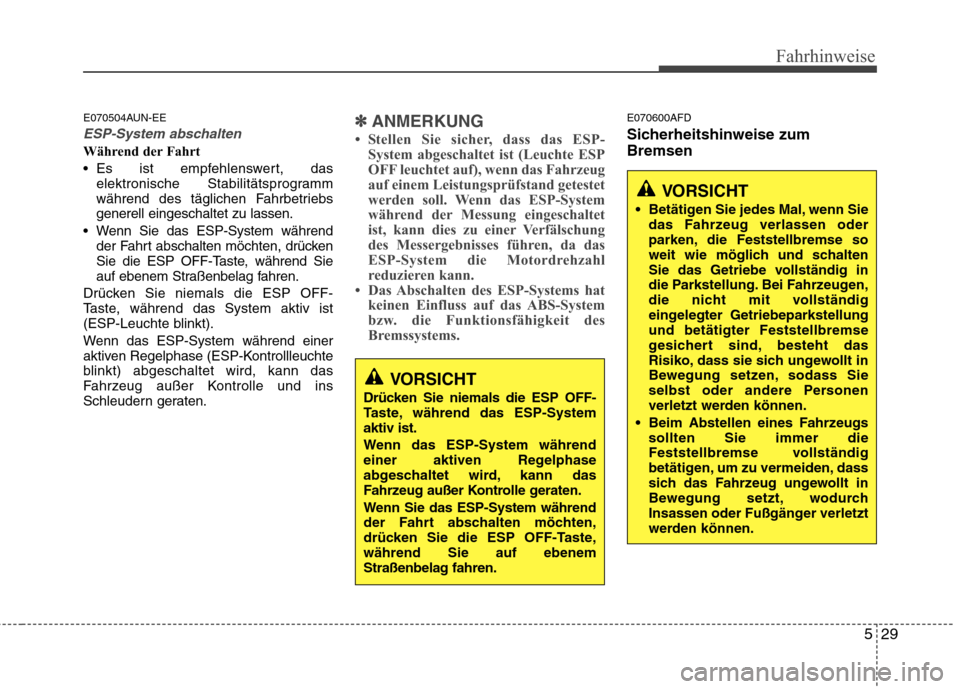

Fahrhinweise
E070504AUN-EE
ESP-System abschalten
Während der Fahrt
Es ist empfehlenswert, daselektronische Stabilitätsprogramm
während des täglichen Fahrbetriebsgenerell eingeschaltet zu lassen.
Wenn Sie das ESP-System während der Fahrt abschalten möchten, drücken
Sie die ESP OFF-Taste, während Sie
auf ebenem Straßenbelag fahren.
Drücken Sie niemals die ESP OFF-
Taste, während das System aktiv ist
(ESP-Leuchte blinkt).
Wenn das ESP-System während einer
aktiven Regelphase (ESP-Kontrollleuchte
blinkt) abgeschaltet wird, kann das
Fahrzeug außer Kontrolle und ins
Schleudern geraten.
✽✽ ANMERKUNG
 Stellen Sie sicher, dass das ESP- System abgeschaltet ist (Leuchte ESP
OFF leuchtet auf), wenn das Fahrzeug
auf einem Leistungsprüfstand getestet
werden soll. Wenn das ESP-System
während der Messung eingeschaltet
ist, kann dies zu einer Verfälschung
des Messergebnisses führen, da das
ESP-System die Motordrehzahl
reduzieren kann.
 Das Abschalten des ESP-Systems hat keinen Einfluss auf das ABS-System
bzw. die Funktionsfähigkeit des
Bremssystems. E070600AFD
Sicherheitshinweise zum Bremsen
VORSICHT
Drücken Sie niemals die ESP OFF-
Taste, während das ESP-Systemaktiv ist.
Wenn das ESP-System während
einer aktiven Regelphase
abgeschaltet wird, kann das
Fahrzeug außer Kontrolle geraten.
Wenn Sie das ESP-System während
der Fahrt abschalten möchten,
drücken Sie die ESP OFF-Taste,während Sie auf ebenem
Straßenbelag fahren.
VORSICHT
Betätigen Sie jedes Mal, wenn Sie das Fahrzeug verlassen oder
parken, die Feststellbremse so
weit wie möglich und schalten
Sie das Getriebe vollständig in
die Parkstellung. Bei Fahrzeugen,
die nicht mit vollständig
eingelegter Getriebeparkstellungund betätigter Feststellbremse
gesichert sind, besteht das
Risiko, dass sie sich ungewollt in
Bewegung setzen, sodass Sie
selbst oder andere Personen
verletzt werden können.
Beim Abstellen eines Fahrzeugs sollten Sie immer die
Feststellbremse vollständig
betätigen, um zu vermeiden, dass
sich das Fahrzeug ungewollt in
Bewegung setzt, wodurch
Insassen oder Fußgänger verletzt
werden können.

Fahrhinweise
30
5
Stellen Sie nach dem Parken sicher,
dass die Feststellbremse vollständig
gelöst ist und die Feststellbrems-
Kontrollleuchte nicht mehr leuchtet,
bevor Sie losfahren.
Die Bremsen können bei Wasserdurchfahrten und bei der
Fahrzeugwäsche nass werden. Nasse
Bremsen können gefährlich sein! Ihr
Fahrzeug kann nicht so schnell wie
üblich abgebremst werden. Bei nassen
Bremsen kann es vorkommen, dass
das Fahrzeug zu einer Seite zieht.
Um die Bremsen zu trocknen,
betätigen Sie leicht die Bremse, bis diereguläre Bremsleistung wiederhergestellt ist und achten Sie dabei
darauf, dass Sie die Kontrolle über das
Fahrzeug behalten. Wenn sich dieBremsleistung nicht wieder
normalisiert, stoppen Sie das
Fahrzeug sobald es sicher möglich ist
und rufen Sie einen autorisierten
HYUNDAI-Händler hinzu. Kuppeln Sie auf Gefällstrecken nicht
aus, um das Fahrzeug bergab rollen zu
lassen. Dies ist äußerst gefährlich.Lassen Sie immer einen Gang
eingelegt. Reduzieren Sie mit der
Bremse die Geschwindigkeit undschalten Sie danach in einen kleinerenGang, um die Bremsleistung des
Motors auszunutzen und eine
angepasste Geschwindigkeit zuhalten.
Lassen Sie Ihren Fuß nicht auf dem Bremspedal ruhen. Wenn Sie Ihren
Fuß auf dem Bremspedal ruhen
lassen, kann es zu gefährlichen
Situationen kommen, da sich die
Bremsen überhitzen können und dieBremsleistung nachlassen kann.
Außerdem führt dies zu einem
erhöhten Verschleiß der Bremsen.
Wenn ein Reifen während der Fahrt Luft verliert, bremsen Sie das
Fahrzeug leicht ab und halten Sie das
Fahrzeug beim Ausrollen in
Geradeausrichtung. Wenn die
Fahrzeuggeschwindigkeit ausreichend
reduziert wurde und es die Umstände
erlauben, fahren Sie an den
Straßenrand und halten Sie an einersicheren Stelle an. Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist,
lassen Sie Ihr Fahrzeug nicht vorwärts
kriechen. Um das Kriechen zu
verhindern, halten Sie das Bremspedalkräftig getreten, nachdem das
Fahrzeug zum Stillstand gekommenist.
Seien Sie beim Parken an Steigungen besonders vorsichtig. Betätigen Sie
kräftig die Feststellbremse und stellen
Sie bei einem Fahrzeug mit
Automatikgetriebe den Wählhebel in
die Stufe P oder schalten Sie bei
einem Fahrzeug mit Schaltgetriebe in
den ersten oder den Rückwärtsgang.
Wenn Ihr Fahrzeug auf einer
Gefällstrecke steht, schlagen Sie dieRäder zur Bordsteinkante hin ein, um
ein Wegrollen des Fahrzeugs zu
verhindern. Wenn Ihr Fahrzeug aneiner Steigung steht, schlagen Sie die
Vorderräder so ein, dass sie von der
Bordsteinkante weg zeigen, um ein
Wegrollen des Fahrzeugs zu
verhindern. Wenn keine Bordstein-
kante vorhanden ist oder wenn das
Wegrollen des Fahrzeug aus anderen
Gründen verhindert werden muss,
blockieren Sie die Räder.

531
Fahrhinweise

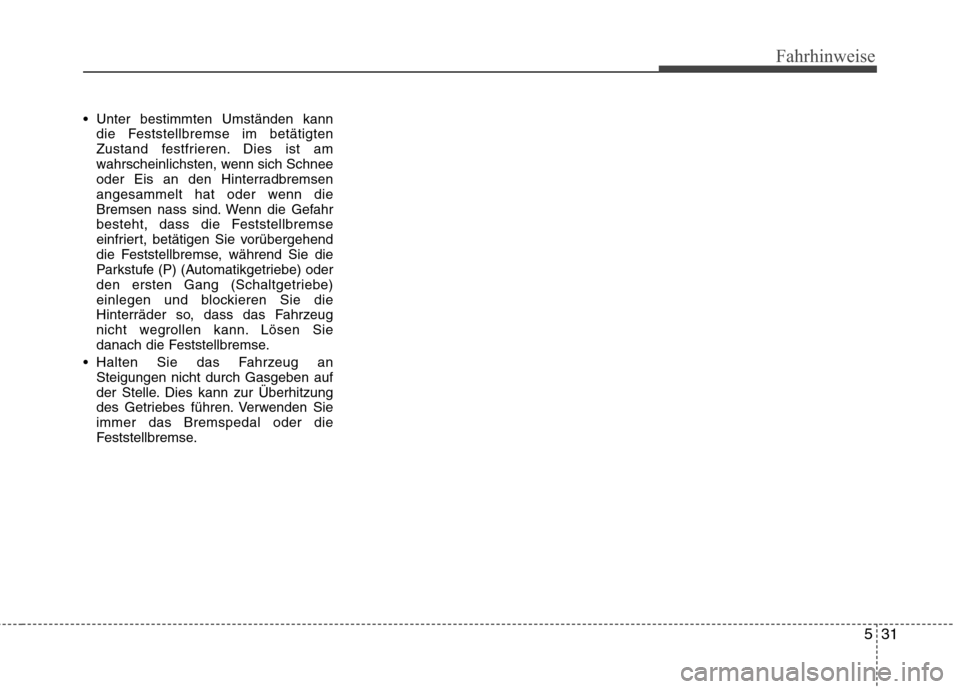

Unter bestimmten Umständen kanndie Feststellbremse im betätigten
Zustand festfrieren. Dies ist am
wahrscheinlichsten, wenn sich Schnee
oder Eis an den Hinterradbremsen
angesammelt hat oder wenn die
Bremsen nass sind. Wenn die Gefahr
besteht, dass die Feststellbremse
einfriert, betätigen Sie vorübergehend
die Feststellbremse, während Sie die
Parkstufe (P) (Automatikgetriebe) oder
den ersten Gang (Schaltgetriebe)
einlegen und blockieren Sie die
Hinterräder so, dass das Fahrzeug
nicht wegrollen kann. Lösen Sie
danach die Feststellbremse.
Halten Sie das Fahrzeug an Steigungen nicht durch Gasgeben auf
der Stelle. Dies kann zur Überhitzung
des Getriebes führen. Verwenden Sieimmer das Bremspedal oder die
Feststellbremse.
