2010 Alfa Romeo Giulietta Návod k použití a údržbě (in Czech)

56
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Sklopení elektrického zrcátka
(pro příslušné modely/trhy)
Zrcátko se sklopí tlačítkem C-obr. 31. Opětným stiskem tlačítka jej
vrátíte do jízdní polohy.
Ruční sklopení zrcátka – obr. 32
V případě potřeby lze zrcátko sklopit ručně z polohy 1 do polohy 2.
UPOZORNĚNÍ Během jízdy se zrcátka musejí nacházet v poloze 1.
Nastavení zrcátka
Zrcátka se smějí nastavovat/sklápět pouze s klíčkem zapalování
na poloze MAR.
Ovládačem A-obr. 31 zvolte požadované zrcátko:
❍ovladač v poloze 1: volba levého zrcátka;
❍ovladač v poloze 2: volba pravého zrcátka.
Nastavení polohy zrcátka: stiskem tlačítka B v požadovaném smě-
ru nastavení podle šipek na tlačítku.
UPOZORNĚNÍ Po nastavení zrcátek otočte ovládač A do polohy 0,
aby se předešlo nevyžádanému ovládání.
obr. 31A0K0066mobr. 32A0K0052m
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Vnější zpětné zrcátko u řidiče je zakřivené, a proto
mírně zkresluje vnímání vzdálenosti.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 56

57
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
KLIMATIZACE
BOČNÍ VÝDECHY VZDUCHU obr. 33
A – Nastavitelné boční výdechy vzduchu:
❍ovládačem B nastavíte výdech do požadované polohy;
❍otáčejte kolečkem doleva C pro úpravu vzduchu.
D – Pevný boční výdech vzduchu.
obr. 33A0K0103m
PROSTŘEDNÍ VÝDECHY VZDUCHU
Ovládačem A-obr. 34 nastavíte výdechy do požadované polohy.
B Otočte koly dolů nastavit proudění vzduchu.
obr. 34A0K0104m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 57

58
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
HORNÍ VÝDECHY VZDUCHU obr. 35
A – Horní nastavitelné výdechy vzduchu. Otočte se vpravo kola B
nastavit proudění vzduchu.
C – Pevný horní vývod vzduchu.
obr. 36A0K0106mobr. 35A0K0105m
ZADNÍ VÝDECH VZDUCHU obr. 36
(pro příslušné modely/trhy)
Ovládačem A nastavíte výdech do požadované polohy.
Rotáčením kolečka B doprava nastavíte průtočné množství vzduchu:
●= Zcela zavřený výdech
= Zcela otevřený výdech
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 58

59
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH

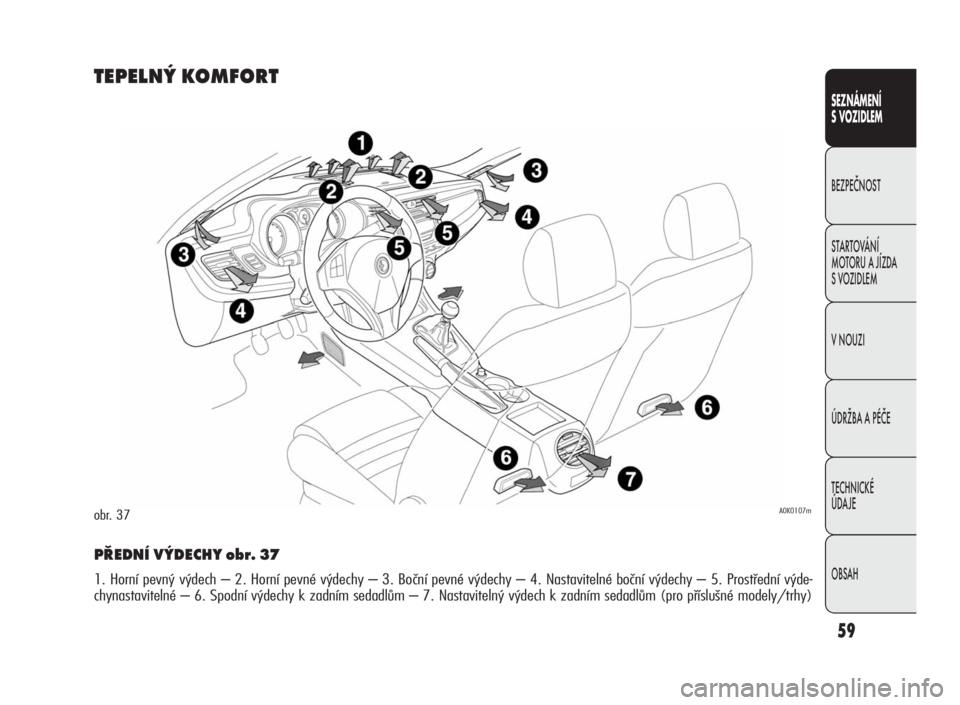

PŘEDNÍ VÝDECHY obr. 37
1. Horní pevný výdech – 2. Horní pevné výdechy – 3. Boční pevné výdechy – 4. Nastavitelné boční výdechy – 5. Prostřední výde-
chynastavitelné – 6. Spodní výdechy k zadním sedadlům – 7. Nastavitelný výdech k zadním sedadlům (pro příslušné modely/trhy)
A0K0107mobr. 37
TEPELNÝ KOMFORT
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 59

60
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
MANUÁLNÍ KLIMATIZACE
OVLADAČE obr. 38
A otočný nastavovací ovládač teploty vzduchu:
❍modré pole = studený vzduch
❍červené pole = teplý vzduch
B tlačítko zapínání/vypínání kompresoru klimatizace;
C otočný ovladač zapnutí/nastavení ventilátoru:
❍0 = vypnutý ventilátor
❍1-2-3-4-5-6 = rychlosti otáčení ventilátoruD tlačítko zapnutí/vypnutí vyhřívání zadního okna;
E otočný ovladač rozvodu vzduchu:
❍možnost volby typu regulace
❍rychlé odmlžení čelního a bočních oken
F tlačítko zapnutí/vypnutí recirkulace vzduchu
obr. 38A0K0055m
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 60

61
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
KLIMATIZACE (chlazení)
Jak spustit chlazení:
❍otočte ovladač A na modré pole;
❍stiskněte tlačítko F pro zapnutí recirkulace vzduchu v kabině
(kruhový LED okolo tlačítka svítí);
❍otočte ovládač E do polohyr;
❍stiskněte tlačítko B, kterým spustíte klimatizace a otočte ovlá-
dač C na 1 (1. rychlost); k rychlejšímu účinku otočte ovládač
C na 6 (max. rychlost ventilátoru).
Nastavení chlazení
❍zvýšení teploty: otočte ovládač A doprava;
❍stiskněte tlačítko F, chcete-li vypnout recirkulaci vzduchu v ka-
bině (kruhový LED okolo tlačítka nesvítí);
❍otočením ovladače C snižíte rychlost ventilátoru.
VYHŘÁTÍ KABINY
Pro dosažení rychlého vyhřátí postupujte takto:
❍otočte ovladač A na červené pole;
❍stiskněte tlačítko F, chcete-li zapnout recirkulaci vzduchu
v kabině;
❍otočte ovládač E do polohys;
❍otočte ovládač C na 6 (max. rychlost ventilátoru).
Příslušnými ovládači nastavte požadovaný klimatický komfort v ka-
bině a stiskněte tlačítko F pro vypnutí recirkulace vzduchu v kabi-
ně (kruhový LED okolo tlačítka nesvítí), aby se nezamžila skla.
UPOZORNĚNÍ Pokud je motor studený, je potřebné pro rychlé vy-
topení kabiny několik minut počkat.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 61

62
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
AUTOMATICKÉ ODMLŽENÍ/ODMRAZENÍ
(funcke MAX-DEF)
Tato funkce zapíná automatické odmlžení/odmrazení předních
oken (čelního a bočních skel), vyhřívaných trysek a vyhřívaných
vnějších zpětných zrcátek.
Chcete-li tuto funkci zapnout, otočte ovládač E na symbol „Def-
rosting“ (odmrazování) představovaný znakem
-. Ručně ovlá-
daná klimatizace se samočinně přepne takto:
❍symbol odmrazování-se zbarví z červené na oranžovou
(na znamení, že funkce je aktivní);
❍vyhřívané zadní okno (a všechna odmrazovací zařízení ve vo-
zidle) se aktivují. Kruhový LED na tlačítku
(svítí dál
a signalizuje, že funkce byla aktivována;
❍průtočné množství vzduchu se přepne na nejvyšší rychlost ven-
tilátoru (6);
❍pokud byla recirkulace vzduchu vypnutá, zapne se (kruhový
LED na tlačítku nesvítí);
❍směšování vzduchu se nastaví na „max. teplotu“;
❍zapne se přídavné elektrické topení (pro příslušné modely/
trhy);
❍zapne se kompresor (příslušný kruhový LED svítí a potvrzuje,
že funkce AC je aktivní).
Ochrana před zamlžením skel
Klimatizace je velmi užitečná pro rychlé odmlžení skel při vysoké
vlhkosti vzduchu.
Při silné vlhkosti a/nebo dešti a/nebo při velkých teplotních roz-
dílech mezi vnitřkem a vnějškem kabiny je nutno přijmout násle-
dující opatření proti zamlžení skel:
❍otočte ovladač A na červené pole;
❍stiskněte tlačítko F, chcete-li vypnout recirkulaci vzduchu v ka-
bině (kruhový LED na tlačítku nesvítí);
❍otočte ovladač E na-; pokud se skla nezamlžují, přetočte jej
na
u(B-obr. 38a);
❍otočteovládačCna2.rychlost.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 62

63
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
ODMLŽENÍ/ODMRAZENÍ
ZADNÍHO VYHŘÍVANÉHO OKNA
Stiskněte tlačítko D ((), kterým funkce zapnete/vypnete. Funk-
ce je časově omezena, automaticky bude vypnuta za 20 minut.
U příslušných verzí se stiskem tlačítka
(zapne také odmlžová-
ní/odmrazování vnějších zpětných zrcátek, čelního vyhřívaného
skla (pro příslušné modely/trhy) a vyhřívaných trysek (pro příslušné
modely/trhy).
UPOZORNĚNÍ Nepolepujte vyhřívací odpory instalované z vnitřní
strany zadního okna žádnými nálepkami. Mohly by se poškodit.
RECIRKULACE VZDUCHU V KABINĚ
Stiskněte tlačítko F (v) tak, aby se kontrolka LED kolem tla-
čítka rozsvítila. Doporučujeme zapnout recirkulaci vzduchu v ka-
bině při stání v koloně nebo v tunelu, aby se zabránilo přívodu zne-
čištěného vzduchu zvenku.
V každém případě nenechávejte recirkulaci dlouho v provozu, zvlášť
pokud ve vozidle cestuje více osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu vzduchu
na požadované podmínky podle nastavení soustavy („topení“ ne-
bo „chlazení“). V každém případě se nedoporučuje zapínat recir-
kulaci v deštivých/chladných dnech, protože by se zvyšovalo za-
mlžení skel.
VOLBA ROZVODU VZDUCHU
Otočte ovládač manuální volby E-obr. 38 jednoho ze 4 možných
režimů rozvodu vzduchu v kabině:
xProud vzduchu do výdechů k čelnímu sklu a předním boč-
ním oknům pro odmlžení/odzmrazení skel.
sProud vzduchu do výdechů k nohám předních/zadních ces-
tujících. Tento rozvod vzduchu umožňuje rychle kabinu vyhřát.
yRozdělení vzduchového proudu mezi přední/zadní výdechy
a prostřední a boční výdechy v palubní desce pro odmlže-
ní/odmrazení čelního okna a předních bočních oken.
rVýstup vzduchu z prostředních/bočních výdechů v palubní
desce (k trupu cestujícího).
