2010 Alfa Romeo Giulietta Návod k použití a údržbě (in Czech)

POUŽITÍ A ÚDRŽBA
ČESKÁ
Alfa Services
Cop Alfa Giulietta CZ:Alfa 159 cop. LUM ITA 21-01-2010 9:40 Pagina 1

Vážený zákazníku,
blahopřejeme Vám a děkujeme, že jste si vybral právě značku Alfa Romeo.
Sestavili jsme tento návod k použití tak, abyste Vám umožnil plně využívat kvality tohoto vozidla.
Doporučujeme vám, abyste jej podrobně pročetli dříve, než usednete poprvé za volant.
Jsou v něm uvedeny důležité informace, rady a upozornění ohledně používání vozidla, jež vám pomohou využívat beze zbytku všech-
ny technické přednosti vaší Alfa Romeo.
Seznámíte se se speciálními charakteristikami a opatřeními, naleznete v něm i základní informace o okamžité a dlouhodobé péči a údrž-
bě vašeho vozu Alfa Romeo, jakož i o bezpečnosti jízdy a provozu.
Doporučujeme Vám, abyste si pozorně přečetli také upozornění a pokyny označené symboly:
bezpečnost osob;
pro ochranu vozidla;
pro ochranu životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Alfa Romeo nabízí svým zákazníkům:
– Záruční list s lhůtami a podmínkami platnosti záruky
– přehled doplňkových služeb vyhrazených pro zákazníky značky Alfa Romeo.
Jsme si jisti, že díky těmto nástrojům ještě více oceníte jak své nové vozidlo, tak i pracovníky značkových servisů Alfa Romeo.
Hezké čtení a šťastnou cestu!
V této uživatelské příručce jsou popsány všechny verze Alfa Giulietta, stačí proto číst pouze informace
týkající se provedení, pohonu a verze vozidla, které jste si koupili.
Údaje jsou v této publikaci uvedeny pro informaci. Skupina Fiat Group Automobiles je oprávněna modely
popsané v této publikaci kdykoli upravit z důvodů technické či obchodní povahy.
Další informace získáte u autorizovaného servisu Alfa Romeo.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 1

ČERPÁNÍ PALIVA
Zážehové motory: do vozidla čerpejte vyhradně bez-
olovnatý benzín s oktanovým číslem (RON) nejméně 95.
Vznětové motory: Do vozidla čerpejte výhradně motorovou
naftu podle evropské normy EN 590. Používáním jiných produktů
nebo směsí se může nenapravitelně poškodit motor a tím může
pozbýt platnost záruka na vozidlo.
SPOUŠTĚNÍ MOTORU
Zážehové motory: zkontrolujte, zda je parkovací brz-
da zatažená; řadicí páku přestavte na neutrál, sešlápně-
te na doraz spojkový pedál bez sešlápnutí pedálu akcele-
race, otočte klíčkem zapalování na AVV a uvolněte jej,
jakmile motor naskočí.
Vznětové motory: otočte klíček ve spínací skříňce zapalování
na MAR a počkejte, až zhasnou kontrolky
Yam;otočteklí-
ček zapalování na AVV a uvolněte jej, jakmile motor naskočí.
ZAPARKOVÁNÍ VOZIDLA
V BLÍZKOSTI HOŘLAVÝCH LÁTEK
Provozem motoru se katalyzátor zahřívá na velmi vysoké
teploty. Proto neparkujte s vozidlem na trávě, suchém listí,
jehličí nebo jiném hořlavém materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno
soustavou, která průběžně diagnostikuje komponenty ovliv-
ňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže zamýšlíte dokoupit do vozidla zařízení, jež vyža-
dují elektrické napájení, (a představují nebezpečí postup-
ného vybití akumulátoru), vyhledejte autorizovaný servis
Alfa Romeo, kde vyhodnotí celkový odběr el. proudu a pro-
věří, zda elektrická soustava vozidla snese další požado-
vanou zátěž.
CODE CARD(pro příslušné modely/trhy)
Uchovávejte kartu na bezpečném místě mimo vozidlo.
Doporučujeme, abyste měli elektronický kód uvedený na
CODE card trvale u sebe pro případ, že bude nutno mo-
tor nastartovat nouzově.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování vý-
konnosti vozidla, bezpečnostních vlastností a nízké pro-
vozní náklady s ohledem na ochranu životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ…
…naleznete důležité informace, rady a upozornění ohled-
ně správného používání, bezpečné jízdy a dlouhodobé
životnosti vašeho vozidla. Zvláštní pozornost věnujte sym-
bolům
"(bezpečnost osob),#(ochrana životního pro-
středí),
â(ochrana vozidla).
ČTĚTE V KAŽDÉM PŘÍPADĚ!
K

001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 2

3
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
SEZNÁMENÍ S VOZIDLEM
1. Pevný výdech pro rozvádění vzduchu k bočním oknům – 2. Nastavitelný výdech vzduchu – 3. Pákový ovládač vnějšího osvětlení vozidla
4. Přístrojová deska – 5. Pákový ovládač stíračů čelního/zadního okna a jednotky Trip computer – 6. Horní nastavitelné výdechy – 7. Displej
rádiového navigačního zařízení
(pro příslušné modely/trhy)– 8. Výstražná světla – 9. Čelní airbag na straně předního spolucestujícího
10. Odkládací přihrádka – 11. Prostřední nastavitelné výdechy vzduchu – 12. Autorádio(pro příslušné modely/trhy)– 13. Ovláda-
če topení/ventilace/klimatizace – 14. Řadicí páka – 15. Systém „Alfa DNA“ – 16. Ovládací tlačítka: přední/zadní mlhová světla, systém
Start&Stop
(pro příslušné modely/trhy), zamykání/odemykání dveří, zapínání/vypínání světel AFS(pro příslušné modely/trhy)–17.Spí-
nací skříňka – 18. Čelní airbag řidiče – 19. Pákový ovládač funkce Cruise Control (tempomatu)(pro příslušné modely/trhy)– 20. Tlačít-
ka nastavování světlometů(pro příslušné modely/trhy)a zapínání Menu Set Up (nastavovací menu).
A0K0074mobr. 1
19.522.0cACAAUT O
MONOC
1
23
4
5
6 78
92
1
2019
18
171615
141312
1110 6
PALUBNÍ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 3

4
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

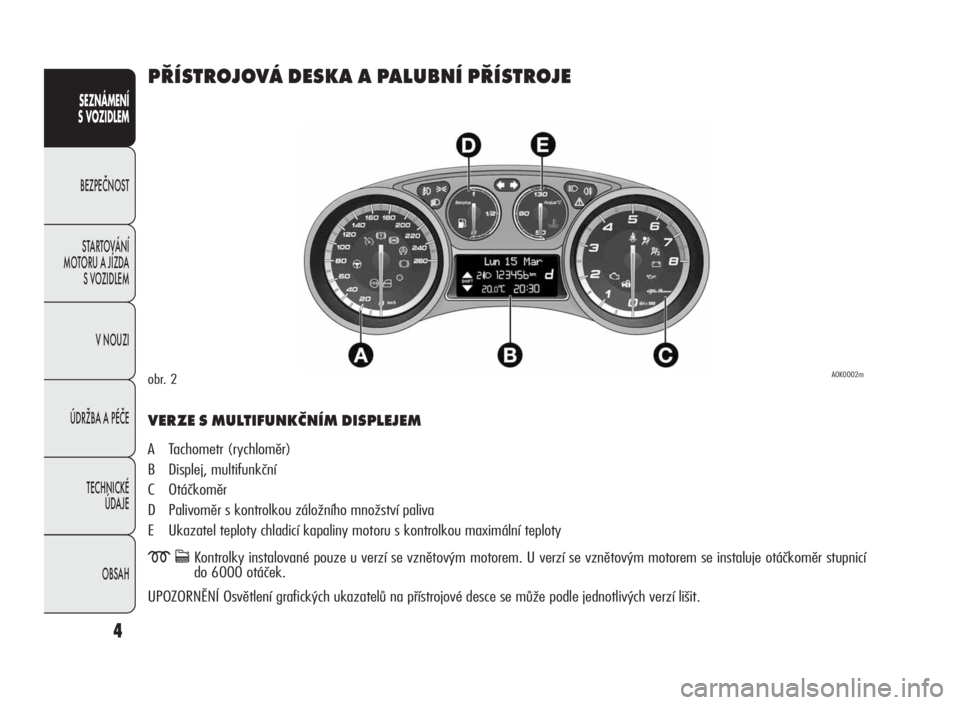

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
VERZE S MULTIFUNKČNÍM DISPLEJEM
A Tachometr (rychloměr)
B Displej, multifunkční
C Otáčkoměr
D Palivoměr s kontrolkou záložního množství paliva
E Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
mcKontrolky instalované pouze u verzí se vznětovým motorem. U verzí se vznětovým motorem se instaluje otáčkoměr stupnicí
do 6000 otáček.
UPOZORNĚNÍ Osvětlení grafických ukazatelů na přístrojové desce se může podle jednotlivých verzí lišit.
A0K0002mobr. 2
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 4

5
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
PROVEDENÍ S NASTAVITELNÝM MULTIFUNKČNÍM DISPLEJEM
A Tachometr (rychloměr)
B Nastavitelný multifunkční displej
C Otáčkoměr
D Palivoměr s kontrolkou záložního množství paliva
E Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální teploty
mcKontrolky instalované pouze u verzí se vznětovým motorem. U verzí se vznětovým motorem se instaluje otáčkoměr stupnicí
do 6000 otáček.
UPOZORNĚNÍ Osvětlení grafických ukazatelů na přístrojové desce se může podle jednotlivých verzí lišit.
A0K0001mobr. 3
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 5

6
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
RYCHLOMĚR (UKAZATEL RYCHLOSTI)
Ukazuje rychlost vozidla.
OTÁČKOMĚR
Ukazuje počet otáček motoru.
UKAZATEL HLADINY PALIVA
Ukazatel ukazuje množství paliva v nádrži.
0 – prázdná nádrž.
1 – plná nádrž
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži klesne asi na
8 – 10 litrů. Pak je nutno co nejrychleji palivo doplnit.
UKAZATEL TEPLOTY CHLADICÍ
KAPALINY MOTORU
Ukazatel ukazuje teplotu chladicí kapaliny motoru. Kontrolka se
rozsvítí při přehřátí chladicí kapaliny motoru. V takovém případě
vypněte motor a kontaktujte autorizovaný servis Alfa Romeo.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Obecná upozornění
Při rozsvícení kontrolky se na displeji zobrazí příslušné hlášení
a/nebo zazní zvuková výstraha, pokud to sdružený přístroj dovo-
luje. Jedná se o stručné preventivní signalizace, které se v žádném
případě nesmějí považovat za vyčerpávající a/nebo za alternativu
k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož
velmi pečlivé pročtení doporučujeme. Při každé signalizaci záva-
dy postupujte v každém případě podle pokynů uvedených v této
kapitole.
Nedostatečná hladina brzdové
kapaliny (červená)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí zhas-
nout. Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže hladina
brzdové kapaliny v nádržce klesne pod minimum účinkem případ-
né netěsnosti okruhu
Na displeji se zobrazí příslušné hlášení.
Zabrzděná parkovací brzda (červená)
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout. Kontrolka (nebo
symbol na displeji) se rozsvítí při zatažení parkovací brzdy. Po-
kud vozidlo jede, ozve se také příslušná zvuková výstraha.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy, zkontroluj-
te, zda není zatažená parkovací brzda.
x
001-130 Alfa Giulietta CZ 5ed 27-07-2010 9:19 Pagina 6

7
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDA JE
OBSAH
Závada systému ABS (žlutá)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Kontrolka (nebo symbol na displeji) se roz-
svítí, jakmile přestane být soustava účinná. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které poskytuje
ABS. Pokračujte opatrně v jízdě a co nejdříve vyhledejte autorizo-
vaný servis Alfa Romeo. Na displeji se zobrazí příslušné hlášení.>
Opotřebení brzdových destiček (žlutá)
(pro příslušné modely/trhy)
Kontrolka (nebo symbol na displeji) se rozsvítí při
nadměrném opotřebení brzdového obložení. V takovém
případě je nutno nechat obložení vyměnit, jakmile je to možné.
Na displeji se zobrazí příslušné hlášení.
UPOZORNĚNÍ Vozidlo je opatřeno snímači opotřebení obložení před-
ních brzd. Proto při jejich výměně nechejte zkontrolovat i obložení
zadních brzd.d
Závada EBD
Jakmile se při běžícím motoru současně rozsvítí kon-
trolky
x(červená) a>(žlutá), znamená to zá-
vadu nebo nefunkčnost systému EBD. V takovém pří-
padě může při prudkém zabrzdění dojít k předčas-
nému zablokování zadních kol a vybočení vozidla ze
směru jízdy. Pokračujte v jízdě s nejvyšší opatrností
do nejbližšího autorizovaného servisu Alfa Romeo
a nechejte soustavu zkontrolovat. Na displeji se zobrazí příslušné
hlášení.x
>
