2010 Alfa Romeo 159 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

197
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗB Λαμπτήρες τύπου μπαγιονέτας:για να αφαιρεθούν από το αντί-
στοιχο ντουί, πιέστε τον λαμπτήρα,
γυρίστε τον αριστερόστροφα και
στη συνέχεια, αφαιρέστε τον.
C Κυλινδρικοί λαμπτήρες:Για να
αφαιρεθούν, αποσυνδέστε τους
από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να
αφαιρεθεί ο λαμπτήρας αφαιρέστε
το κλιπ συγκράτησης από την αντί-
στοιχη βάση.
F Λαμπτήρες εκτόνωσης αερίου
(Bixenon).
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ. 24
Στο αυτοκίνητο υπάρχουν εγκατεστη-
μένοι διαφορετικοί τύποι λαμπτήρων:
A Γυάλινοι λαμπτήρες: τοποθετού-
νται στη θέση τους με πίεση. Για να
αφαιρεθούν πρέπει να τους τρα-
βήξετε.
A0E0117mεικ. 24
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 197

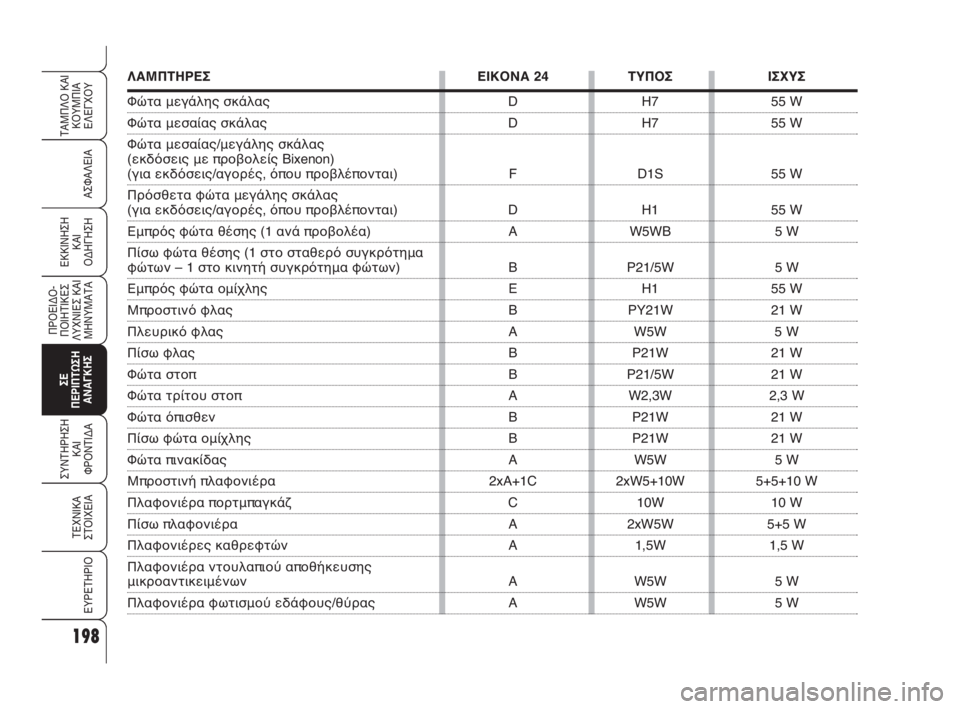

ΛΑΜΠΤΗΡΕΣ ΕΙΚΟΝΑ 24 ΤΥΠΟΣ ΙΣΧΥΣ
Φώτα μεγάλης σκάλας D H7 55 W
Φώτα μεσαίας σκάλας D H7 55 W
Φώτα μεσαίας/μεγάλης σκάλας
(εκδόσεις με προβολείς Bixenon)
(για εκδόσεις/αγορές, όπου προβλέπονται) F D1S 55 W
Πρόσθετα φώτα μεγάλης σκάλας
(για εκδόσεις/αγορές, όπου προβλέπονται) D H1 55 W
Εμπρός φώτα θέσης (1 ανά προβολέα) A W5WB 5 W
Πίσω φώτα θέσης (1 στο σταθερό συγκρότημα
φώτων – 1 στο κινητή συγκρότημα φώτων) B P21/5W 5 W
Εμπρός φώτα ομίχλης E H1 55 W
Μπροστινό φλας B PY21W 21 W
Πλευρικό φλας A W5W 5 W
Πίσω φλας B P21W 21 W
Φώτα στοπ B P21/5W 21 W
Φώτα τρίτου στοπ A W2,3W 2,3 W
Φώτα όπισθεν B P21W 21 W
Πίσω φώτα ομίχλης B P21W 21 W
Φώτα πινακίδας A W5W 5 W
Μπροστινή πλαφονιέρα 2xA+1C 2xW5+10W 5+5+10 W
Πλαφονιέρα πορτμπαγκάζ C 10W 10 W
Πίσω πλαφονιέρα A 2xW5W 5+5 W
Πλαφονιέρες καθρεφτών A 1,5W 1,5 W
Πλαφονιέρα ντουλαπιού αποθήκευσης
μικροαντικειμένων A W5W 5 W
Πλαφονιέρα φωτισμού εδάφους/θύρας A W5W 5 W
198
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 198

199
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ

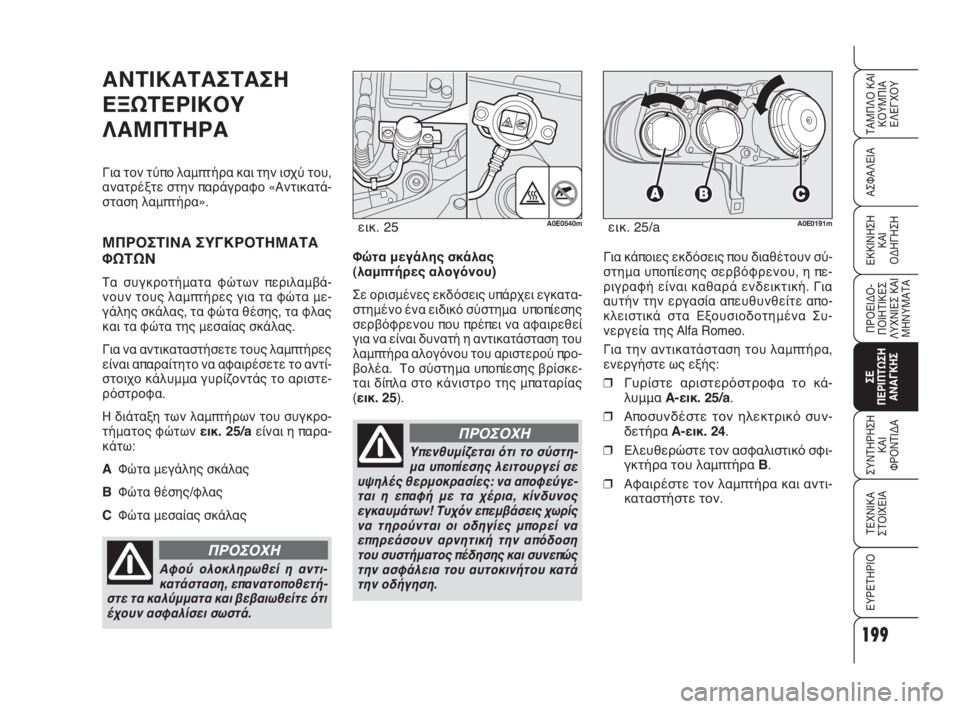

ΟΔΗΓΗΣΗΦώτα μεγάλης σκάλας
(λαμπτήρες αλογόνου)
Σε ορισμένες εκδόσεις υπάρχει εγκατα-
στημένο ένα ειδικό σύστημα υποπίεσης
σερβόφρενου που πρέπει να αφαιρεθεί
για να είναι δυνατή η αντικατάσταση του
λαμπτήρα αλογόνου του αριστερού προ-
βολέα. Το σύστημα υποπίεσης βρίσκε-
ται δίπλα στο κάνιστρο της μπαταρίας
(
εικ. 25).
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο λαμπτήρα και την ισχύ του,
ανατρέξτε στην παράγραφο «Αντικατά-
σταση λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΣΥΓΚΡΟΤΗΜΑΤΑ
ΦΩΤΩΝ
Τα συγκροτήματα φώτων περιλαμβά-
νουν τους λαμπτήρες για τα φώτα με-
γάλης σκάλας, τα φώτα θέσης, τα φλας
και τα φώτα της μεσαίας σκάλας.
Για να αντικαταστήσετε τους λαμπτήρες
είναι απαραίτητο να αφαιρέσετε το αντί-
στοιχο κάλυμμα γυρίζοντάς το αριστε-
ρόστροφα.
Η διάταξη των λαμπτήρων του συγκρο-
τήματος φώτων
εικ. 25/aείναι η παρα-
κάτω:
AΦώτα μεγάλης σκάλας
BΦώτα θέσης/φλας
CΦώτα μεσαίας σκάλας
A0E0191mεικ. 25/a
Αφού ολοκληρωθεί η αντι-
κατάσταση, επανατοποθετή-
στε τα καλύμματα και βεβαιωθείτε ότι
έχουν ασφαλίσει σωστά.
ΠΡΟΣΟΧΗ
Για κάποιες εκδόσεις που διαθέτουν σύ-
στημα υποπίεσης σερβόφρενου, η πε-
ριγραφή είναι καθαρά ενδεικτική. Για
αυτήν την εργασία απευθυνθείτε απο-
κλειστικά στα Εξουσιοδοτημένα Συ-
νεργεία της Alfa Romeo.
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κά-
λυμμα A-εικ. 25/a.
❒Αποσυνδέστε τον ηλεκτρικό συν-
δετήρα
A-εικ. 24.
❒Ελευθερώστε τον ασφαλιστικό σφι-
γκτήρα του λαμπτήρα
B.
❒Αφαιρέστε τον λαμπτήρα και αντι-
καταστήστε τον.Υπενθυμίζεται ότι το σύστη-
μα υποπίεσης λειτουργεί σε
υψηλές θερμοκρασίες: να αποφεύγε-
ται η επαφή με τα χέρια, κίνδυνος
εγκαυμάτων! Τυχόν επεμβάσεις χωρίς
να τηρούνται οι οδηγίες μπορεί να
επηρεάσουν αρνητική την απόδοση
του συστήματος πέδησης και συνεπώς
την ασφάλεια του αυτοκινήτου κατά
την οδήγηση.
ΠΡΟΣΟΧΗ
A0E0540mεικ. 25
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 199

Φώτα θέσης
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κά-
λυμμα B-εικ. 25.
❒Πιέστε το γλωσσίδι
A-εικ. 27, αφαι-
ρέστε τον λαμπτήρα και αντικατα-
στήστε τον.
❒Επανατοποθετήστε το ντουί και βε-
βαιωθείτε ότι έχει ασφαλίσει σωστά.
Βεβαιωθείτε για τη σωστή τοποθέ-
τηση του λαμπτήρα κοιτάζοντας τον
προβολέα από έξω.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.
200
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0193mεικ. 27A0E0194mεικ. 28
Μπροστινά φλας
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κάλυμ-
μα B-εικ. 25.
❒Γυρίστε αριστερόστροφα το ντουί
A-
εικ. 28, αφαιρέστε τον λαμπτήρα και
αντικαταστήστε τον.
❒Επανατοποθετήστε το ντουί και βε-
βαιωθείτε ότι έχει ασφαλίσει σωστά.
Βεβαιωθείτε για τη σωστή τοποθέ-
τηση του λαμπτήρα κοιτάζοντας τον
προβολέα από έξω.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.
A0E0223mεικ. 26
❒Τοποθετήστε τον καινούργιο λα-
μπτήρα και στη συνέχεια στερεώ-
στε τον ασφαλιστικό σφιγκτήρα του
λαμπτήρα
B-εικ. 26.
❒Επανασυνδέστε τον ηλεκτρικό συν-
δετήρα
A.
❒Επανατοποθετήστε σωστά το προ-
στατευτικό κάλυμμα.
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 200

201
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ

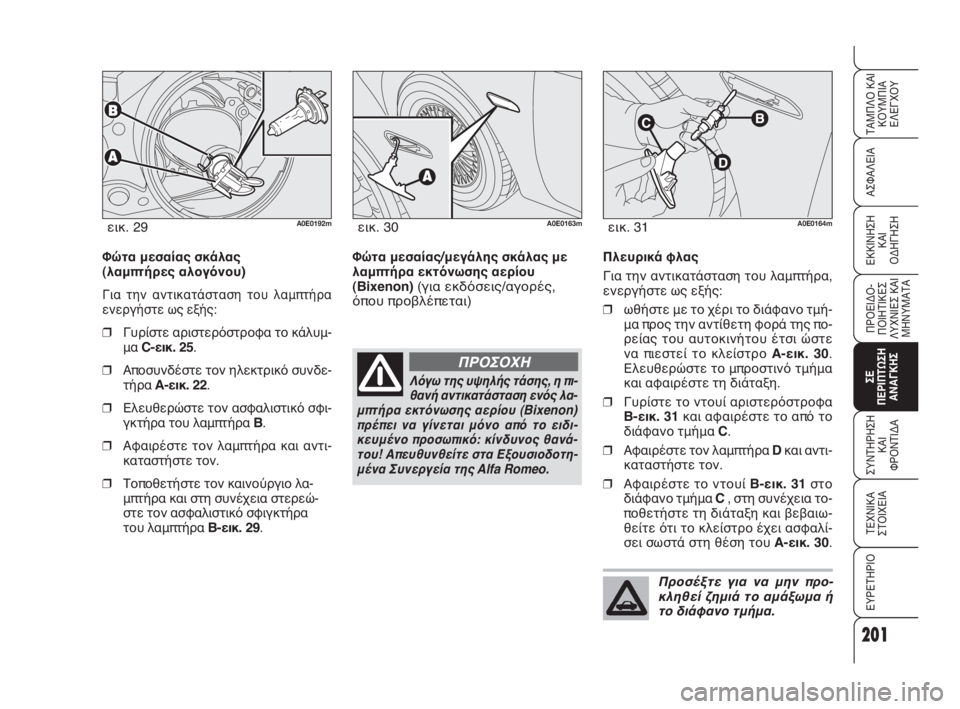

A0E0192mεικ. 29
Φώτα μεσαίας σκάλας
(λαμπτήρες αλογόνου)
Για την αντικατάσταση του λαμπτήρα
ενεργήστε ως εξής:
❒Γυρίστε αριστερόστροφα το κάλυμ-
μα C-εικ. 25.
❒Αποσυνδέστε τον ηλεκτρικό συνδε-
τήρα
A-εικ. 22.
❒Ελευθερώστε τον ασφαλιστικό σφι-
γκτήρα του λαμπτήρα
B.
❒Αφαιρέστε τον λαμπτήρα και αντι-
καταστήστε τον.
❒Τοποθετήστε τον καινούργιο λα-
μπτήρα και στη συνέχεια στερεώ-
στε τον ασφαλιστικό σφιγκτήρα
του λαμπτήρα
B-εικ. 29.
Πλευρικά φλας
Για την αντικατάσταση του λαμπτήρα,
ενεργήστε ως εξής:
❒ωθήστε με το χέρι το διάφανο τμή-
μα προς την αντίθετη φορά της πο-
ρείας του αυτοκινήτου έτσι ώστε
να πιεστεί το κλείστρο
A-εικ. 30.
Ελευθερώστε το μπροστινό τμήμα
και αφαιρέστε τη διάταξη.
❒Γυρίστε το ντουί αριστερόστροφα
B-εικ. 31και αφαιρέστε το από το
διάφανο τμήμα C.
❒Αφαιρέστε τον λαμπτήρα
Dκαι αντι-
καταστήστε τον.
❒Αφαιρέστε το ντουί
B-εικ. 31στο
διάφανο τμήμα C, στη συνέχεια το-
ποθετήστε τη διάταξη και βεβαιω-
θείτε ότι το κλείστρο έχει ασφαλί-
σει σωστά στη θέση του
A-εικ. 30.
A0E0163mεικ. 30A0E0164mεικ. 31
Προσέξτε για να μην προ-
κληθεί ζημιά το αμάξωμα ή
το διάφανο τμήμα.
Λόγω της υψηλής τάσης, η πι-
θανή αντικατάσταση ενός λα-
μπτήρα εκτόνωσης αερίου (Bixenon)
πρέπει να γίνεται μόνο από το ειδι-
κευμένο προσωπικό: κίνδυνος θανά-
του! Απευθυνθείτε στα Εξουσιοδοτη-
μένα Συνεργεία της Alfa Romeo.
ΠΡΟΣΟΧΗ
Φώτα μεσαίας/μεγάλης σκάλας με
λαμπτήρα εκτόνωσης αερίου
(Bixenon) (για εκδόσεις/αγορές,
όπου προβλέπεται)
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 201

Φώτα όπισθεν/πίσω φώτα ομίχλης
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Γυρίστε τη διάταξη
A-εικ. 3 για να
ανοίξει το καπάκι B.
❒Χαμηλώστε το καπάκι και αφαιρέ-
στε το ντουί πιέζοντας τις γλωσσί-
δες συγκράτησης
C-εικ. 34.
ΠΙΣΩ ΣΥΓΚΡΟΤΗΜΑΤΑ ΦΩΤΩΝ
Τα πίσω συγκροτήματα φώτων περιλαμ-
βάνουν τους λαμπτήρες για: φώτα όπι-
σθεν, πίσω φώτα ομίχλης, φλας, φώτα
θέσης, φώτα πινακίδας, φώτα στοπ και
πρόσθετο φως στοπ (3° στοπ).
202
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0165mεικ. 33A0E0166mεικ. 34
Εμπρός φώτα ομίχλης εικ.32
(για εκδόσεις/αγορές, όπου
προβλέπονται)
ΣΗΜΕΙΩΣΗΓια την αντικατάσταση
του λαμπτήρα των μπροστινών φώτων
ομίχλης, καθώς και για τη ρύθμιση των
προβολέων απευθυνθείτε στα Εξουσιο-
δοτημένα Συνεργεία της Alfa Romeo
.
A0E0196mεικ. 32
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 202

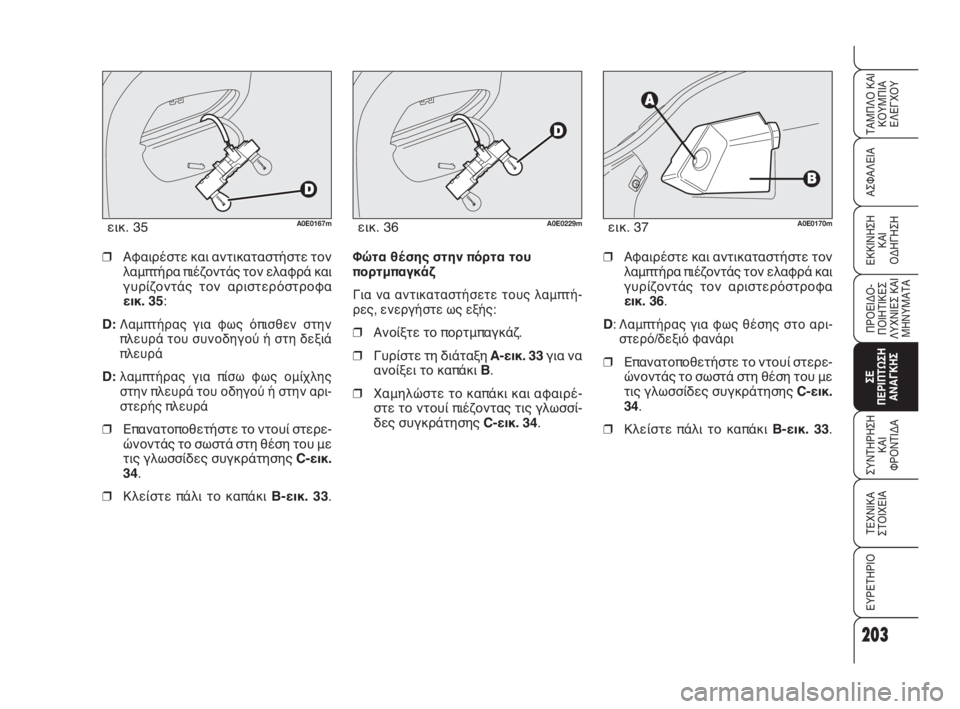

❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 35:
D: Λαμπτήρας για φως όπισθεν στην
πλευρά του συνοδηγού ή στη δεξιά
πλευρά
D: λαμπτήρας για πίσω φως ομίχλης
στην πλευρά του οδηγού ή στην αρι-
στερής πλευρά
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
C-εικ.
34.
❒Κλείστε πάλι το καπάκι
B-εικ. 33.
203
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
A0E0167mεικ. 35A0E0170mεικ. 37
Φώτα θέσης στην πόρτα του
πορτμπαγκάζ
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Γυρίστε τη διάταξη
A-εικ. 3 για να
ανοίξει το καπάκι B.
❒Χαμηλώστε το καπάκι και αφαιρέ-
στε το ντουί πιέζοντας τις γλωσσί-
δες συγκράτησης
C-εικ. 34.
A0E0229mεικ. 36
❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 36.
D: Λαμπτήρας για φως θέσης στο αρι-
στερό/δεξιό φανάρι
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
C-εικ.
34.
❒Κλείστε πάλι το καπάκι
B-εικ. 33.
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 203

204
ΑΣΦΑΛΕΙΑ
ΠΡΟΕΙΔΟ -
ΠΟΙΗΤΙΚΕΣ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΚΚΙΝΗΣΗ
ΚΑΙ

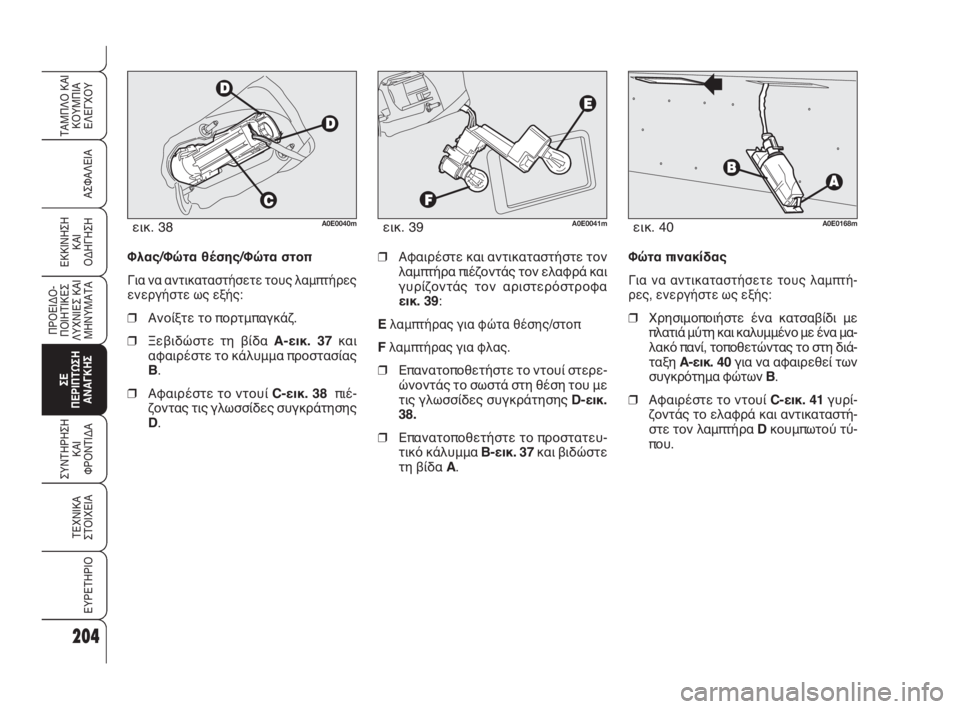

ΟΔΗΓΗΣΗ❒Αφαιρέστε και αντικαταστήστε τον
λαμπτήρα πιέζοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
εικ. 39:
Eλαμπτήρας για φώτα θέσης/στοπ
Fλαμπτήρας για φλας.
❒Επανατοποθετήστε το ντουί στερε-
ώνοντάς το σωστά στη θέση του με
τις γλωσσίδες συγκράτησης
D-εικ.
38.
❒Επανατοποθετήστε το προστατευ-
τικό κάλυμμα B-εικ. 37και βιδώστε
τη βίδα A.
Φώτα πινακίδας
Για να αντικαταστήσετε τους λαμπτή-
ρες, ενεργήστε ως εξής:
❒Χρησιμοποιήστε ένα κατσαβίδι με
πλατιά μύτη και καλυμμένο με ένα μα-
λακό πανί, τοποθετώντας το στη διά-
ταξη
A-εικ. 40για να αφαιρεθεί των
συγκρότημα φώτων B.
❒Αφαιρέστε το ντουί
C-εικ. 41γυρί-
ζοντάς το ελαφρά και αντικαταστή-
στε τον λαμπτήρα
Dκουμπωτού τύ-
που.
A0E0041mεικ. 39A0E0168mεικ. 40
Φλας/Φώτα θέσης/Φώτα στοπ
Για να αντικαταστήσετε τους λαμπτήρες
ενεργήστε ως εξής:
❒Ανοίξτε το πορτμπαγκάζ.
❒Ξεβιδώστε τη βίδα
A-εικ. 37και
αφαιρέστε το κάλυμμα προστασίας
B.
❒Αφαιρέστε το ντουί
C-εικ. 38πιέ-
ζοντας τις γλωσσίδες συγκράτησης
D.
A0E0040mεικ. 38
181-222 Alfa 159 EL:181-222 Alfa 159 1ed 29-04-2009 8:58 Pagina 204
