2009 YAMAHA YZ250F Betriebsanleitungen (in German)

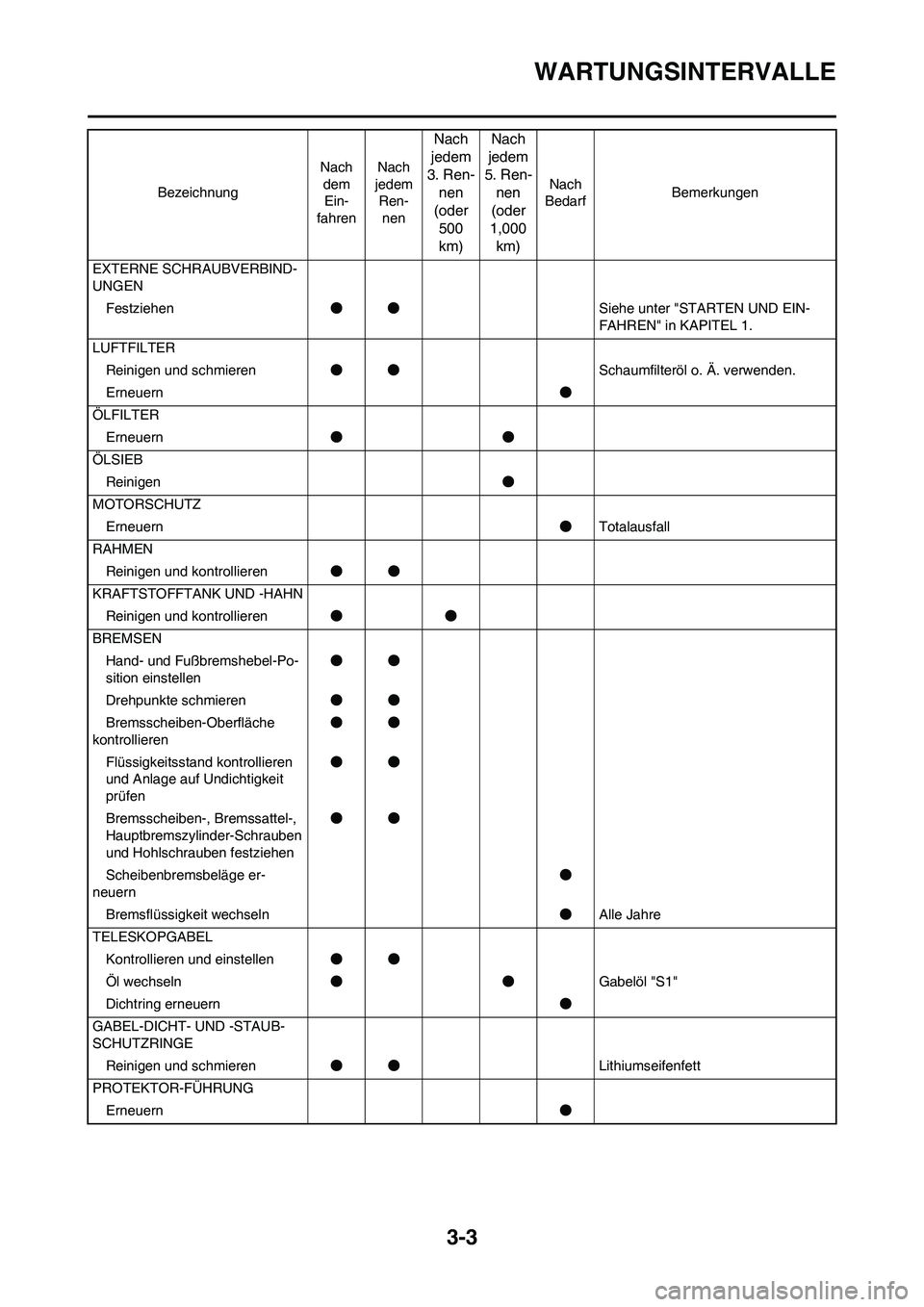

3-3
WARTUNGSINTERVALLE
EXTERNE SCHRAUBVERBIND-
UNGEN
Festziehen●●Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER
Reinigen und schmieren●●Schaumfilteröl o. Ä. verwenden.
Erneuern●
ÖLFILTER
Erneuern●●
ÖLSIEB
Reinigen●
MOTORSCHUTZ
Erneuern●Totalausfall
RAHMEN
Reinigen und kontrollieren●●
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren●●
BREMSEN
Hand- und Fußbremshebel-Po-
sition einstellen●●
Drehpunkte schmieren●●
Bremsscheiben-Oberfläche
kontrollieren●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben
und Hohlschrauben festziehen●●
Scheibenbremsbeläge er-
neuern●
Bremsflüssigkeit wechseln●Alle Jahre
TELESKOPGABEL
Kontrollieren und einstellen●●
Öl wechseln●●Gabelöl "S1"
Dichtring erneuern●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren●●Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen

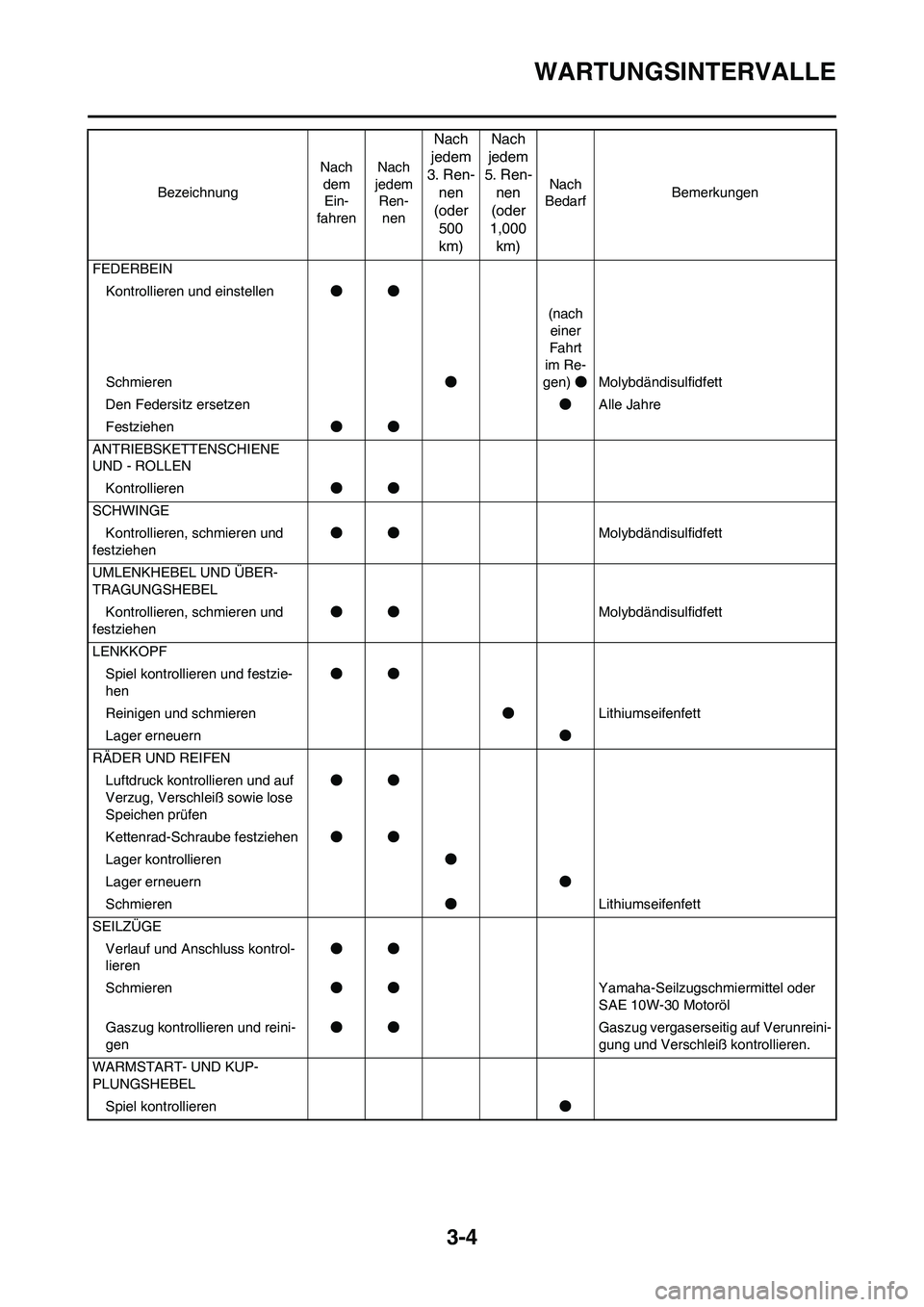

3-4
WARTUNGSINTERVALLE
FEDERBEIN
Kontrollieren und einstellen●●
Schmieren●(nach
einer
Fahrt
im Re-
gen)●Molybdändisulfidfett
Den Federsitz ersetzen●Alle Jahre
Festziehen●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN
Kontrollieren●●
SCHWINGE
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
LENKKOPF
Spiel kontrollieren und festzie-
hen●●
Reinigen und schmieren●Lithiumseifenfett
Lager erneuern●
RÄDER UND REIFEN
Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen●●
Kettenrad-Schraube festziehen●●
Lager kontrollieren●
Lager erneuern●
Schmieren●Lithiumseifenfett
SEILZÜGE
Verlauf und Anschluss kontrol-
lieren●●
Schmieren●●Yamaha-Seilzugschmiermittel oder
SAE 10W-30 Motoröl
Gaszug kontrollieren und reini-
gen●●Gaszug vergaserseitig auf Verunreini-
gung und Verschleiß kontrollieren.
WARMSTART- UND KUP-
PLUNGSHEBEL
Spiel kontrollieren● BezeichnungNach
dem
Ein-
fahrenNach
jedem
Ren-
nen
Nach
jedem
3. Ren-
nen
(oder
500
km)Nach
jedem
5. Ren-
nen
(oder
1,000
km)
Nach
BedarfBemerkungen

3-5

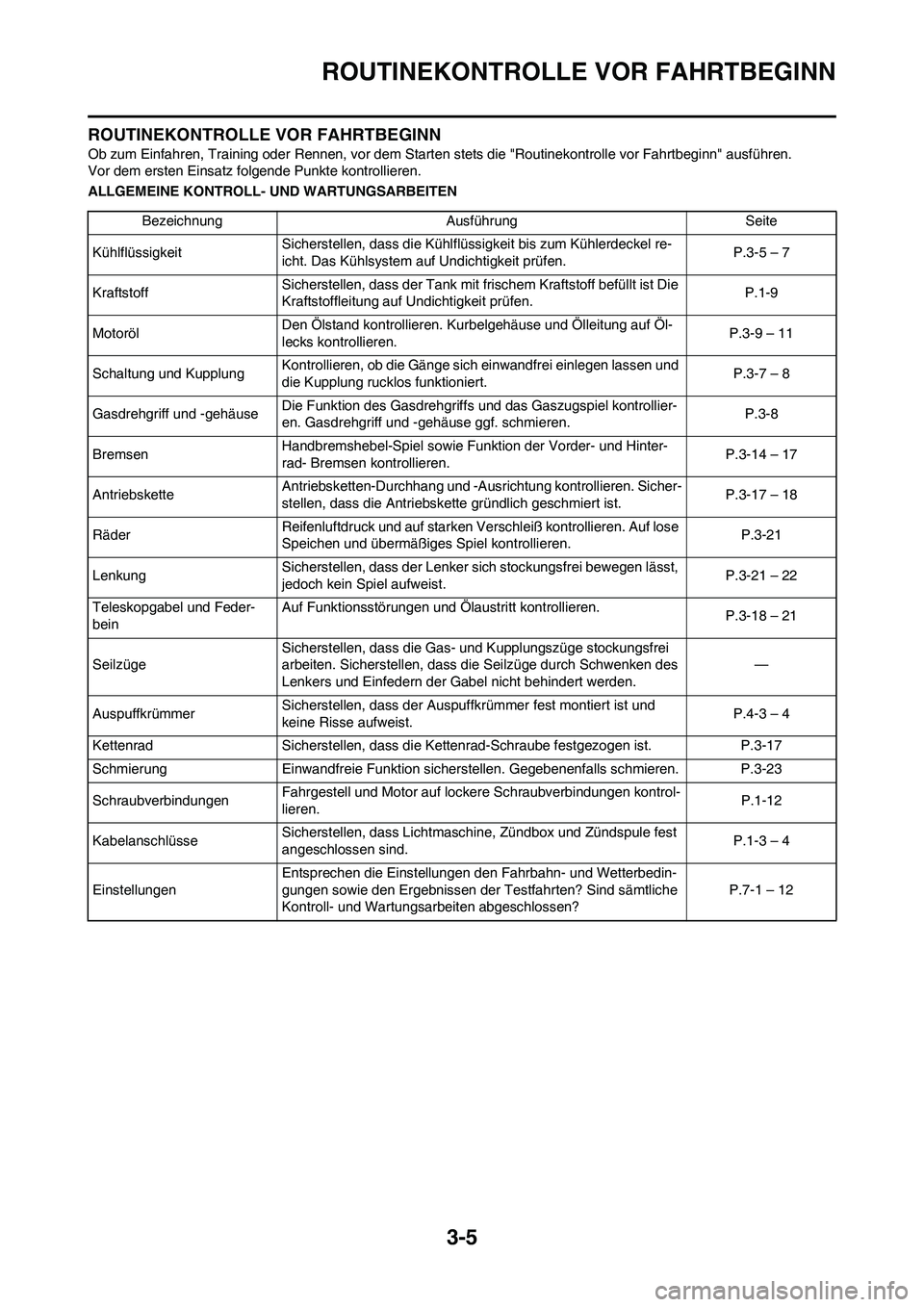

ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die "Routinekontrolle vor Fahrtbeginn" ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen.P.3-5 – 7
KraftstoffSicherstellen, dass der Tank mit frischem Kraftstoff befüllt ist Die
Kraftstoffleitung auf Undichtigkeit prüfen.P.1-9
MotorölDen Ölstand kontrollieren. Kurbelgehäuse und Ölleitung auf Öl-
lecks kontrollieren.P.3-9 – 11
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert.P.3-7 – 8
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrollier-
en. Gasdrehgriff und -gehäuse ggf. schmieren.P.3-8
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren.P.3-14 – 17
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist.P.3-17 – 18
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.P.3-21
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.P.3-21 – 22
Teleskopgabel und Feder-
beinAuf Funktionsstörungen und Ölaustritt kontrollieren.
P.3-18 – 21
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
AuspuffkrümmerSicherstellen, dass der Auspuffkrümmer fest montiert ist und
keine Risse aufweist.P.4-3 – 4
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-17
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-23
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.P.1-12
KabelanschlüsseSicherstellen, dass Lichtmaschine, Zündbox und Zündspule fest
angeschlossen sind.P.1-3 – 4
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen?P.7-1 – 12

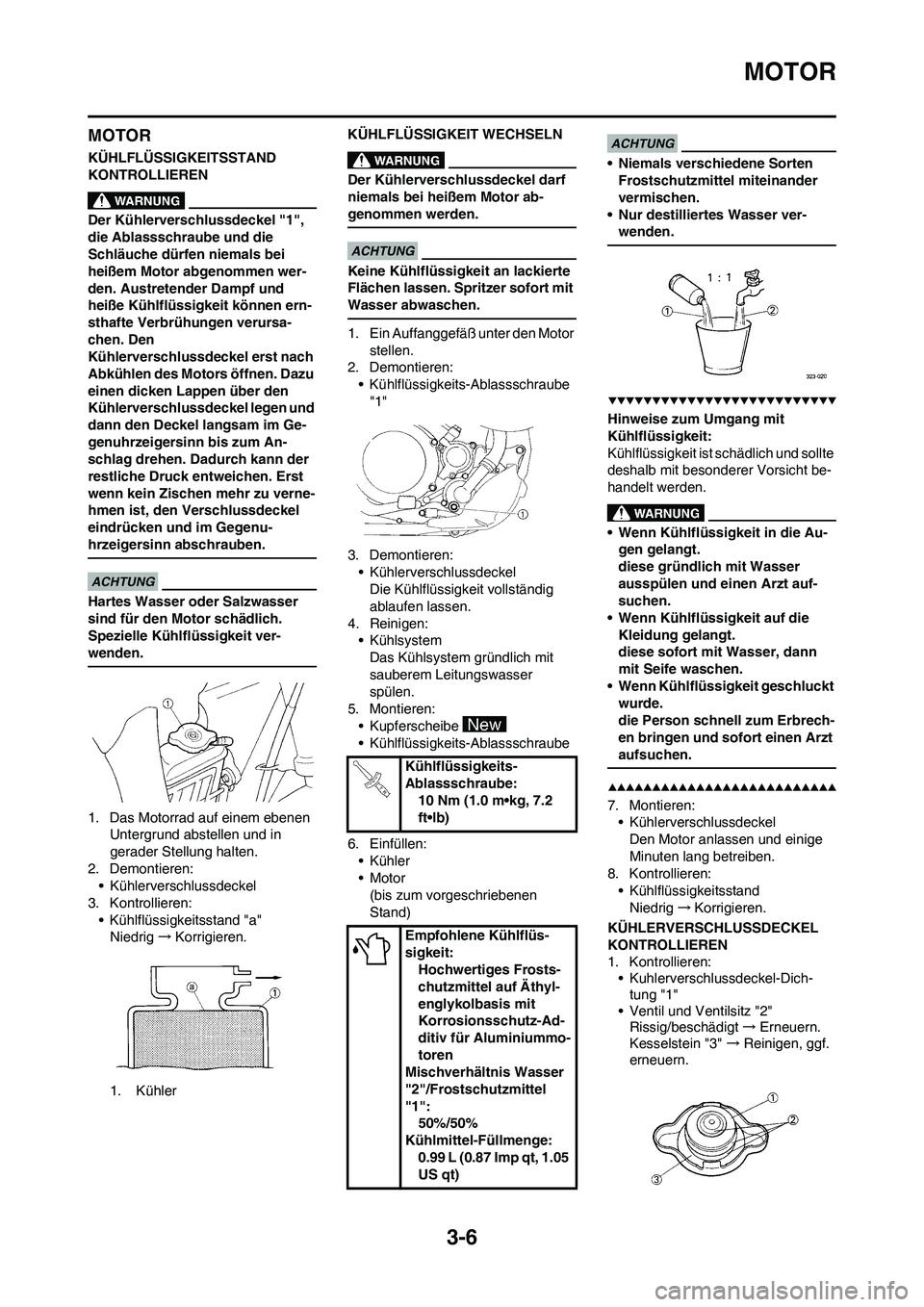

3-6
MOTOR
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
Der Kühlerverschlussdeckel "1",
die Ablassschraube und die
Schläuche dürfen niemals bei
heißem Motor abgenommen wer-
den. Austretender Dampf und
heiße Kühlflüssigkeit können ern-
sthafte Verbrühungen verursa-
chen. Den
Kühlerverschlussdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Gegenu-
hrzeigersinn abschrauben.
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit ver-
wenden.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
• Kühlerverschlussdeckel
3. Kontrollieren:
• Kühlflüssigkeitsstand "a"
Niedrig→Korrigieren.
1. KühlerKÜHLFLÜSSIGKEIT WECHSELN
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden.
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den Motor
stellen.
2. Demontieren:
• Kühlflüssigkeits-Ablassschraube
"1"
3. Demontieren:
• Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Reinigen:
•Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
5. Montieren:
• Kupferscheibe
• Kühlflüssigkeits-Ablassschraube
6. Einfüllen:
•Kühler
• Motor
(bis zum vorgeschriebenen
Stand)
• Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
• Nur destilliertes Wasser ver-
wenden.
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und sollte
deshalb mit besonderer Vorsicht be-
handelt werden.
• Wenn Kühlflüssigkeit in die Au-
gen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt auf-
suchen.
• Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
• Wenn Kühlflüssigkeit geschluckt
wurde.
die Person schnell zum Erbrech-
en bringen und sofort einen Arzt
aufsuchen.
7. Montieren:
• Kühlerverschlussdeckel
Den Motor anlassen und einige
Minuten lang betreiben.
8. Kontrollieren:
• Kühlflüssigkeitsstand
Niedrig→Korrigieren.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
• Kuhlerverschlussdeckel-Dich-
tung "1"
• Ventil und Ventilsitz "2"
Rissig/beschädigt→Erneuern.
Kesselstein "3" →Reinigen, ggf.
erneuern.
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Empfohlene Kühlflüs-
sigkeit:
Hochwertiges Frosts-
chutzmittel auf Äthyl-
englykolbasis mit
Korrosionsschutz-Ad-
ditiv für Aluminiummo-
toren
Mischverhältnis Wasser
"2"/Frostschutzmittel
"1":
50%/50%
Kühlmittel-Füllmenge:
0.99 L (0.87 Imp qt, 1.05
US qt)

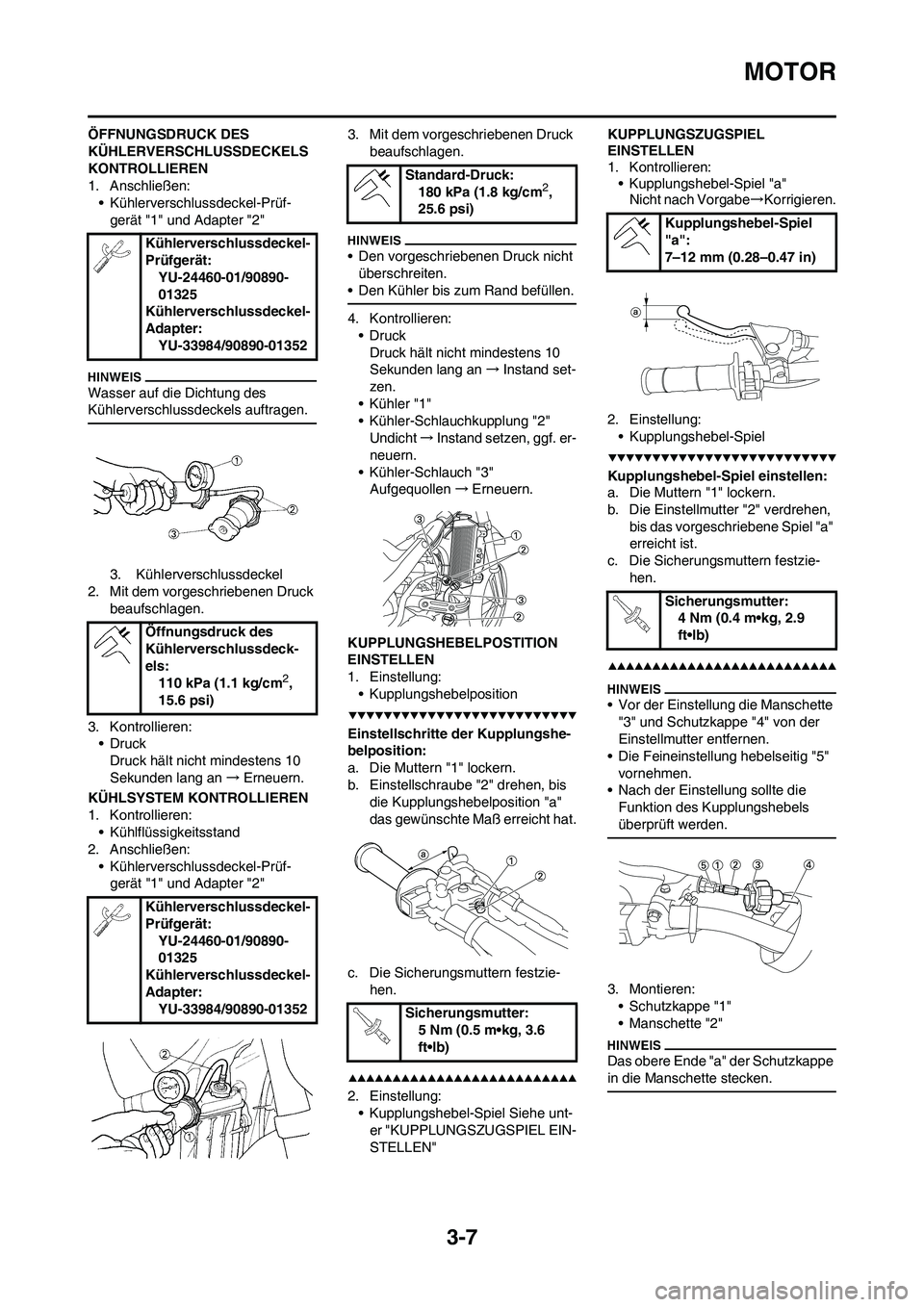

3-7
MOTOR
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
• Kühlerverschlussdeckel-Prüf-
gerät "1" und Adapter "2"
Wasser auf die Dichtung des
Kühlerverschlussdeckels auftragen.
3. Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen Druck
beaufschlagen.
3. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Erneuern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
• Kühlflüssigkeitsstand
2. Anschließen:
• Kühlerverschlussdeckel-Prüf-
gerät "1" und Adapter "2"3. Mit dem vorgeschriebenen Druck
beaufschlagen.
• Den vorgeschriebenen Druck nicht
überschreiten.
• Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Instand set-
zen.
•Kühler "1"
• Kühler-Schlauchkupplung "2"
Undicht→Instand setzen, ggf. er-
neuern.
• Kühler-Schlauch "3"
Aufgequollen→Erneuern.
KUPPLUNGSHEBELPOSTITION
EINSTELLEN
1. Einstellung:
• Kupplungshebelposition
Einstellschritte der Kupplungshe-
belposition:
a. Die Muttern "1" lockern.
b. Einstellschraube "2" drehen, bis
die Kupplungshebelposition "a"
das gewünschte Maß erreicht hat.
c. Die Sicherungsmuttern festzie-
hen.
2. Einstellung:
• Kupplungshebel-Spiel Siehe unt-
er "KUPPLUNGSZUGSPIEL EIN-
STELLEN"KUPPLUNGSZUGSPIEL
EINSTELLEN
1. Kontrollieren:
• Kupplungshebel-Spiel "a"
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Kupplungshebel-Spiel
Kupplungshebel-Spiel einstellen:
a. Die Muttern "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel "a"
erreicht ist.
c. Die Sicherungsmuttern festzie-
hen.
• Vor der Einstellung die Manschette
"3" und Schutzkappe "4" von der
Einstellmutter entfernen.
• Die Feineinstellung hebelseitig "5"
vornehmen.
• Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden.
3. Montieren:
• Schutzkappe "1"
• Manschette "2"
Das obere Ende "a" der Schutzkappe
in die Manschette stecken.
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des
Kühlerverschlussdeck-
els:
110 kPa (1.1 kg/cm
2,
15.6 psi)
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa (1.8 kg/cm2,
25.6 psi)
Sicherungsmutter:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Kupplungshebel-Spiel
"a":
7–12 mm (0.28–0.47 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)

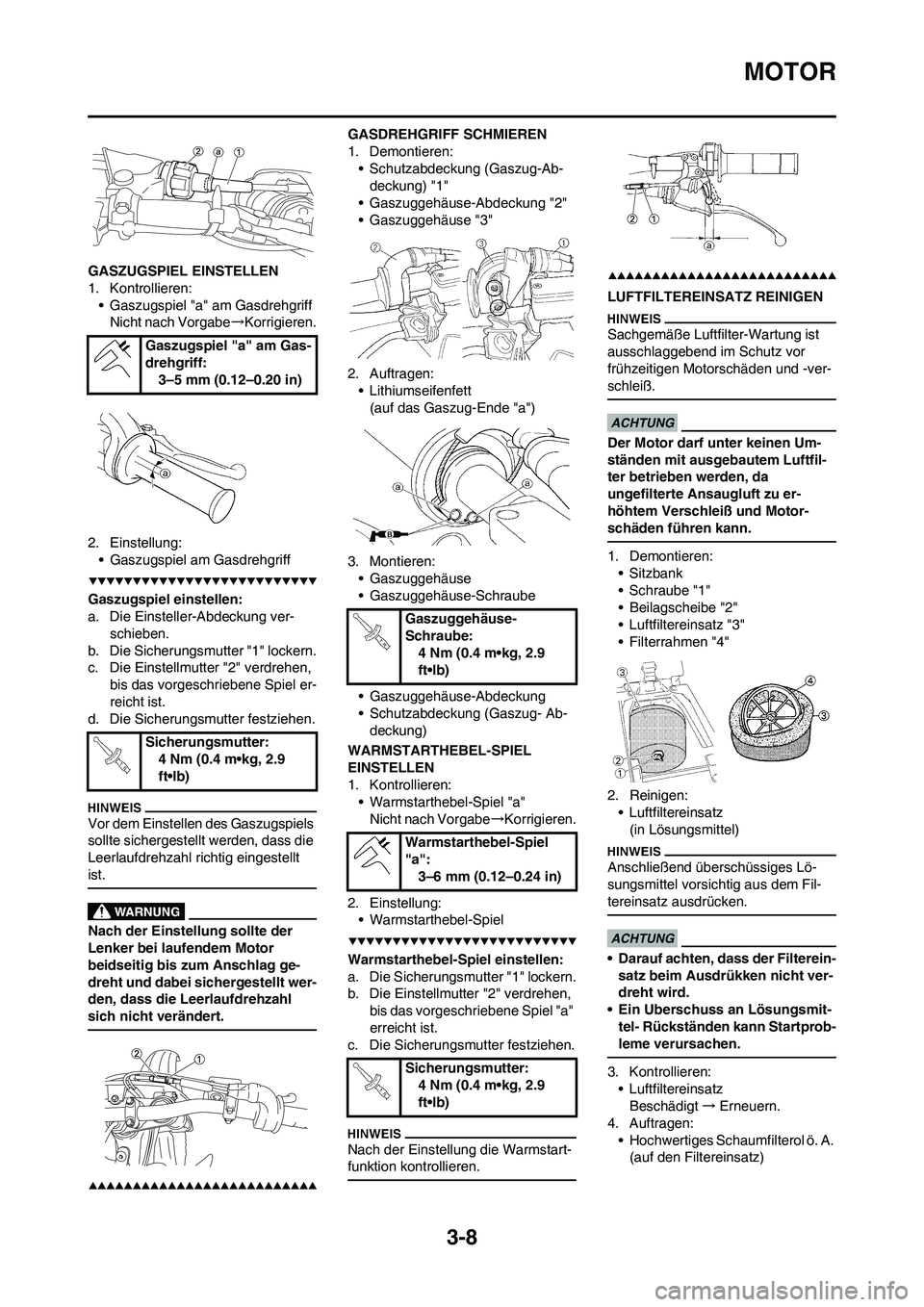

3-8
MOTOR
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
• Gaszugspiel "a" am Gasdrehgriff
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Gaszugspiel am Gasdrehgriff
Gaszugspiel einstellen:
a. Die Einsteller-Abdeckung ver-
schieben.
b. Die Sicherungsmutter "1" lockern.
c. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel er-
reicht ist.
d. Die Sicherungsmutter festziehen.
Vor dem Einstellen des Gaszugspiels
sollte sichergestellt werden, dass die
Leerlaufdrehzahl richtig eingestellt
ist.
Nach der Einstellung sollte der
Lenker bei laufendem Motor
beidseitig bis zum Anschlag ge-
dreht und dabei sichergestellt wer-
den, dass die Leerlaufdrehzahl
sich nicht verändert.
GASDREHGRIFF SCHMIEREN
1. Demontieren:
• Schutzabdeckung (Gaszug-Ab-
deckung) "1"
• Gaszuggehäuse-Abdeckung "2"
• Gaszuggehäuse "3"
2. Auftragen:
• Lithiumseifenfett
(auf das Gaszug-Ende "a")
3. Montieren:
• Gaszuggehäuse
• Gaszuggehäuse-Schraube
• Gaszuggehäuse-Abdeckung
• Schutzabdeckung (Gaszug- Ab-
deckung)
WARMSTARTHEBEL-SPIEL
EINSTELLEN
1. Kontrollieren:
• Warmstarthebel-Spiel "a"
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Warmstarthebel-Spiel
Warmstarthebel-Spiel einstellen:
a. Die Sicherungsmutter "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel "a"
erreicht ist.
c. Die Sicherungsmutter festziehen.
Nach der Einstellung die Warmstart-
funktion kontrollieren.
LUFTFILTEREINSATZ REINIGEN
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor
frühzeitigen Motorschäden und -ver-
schleiß.
Der Motor darf unter keinen Um-
ständen mit ausgebautem Luftfil-
ter betrieben werden, da
ungefilterte Ansaugluft zu er-
höhtem Verschleiß und Motor-
schäden führen kann.
1. Demontieren:
• Sitzbank
• Schraube "1"
• Beilagscheibe "2"
• Luftfiltereinsatz "3"
• Filterrahmen "4"
2. Reinigen:
• Luftfiltereinsatz
(in Lösungsmittel)
Anschließend überschüssiges Lö-
sungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
• Darauf achten, dass der Filterein-
satz beim Ausdrükken nicht ver-
dreht wird.
• Ein Uberschuss an Lösungsmit-
tel- Rückständen kann Startprob-
leme verursachen.
3. Kontrollieren:
• Luftfiltereinsatz
Beschädigt→Erneuern.
4. Auftragen:
• Hochwertiges Schaumfilterol ö. A.
(auf den Filtereinsatz) Gaszugspiel "a" am Gas-
drehgriff:
3–5 mm (0.12–0.20 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Gaszuggehäuse-
Schraube:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Warmstarthebel-Spiel
"a":
3–6 mm (0.12–0.24 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)

3-9
MOTOR
Überschüssiges Öl ausdrücken. Der
Filtereinsatz sollte lediglich feucht,
nicht triefend nass sein.
5. Montieren:
• Filterrahmen "1"
Die Haltenase "a" am Filterrahmen in
die entsprechende Bohrung "b" im
Luftfiltereinsatz einsetzen.
6. Auftragen:
• Lithiumseifenfett
(auf die Passfläche "a" des Fil-
tereinsatzes).
7. Montieren:
• Luftfiltereinsatz "1"
• Beilagscheibe
• Schraube
Die Haltenase "a" am Filterrahmen in
die entsprechende Bohrung "b" im
Luftfiltergehäuse einsetzen.
MOTORÖLSTAND
KONTROLLIEREN
1. Den Motor anlassen, einige Mi-
nuten lang betreiben und dann
abstellen; anschließend fünf Mi-
nuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Kontrollieren:
• Olstand
Das Öl sollte bis zur Vollmarki-
erung im Schauglas "1" reichen.
Ölstand im Schauglas ist nicht
voll. →0.2 L (0.18 Imp qt, 0.21 US
qt) Öl hinzufügen.
• Da das Motoröl auch zur
Schmierung der Kupplung dient,
können Zusätze oder die falsche
Ölsorte zu Kupplungsrutschen
führen. Deshalb keine chemis-
chen Zusätze hinzufügen oder
Motoröle mit einer CD "a" Klassi-
fizierung oder höher verwenden.
Auch keine mit "ENERGY CON-
SERVING II" "b" etikettierten Öle
benutzen.
• Darauf achten, dass keine Frem-
dkörper in das Kurbelgehäuse
gelangen.
(USA und CDN)(Nicht USA und CDN)
4. Montieren:
• Oltankverschluss
5. Den Motor anlassen und einige
Minuten lang betreiben.
6. Den Motor abstellen und den Öl-
stand erneut kontrollieren.
Vor der Ölstandkontrolle einige Mi-
nuten warten, damit sich das Öl set-
zen kann.
MOTORÖL WECHSELN
1. Den Motor anlassen, einige Mi-
nuten lang betreiben und dann
abstellen; anschließend fünf Mi-
nuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den Motor
stellen.
4. Demontieren:
• Motorschutz unten "1"
• Schraube (Öltank) "2"
• Beilagscheibe "3"
• Öleinfüllverschluss "4"
• Öltank-Ablassschraube "5"
• Ölablassschraube "6" am Kurbel-
gehäuse
• Ölfilter-Ablassschraube "7"
Das Öl aus dem Kurbelgehäuse
und Öltank ablassen. Schraube:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Empfohlene Ölsorte:
Yamalube 4, SAE10W-
40 oder SAE20W-50
Yamalube 4-R,
SAE10W-50
API Service, Sorte SG
oder höher/JASO MA
4
Empfohlene Ölsorte:
SAE10W-30, SAE10W-
40, SAE15W-40,
SAE20W-40 oder
SAE20W-50
API Service, Sorte SG
oder höher/JASO MA

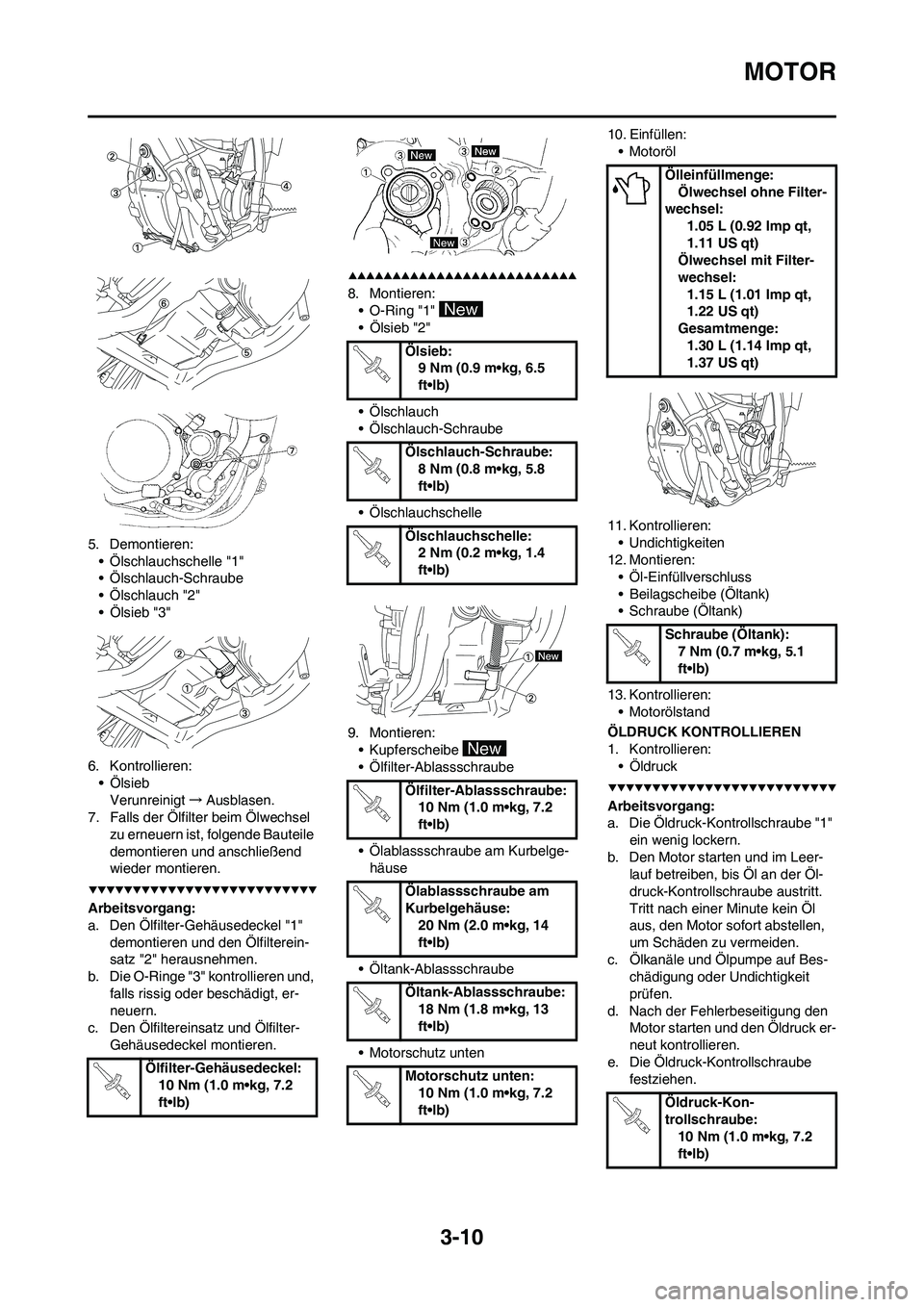

3-10
MOTOR
5. Demontieren:
• Ölschlauchschelle "1"
• Ölschlauch-Schraube
• Ölschlauch "2"
• Ölsieb "3"
6. Kontrollieren:
• Ölsieb
Verunreinigt→Ausblasen.
7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bauteile
demontieren und anschließend
wieder montieren.
Arbeitsvorgang:
a. Den Ölfilter-Gehäusedeckel "1"
demontieren und den Ölfilterein-
satz "2" herausnehmen.
b. Die O-Ringe "3" kontrollieren und,
falls rissig oder beschädigt, er-
neuern.
c. Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
8. Montieren:
• O-Ring "1"
• Ölsieb "2"
•Ölschlauch
• Ölschlauch-Schraube
• Ölschlauchschelle
9. Montieren:
• Kupferscheibe
• Ölfilter-Ablassschraube
• Ölablassschraube am Kurbelge-
häuse
• Öltank-Ablassschraube
• Motorschutz unten10. Einfüllen:
• Motoröl
11. Kontrollieren:
• Undichtigkeiten
12. Montieren:
• Öl-Einfüllverschluss
• Beilagscheibe (Öltank)
• Schraube (Öltank)
13. Kontrollieren:
• Motorölstand
ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
•Öldruck
Arbeitsvorgang:
a. Die Öldruck-Kontrollschraube "1"
ein wenig lockern.
b. Den Motor starten und im Leer-
lauf betreiben, bis Öl an der Öl-
druck-Kontrollschraube austritt.
Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen,
um Schäden zu vermeiden.
c. Ölkanäle und Ölpumpe auf Bes-
chädigung oder Undichtigkeit
prüfen.
d. Nach der Fehlerbeseitigung den
Motor starten und den Öldruck er-
neut kontrollieren.
e. Die Öldruck-Kontrollschraube
festziehen. Ölfilter-Gehäusedeckel:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Ölsieb:
9 Nm (0.9 m•kg, 6.5
ft•lb)
Ölschlauch-Schraube:
8 Nm (0.8 m•kg, 5.8
ft•lb)
Ölschlauchschelle:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Ölfilter-Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Ölablassschraube am
Kurbelgehäuse:
20 Nm (2.0 m•kg, 14
ft•lb)
Öltank-Ablassschraube:
18 Nm (1.8 m•kg, 13
ft•lb)
Motorschutz unten:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Ölleinfüllmenge:
Ölwechsel ohne Filter-
wechsel:
1.05 L (0.92 Imp qt,
1.11 US qt)
Ölwechsel mit Filter-
wechsel:
1.15 L (1.01 Imp qt,
1.22 US qt)
Gesamtmenge:
1.30 L (1.14 Imp qt,
1.37 US qt)
Schraube (Öltank):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Öldruck-Kon-
trollschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
